Acti E616 Bruksanvisning

Acti Sikkerhetskamera E616

Les nedenfor 📖 manual på norsk for Acti E616 (37 sider) i kategorien Sikkerhetskamera. Denne guiden var nyttig for 3 personer og ble vurdert med 4.8 stjerner i gjennomsnitt av 2 brukere

Last ned PDF

Side 1/37

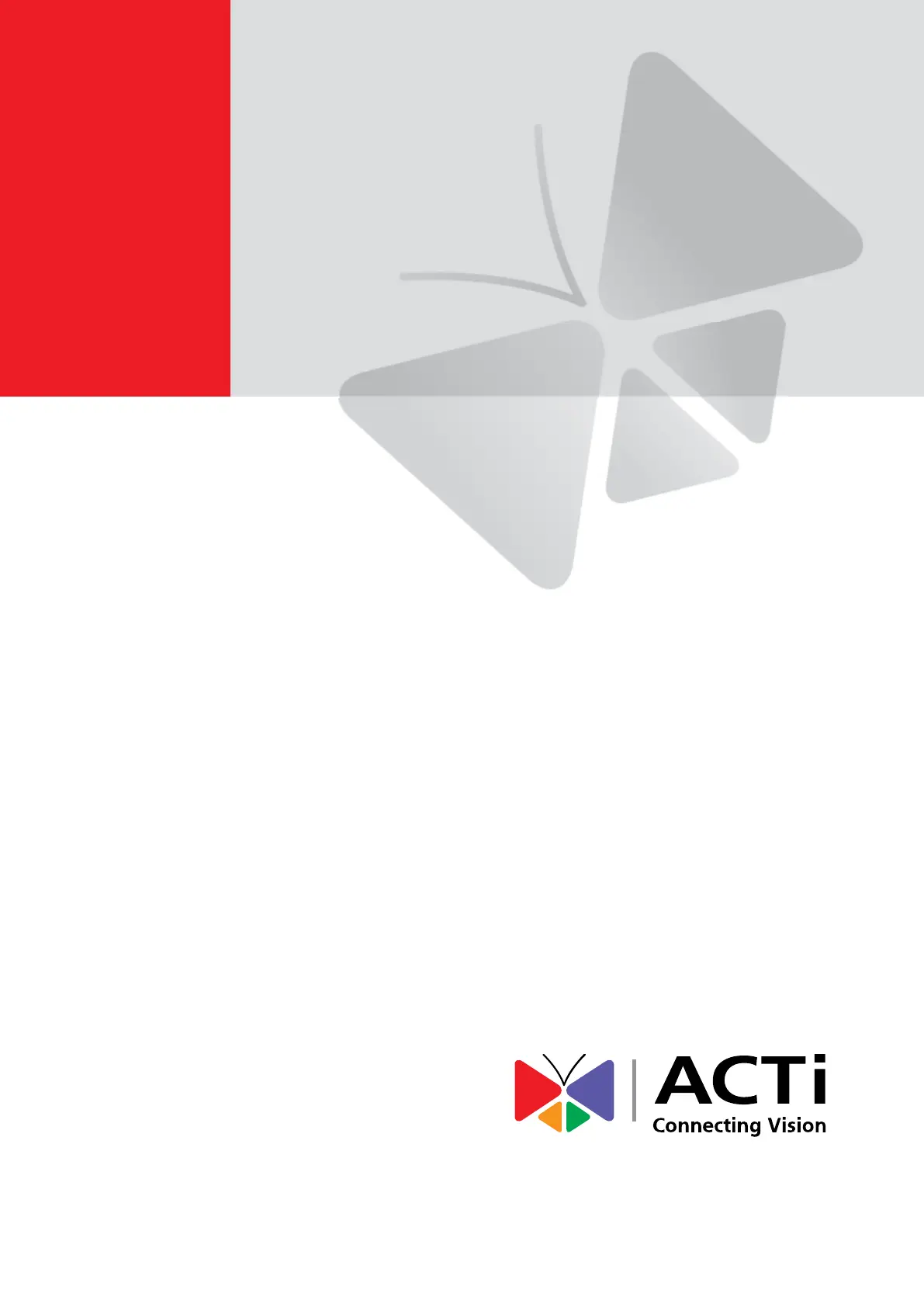

Indoor Dome Series

Hardware Manual

E610, E616, E617, E618, E621

2015/04/17

www.acti.com

Hardware Manual

Table of Contents

Precautions ............................................................. 4

Safety Instructions .................................................................................... 6

Introduction ............................................................. 7

The List of Models ..................................................................................... 7

Package Contents ...................................................................................... 8

Physical Description ................................................................................. 9

Mounting Options ..................................................................................... 11

Other Mounting Accessories ................................................................. 13

Before Installation................................................. 14

Connecting the DI/DO Devices (Optional) ............................................. 14

Connecting Audio In / Out Devices (Optional) ...................................... 18

Installing the Camera on a Surface ..................... 19

Step 1: Drill the Holes .............................................................................. 19

Step 2: Open the Dome Cover ................................................................ 20

Step 3: Install the Camera to the Surface .............................................. 21

Step 4: Connect the Cable ...................................................................... 22

Step 5: Access the Camera Live View .................................................... 22

Step 6: Adjust the Viewing Angle and Focus ........................................ 23

Step 7: Close the Dome Cover ................................................................ 23

Produkspesifikasjoner

Merke:	Acti
Kategori:	Sikkerhetskamera
Modell:	E616
Vekt:	756 g
Høyde:	123.5 mm
Bluetooth:	Nei
Wi-Fi:	Nei
Tilkoblingsteknologi:	Koblet med ledninger (ikke trådløs)
Maksimal oppløsning:	2592 x 1944 piksler
Videokomprimeringsformater:	H.264, M-JPEG
Diameter:	146 mm
Strømkildetype:	PoE
Antall kameraer:	1
LED-type:	IR
Infrarød bølgelengde:	850 nm
HTTPS-kryptering:	Ja
Passordbeskyttelse:	Ja
Sertifisering:	CE, FCC, IK09, UL
Full HD:	Ja
Optisk zoom:	4.3 x
Hvitbalanse:	Auto, Manual
Nettleser:	Ja
Støyreduksjon:	Ja
Kablingsteknologi:	10/100Base-T(X)
Nettverksstandard:	IEEE 802.1x, IEEE 802.3af
Støttede nettverksprotokoller:	IPv4/v6, TCP, UDP, DHCP, PPPoE, HTTP, HTTPS, DNS, DDNS, NTP, RTP, RTSP, RTCP, SMTP, FTP, IGMP, ICMP, ARP, Bonjour, UPnP, QoS, SNMP, IEEE 802.1X
Progressiv skanning:	Ja
PTZ-kontroll:	Ja
Rotasjonsvinkel:	350 °
Dag/natt-modus:	Ja
Minimum blenderåpning:	1.4
Antall sensorer:	1
Videostreaming:	Ja
Antall effektive piksler (H x V):	2592 x 1944 piksler
Justering av bildekvalitet:	Brightness, Contrast, Sharpness
Personvern:	Ja
Wide Dynamic Range (WDR):	Ja
Atferdsanalyse:	Intrusion detection, Line crossing detection, Object removal detection, Unattended baggage detection
Linsesynsvinkel, horisontal:	64.74 °
Lydinngangskanaler:	1 kanaler
Digital Wide Dynamic Range (DWDR):	Ja
Støyreduksjonsteknologi:	Ultra 2D noise reduction, Ultra 3D noise reduction
Anti-flimmer:	Ja
Digitalt vannmerke:	Ja
Linsesynsvinkel, vertikal:	49.6 °
PTZ-protokoller:	Pelco-P/D
Terminalblokkport:	Ja
Antall TV-linjer (horisontalt):	1350
Bildefrekvens:	30 fps
Sensortype:	CMOS
Produktfarge:	Black, Transparent, White
Vippevinkelområde:	5 - 175 °
Minnekortenhet:	MicroSDHC, MicroSDXC
Støttede grafikkoppløsninger:	320 x 240,640 x 480 (VGA),800 x 600 (SVGA),1280 x 720 (HD 720),1920 x 1080 (HD 1080),2048 x 1536 (QXGA),2592 x 1944
Zoomfunksjon:	Ja
Brennviddeområde:	3.1 - 13.3 mm
Støttede videofunksjoner:	1080p
Antall ethernets-/bredbåndstilkoblinger (RJ-45):	1
Driftstemperatur (T-T):	-20 - 50 °C
Innebygd kortleser:	Ja
Lukkerhastighet:	1/5 - 1/10000 s
nattsyn:	Ja
IK-kode:	IK09
Beskyttelsesfunksjoner:	Sikker mot hærverk
Formfaktor:	Kuppel
CCD-sensorstørrelse:	1/3.2 "
IP-adressefiltrering:	Ja
Hjerteslag:	Ja
Strømforbruk (Power over Ethernet (PoE)):	7.28 W
tilbakestillingsknapp:	Ja
Modell/Type:	IP-sikkerhetskamera
Innebygd harddisk:	Nei
3D NR (3D-støyreduksjon):	Ja
Panoreringsomfang:	0 - 350 °
Oppgraderbar fastvare:	Ja
Lydsystem:	2-veis
Flip og speil:	Ja
Bithastighetskontroll:	Constant Bit Rate (CBR)/Variable Bit Rate (VBR)
Speil:	Ja
Sikkerhetsalgoritmer:	802.1x RADIUS
Minimumsbelysning:	0.1 lx
Ethernet/bredbåndsforbindelse:	Ja
Ethernet-grensesnittype:	Raskt Ethernet
Relativ luftfuktighet under drift (H-H):	10 - 85
Lyd-utgang kanaler:	1 kanaler
Støttede plasseringer/plasseringer som kan benyttes:	Innendørs
Montasjetype:	Tak/vegg/stang
Totale megapiksler:	5 MP
Webbasert administrasjon:	Ja
Plugg inn og spill:	Ja
Region of Interest (ROI)-koding:	Ja
Bit-rate:	28 Kbps - 6 Mbps
Privacy maske:	Ja
Effektiv distanse for nattsyn:	30 m
Maksimal blenderåpning:	4
Stemmekodekser:	G.711
Intelligent Video Surveillance (IVS)-systemfunksjoner:	Abandoned object, Crossing line, Face detection, Intrusion, Missing object, People counting, Scene change
Videobasert bevegelsesdeteksjon:	Ja
Infrarød (IR) avbruddsfilter:	Ja
Auto-fokus:	Ja
Prøvehastighet:	8 kHz
Vinningskontrolltype (gain):	Automatisk
Aktiv tuklealarm:	Ja
PTZ moduser:	8 Tour, Preset point
Passordbeskyttelsestype:	Bruker
Mennesketellerfunksjon:	Ja
Forinstilte punkter:	Ja
Streaming-metode:	Multicast
Bildetekst overlegg:	Ja
Alert varslingstype:	E-mail, Snapshot alert message, Text alert message
Tour-opptak:	Ja
Fjerndrevet:	Ja
Ekstern visning:	Ja
E-mail:	Ja
Antall lysende LED:	10
Justering av lukkerhastighet:	Automatisk/Manuell
Automatisk gain-kontroll:	Ja
Tidsangivelse overlegg:	Ja
