Side 1/22
Art. 17-663, 17-664
© 2011-11-17 Biltema Nordic Services AB
17-663_664_manual.indd • 2011-11-18, 14.50.46

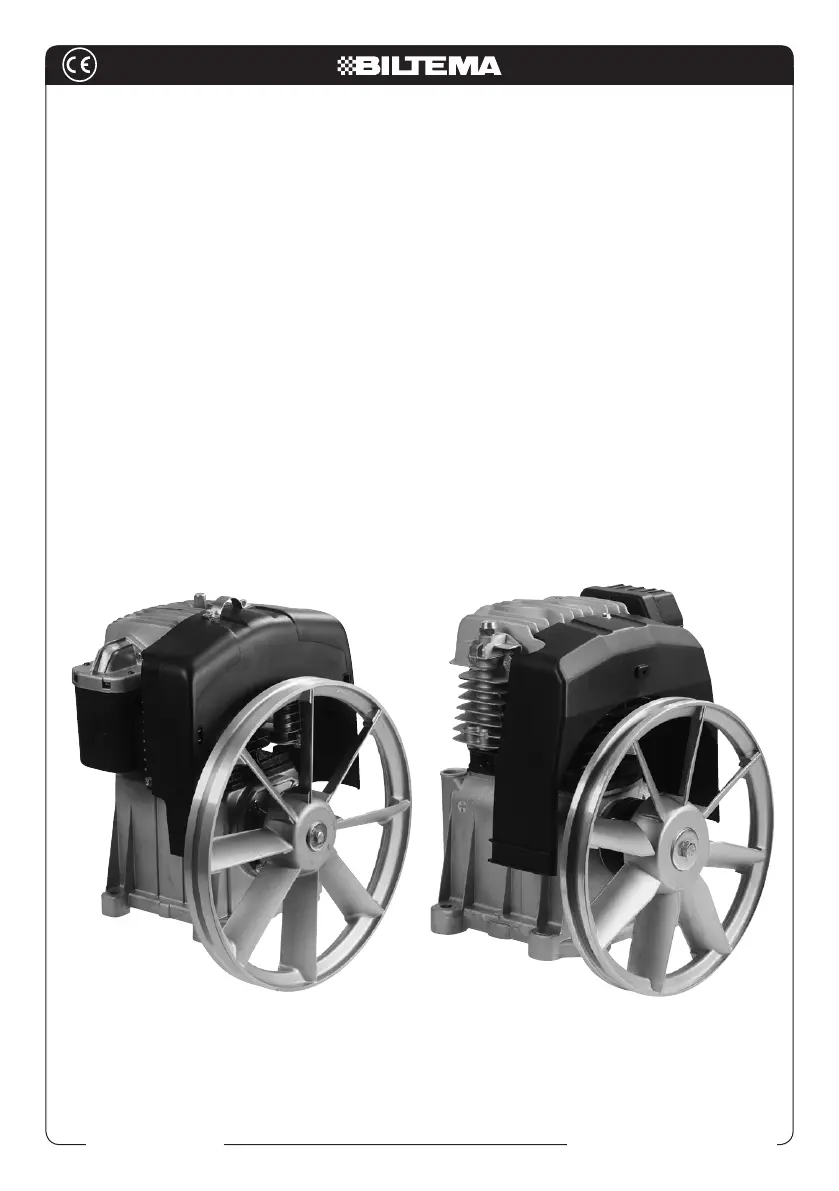

Art. 17-663 Art. 17-664
Original manual
KOMPRESSORBLOCK
KOMPRESSORBLOKK
KOMPRESSORILOHKO
KOMPRESSORBLOCK
40B/55B
Art. 17-663, 17-664
© 2011-11-17 Biltema Nordic Services AB
2
KOMPRESSORBLOCK 40B/55B
INNEHÅLL
1. INTRODUKTION
2. TEKNISKA DATA
3. ANVÄNDNINGSOMRÅDE
4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER
5. ÖVERSIKTSBILD
6. MONTERING
7. HANDHAVANDE
8. SERVICE OCH UNDERHÅLL
9. MILJÖ
1. INTRODUKTION
Denna manual innehåller väsentlig information
om maskinens användning och dess säker-
hetsrisker. Alla operatörer uppmanas att läsa
manualen före användning och vara särskilt
uppmärksamma på dessa symboler:
OBS!
Indikerar att felaktigt förfarande kan påverka
arbetets effektivitet eller leda till person- och
materialskador.
Risk för allvarlig olycka.
Vi reserverar oss för möjligheten att illustratio-
ner och beskrivningar av enstaka detaljer inte
alltid stämmer helt överens med maskinen.
Exempel på sådana detaljer kan vara färger på
kablar eller utformning och placering av knap-
par och reglage. Förvara manualen på en säker
plats i anslutning till maskinen. Vid en eventuell
försäljning ska manualen följa med maskinen.
2. TEKNISKA DATA
Art nr 17-663 17-664
Modell 40B 55B
Pumphustyp
Enstegs
remdriven
Tvåstegs
remdriven
Rek. kom-
pressorstorlek
hp /
kW
4,0/3,0 5,5/4,0
Varvtal rpm 1490 1370
Max tryck bar 10 10
Genomlupen
luftmängd
l/min 395 582
Fri avgiven
luftmängd vid
6 bar
l/min 295 490
Oljemängd l 0,5 0,9
Remskivedia-
meter
mm 258 402
Prol på drivrem A SPZ
Mått cm
26,5 x 25,8
x 32,5
35 x 40
x 50
Vikt kg 8,3 24

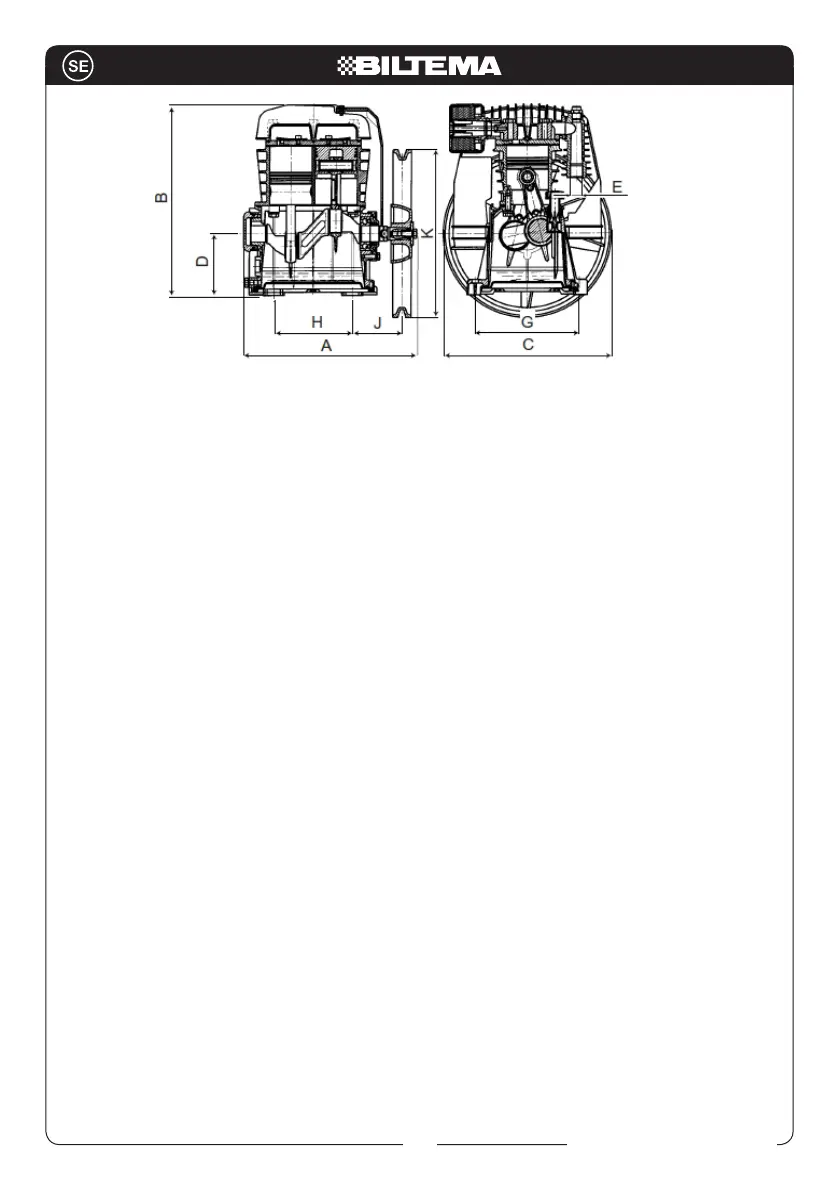

Mått i mm 17-663 17-664
A 264,5 347
B 293,5 431
C 258 402
D 95 130
E R1/2" R3/4"
G 160 200
H 120 169
J 76 84
K 251,4 398
Art. 17-663, 17-664
© 2011-11-17 Biltema Nordic Services AB
3
reserv- eller utbytesdel före utbyte.
• Försäkra dig om att omgivningstemperatu-
ren är mellan +5 °C och +45 °C.
• Följ alltid underhållsprogrammet i bruksan-
visningen.
• Använd endast originalreservdelar vid
underhåll av kompressorblocket.
4.2 Att inte göra:
• Kompressorblocket får ej luta mer än 15°
under drift.
• Rör aldrig kompressorblocket eller matar-
röret eftersom de blir mycket varma under
drift (de är även varma efter att remhjulet
har slutat snurra).
• Placera aldrig brännbara föremål, ny-
lon- eller tygföremål i närheten av eller på
kompressorblocket.
• Använd aldrig kompressorblocket i fuktig
eller dammig miljö.
• Tillåt aldrig någon att montera eller an-
vända kompressorblocket utan tillräcklig
kunskap om dess montering, drift och
användning.
• Använd aldrig kompressorblocket utan
luftlter.
• Utför aldrig något ingrepp på säkerhets-
och justeringsanordningar.
• Anslut aldrig utloppsrör med lägre max.
tillåtet tryck än kompressorblockets max.
tryck. Ta även hänsyn till att tryckluft som
lämnar kompressorblocket har antagit
avsevärt högre temperatur.
3. ANVÄNDNINGSOMRÅDE
Kompressorblock 17-663 är främst avsedd för
att vara reservdel till Biltemas kompressorer
17-658 och 17-661.
Kompressorblock 17-664 är främst avsedd för
att vara reservdel till Biltemas kompressorer
17-659 och 17-662.
Detta kompressorblock har konstruerats och
tillverkats för intermittent drift. Därför rekom-
menderas det att den kontinuerliga driftstiden
inte överstiger 70 % av den totala tiden under
en 15-minutersperiod. Kompressorblocket har
tillverkats för att vara en tryckluftskälla inom-
hus i en dammfri miljö, all annan användning är
förbjuden.
4. ALLMÄNNA
SÄKERHETSANVISNINGAR
Läs noga igenom hela bruksanvisningen. Kom-
pressorblocket är konstruerat och avsedd för
de funktioner som beskrivs där. Övriga använd-
ningssätt är ej tillåtna och tillverkaren ansvarar
ej för de skador som då kan uppstå.
4.1 Att göra:
• Kontrollera att kompressorblockets tek-
niska data stämmer överens med avsedd
användning.
• Efter underhållsingrepp är det nödvändigt
att försäkra sig om att alla komponenter är
korrekt återmonterade.
• Läs noggrant anvisningarna i original-
manualen för respektive kompressor där
kompressorblocket ska användas som
Produkspesifikasjoner
