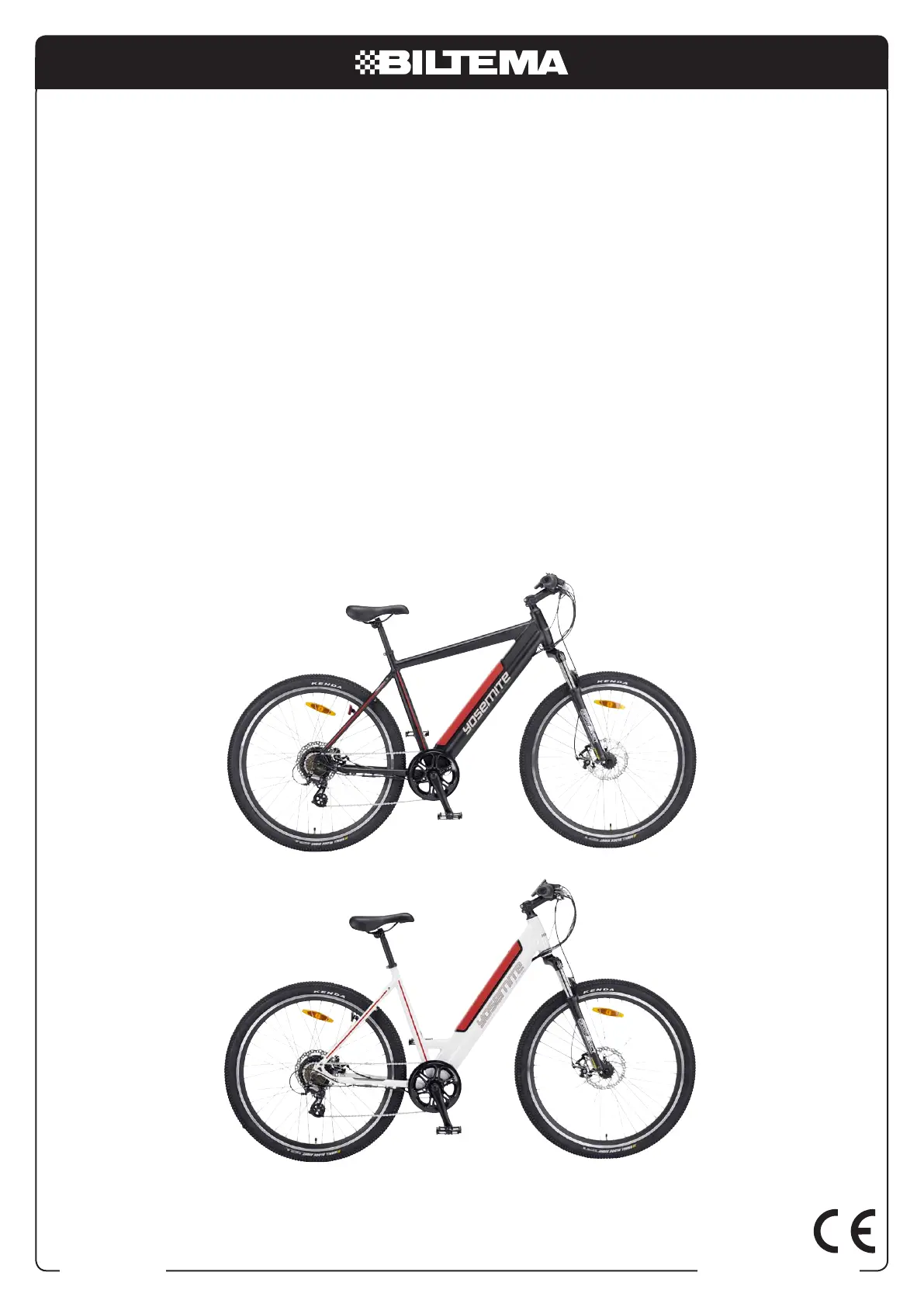

ÄGARHANDBOK

Montering, användning och underhåll av din elcykel

EIERHÅNDBOK

Montering, bruk og vedlikehold av elsykkelen din

KÄYTTÖOHJE

Sähköpolkupyöräsi kokoamien, käyttäminen ja pitäminen kunnossa

EJERENS HÅNDBOG

Montering, brug og vedligeholdelse af din elcykel

Original manual

2

Art. 27-1443, Art. 27-1444

SE

Tack för att du väljer en Biltemacykel!

Denna manual visar hur du monterar och använder din

nya elcykel samt ger goda råd och instruktioner på hur

din elcykel skall skötas för att fungera bra och hålla

länge.

Elcykelns säkerhet och funktionalitet kan kopplas sam-

man med skötsel och underhåll. Genom att regelbundet

ta hand om och vårda din elcykel kommer den att bli ett

roligare och säkrare transportmedel och du få ut mer av

din cykling.

Vi rekommenderar att du alltid vänder dig till en fackman

om du känner dig osäker på hur elcykeln ska justeras el-

ler repareras.

Lycka till med din nya cykel!

INNEHÅLLSFÖRTECKNING

Generellt om elcykel ...........................3

Tekniska data ................................3

Batteriets prestanda ...........................3

Cykelns delar .................................4

Säkerhetsinformation ..........................5

Montering ...................................6

Kontroll före första cykelturen .................8

Skötselråd ...................................8

Cykla med elcykel ..........................9

Cykeldator ...................................9

Batteri .....................................13

Ladda batteri .............................13

Justering av sadel ............................13

Justering av bromsar .........................14

Kontroll före cykling. . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Cykla lagligt .................................15

Avfallshantering ..............................15

Felsökningsschema ..........................16

VÄLKOMMEN

Art. 27-1443, Art. 27-1444

3

SE

GENERELLT OM ELCYKEL

• Innan elcykeln används första gången måste batteriet

laddas ca 12 timmar.

• Alla elcyklar är en cykel med hjälpmotor vilket betyder

att en vanlig cykel för endast pedalkraft har försetts

med en elektrisk motor som hjälp för cyklisten när

motståndet ökar, t ex. i motvind eller uppförsbacke.

Hjälpkraften är endast aktiv när du trampar. Så länge

fötterna trampar runt pedalerna får du elektrisk hjälp.

Hjälpmotorn stängs automatiskt av då du slutar

trampa eller när du bromsar och startar igen så fort du

börjar trampa.

• Enligt svensk lag är maximal hastighet för elmotor-

assistans 25 km/h. Vid högre hastigheter slutar hjälp-

motorn att driva.

• Körsträckans längd är beroende av förarens vikt,

temperatur, vägen (t ex backar), luftryck i däcken, bat-

teriets laddningsgrad, hur ofta du stannar och startar.

Ta alltid detta med i beräkningen innan du cyklar iväg.

• Livslängden på batteriet och dess funktionalitet beror

på den omgivande temperaturen. Batteriet fungerar

bättre då det är varmt. Kapaciteten minskar med ca

1/3 om omgivningstemperaturen sjunker under 0 °C.

Det resulterar i att körsträckan blir kortare än vanligt.

Batteriet fungerar bäst vid en omgivningstemperatur

på ca 20 °C.

• Elcykeln går att använda vid regn och snö. Var dock

uppmärksam på att om det kommer vatten in i motorn

skadas det elektriska systemet och den inre ström-

kretsen förstörs.

• Se till att inte koppla ihop några elektriska delar med

våta händer då det kan orsaka kortslutningar.

• Anlita alltid ditt Biltemavaruhus om elektriska delar

eller batteriet behöver bytas på elcykeln.

• Personen som använder elcykeln ska p3-ha kunskap om

hur den används.

• Stäng av strömtillförseln om det uppstår fel eller om

elsystemet inte fungerar som det ska.

• Överlasta aldrig cykeln då motor och batteri kan ska-

das.

TEKNISKA SPECIFIKATIONER

Vikt . . . . . . . . . . . . . . . . 23 kg, inkl batteri

Max. hastighet . . . . . . . . 25 km/h

Ekonomisk hastighet . . . 18 km/h

Max. last . . . . . . . . . . . . 120 kg

Batterityp . . . . . . . . . . . . Litiumbatteri

Kapacitet, batteri . . . . . . 8,8 Ah

Standard spänning . . . . 36 V

Laddningstid . . . . . . . . . 4-6 timmar, beroende på

batteristatus

Kapacitet, laddare . . . . . 60 W

Motortyp . . . . . . . . . . . . Borstlös DC-motor

Effekt . . . . . . . . . . . . . . . 250 W

Växlar. . . . . . . . . . . . . . . 7 st, Shimano Altus

Batteristorlek . . . . . . . . . 435 x 55 x 80 mm

Batterivikt . . . . . . . . . . . 2,4 kg

Antal laddningar . . . . . . Minst 500 uppladdningar

Körsträcka*: . . . . . . . . . . 30–60 km

*med fulladdat nytt batteri, omgivningstemp

ca 25 °C, normal last, jämn, torr väg, ingen vind (bero-

ende på hur mycket hjälpkraft som utnyttjas)

DIAGRAM BATTERIPRESTANDA

6059585756555453525150494847464544434241403938373635343332313029282726252423222120191817161514131211109876543

KM

2

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 1

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 1

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 1

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 2

VXL 3

VXL 4

VXL 5

VXL 6

VXL 7

VXL 1

Hastighet 1 max 10 km/h

Hastighet 2 max 12 km/h

Hastighet 3 max 14 km/h

Hastighet 4 max 16 km/h

Hastighet 5 max 18 km/h

Hastighet 6 max 20 km/h

Hastighet 7 max 22 km/h

Hastighet 8 max 24 km/h

Hastighet 9 max 25 km/h

Hastighet 1 max 10 km/h

Hastighet 2 max 12 km/h

Hastighet 3 max 14 km/h

Hastighet 4 max 16 km/h

Hastighet 5 max 18 km/h

Hastighet 6 max 20 km/h

Hastighet 7 max 22 km/h

Hastighet 8 max 24 km/h

Hastighet 9 max 25 km/h

Hastighet 1 max 10 km/h

Hastighet 2 max 12 km/h

Hastighet 3 max 14 km/h

Hastighet 4 max 16 km/h

Hastighet 5 max 18 km/h

Hastighet 6 max 20 km/h

Hastighet 7 max 22 km/h

Hastighet 8 max 24 km/h

Hastighet 9 max 25 km/h

Hastighet 1 max 10 km/h

Hastighet 2 max 12 km/h

Hastighet 3 max 14 km/h

Hastighet 4 max 16 km/h

Hastighet 5 max 18 km/h

Hastighet 6 max 20 km/h

Hastighet 7 max 22 km/h

Hastighet 8 max 24 km/h

Hastighet 9 max 25 km/h

Slät väg, jämn

fart, ingen vind,

>+20 °C > T >

+10 °C

Upprepade

start/stopp,

backigt eller mot-

vind, > +20 °C

Slät väg, jämn

fart, ingen vind,

+5 °C > T > 0 °C

Slät väg, jämn

fart, ingen vind,

0 °C > T > -10 °C

BATTERIETS PRESTANDA

– Batteri: YL36 V 8,8 Ah

• Förväntadkörsträcka

(fulladdatbatteri)

• Cyklistensvikt:70kg

• Däcktryckefterrådande

förhållande

Tabellen visar att batteriet laddar ur

snabbare vid kallt väder än t ex vid backar

eller motvind. Kombinationen ”kyla och t

ex backar” påverkar batteriets kapacitet

avsevärt.
