Side 1/64

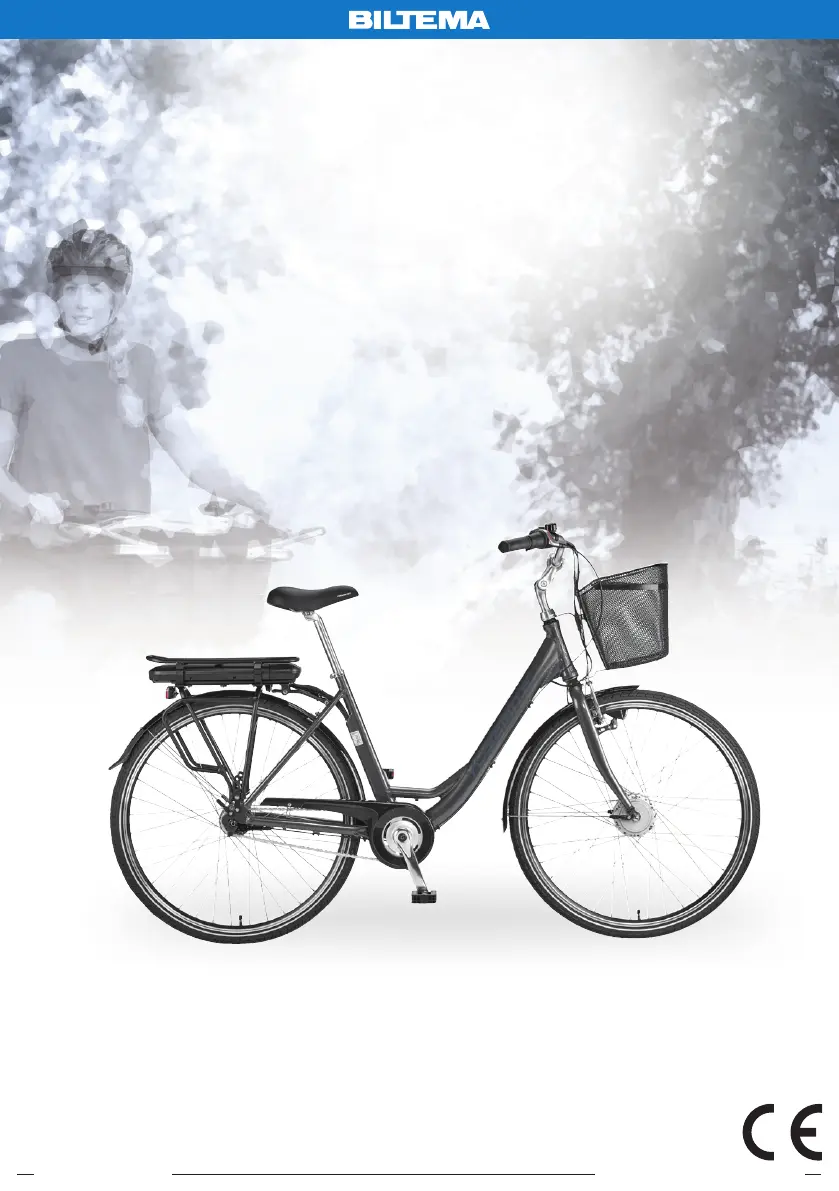

E-COMFORT PRO 28" 7 SPEED
© 2021-02-08 Biltema Nordic Services AB
Art. 27-2218
Original manual
ÄGARHANDBOK
Användning och underhåll av din elcykel
EIERHÅNDBOK
Bruk og vedlikehold av elsykkelen din
KÄYTTÖOHJE
Sähköpolkupyörän käyttäminen ja huoltaminen
EJERENS HÅNDBOG
Brug og vedligeholdelse af din elcykel
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
2
© 2021-02-08 Biltema Nordic Services AB
Art. 27-2218
SE
TACK FÖR ATT DU VÄLJER EN BILTEMACYKEL!
Denna manual visar hur du använder din nya elcykel samt ger goda råd och
instruktioner om hur din elcykel ska skötas för att fungera bra och hålla länge.
Elcykelns säkerhet och funktionalitet kan kopplas samman med skötsel och
underhåll. Genom att regelbundet ta hand om och vårda din elcykel kommer
den att bli ett roligare och säkrare transportmedel och du kommer att få ut
mer av din cykling.
Vi rekommenderar att du alltid vänder dig till Biltema om du känner dig osäker
på hur elcykeln ska justeras eller repareras.
Notera cykelns lås- och ramnummer i rutan nedan och spara det på en säker
plats. Cykeln har även en märkskylt som informerar om ramstorlek, hjulstor-
lek och EN-standard.
Lycka till med din nya elcykel!
Ramnummer:
Låsnummer:
INNEHÅLLSFÖRTECKNING
1. GENERELLT OM ELCYKEL
2. TEKNISK SPECIFIKATION
3. CYKELNS DELAR
4. SÄKERHETSINFORMATION, MÄRKNING
5. SÄKERHETSFÖRESKRIFTER
6. KONTROLL FÖRE FÖRSTA CYKELTUREN
7. CYKLA LAGLIGT
8. CYKLA MED ELCYKEL
9. BATTERI
10. KONTROLLPANEL
11. SKÖTSELRÅD
12. SKÖTSELRÅD FÖR ELCYKELBATTERIER
13. JUSTERA SADEL OCH SADELSTOLPE
14. JUSTERA STYRE
15. JUSTERA BROMSAR
16. JUSTERA VÄXLAR
17. MONTERA AV/PÅ BAKHJUL
18. MONTERA AV/PÅ FRAMHJUL
19. AVFALLSHANTERING
20. FELSÖKNINGSSCHEMA
EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
3
© 2021-02-08 Biltema Nordic Services AB
Art. 27-2218
SE
1. GENERELLT OM ELCYKEL
• Innan elcykeln används första gången måste bat-
teriet laddas cirka 12–14 timmar.
• Cykeln levereras med batteriet i ett stand-byläge.
Detta måste inaktiveras innan första laddningen
kan utföras. Stand-by funktionen aktiveras auto-
matiskt när batteriet inte använts på 24 timmar.
• Alla elcyklar är en cykel med hjälpmotor vilket
betyder att en vanlig cykel för endast pedalkraft
har försetts med en elektrisk motor som hjälp för
cyklisten när motståndet ökar, t.ex. i motvind eller
uppförsbacke. Hjälpkraften är endast aktiv när du
trampar. Så länge fötterna trampar runt peda-
lerna får du elektrisk hjälp. Hjälpmotorn stängs
automatiskt av cirka 1–3 sekunder efter att du har
slutat trampa och startar igen så fort du börjar
trampa.
• När elmotorn belastas mer än normalt, till exem-
pel i en uppförsbacke eller i motvind, så lagras
energi i motorn. När du sedan bromsar in till stil-
lastående kan motorn rycka till några gånger, för
att tömma sig på kraft, och driva cykeln framåt.
Därför bör du göra det till en vana att alltid hålla
kvar på bromsen efter att du har bromsat till stil-
lastående.
• För att skydda elmotorn kan cykeln stänga ner
all elektronik om den anser att systemet har blivit
överbelastat. Detta kan till exempel hända om du
cyklar i en uppförsbacke. Det går bra att starta
om cykeln när du bedömer att du inte riskerar att
överbelasta motorn igen.
• Enligt svensk lag är maximal hastighet för elmo-
torassistans 25 km/h. Vid högre hastigheter slutar
hjälpmotorn att driva.
• Körsträckans längd är beroende av förarens
vikt, temperatur, vägen (t ex backar), lufttryck
i däcken, batteriets laddningsgrad, hur ofta du
stannar och startar. Ta alltid med detta i beräk-
ningen innan du cyklar iväg.
• Livslängden på batteriet och dess funktionalitet
beror på den omgivande temperaturen. Batteriet
fungerar bättre när det är varmt. Kapaciteten
minskar med ca 1/3 om omgivningstemperaturen
sjunker under 0 °C. Det resulterar i att körsträck-
an blir kortare än vanligt. Batteriet fungerar bäst
vid en omgivningstemperatur på cirka 25 °C.
• Elcykeln går att använda vid regn och snö. Var
dock uppmärksam på att om det kommer vatten
in i motorn skadas det elektriska systemet och
den inre strömkretsen förstörs.
• Anlita alltid ditt Biltemavaruhus om elektriska
delar eller batteriet behöver bytas på elcykeln.
• Denna apparat får användas av personer med
nedsatt fysisk, mental förmåga eller brist på erfa-
renhet eller kunnande, om de övervakas och har
fått instruktioner angående användning av maski-
nen på ett säkert sätt och förstår de involverade
riskerna.
• Stäng av strömtillförseln om det uppstår fel eller
om elsystemet inte fungerar som det ska.
• OBS! Denna cykel är inte avsedd för downhilltäv-
lingar, stuntcykling eller annan aggressiv terräng-
cykling.
• Överskrid inte maxvikten på cykeln då motor och
batteri kan skadas.
• Cykelbarnstol eller cykelvagn bör inte monteras
på elcykeln. Detta kan medföra ökat slitage och
minska cykelns livslängd.
2. TEKNISKA SPECIFIKATIONER
Ram: . . . . . . . . . . . . . . . . Aluminium
Hjulstorlek: . . . . . . . . . . . 28"
Ramhöjd: . . . . . . . . . . . . . 49 cm
Framgaffel: . . . . . . . . . . . Aluminium
Styre: . . . . . . . . . . . . . . . . 25,4 mm, aluminium
Styrstam: . . . . . . . . . . . . . Aluminium, ställbar
Handtag: . . . . . . . . . . . . . City Grip, 120 mm
Växlar: . . . . . . . . . . . . . . . 7
Framväxel: . . . . . . . . . . . . -
Bakväxel: . . . . . . Shimano Nexus, integrerad navväxel
Växelväljare: . . . . . . . . . . Shimano Revoshift
Vevparti: . . . . . . . . . . . . . 38 t, 170 mm
Vevlager: . . . . . . . . . . . . . BSA fyrkantsaxel
Styrlager: . . . . . . . . . . . . . Kullagrat
Frambroms: . . . . . . . . . . . Fälgbroms (V-broms, Promax)
Bakbroms: . . . . . . . . . . . . Navbroms
Drev: . . . . . . . . . . . . . . . . Shimano Nexus, 19 t
Kedja: . . . . . . . . . . . . . . . KMC
Fälg: . . . . . . . Dubbelbottnad, aluminium, 13 G x 36 H
Däck: . . . . . . . . . . . . . . . . Kenda K1172, 42-622 mm
Sadelstolpe: . . . . . . . . . . Aluminium 27,2 mm, 300 mm
Framlyse: . . . . . . . . . . . . . LED
Baklyse: . . . . . . . . . . . . . . LED 2 x AAA
Färg: . . . . . . . . . . . . . . . . Grå metallic
Vikt: . . . . . . . . . . . . . . . . . 23 kg
Maxlast: . . . . . . . . . . . . . . 120 kg
Motor: . . . . . . . . . . . . . . . Navmotor fram
Motorstyrka: . . . . . . . . . . 42 Nm/250 W/36 V
Display: . . . . . . . . .Yosemite, 3 assistanslägen, belyst
Batterityp: . . . . Li-ion, LG-celler. 36 V, 10 Ah, 360 Wh
Batterivikt . . . . . . . . . . . . 2,58 kg
Laddtid: . . . . . . . . . . . . . . 5–6 tim.
Laddcykler: . . . . . . . 500 st, med 70 % kapacitet kvar
Räckvidd*: . . . . . . . . . . . . 40–70 km
Laddningstemperatur: . . Rumstemperatur, 0–45 °C
Urladdningstemperatur: . -20 – +60 °C
Övrigt: Stöd, skärmar, pakethållare, cykelkorg, kedje-
skydd, ringklocka och re exer.
*Maximal räckvidd uppnås med fulladdat batteri, om-
givningstemp ca 25 °C, normal last, jämn torr väg och
ingen vind. Sträckan påverkas också av hur mycket
hjälpkraft som utnyttjas.
