Side 1/24

TWO-CHANNEL AMPLIFIERS

ДВУХКАНАЛЬНЫЕ УСИЛИТЕЛИ

HTTPS://ALPHARD.AUDIO

AAB-1000.2D AAB-1800.2D AAB-2400.2D CLASS D

C O N T E N T S EN

3. Typical installation sequence

2. Safety instructions

4. Selection of the diameter of power cables and speaker cables

8. Possible faults and their solutions

1. Introduction

10. Warranty and maintenance info

5. Wiring diagrams

9. Box contents

11. Information on disposal of the electrical and electronic equipment (for the European countries

with separate waste collection)

7. Specifications

6. Connection methods

1 . I N T RO D U C T I O N

1. Make sure that your vehicle has a 12V DC electrical system with negative grounding. Before installing the ampliﬁer in cars, trucks or

buses, check the battery voltage.

2. Check the state of on-board power supply of your vehicle, the battery and the alternator. When the engine is running, depending on

the ambient temperature, the voltage to be outputted by the alternator must be within the range of 14 to 14.7 V. Open circuit voltage

(OCV) of the battery must be within the range of 12.5 to 13 V. Make sure that the rated current of the alternator and the battery capacity is

enough to provide increased consumption.

For example, for the power of the ampliﬁer 1000 W, the rated current of the alternator is required at the rate of 1000 W / 13 V = 77

amperes. A more powerful ampliﬁer requires a more powerful alternator as well as an additional battery.

3. Do not place the ampliﬁer in the engine compartment and also in the places exposed to water, moisture, dust or dirt.

4. Never stretch the cables outside of the car and near the moving parts of the car. This can lead to destruction of the insulating layer,

short circuit and ﬁre.

5. The ampliﬁer should be installed in areas of the car where the temperature varies from 0 °C (32 °F) to 55 °C (131 °F). The ampliﬁer

should be in a place with a good air circulation. The horizontal position of the ampliﬁer is the best way to install.

6. During the operation the ampliﬁer may be heated up to 80 °C (176 °F). Before you touch it, make sure it is not overheated that may

be dangerous.

7. To improve the cooling of the ampliﬁer, it is recommended to clean periodically the heatsink from dust. When cleaning the heatsink

strong solvents should not be used as they may damage the ampliﬁer. Do not use compressed air, because solids can penetrate inside the

ampliﬁer. Cleanings best done with wet towels or cloth.

8. Make sure that the location of the ampliﬁer does not violate the proper operation of mechanical and electrical devices of the vehicle.

9. Make sure that during the installation and connection of the battery, the power cables are not shorted.

CAUTION!!! High sound pressure can damage your health!

Please use the common sense when controlling volume!

11. To protect the wires use rubber gaskets if the wire passes through a hole in the plate, or other similar materials if it lies close to the

parts exposed to heat.

12. Make sure that all the cables are ﬁxed over the entire length. Also make sure that their outer protective shell is non-combustible.

Use a clamping screw to secure the positive and negative cables next to the appropriate terminals of the ampliﬁer.

13. Select a diameter of the power cable in accordance with the power of the ampliﬁer and the recommendations provided here.

Power cables are extremely important since they directly aﬀect the system damping factor and sound quality. The cables to the battery

must be in the copper crimp terminals pressed with the help of a hydraulic press, and well ﬁxed to the battery terminals.

14. To avoid accidental damage, keep the ampliﬁer in its original packaging prior to installation.

15. Use high-quality copper speaker and power cables.

10. When performing plumbing, drilling or cutting works with the car, make sure that there is no wiring, brake lines, fuel pipe or other

structural elements under the place of work. Follow the safety rules! Use protective glasses and gloves.

2 . S A F E T Y I N S T R U C T I O N S

3 . T Y P I C A L I N S TA L L AT I O N S E Q U E N C E

1. Before installing the ampliﬁer disconnect the battery from the electrical system.

6. Connect the wires of RCA input. The input signal power must be between 0.2 V and 6 V (for models AAB-1800.2D and

8. Fasten the ampliﬁer properly when installing it in the vehicle. If the component is disconnected during driving, it may cause

serious damage to the passengers of the vehicle or another vehicle. It is not recommended to screw the ampliﬁer directly to the

metal it can lead to distorsions at the signal outputs.

10 . To activate the ampliﬁer, it is necessary to apply the positive potential of 12 volts to the control input of the ampliﬁer (REM)

through a switch or a corresponding control output (REMOTE ) with the head unit (HU).

9. After installation is complete, check the wiring of the system and make sure that all connections have been made correctly.

Before installing the fuses, disconnect the positive lead from the battery and then install the fuse in the fuse holder. Using the

light bulb 12 V 21 W, connect the positive lead to one contact of the bulb and the other contact of the bulb to the positive

terminal of the battery.

12. The sound level is calibrated by adjusting the volume of the source up to 3/4 of its maximum level. Then, adjust the

sensitivity level of the ampliﬁer up until you hear distortions.

4. Place the fuse holder for each positive cable within 40 cm from the positive terminal of the battery and connect one end of

the power cable to the holder after connecting the other end to the ampliﬁer. Do not install the fuse(s).

3. Connect the power supply with the correct polarity. Connect all (+) terminals of the ampliﬁer to the cables stretching from

the positive terminal of the battery and all (-) terminals of the ampliﬁer – to the cables stretching from the negative terminal of the

battery.

5. Route all signal cables next to each other and separately from the power cables.

7 To connect the power wire supply is necessary to use special. power cables.

AAB-2400.2D) and 0.5 V and 8 V (for model AAB-1000.2D)

When properly connected, the bulb must brieﬂy light up and go out. Now you may connect the positive lead to the (+) of the

battery. If the light does not go out, then something is wrong. This will prevent damage to the ampliﬁer in case of reverse polarity

and unwanted sparks when connecting. Install the rest of the fuses.

11. LED indicator on front of the ampliﬁer turns blue to indicate that the ampliﬁer is turned on. If the indicator does not light

up see chapter "Possible faults and their solutions" for more information.

2. To connect the ampliﬁer it is necessary to stretch the power cable from the location of the battery to the place of installation

of the ampliﬁer. Select the power cable with the appropriate regulations in AWG (see Table: Selection of the diameter of the

power cables)

Thank you for purchasing this Deaf Bonce product! Our company is committed to the creation of of extremely loud sound

systems with no loss of quality.

To ensure proper use, please carefully read through this manual before using this product. It is especially important that you

read and observe caution’s in this manual. Please keep the manual in a safe and accessible place for future reference.

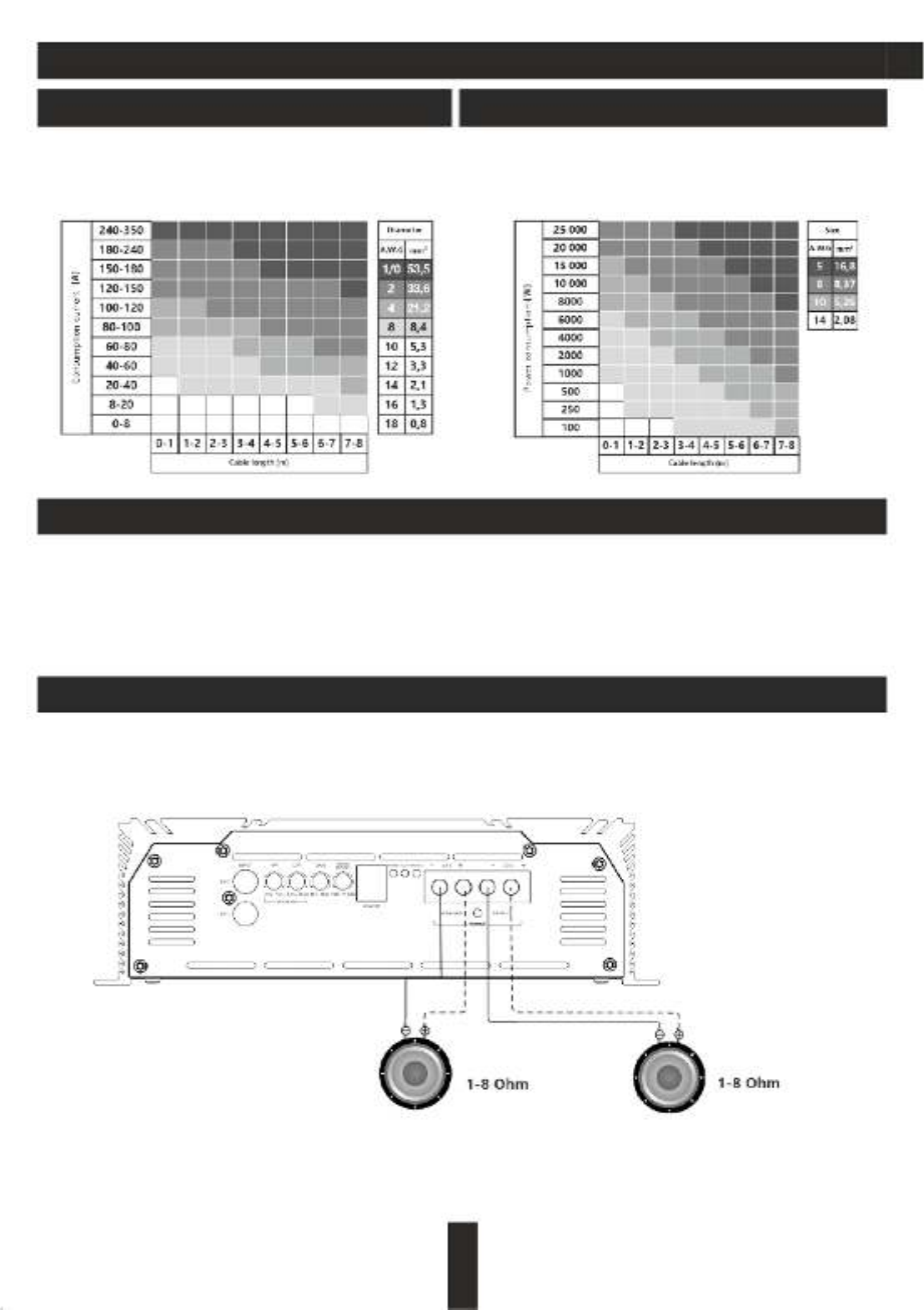

Use the table below to select the desired diameter based

on the length and the current consumption.

Use the table below to select the desired diameter based

on the length and the power consumption.

S e l e c t i o n o f t h e d i a m e t e r o f t h e p o w e r c a b l e s S e l e c t i o n o f t h e d i a m e t e r o f t h e s p e a k e r c a b l e s

4. SELECTION OF THE DIAMETER OF POWER CABL ES A ND SPEAKER CABLES

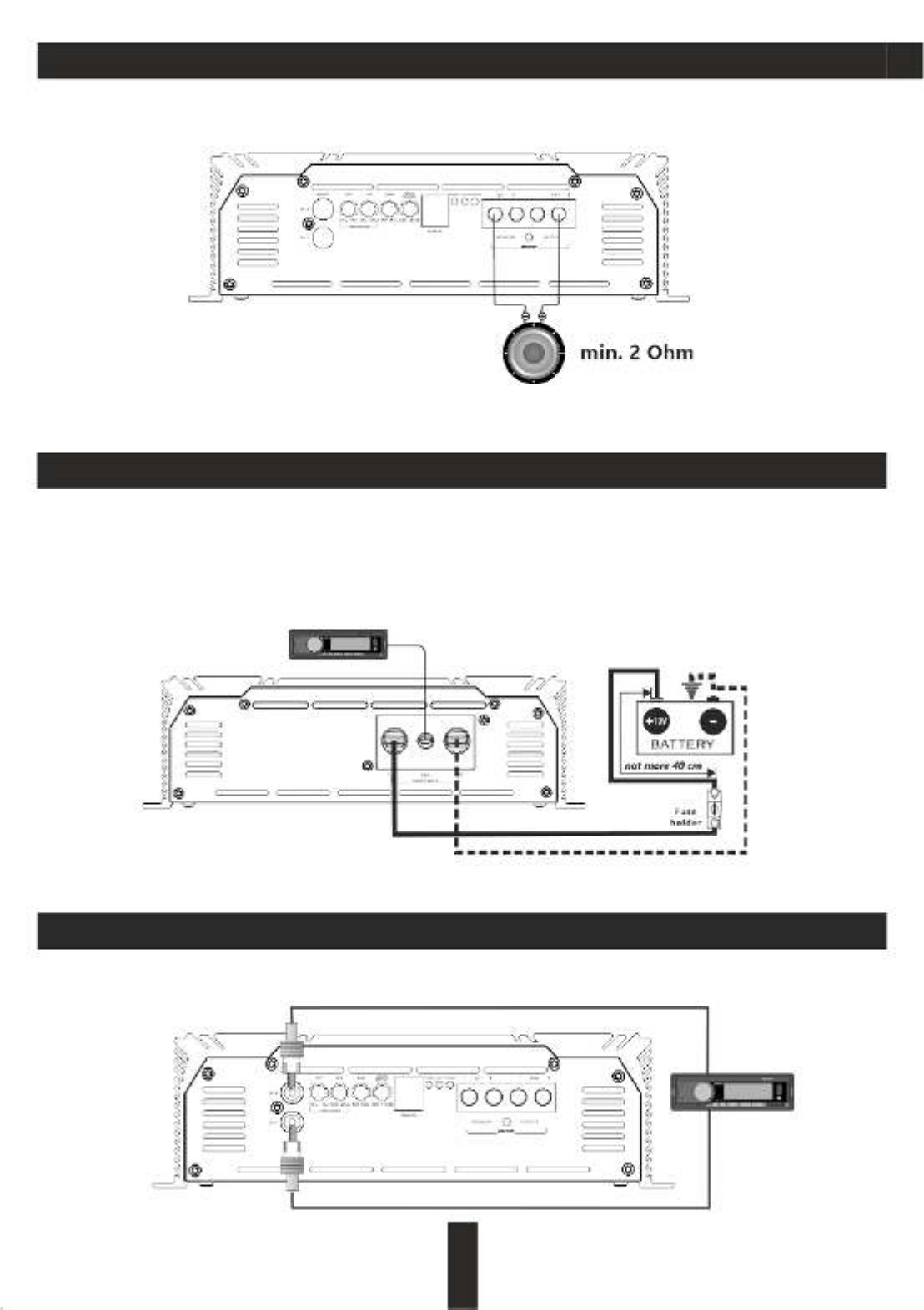

5. W IR IN G DI AG RA MS

Connect the speaker cables from the positive and negative terminals of the speakers to the respective outputs of the ampliﬁer

terminal marked with CH1 / CH2 SPEAKERS OUTPUTS, as shown at the diagram. To connect the power wire supply is it

necessary to use special cablespower . The fuse is placed in the holder and ﬁxed in the cable cut. One end of the cable is

connected to the positive terminal of the battery, the second one – to the ampliﬁer terminals marked with + 2V. Be sure to use a 1

fuse with the parameters suﬃcient for use in the system. The length and diameter of the grounding cable must conform to the

length and diameter of the cable +12V. Connect one end to the negative terminal of the battery and the other end of the

grounding cable to the terminals marked with GND. Connect the head unit (HU) to low-level inputs of the ampliﬁer using RCA

cable.

Step 1. Connect the speaker cable from (+) terminal of the ampliﬁer to (+) terminal of the speaker.

Step 3. Repeat the installation sequence Step 1 and Step 2 for each speaker.

Step 2. Connect the speaker cable from (-) terminal of the ampliﬁer to (-) terminal of the speaker.

Standard wiring diagram of two-channel amplifier to two speakers.

Caution!!! The minimum permissible connection load impedance at every single channel is 1 Ohm.

For models AAB-1000. D AAB-1 00. D AAB- 00. D the operating voltage is 9-15V. 2 , 8 2 , 24 2

Step 2. Connect the speaker cable from (-) terminal of the ampliﬁer to (-) terminal of the subwoofer.

Step 1. Connect the speaker cable from (+) terminal of the ampliﬁer to (+) terminal of the subwoofer.

Step 1. Connect one end of the power cable from (+) terminal of the battery and the second end to the amplifier terminal marked

with +12V. Do not forget to protect positive power cable with appropriate fuse.

Step 2. Connect one end of the power cable from (-) terminal of the battery and the second end of the grounding cable to the

terminals marked with GND.

Step 3. Connect one end of the cable to the Remote output terminal at the HU and the second end to the amplifier terminal marked

with REM.

Standard wiring diagram of two-channel amplifier to one subwoofer

Standard wiring diagram of two-channel amplifier to battery

RCA inputs terminals marked with INPUT.

Step 1. Connect one end of the RCA cable to the RCA output terminal s at the HU and the second end to the amplifier

S two- lifier to Head Unittandard wiring diagram of channel amp

For models AAB-1000. D AAB-1 00. D AAB- 00. D the operating voltage is -1 V. 2 , 8 2 , 24 2 9 5

Caution!!! The minimum permissible connection load impedance for bridged connection is 2 Ohm.

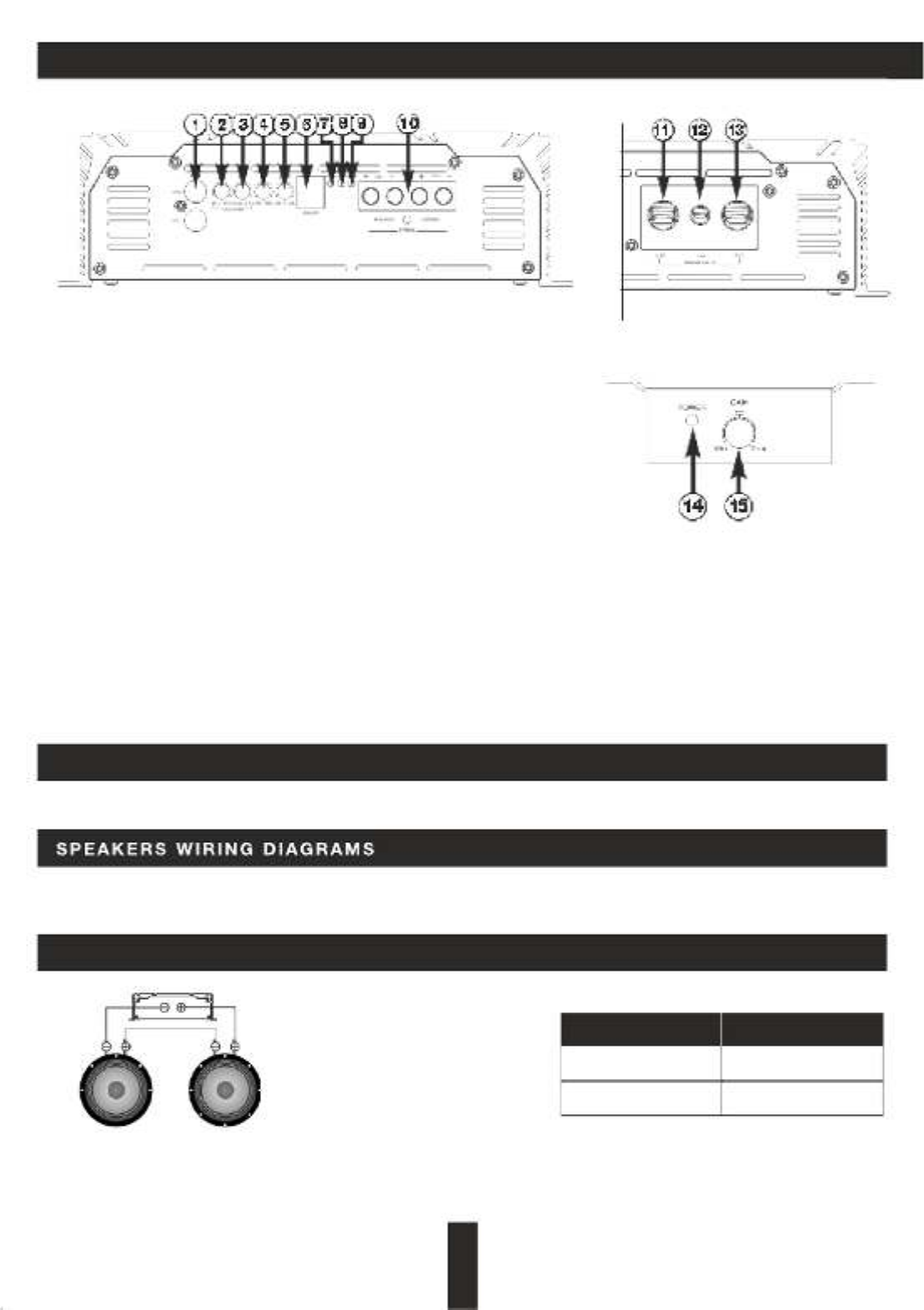

A p p l i c a t i o n o f c o n n e c t o r s a n d c o n t r o l s

The minimum permissible load impedance at the is Ohm O single channel 1 , in bridged mode 2 hm.

4 Ohm 8 Ohm

Voice coil Total impedance

S e r i a l c o n n e c t i o n o f t h e s p e a k e r s

8 Ohm 16 Ohm

6 . CO NNE CTI O N ME T HO D S

In any case do not expose the amplifier to the load lower than specified by the manufacturer. Use these schematics to s

calculate load impedance of different connection types.

1. INPUT – signal input, RCA jacks

2. – HPF – High pass filter (15 Hz –1 kHz at 12 dB/Oct)CROSSOVER

3 CROSSOVER LPF low pass filter (5 Hz 20 kHz at 12 dB Oct). – – 0 – /

4. – input signal level adjustmentGAIN

5. BASS BOOST - bass level adjustment (0-12 dB at 45 Hz)

6. REMOTE – input for connection of the bass remote control

7. POWER - LED for operation ( )blue

8. CLIP - LED on the clip ( )orange

9. PROTECT - LED for protection (red)

10. SPEAKER – S OUTPUTS speakers connection terminals

11. +12V – power supply terminal (+12V)

12. REM – connector of remote activation of the amplifier

1 . – «-»3 GND grounding supply terminal

1 . POWER – LED for operation blue)4 (

1 . – input signal level adjustment5 GAIN

R e m o t e c o n t r o l

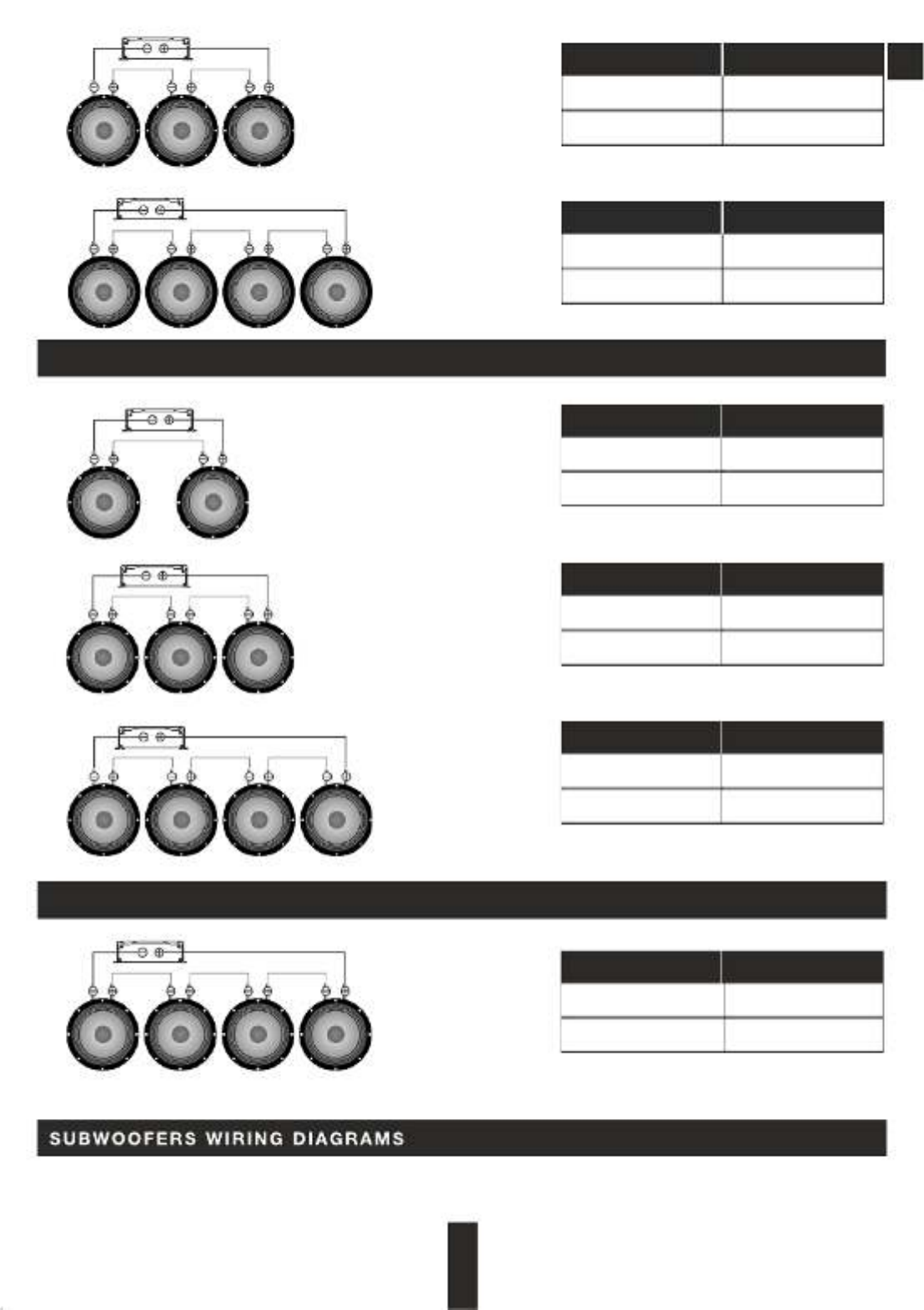

P a r a l l e l c o n n e c t i o n o f t h e s p e a k e r s

4 Ohm 2 Ohm

Voice coil Total impedance

8 Ohm 4 Ohm

4 Ohm 1.33 Ohm

Voice coil Total impedance

8 Ohm 2.66 Ohm

4 Ohm 1 Ohm

Voice coil Total impedance

8 Ohm 2 Ohm

4 Ohm 12 Ohm

Voice coil Total impedance

4 Ohm 16 Ohm

Voice coil Total impedance

8 Ohm 24 Ohm

8 Ohm 32 Ohm

M i x e d c o n n e c t i o n o f t h e s p e a k e r s

4 Ohm 4 Ohm

Voice coil Total impedance

8 Ohm 8 Ohm

CAUTION!!! High sound pressure can damage your health! Please use the common sense when controlling volume!

The minimum permissible load impedance at the is ohm Use these formulas to single channel 1 , in bridged mode 2 ohm.

calculate the load impedance of various types of connections.

2+2 Ohm

4+4 Ohm 8 Ohm

4 Ohm

1+1 Ohm 2 Ohm

P a r a l l e l c o n n e c t i o n

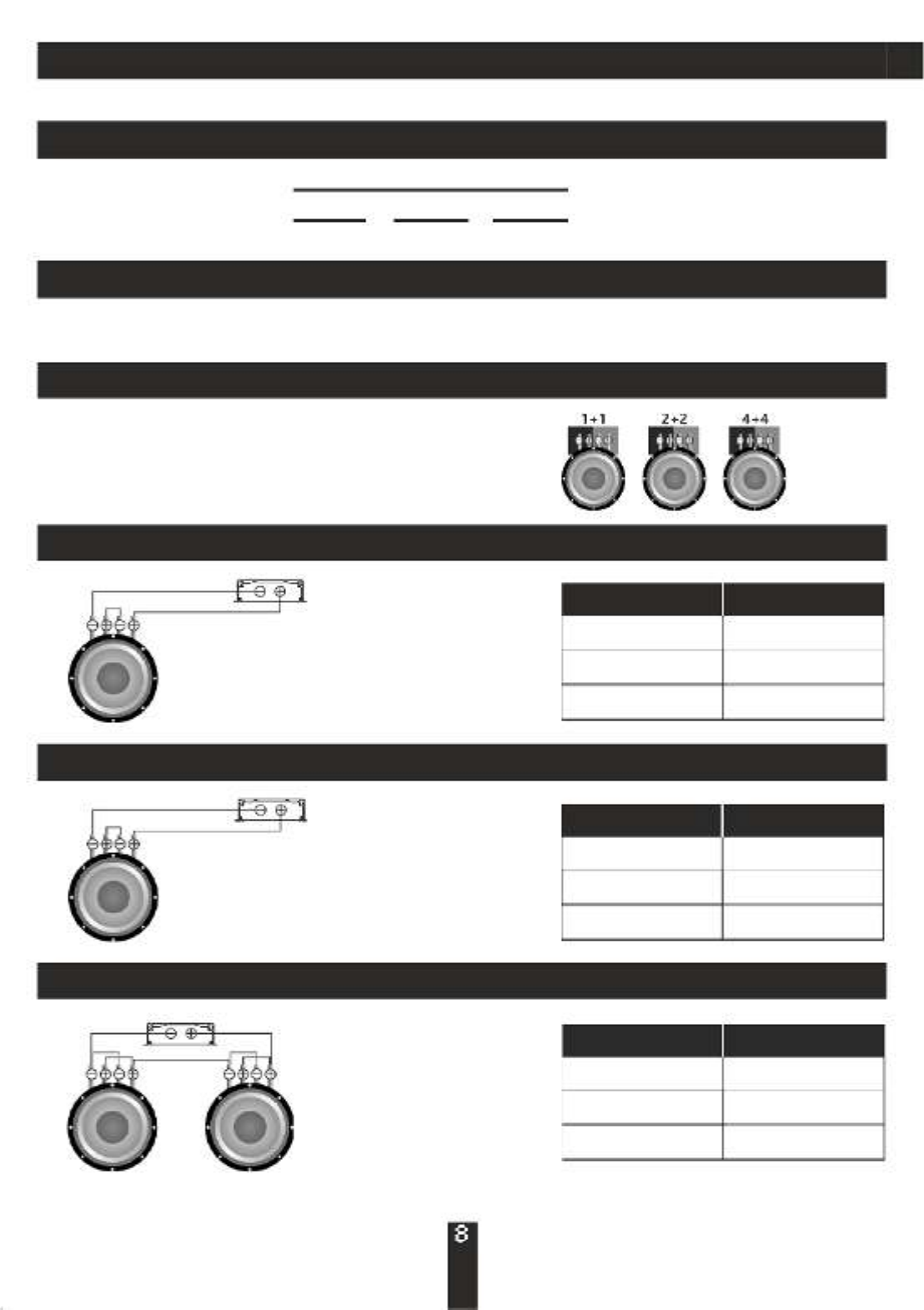

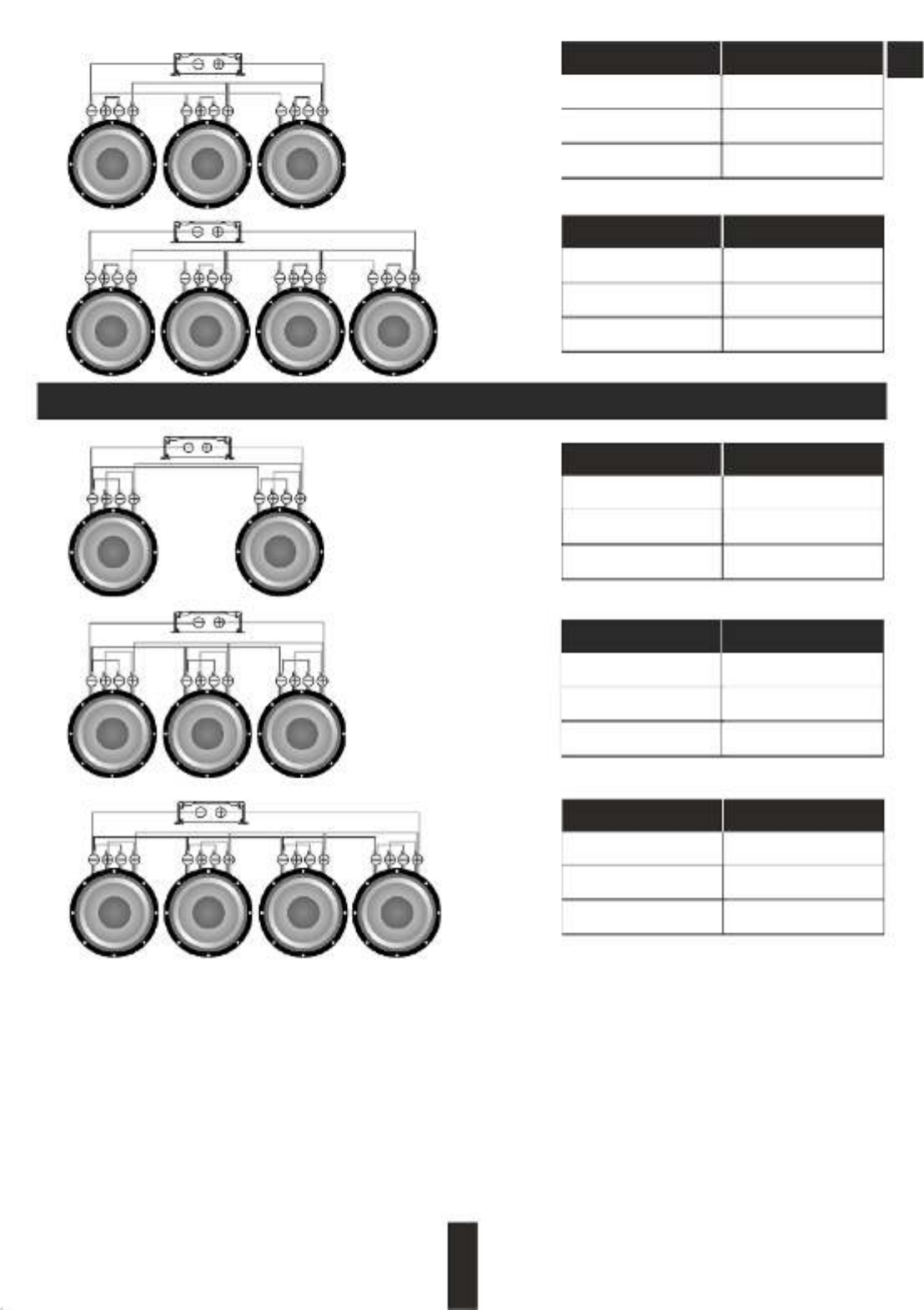

S C H E M E S O F E N A B L I N G T H E L O A D O F T H E S U B W O O F E R

Vo i c e c o i l s 1 + 1 , 2 + 2 , 4 + 4 O h m

O n e s u b w o o f e r, c o i l s i n s e r i e s

O n e s u b w o o f e r, c o i l s i n p a r a l l e l

Voice coils Total impedance

2+2 Ohm

4+4 Ohm 2 Ohm

1 Ohm

1+1 Ohm 0.5 Ohm

Voice coils Total impedance

ΩΩΩS u b 1 + Su b 2 + Su b 3 .. .

Tot a l i m p ed a n c e = 11

.. .

The subwoofer has voice coil D1, D2 or D4.

In any case do not expose the amplifier to the load lower than specified by the manufacturer. Use these schematics to s

calculate load impedance of different connection types.

S e r i e s c o n n e c t i o n

Tot a l i m p ed a n c e = Su b 1 + Su b 2 + Su b 3 .. . ΩΩΩ

2+2 Ohm

4+4 Ohm 4 Ohm

2 Ohm

1+1 Ohm 1 Ohm

Voice coils Total impedance

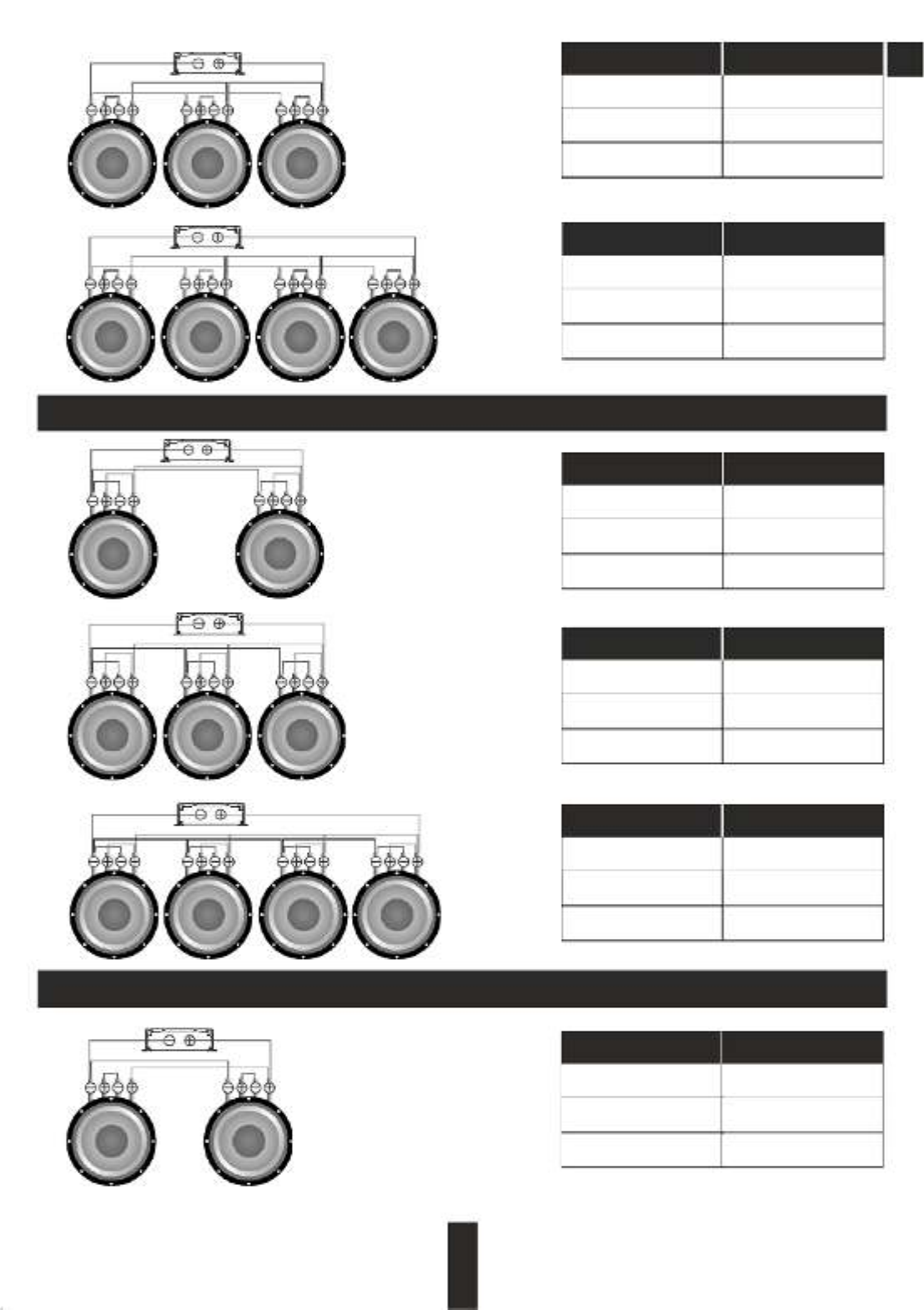

S u b w o o f e r s i n s e r i e s , c o i l s i n p a r a l l e l

2+2 Ohm

4+4 Ohm 16 Ohm

8 Ohm

1+1 Ohm 4 Ohm

2+2 Ohm

4+4 Ohm 24 Ohm

12 Ohm

1+1 Ohm 6 Ohm

Voice coils Total impedance

S u b w o o f e r s i n s e r i e s , c o i l s i n s e r i e s

2+2 Ohm

4+4 Ohm 8 Ohm

4 Ohm

1+1 Ohm 2 Ohm

Voice coils Total impedance

2+2 Ohm

4+4 Ohm 32 Ohm

16 Ohm

1+1 Ohm 8 Ohm

Voice coils Total impedance

2+2 Ohm

4+4 Ohm 6 Ohm

3 Ohm

1+1 Ohm 1.5 Ohm

Voice coils Total impedance

2+2 Ohm

4+4 Ohm 4 Ohm

2 Ohm

1+1 Ohm 1 Ohm

Voice coils Total impedance

S u b w o o f e r s i n p a r a l l e l , c o i l s i n s e r i e s

2+2 Ohm

4+4 Ohm 1 Ohm

0.5 Ohm

1+1 Ohm 0 25 . Ohm

Voice coils Total impedance

S u b w o o f e r s i n p a r a l l e l , c o i l s i n p a r a l l e l

2+2 Ohm

4+4 Ohm 0 66 . Ohm

0 33 . Ohm

1+1 Ohm 0 16 . Ohm

Voice coils Total impedance

2+2 Ohm

4+4 Ohm 2 Ohm

1 Ohm

1+1 Ohm 0.5 Ohm

Voice coils Total impedance

2+2 Ohm

4+4 Ohm 0.5 Ohm

0. 5 Ohm2

1+1 Ohm 0.125 Ohm

Voice coils Total impedance

2+2 Ohm

4+4 Ohm 2 66 . Ohm

1 33 . Ohm

1+1 Ohm 0 66 . Ohm

Voice coils Total impedance

CAUTION!!! High sound pressure can damage your health! Please use the common sense when controlling volume!

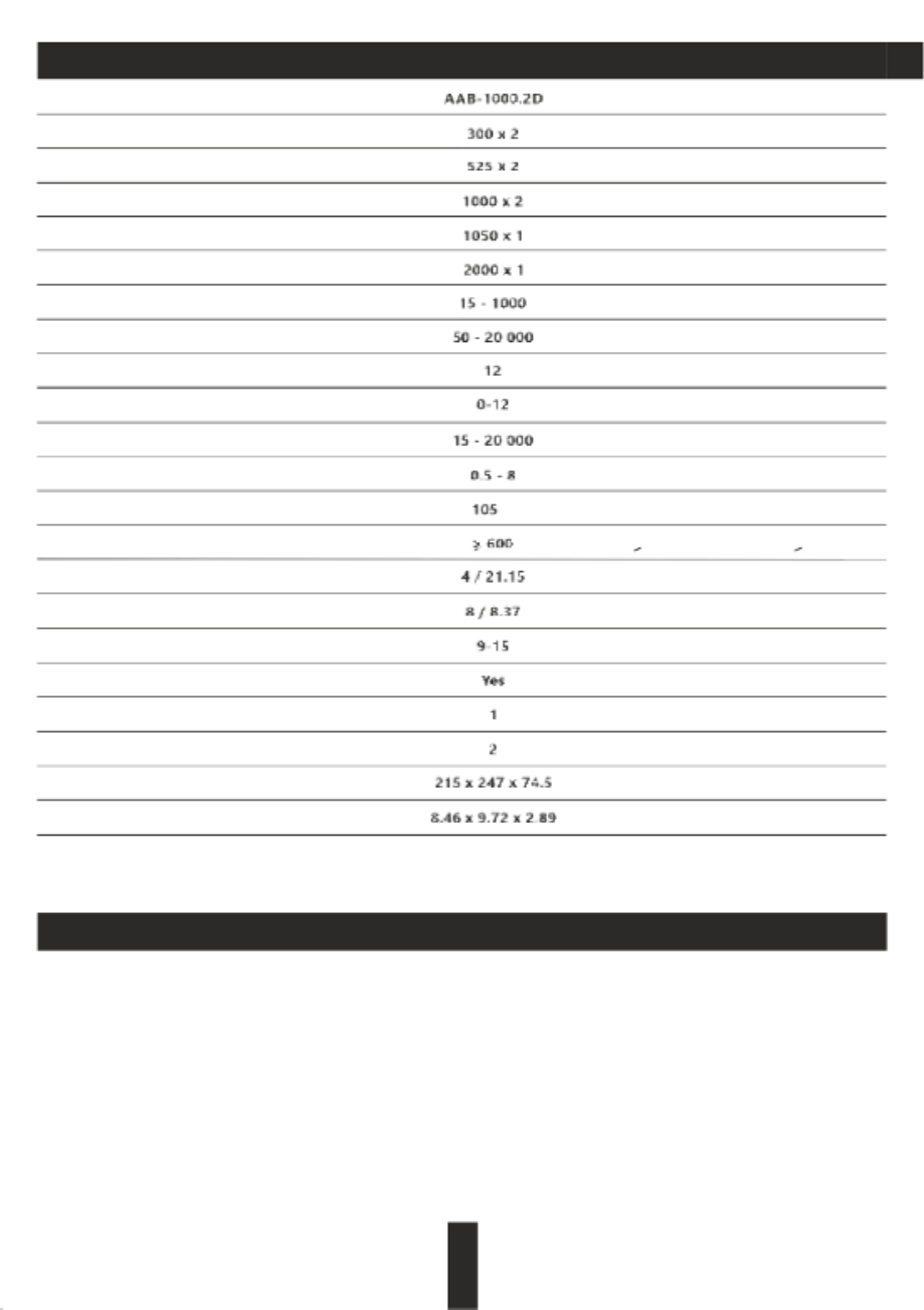

7 . S P E C I F I C A T I O N S EN

Deaf Bonce ampliﬁers are high-quality and technically perfect products. The problems often arise due to improper use, faulty

connection of components or lack of power supply of the on-board network.

2) Power turns on, but goes into protection (security indicator lights up)

3) The ampliﬁer turns on but at a high volume it goes in to protection. Problem solution: The ampliﬁer may lack power. Make

sure that the rated current of the alternator and the battery capacity is enough to power this ampliﬁer.

Check the ampliﬁer for overheating. Check the load impedance.

Problem solution: Check the connection of the ampliﬁer, the integrity of the interconnecting cable, HU, the speakers or the

subwoofer.

1) The ampliﬁer does not turn on.

Problem solution: Check if there is a short circuit (fault) on the ampliﬁer output which is connected to the speakers or

subwoofers. Make sure that commutation of the voice coils of the subwoofer is correct. The rated impedance of the voice coils

should not be lower than the permissible rated load impedance of the ampliﬁer. Check the supply voltage of the ampliﬁer. It must

be within the range of 9-15 V.

4) The ampliﬁer is turned on, but there is no sound from the speakers or subwoofer.

Problem solution: Check all the contacts and the presence of 9-15 V at the ampliﬁer terminals. Check whether the control input

of the ampliﬁer "REM" receives the positive potential of +12 V.

8 . P O S S I B L E F A U L T S A N D T H E I R S O L U T I O N S

Power Ohm* (W) RMS 4

Power 2 Ohm* (W) RMS

Low pass ﬁlter (Hz)

Frequency response Hz) (

Input sensitivity (V)

Signal to noise ratio (dB)

Model

Input terminal connection (AWG/ )mm²

Output mm²(AWG/ ) terminal connection

Working voltage (V)

High pass ﬁlter (Hz)

Size L W inch ( х хH )

M single Ohm)inimum permissible load on the channel (

Crossover (dB/Oct)

* 14.4 RMS Power at V, 1% THD

Minimum permissible load in a bridge ( d mode Ohm)

Size L W H mm ( х х )

Power 2 Ohm bridged mode* (W) RMS

Bass level adjustment (dB at Hz) 45

Damping factor

Power 1 Ohm* (W) RMS

Power Ohm bridged mode* (W) RMS 4

The simultaneous operation of LPF and HPF

670 x 2

1020 x 2

AAB-1800. D2

3600 х 1

15 - 1000

50 - 20 000

0-12

15 - 20 000

0.2 - 6

100

8 / 8.37

9-15

282 x 247 х 74 5.

11 1 x 9 7 х 2 9. . .

0 / 53.5

> 260

1800 x 2

2020 х 1

Yes

1050 x 2

1620 x 2

AAB-2400. D2

4800 х 1

15 - 1000

50 - 20 000

0-12

15 - 20 000

0.2 - 6

100

8 / 8.37

9-15

302 x 247 х 74 5.

11 9 x 9 7 х 2 9. . .

0 / 53.5

> 260

2400 x 2

3200 х 1

Yes

https://alphard.audio

5. Mounting Kit – 1 pc.

4. Remote control – 1 pc.

6. Window decal - 2 pc.s

1. Ampliﬁer – 1 pc.

2. Owner's Manual – 1 pc.

3. Warranty card – 1 pc.

9 . B O X C O N T E N T S EN

Items marked “crisscrossed wheeled bin” are not allowed to be disposed of together with usual household waste. These

electrical and electronic products should be disposed of in special reception centers, equipped for recycling such products and

components. For information about the location of the nearest disposal / recycling spot and the rules of delivery of waste please

contact your local municipal oﬃce. Recycling and proper disposal helps to protect the environment and prevent harmful eﬀects

on health.

1 1 . I N F O R M A T I O N O N DI S P O S A L O F T H E E L E C T RI C A L A N D

E L E CT R O N I C E Q U I P M E N T ( F O R T H E EU RO P EA N C O U N T R I E S W I T H

S E P A R A T E W A S T E CO L L EC T I O N )

1 0 . W A R R A NT Y A N D M A I N T E N A N C E I N F O

Deaf Bonce products are warranted against defects concerning materials and their manufacturing under normal functioning

conditions.

While the product is under warranty, defective parts will be repaired or replaced at the manufacturer's discretion. The

defective product, along with notiﬁcation about it, must be returned to the dealer from which it was purchased together with the

warranty certiﬁcate duly ﬁlled in, . If the product is no longer under warranty, it will be

complete with the original packaging

repaired at the current costs.

Our company does not undertake any liability for damages due to transportation. Our company does not take any

responsibility for: costs or loss of proﬁt due to the impossibility to use the product, other accidental or consequential costs,

expenses or damages suﬀered by the customer. Warranty according to laws in force. For more information visit our website and

carefully read warranty card. The manufacturer reserves the right to change design and speciﬁcation without prior notice.

С О Д Е Р Ж А Н И Е RU

8. Возможные неисправности и их решения

6. Способы подключения

7. Технические характеристики

10. Информация по гарантийному и сервисному обслуживанию

11. Информация об утилизации электрического и электронного оборудования (для европейских

стран, в которых организован раздельный сбор отходов)

9. Комплектация

5. Схемы подключений

2. Меры предосторожности

3. Типовая последовательность установки

4. Выбор сечения силовых и акустических кабелей

1. Введение

1 . В В Е Д Е Н И Е

2 . М ЕР Ы П Р Е Д О С Т О Р О Ж НО С Т И

5. Прокладывайте все сигнальные кабели рядом друг с другом и отдельно от силовых кабелей.

1. Перед установкой усилителя необходимо отключить АКБ от бортовой сети.

4. Установите держатель предохранителя для каждого плюсового кабеля не дальше чем 40 см от плюсовой клеммы АКБ,

подключите один конец силового кабеля к нему после подключения другого конца к усилителю. Не устанавливайте

предохранитель(и).

8. Хорошо закрепляйте усилитель во время установки в автомобиле. Если усилитель отсоединится во время езды, он может

нанести серьезные повреждения пассажирам автомобиля или другим автомобилям. Не рекомендуется прикручивать корпус

усилителя непосредственно к металлу, это может привести к нежелательному фону.

7. Для подключения питания необходимо использовать специализированные силовые кабели.

6. Подсоедините провода входа RCA, входной сигнал должен быть между 0,2 В и 6 В (для моделей AAB-1800.1D и

AAB-2400.1 ) и 0,5 В и 8 В (для модели D AAB-1000.1 ).D

3. Подсоедините электропитание, соблюдая полярность. Подсоедините все плюсовые клеммы усилителя к кабелям,

идущему от плюсовой клеммы АКБ, а минусовые клеммы усилителя к кабелям идущим от минусовой клеммы АКБ.

2. Для подключения усилителя необходимо пустить кабель питания от места расположения аккумулятора к месту монтажа

усилителя. Силовой кабель необходимо выбирать с надлежащим норморазмером AWG (см. таблицу: выбор сечения силового

кабеля)

3 . Т ИП О В А Я П О С Л Е Д О В А Т ЕЛ Ь НО С Т Ь У С Т А Н О В К И

Благодарим Вас за приобретение продукции Deaf Bonce! Наша компания стремится к созданию чрезвычайно громких

систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед

использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве.

Пожалуйста, сохраните руководство в надежном и доступном месте.

11. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие

подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

7. Для улучшения охлаждения усилителя, рекомендуется периодически очищать корпус (радиатор) от пыли. При

очистке корпуса не рекомендуется использовать сильнодействующие растворители, так как они могут привести к

повреждению усилителя. Не используйте сжатый воздух, поскольку внутрь усилителя могут проникнуть твердые

частицы. Очистку лучше всего производить влажными салфетками или тканью.

10. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет

электропроводки, трубопроводов тормозной системы , бензопровода либо других элементов конструкции. Соблюдайте

технику безопасности! Используйте защитные очки и перчатки.

ВНИМАНИЕ! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым !!

смыслом и практикуйте безопасный звук.

3 . Не устанавливайте усилитель в подкапотном пространстве, а также в местах, подверженных воздействию воды,

повышенной влажности, пыли или грязи.

4 . Никогда не протягивайте кабели снаружи автомобиля, и возле двигающихся частей автомобиля. Это может

привести к разрушению изоляционного слоя, короткому замыканию и пожару.

К примеру, для питания усилителя мощностью 1000 Вт, необходим номинальный ток генератора из расчета 1000 Вт/13

Вольт=77 Ампер. Для более мощного усилителя необходимы более мощный генератор, а так же дополнительный АКБ.

5. Установку усилителя необходимо производить в тех местах автомобиля, где температура составляет от 0°C (32°F) до

55°C (131°F). Усилитель должен находиться в таком месте, где обеспечивается хорошая циркуляция воздуха.

Горизонтальное положение усилителя является наилучшим способом установки.

8 . Убедитесь в том, что выбранное Вами место расположения усилителя, не нарушает правильную работу

механических и электрических устройств автомобиля.

13. Выбирать сечение силового кабеля необходимо в соответствии с мощностью усилителя и данными здесь

рекомендациями. Кабели электропитания чрезвычайно важны, так как они напрямую влияют на коэффициент

демпфирования системы и качества звука. Кабели, идущие к АКБ необходимо обжимать в медные наконечники при

помощи гидравлического пресса, и хорошо закреплять к клеммам АКБ.

2. Проверьте состояние бортовой сети Вашего автомобиля, состояние аккумуляторной батареи (АКБ) и генератора.

При заведенном двигателе, в зависимости от температуры окружающей среды, напряжение выдаваемое генератором

должно быть в пределах от 14 до 14,7 Вольт. Напряжение разомкнутой цепи (НРЦ) батареи должно быть в пределах от

12,5 до 13 Вольт. Убедитесь в том, что номинального тока генератора и емкости АКБ хватит для обеспечения

повышенного потребления.

6. В процессе эксплуатации усилитель может нагреваться до 80°C (176°F). Перед тем, как трогать его, убедитесь в том,

что он не перегрет, что может быть опасно.

12. Убедитесь, что все кабели зафиксированы по всей длине. Также убедитесь, что их внешняя защитная оболочка

является негорючей. С помощью винтового зажима закрепите положительный и отрицательный кабели рядом с

соответствующими клеммами усилителя.

14. Во избежание случайных повреждений, храните усилитель в исходной упаковке до начала установки.

1. Убедитесь, что ваш автомобиль имеет электросистему напряжением 12V DC с заземлением отрицательного

полюса. Перед установкой усилителя в легковые автомобили, грузовики или автобусы проверьте напряжение

аккумуляторной батареи.

9 . Убедитесь в том, что во время установки и подключения аккумулятора, силовые кабели не замкнуты накоротко.

15. Используйте качественные медные акустические и силовые кабеля.

Шаг 1. Подключите акустический кабель от (+) клеммы усилителя к (+) клемме сабвуфера.

Шаг 2 . Подключите акустический кабель от (-) клеммы усилителя к (-) клемме сабвуфера.

Шаг 1. Один конец силового кабеля подключите к (+) клемме АКБ, второй к клемме усилителя, обозначенной +12 . Не V

забудьте защитить плюсовой силовой кабель предохранителем соответствующего номинала.

Шаг 3. Один конец кабеля подключите к клемме выхода Remote на ГУ, второй конец к клемме усилителя, обозначенной

REM.

Шаг 2. Один конец силового кабеля подключите к (-) клемме АКБ, второй конец силового кабеля заземления подключите

к клеммам, обозначенным GND.

Шаг 1. Один конец кабеля подключите к клеммам выходов на ГУ, второй конец к входам на усилителе, RCA RCA RCA

обозначенным INPUT.

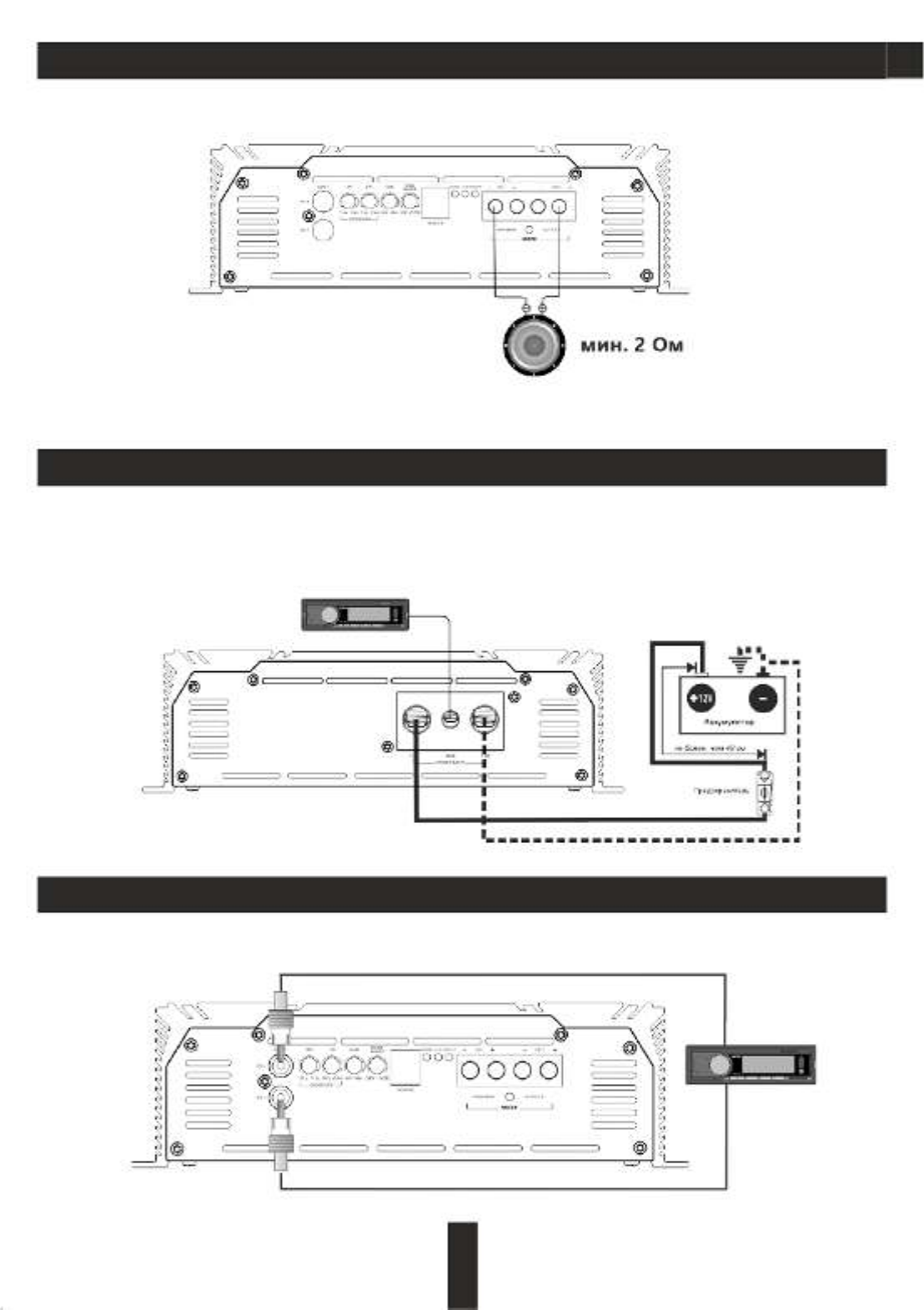

Стандартная схема подключения двухканального усилителя к АКБ

Стандартная схема подключения двухканального усилителя к одному сабвуферу

Стандартная схема подключения двухканального усилителя к ГУ

Для моделей 2 , 8 2 , 24 2 рабочее напряжение составляет 9-1 В.AAB-1000. D AAB-1 00. D AAB- 00. D 5

Внимание!!! Минимально допустимое сопротивление для мостового включения - 2 Ом.

Produkspesifikasjoner

Merke:	Deaf Bonce
Kategori:	Mottaker
Modell:	Apocalypse AAB-2400.2D

Trenger du hjelp?

Hvis du trenger hjelp med Deaf Bonce Apocalypse AAB-2400.2D still et spørsmål nedenfor, og andre brukere vil svare deg

Ditt navn*

Din e-post*

Skriv spørsmålet ditt her

Mottaker Deaf Bonce Manualer

Deaf Bonce Hannibal AHL-200.4 Bruksanvisning

17 Februar 2025

Deaf Bonce Avatar ATU-1000.4 Bruksanvisning

14 Januar 2025

Deaf Bonce Apocalypse AAP-1200.1D Atom Plus Bruksanvisning

14 Januar 2025

Deaf Bonce Apocalypse AAP-350.1D Atom Plus Bruksanvisning

14 Januar 2025

Deaf Bonce Apocalypse AAP-800.1D Atom Plus Bruksanvisning

14 Januar 2025

Deaf Bonce Apocalypse AAK-4000.1D Bruksanvisning

14 Januar 2025

Deaf Bonce Machete MMA-2200D Bruksanvisning

14 Januar 2025

Deaf Bonce Machete MLA-4080 Bruksanvisning

14 Januar 2025

Deaf Bonce Apocalypse AAP-2100.1D Atom Plus Bruksanvisning

14 Januar 2025

Deaf Bonce AAB-2000.1D Atom Bruksanvisning

14 Januar 2025

Mottaker Manualer

Nyeste Mottaker Manualer

Ram Audio W 12044 25 Bruksanvisning

19 August 2025

Ram Audio DALIM 10Q Bruksanvisning

19 August 2025

Ram Audio MDi8-6K BS/P Bruksanvisning

19 August 2025

Ram Audio MDi4-12K S/X Bruksanvisning

19 August 2025

Ram Audio MDi4-12K BS/P Bruksanvisning

19 August 2025

Ram Audio DENEB 5Q GPIO Bruksanvisning

19 August 2025

Ram Audio Zetta 210 Bruksanvisning

19 August 2025

Ram Audio Pi2-5K D Bruksanvisning

19 August 2025

Ram Audio MDi2-6K S/X Bruksanvisning

19 August 2025

Ram Audio MDi2-6K BS/P Bruksanvisning

19 August 2025
