Side 1/100

LAK 3IMR

LAK 6IMR

LAK 9IMR

LAK 14IMR

LAK 14ITR

Bestell-Nr. | Order no. | No de commande: 452162.66.09a DE | EN | FR · FD 0108

LAK 3IMR

LAK 6IMR

LAK 9IMR

LAK 14IMR

LAK 14ITR

Montage- und

Gebrauchsanweisung

Split-Luft/Wasser-

Wärmepumpe

mit Hydrobox

Installation and

Operating Instruction

Split air-to-water

heat pump

with hydrobox

Instuctions d‘installation

et d‘utilisation

Pompe à chaleur deux

unités air/eau avec tour

hydraulique combinée

Glen

Dimplex

Deutschland

Dimplex

www.glendimplex.de 452162.66.09a · FD 0108 DE-1

LAK 3IMR - LAK 14ITR Deutsch

Inhaltsverzeichnis

1 Sicherheitshinweise....................................................................................................................................DE-2

1.1 Symbole und Kennzeichnung......................................................................................................................................DE-2

1.2 Wichtige Hinweise ...........................................................................................................................................................DE-2

1.3 Bestimmungsgemäßer Gebrauch ..............................................................................................................................DE-2

1.4 Gesetzliche Vorschriften und Richtlinien.................................................................................................................DE-2

2 Verwendungszweck ...................................................................................................................................DE-3

2.1 Anwendungsbereich.......................................................................................................................................................DE-3

2.2 Allgemeine Eigenschaften ............................................................................................................................................DE-3

3 Lieferumfang................................................................................................................................................DE-3

3.1 Inneneinheit .......................................................................................................................................................................DE-3

3.2 Schaltblech.........................................................................................................................................................................DE-3

3.3 Wärmepumpenmanager ...............................................................................................................................................DE-3

4 Außeneinheit ................................................................................................................................................DE-4

4.1 Aufstellung .........................................................................................................................................................................DE-4

4.2 Vorsichtshinweise im Winter und bei jahreszeitlich bedingten Winden .......................................................DE-6

5 Montage Inneneinheit................................................................................................................................DE-6

5.1 Allgemein ............................................................................................................................................................................DE-6

5.2 Befestigung Inneneinheit..............................................................................................................................................DE-6

5.3 Heizungsseitiger Anschluss..........................................................................................................................................DE-7

6 Inbetriebnahme ...........................................................................................................................................DE-8

6.1 Allgemein ............................................................................................................................................................................DE-8

6.2 Vorbereitung......................................................................................................................................................................DE-8

6.3 Vorgehensweise bei Inbetriebnahme .......................................................................................................................DE-8

7 Anschluss der Rohrleitungen und Kabel ...............................................................................................DE-9

7.1 Kältemittelrohre................................................................................................................................................................DE-9

7.2 Elektrische Anschlüsse................................................................................................................................................DE-11

7.3 Abschließende Arbeiten .............................................................................................................................................DE-12

7.4 Dichtigkeitsprüfung und Evakuieren......................................................................................................................DE-13

8 Prüfpunkte, Wartung und Störungsbehebung................................................................................. DE-14

8.1 Checkliste vor Inbetriebnahme ................................................................................................................................DE-14

8.2 Wartung............................................................................................................................................................................DE-15

8.3 Störungsbehebung.......................................................................................................................................................DE-15

8.4 Kennlinien Temperaturfühler Außengerät............................................................................................................ DE-16

8.5 Kennlinien Temperaturfühler Inneneinheit ..........................................................................................................DE-16

9 Reinigung / Pflege ...................................................................................................................................DE-17

9.1 Pflege ................................................................................................................................................................................DE-17

9.2 Reinigung Heizungsseite............................................................................................................................................DE-17

10 Störungen / Fehlersuche........................................................................................................................ DE-17

11 Außerbetriebnahme / Entsorgung....................................................................................................... DE-17

12 Geräteinformation.................................................................................................................................... DE-18

13 Produktinformationen gemäß Verordnung (EU) Nr.813/2013, Anhang II, Tabelle 2 .............. DE-20

Anhang · Appendix · Annexes ............................................................................................................................. A-I

Maßbilder / Dimension Drawings / Schémas cotés............................................................................................... A-II

Diagramme / Diagrams / Diagrammes.....................................................................................................................A-IX

Stromlaufpläne / Circuit diagrams / Schémas électriques .................................................................................A-XI

Hydraulische Einbindungsschemen /

Hydraulic integration diagrams / Schémas d'intégration hydraulique ......................................................... A-XXI

Konformitätserklärung / Declaration of Conformity / Déclaration de conformité ..................................A-XXIV

DE-2 452162.66.09a · FD 0108 www.glendimplex.de

Deutsch LAK 3IMR - LAK 14ITR

1 Sicherheitshinweise

1.1 Symbole und Kennzeichnung

Besonders wichtige Hinweise sind in dieser Anleitung mit ACH-

TUNG! und HINWEIS gekennzeichnet.

ACHTUNG!

Unmittelbare Lebensgefahr oder Gefahr für schwere

Personenschäden oder schwere Sachschäden.

HINWEIS

Risiko für Sachschäden oder leichte Personenschäden oder

wichtige Informationen ohne weitere Gefahren für Personen

und Sache.

1.2 Wichtige Hinweise

Die Funktionssicherheit des Sicherheitsventils ist in regelmäßi-

gen Abständen zu überprüfen. Eine jährliche Wartung durch

eine Fachfirma wird empfohlen.

Der Ablauf des Sicherheitsventils sollte einsehbar in einen

Schmutzwasser-Abfluss führen.

Der Errichter der Heizanlage muss eigenverantwortlich prüfen,

ob ein zusätzliches Ausdehnungsgefäß erforderlich ist.

Durch eine vernünftige Betriebsweise sind erhebliche Energie-

einsparungen möglich. Im Wärmepumpenbetrieb sollte die

Heizwassertemperatur so gering wie nötig sein. Die Auslegung

der Systemtemperatur obliegt dem Planer der Heizungsanlage.

Bei Installation einer Fußbodenheizung sollte ein sinnvoller

Wert für die maximale Vor- bzw. Rücklauftemperatur im

Wärmepumpenmanager eingestellt werden. Die Position des

Temperaturfühlers ist hierbei zu beachten.

1.3 Bestimmungsgemäßer

Gebrauch

Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver-

wendungszweck freigegeben. Ein anderer oder darüber hinaus

gehender Gebrauch gilt als nicht bestimmungsgemäß. Dazu

zählt auch die Beachtung der zugehörigen Projektierungsun-

terlagen. Änderungen oder Umbauten am Gerät sind zu unter-

lassen.

1.4 Gesetzliche Vorschriften und

Richtlinien

Diese Wärmepumpe ist gemäß Artikel 1, Abschnitt 2 k) der EU-

Richtlinie 2006/42/EG (Maschinenrichtlinie) für den Gebrauch

im häuslichen Umfeld bestimmt und unterliegt damit den An-

forderungen der EU-Richtlinie 2014/35/EU (Niederspannungs-

richtlinie). Sie ist damit ebenfalls für die Benutzung durch Laien

zur Beheizung von Läden, Büros und anderen ähnlichen Ar-

beitsumgebungen, von landwirtschaftlichen Betrieben und von

Hotels, Pensionen und ähnlichen oder anderen Wohneinrich-

tungen vorgesehen.

Bei der Konstruktion und Ausführung des LWPS-Gerätes wur-

den alle entsprechenden EU-Richtlinien, DIN- und VDE-Vor-

schriften eingehalten (siehe CE-Konformitätserklärung).

Beim elektrischen Anschluss des LWPS-Gerätes sind die ent-

sprechenden VDE-, EN- und IEC-Normen einzuhalten. Außer-

dem müssen die Anschlussbedingungen der Versorgungsnetz-

betreiber beachtet werden.

Beim Anschließen der Heizungsanlage sind die einschlägigen

Vorschriften einzuhalten. Weiterhin sind bei dem Anschluss des

LWPS-Gerätes an die Trinkwasserversorgung die für die örtli-

che Trinkwasserversorgung geltenden Vorschriften zu beach-

ten.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie

von Personen mit verringerten physischen, sensorischen oder

mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen

benutzt werden, wenn sie beaufsichtigt oder bezüglich des si-

cheren Gebrauchs des Gerätes unterwiesen wurden und die

daraus resultierenden Gefahren verstehen.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Be-

nutzer- Wartung dürfen nicht von Kindern ohne Beaufsichti-

gung durchgeführt werden.

ACHTUNG!

Für den Betrieb und die Wartung einer Wärmepumpe sind die

rechtlichen Anforderungen des Landes einzuhalten, in dem

die Wärmepumpe betrieben wird. Je nach

Kältemittelfüllmenge ist die Dichtheit der Wärmepumpe in

regelmäßigen Abständen durch entsprechend geschultes

Personal zu überprüfen und zu protokollieren.

Nähere Angaben dazu befinden sich im beiliegenden Logbuch.

www.glendimplex.de 452162.66.09a · FD 0108 DE-3

LAK 3IMR - LAK 14ITR Deutsch

2 Verwendungszweck

2.1 Anwendungsbereich

Die Inneneinheit bildet die Schnittstelle zwischen einer rever-

siblen Wärmepumpe und dem Heiznetz im Gebäude. Die Inne-

neinheit beinhaltet alle hydraulischen Komponenten die zwi-

schen Wärmeerzeugung und Wärmeverteilung mit einem

ungemischten Heizkreis benötigt werden.

2.2 Allgemeine Eigenschaften

Geringer Installationsaufwand

Anschlussfertig

Die stufenlos arbeitende Umwälzpumpe ermöglicht eine

bedarfsabhängige Leistungsanpassung.

bei LAK 6IMR - LAK 14ITR:

Umschaltbare Rohrheizung (2/4/6 kW) zur Heizungsunter-

stützung

bei LAK 3IMR:

mit 2 kW (Festwert) Rohrheizung

3 Lieferumfang

3.1 Inneneinheit

Hydraulische Komponenten

Ungemischter Heizkreis inkl. geregelter Umwälzpumpe

2. Wärmeerzeuger elektrische Rohrheizung, Heizleistung

von 2, 4 bis 6 kW, abgesichert über Sicherheitstemperatur-

begrenzer

Sicherheitstechnische Ausstattung:

Sicherheitsventil, Ansprechdruck 2,5 bar

Kältetechnische Komponenten

Wärmetauscher Kältemittel / Heizwasser

Anschlüsse für Splitleitung

HINWEIS

Außenfühler wird von der Außeneinheit standardmäßig zur

Verfügung gestellt. Anschluss eines externen Fühlers ist

möglich Kap. 8.5.2 auf S. 16.

3.2 Schaltblech

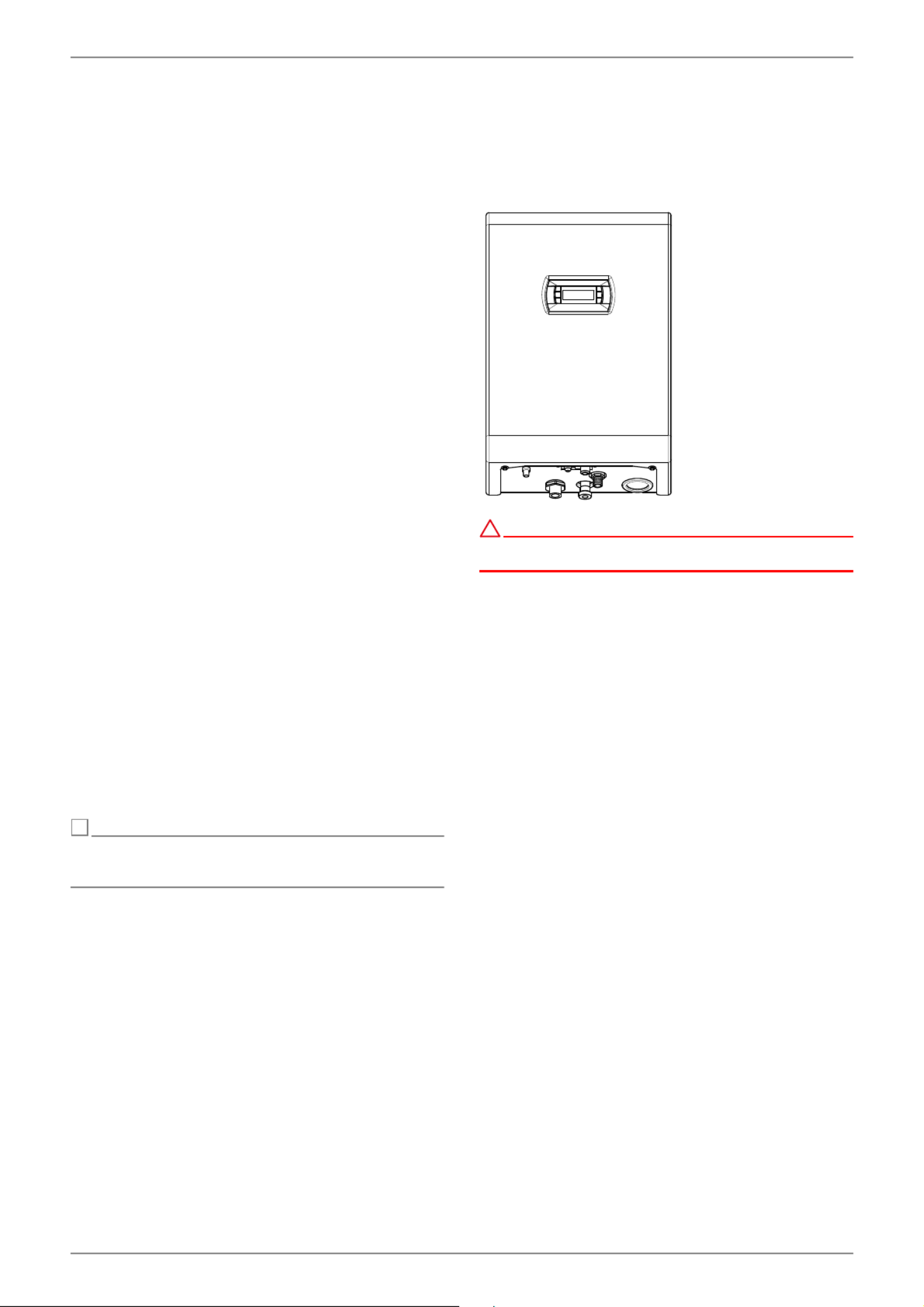

Um an das Geräteinnere zu gelangen, ist die Abdeckung zu de-

montieren.

Dazu sind die beiden Schrauben an der Unterseite zu lockern.

Danach ist die Abdeckung nach oben abzunehmen.

ACHTUNG!

Vor Öffnen des Gerätes ist sicherzustellen, dass alle

Stromkreise spannungsfrei geschaltet sind.

Nach der Demontage der Abdeckung ist der Elektrobereich frei

zugänglich.

Auf dem Schaltblech befinden sich die Netzanschluss-

klemmen, Heizungsschütze, Anschlussklemmen für die Verbin-

dungsleitung zur Wärmepumpe und der Wärmepumpenmana-

ger.

3.3 Wärmepumpenmanager

Der integrierte Wärmepumpenmanager ist ein komfortables

elektronisches Regel- und Steuergerät. Er steuert und über-

wacht die gesamte Heizungsanlage in Abhängigkeit von der

Außentemperatur, die Warmwasserbereitung und die sicher-

heitstechnischen Einrichtungen.

Funktionsweise und Handhabung des Wärmepum-

penmanagers sind in der beiliegenden Gebrauchsanweisung

beschrieben.

DE-4 452162.66.09a · FD 0108 www.glendimplex.de

Deutsch LAK 3IMR - LAK 14ITR

4 Außeneinheit

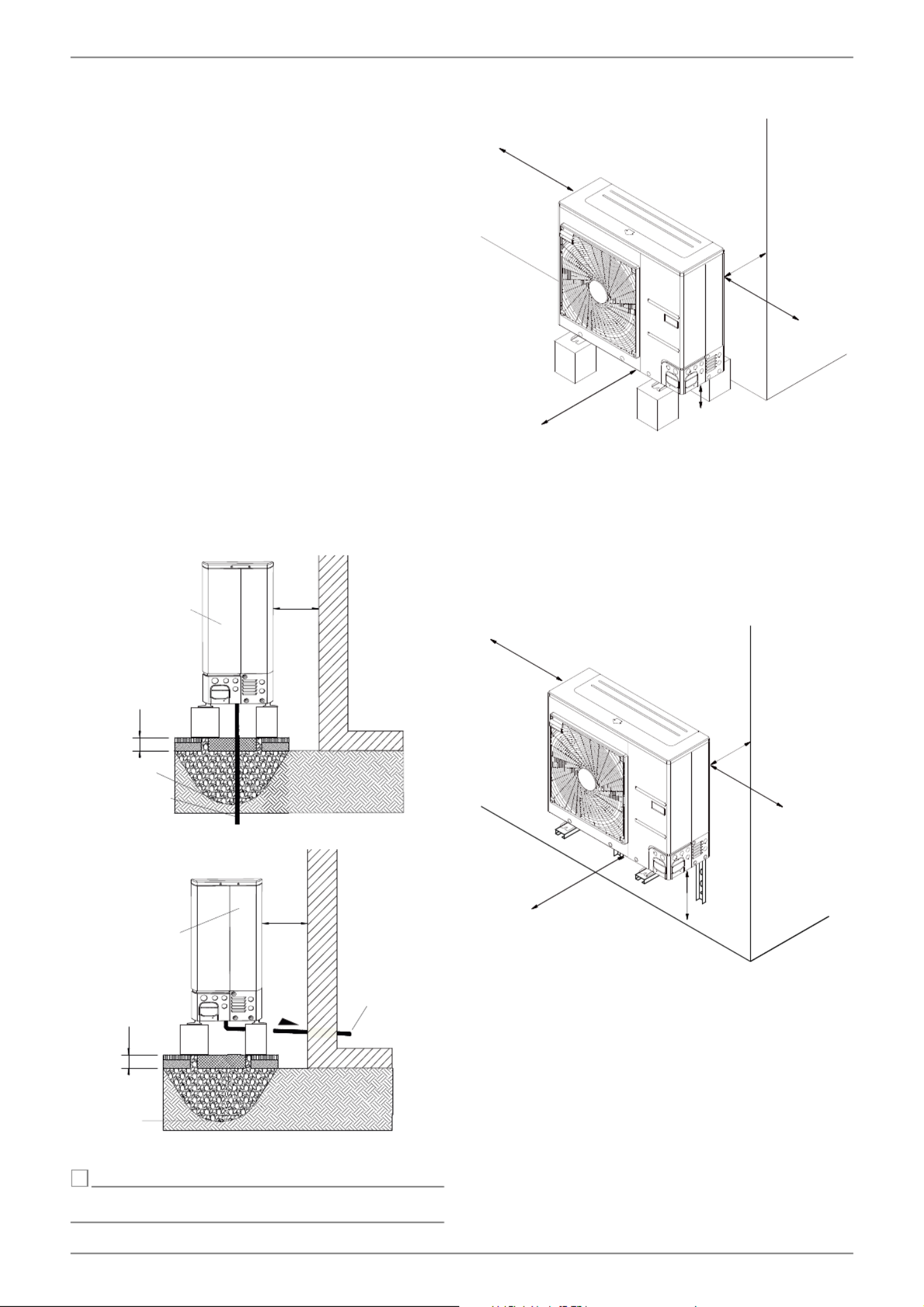

4.1 Aufstellung

Es wird empfohlen, die Außeneinheit wandnah auf einem

vom Gebäude getrennten Fundament zu montieren mit

einem Abstand von mindestens 0,3 m an der Ansaugseite

(Abb. 4.1 + Abb. 4.2).

Falls eine Überdachung gegen direkte Sonneneinstrah-

lung, Regen oder Schnee angebracht wird, darf der Wär-

meaustausch des Gerätes nicht behindert werden.

Bei freier Aufstellung ist das Fundament auf der An-

saugseite bündig mit dem Geräte abzuschließen. Dies ver-

meidet, dass sich Schnee zwischen Fundament und Ver-

dampfer aufbaut.

Die angegebenen Mindestabstände (Abb. 4.1) sind einzu-

halten.

Der Montageort ist so zu wählen, dass Personen möglichst

nicht durch warme/kalte Luftbewegungen bzw. Schalle-

missionen belästigt werden.

Die Kondensatwanne bietet verschiedene Möglichkeiten

für den Kondensatablauf. In wärmeren Regionen kann das

Kondensat frei aus dem Gerät ablaufen. In Regionen mit

längeren Frostperioden ist ein kontrollierter Kondensatab-

lauf sicherzustellen.

Abb. 4.1

Abb. 4.2

HINWEIS

Die Wärmepumpe ist nicht für die Nutzung über 2000 Meter

(NHN) bestimmt.

Abb. 4.3

Eine Montage auf Wandkonsolen wird nicht empfohlen, da es

häufig zu Schallproblemen kommen kann.

Falls diese Aufstellungsvariante gewählt wird, sind folgende

Punkte zu beachten:

Gummipuffer vorsehen

Gewicht der Außeneinheit beachten

maximale Höhe der Wandkonsole über Boden 1 m

Mindestabstände sind einzuhalten

Abb. 4.4

0,2 m

0,3 m

Wärmepumpe

Kondensatablauf

Frostgrenze

0,3 m

0,2 m

> 5%

Wärmepumpe

Kondensatablauf

Frostgrenze

1,5 m

2 m

1,5 m

2 m

www.glendimplex.de 452162.66.09a · FD 0108 DE-5

LAK 3IMR - LAK 14ITR Deutsch

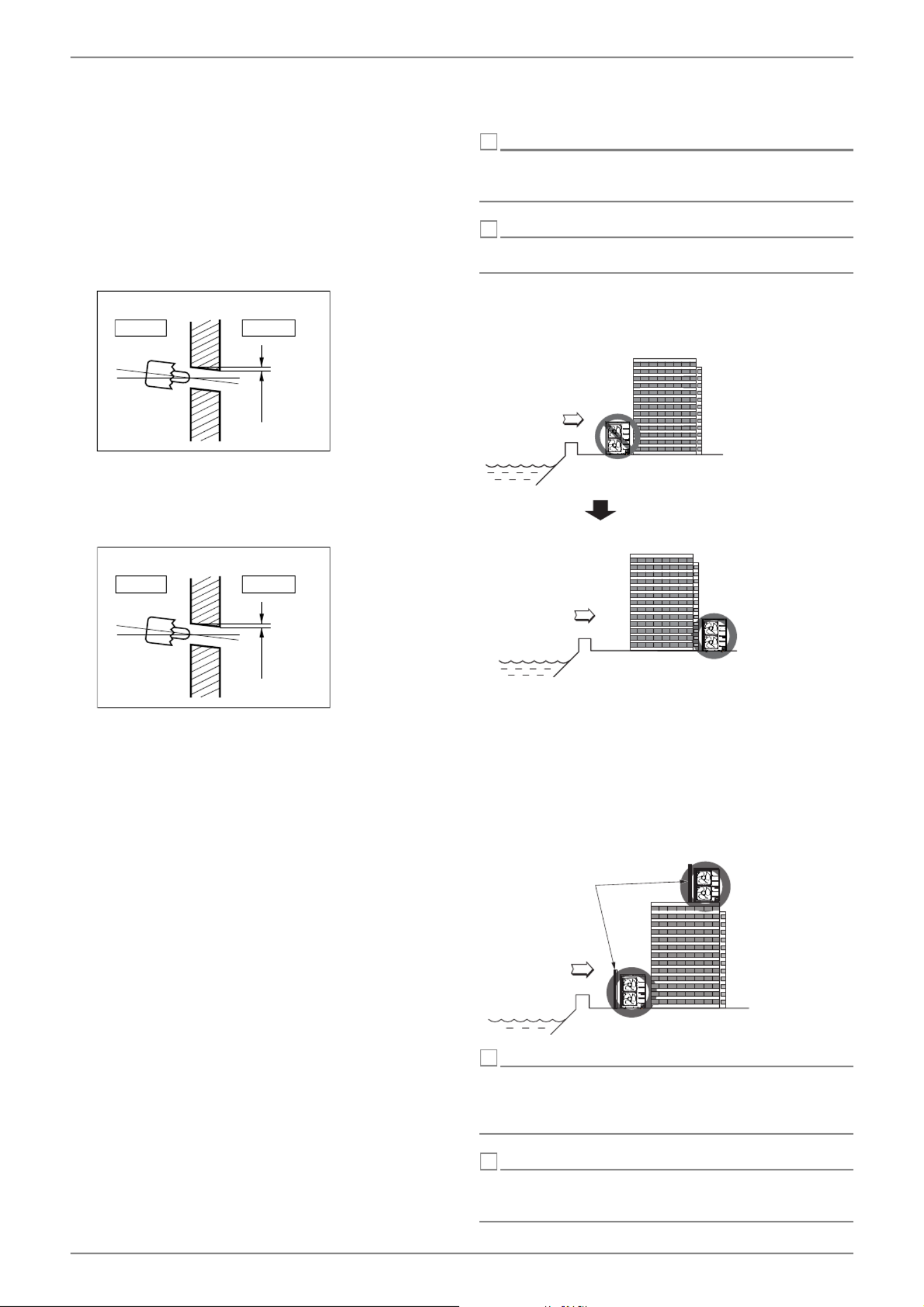

4.1.1 Wanddurchbruch für Split- und

Elektroleitungen

Zum Verlegen der Split- und Elektroleitungen gehen Sie

bitte wie folgt vor:

Bohren Sie eine 70 mm-Öffnung für die Rohrleitungen mit

einem Kernbohrer.

Die Rohrleitungsöffnung sollte zum Außengerät hin leicht

geneigt sein, sodass kein Regen in das Gebäude eindrin-

gen kann.

4.1.2 Wanddurchbruch für

Kondensatablauf

4.1.3 Montage in Küstengebieten

HINWEIS

Die Luft-Wasser-Wärmepumpe darf NICHT in Gebieten

montiert werden, an denen korrosive Gase wie z. B. Säuren

oder alkalische Gase auftreten können.

HINWEIS

Falls das Außengerät in einem Küstengebiet montiert wird,

sollte ein direkter Seewind vermieden werden.

Fall 1: Falls das Außengerät in einem Küstengebiet montiert

wird, sollte ein direkter Seewind vermieden werden. Montieren

Sie das Außengerät entgegen der Seewindrichtung.

Fall 2: Falls das Außengerät in Seewindrichtung montiert wird,

errichten Sie einen Windschutz, um den Seewind abzufangen.

Der Windschutz sollte robust genug sein, um den Seewind-

abzufangen, etwa aus Beton.

Höhe und Breite des Windschutzes sollten mindestens

150% des Außengerätes betragen.

Es sollte ein Abstand von mindestens 700 mm zum Außen-

gerät eingehalten werden, um einen ausreichenden Luft-

strom zu gewährleisten.

HINWEIS

Falls die beschriebenen Anforderungen bei der Montage in

Küstengebieten nicht eingehalten werden können, setzen Sie

sich bitte mit Dimplex Mitarbeitern in Verbindung, um weitere

Hinweise zum Korrosionsschutz zu erhalten.

HINWEIS

Staub- und Salzverunreinigungen am Wärmetauscher sollten

regelmäßig (mindestens jährlich) mit Wasser gereinigt

werden.

Wand

5~7mm

AußengerätInnengerät

Wand

5~7mm

Außengerät Innengerät

dniweeS

Seewind

Windschutz

DE-6 452162.66.09a · FD 0108 www.glendimplex.de

Deutsch LAK 3IMR - LAK 14ITR

4.2 Vorsichtshinweise im Winter

und bei jahreszeitlich bedingten

Winden

In Schneegebieten oder an sehr kalten Orten müssen aus-

reichende Schutzmaßnahmen getroffen werden, um den

ordnungsgemäßen Betrieb des Gerätes zu gewährleisten.

Montieren Sie das Außengerät so, dass Schnee nicht direkt

auf das Gerät fallen kann. Wenn sich Schnee im Lufteinlass

ansammelt und gefriert, können Fehlfunktionen auftreten.

Montieren Sie in Gebieten mit Schneefall eine Abdeckung.

Montieren Sie das Außengerät in Gebieten mit viel Schnee-

fall mindestens auf mittlere Schneefallhöhe (durchschnitt-

licher jährlicher Schneefall).

Falls sich mehr als 100 mm Schnee auf dem Außengerät

ansammelt, sollte der Schnee vor dem Betrieb beseitigt

werden.

HINWEIS

Ansaug- und Auslassöffnung des Außengerätes möglichst

nicht gegen den Wind ausrichten.

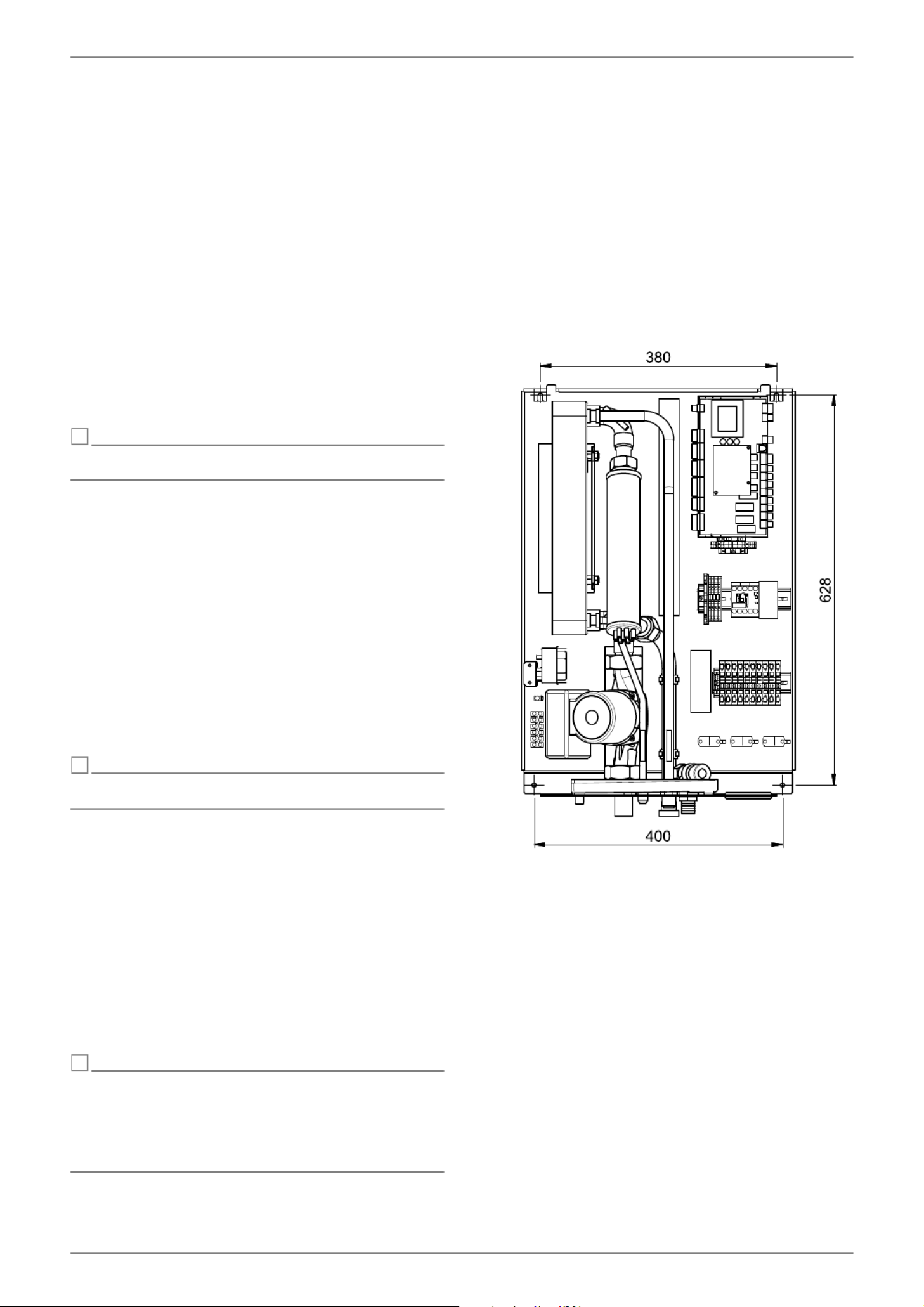

5 Montage Inneneinheit

5.1 Allgemein

Das Gerät ist grundsätzlich in Innenräumen an einer ebenen

und glatten Wand zu montieren. Wartungsarbeiten können pro-

blemlos von der Bedienseite durchgeführt werden (ein seitli-

cher Mindestabstand ist nicht erforderlich). Dies ist gewährleis-

tet, wenn ein Abstand von ca. 1 m an der Frontseite eingehalten

wird. Die Inneneinheit sollte in einer Höhe von ca. 1,30 m mon-

tiert werden. Der Einbau muss in einem frostsicheren Raum

und über kurze Leitungswege erfolgen.

HINWEIS

Die Aufstellung und Installation muss von einer zugelassenen

Fachfirma erfolgen.

Bei Installation der Inneneinheit ist die Tragfähigkeit der Wand

zu prüfen und aus akustischen Gründen die Schwingungsent-

koppelung sehr sorgfältig zu planen.

An der Inneneinheit sind folgende Anschlüsse herzustellen.

Vor-/ Rücklauf Heizungsanlage

Ablauf Sicherheitsventil

Stromversorgung

Spannungsversorgung

Split-Kältemittelleitung

Kondensatablauf

Anschluss Ausdehnungsgefäß (optional)

HINWEIS

Bei der Demontage der Gerätehaube ist zu berücksichtigen,

dass die Länge der Verbindungsleitung - zwischen dem

Bedienteil in der Gerätehaube und dem Regler auf dem

Schaltblech - nur 1,5m beträgt. Kann die demontierte

Gerätehaube nur weiter entfernt abgestellt werden, ist zuvor

die Steckverbindung am Regler oder am Bedienteil zu lösen.

5.2 Befestigung Inneneinheit

Die Inneneinheit wird mit den mitgelieferten Schrauben und

Dübeln (8 mm) an der Wand befestigt. Dabei ist wie folgt vorzu-

gehen:

Dübel für die oberen Befestigungsösen anbringen.

Schraube so weit in die Dübel einschrauben, dass die Inne-

neinheit noch eingehängt werden kann.

Inneneinheit an den oberen Befestigungsösen einhängen.

Lage der seitlichen Befestigungsbohrungen markieren.

Inneneinheit wieder aushängen

Dübel für die seitlichen Befestigungssbohrungen setzen.

Inneneinheit oben wieder einhängen und festschrauben.

www.glendimplex.de 452162.66.09a · FD 0108 DE-7

LAK 3IMR - LAK 14ITR Deutsch

5.3 Heizungsseitiger Anschluss

Die heizungsseitigen Anschlüsse an der Inneneinheit sind mit

1“ flachdichtendem Außengewinde versehen. Beim Anschluss

muss an den Übergängen mit einem Schlüssel gegengehalten

werden.

Am Sicherheitsventil befindet sich eine Schlauchtülle zum

bauseitigen Anschluss eines Kunststoffschlauchs. Dieser sollet

in einen Siphon bzw. Abfluss geführt werden.

Bevor die heizwasserseitigen Anschlüsse der Wärmepumpe er-

folgen, muss die Heizungsanlage gespült werden, um eventuell

vorhandene Verunreinigungen, Reste von Dichtmaterial oder

Ähnliches zu entfernen. Ein Ansammeln von Rückständen im

Verflüssiger kann zum Totalausfall der Wärmepumpe führen.

Nach erstellter heizungsseitiger Installation ist die Heizungsan-

lage zu füllen, zu entlüften und abzudrücken.

Beim Füllen der Anlage ist folgendes zu beachten:

unbehandeltes Füll- und Ergänzungswasser muss Trink-

wasserqualität haben (farblos, klar, ohne Ablagerungen)

das Füll- und Ergänzungswasser muss vorfiltriert sein (Po-

renweite max. 6 µm).

Eine Steinbildung in Warmwasserheizungsanlagen kann nicht

vermieden werden, ist aber in Anlagen mit Vorlauftemperaturen

kleiner 60 °C vernachlässigbar gering. Bei Hochtemperatur-

Wärmepumpen und vor allem bei bivalenten Anlagen im gro-

ßen Leistungsbereich (Kombination Wärmepumpe + Kessel)

können auch Vorlauftemperaturen von 60 °C und mehr erreicht

werden. Daher sollte das Füll- und Ergänzungswasser nach VDI

2035 - Blatt 1 folgende Richtwerte erfüllen. Die Werte der Ge-

samthärte können der Tabelle entnommen werden.

Abb. 5.1:Richtwerte für Füll- und Ergänzungswasser nach VDI 2035

Bei Anlagen mit überdurchschnittlich großem spezifischem An-

lagenvolumen von 50 l/kW empfiehlt die VDI 2035 den Einsatz

von vollentsalztem Wasser und einem pH-Stabilisator um die

Korrosionsgefahr in der Wärmepumpe und der Heizungsanlage

zu minimieren.

ACHTUNG!

Bei vollentsalztem Wasser ist darauf zu achten, dass der

minimal zulässige pH-Wert von 7,5 (minimal zulässiger Wert

für Kupfer) nicht unterschritten wird. Eine Unterschreitung

kann zur Zerstörung der Wärmepumpe führen.

HINWEIS

Falls das Gerät an einem vorhandenen hydraulischen

Wasserkreislauf angeschlossen wird, müssen die

hydraulischen Rohrleitungen unbedingt gereinigt werden, um

Rückstände und Kalk zu entfernen.

Im Heizkreis ist bauseits eine entsprechende Entlüftungsein-

richtung, ein Füll- und Entleerungshahn und ein Schmutzfänger

vorzusehen.

Weiter ist es empfehlenswert vor der Einbindung der Innenein-

heit im Heizungsrücklauf eine Absperrvorrichtung vorzusehen.

Mindestheizwasserdurchsatz

Der Mindestheizwasserdurchsatz der Wärmepumpe ist in

jedem Betriebszustand der Heizungsanlage sicherzustellen mit

mindestens 50 l (Pufferspeicher bei Einzelraumregelung bzw.

Fußbodenheizungssystem mit 50 l-Mindestvolumen bei geöff-

neten Heizkreisen). Eine Unterschreitung des Mindestheizwas-

serdurchsatzes kann zum Totalschaden der Wärmepumpe

durch ein Aufgefrieren des Plattenwärmetauschers im Kälte-

kreislauf führen.

HINWEIS

Der Einbau eines Durchflussschalters (DFS LAK bzw. VSH LAK)

ist zwingend erforderlich um den Wasserdurchsatz vor

Verdichterstart und während der Abtauung sicherzustellen.

Der Nenndurchfluss wird in Abhängigkeit der max. Vorlauftem-

peratur in den Geräteinformationen angegeben und ist bei der

Projektierung zu berücksichtigen. Bei Auslegungstemperatu-

ren unter 30 °C im Vorlauf ist zwingend auf den max. Volumen-

strom mit 5 K Spreizung bei A7/W35 auszulegen.

Der angegebene Nenndurchfluss (Siehe “Geräteinformation”

auf Seite 18.) ist in jedem Betriebszustand zu gewährleisten. Ein

eingebauter Durchflussschalter dient ausschließlich zur Ab-

schaltung der Wärmepumpe bei einem außergewöhnlichem

und abruptem Abfall des Heizwasserdurchsatzes und nicht zur

Überwachung und Absicherung des Nenndurchflusses.

Frostschutz

Bei Wärmepumpeninnenteile, die frostgefährdet aufgestellt

sind, ist bei Bedarf eine manuelle Entleerung vorzusehen. So-

fern Wärmepumpenmanager und Heizungsumwälzpumpe be-

triebsbereit sind, arbeitet die Frostschutzfunktion des Wärme-

pumpenmanagers. Bei Außerbetriebnahme der Wärmepumpe

oder Stromausfall ist die Anlage zu entleeren. Bei Wärmepum-

penanlagen, an denen ein Stromausfall nicht erkannt werden

kann (Ferienhaus), ist das hydraulische Netz mit einem geeigne-

ten Frostschutz zu betreiben.

HINWEIS

Vom Monteur sollte eine chemische Behandlung zur

Vermeidung von Rost durchgeführt werden.

Gesamtheiz-

leistung in kW

Summe

Erdalkalien in mol/

m³ bzw. mmol

Spezifisches Anlagenvolumen

(VDI 2035) in l/kW

< 20 20 < 50 50

Gesamthärte in °dH

< 50 2,0 16,8 11,2

< 0,111

50 - 200 2,0  11,2 8,4

200 - 600 1,5 8,4 < 0,111

> 600 < 0,02 < 0,111

1. Dieser Wert liegt außerhalb des zulässigen Werts für Wärmetauscher in

Wärmepumpen.

DE-8 452162.66.09a · FD 0108 www.glendimplex.de

Deutsch LAK 3IMR - LAK 14ITR

6 Inbetriebnahme

6.1 Allgemein

Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten,

sollte diese von einem vom Werk autorisierten Kundendienst

durchgeführt werden. Unter bestimmten Bedingungen ist

damit eine zusätzliche Garantieleistung verbunden (vgl. Garan-

tieleistung).

6.2 Vorbereitung

Vor der Inbetriebnahme müssen folgende Punkte geprüft wer-

den:

Alle Anschlüsse der Inneneinheit müssen wie in Kapitel 5.1

beschrieben montiert sein.

Alle Anschlüsse der Außeneinheit müssen wie in Kapitel 7

beschrieben montiert sein.

Im Heizkreislauf müssen alle Schieber, die den korrekten

Fluss des Heizwassers behindern könnten, geöffnet sein.

Der Luftansaug-/-ausblasweg muss frei sein.

Die Einstellungen des Wärmepumpenmanagers müssen

gemäß seiner Gebrauchsanweisung auf die Heizungsan-

lage abgestimmt sein.

Der Heizwasserkreis muss vollständig befüllt und entlüftet

sein.

Der Kondensatablauf muss sichergestellt sein.

Der Ablauf des Heizwasserüberdruckventils muss sicher-

gestellt werden.

Entlüftung der Heizungsanlage:

Es ist sicherzustellen, dass alle Heizkreise offen sind, Sys-

tem an höchster Stelle entlüften, ggf. Wasser nachfüllen

(statischen Mindestdruck einhalten).

6.3 Vorgehensweise bei

Inbetriebnahme

Die Inbetriebnahme der Wärmepumpe erfolgt über den

Wärmepumpenmanager. Die Einstellungen müssen gemäß

dessen Anweisung vollzogen werden.

Bei monoenergetischen Anlagen ist der Heizstab während der

Inbetriebnahme zu deaktivieren.

Bei Heizwassertemperaturen kleiner 7 °C ist eine Inbetrieb-

nahme nicht möglich. Das Wasser im Pufferspeicher muss mit

dem 2. Wärmeerzeuger auf mindestens 18 °C aufgeheizt wer-

den.

Anschließend muss folgender Ablauf eingehalten werden, um

die Inbetriebnahme störungsfrei zu realisieren:

1) Alle Verbraucherkreise sind zu schließen.

2) Der Wasserdurchsatz der Wärmepumpe ist sicherzustel-

len.

3) Am Manager Betriebsart "Automatik" wählen.

4) Im Menü Sonderfunktionen muss das Programm "Inbe-

triebnahme" gestartet werden.

5) Warten, bis eine Rücklauftemperatur von mindestens

25 °C erreicht wird.

6) Anschließend werden die Ventile der Heizkreise nachein-

ander wieder langsam geöffnet, und zwar so, dass der

Heizwasserdurchsatz durch leichtes Öffnen des betreffen-

den Heizungskreises stetig erhöht wird. Die Heizwas-

sertemperatur im Pufferspeicher darf dabei nicht unter

20 °C absinken, um jederzeit eine Abtauung der Wärme-

pumpe zu ermöglichen.

7) Wenn alle Heizkreise voll geöffnet sind und eine Rück-

lauftemperatur von mindestens 18 °C gehalten wird, ist die

Inbetriebnahme abgeschlossen.

ACHTUNG!

Ein Betrieb der Wärmepumpe mit niedrigeren

Systemtemperaturen kann zum Totalausfall der

Wärmepumpe führen. Nach einem längeren Stromausfall ist

die oben genannte Vorgehensweise für die Inbetriebnahme

anzuwenden.

Wärmequellen-

temperatur max. Temperaturspreizung

zwischen Heizungsvor- und Rück-

lauf

von bis

-20 °C -15 °C 4 K

-14 °C -10 °C 5 K

-9 °C -5 °C 6 K

-4 °C 0 °C 7 K

1 °C 5 °C 8 K

6 °C 10 °C 9 K

11 °C 15 °C 10 K

16 °C 20 °C 11 K

21 °C 25 °C 12 K

26 °C 30 °C 13 K

31 °C 35 °C 14 K

www.glendimplex.de 452162.66.09a · FD 0108 DE-9

LAK 3IMR - LAK 14ITR Deutsch

7 Anschluss der

Rohrleitungen und Kabel

In diesem Kapitel werden die Kältemittelrohranschlüsse und die

elektrischen Kabelanschlüsse am Außengerät beschrieben.

7.1 Kältemittelrohre

ACHTUNG!

Arbeiten an der Anlage dürfen nur vom autorisierten und

sachkundigen Kundendienst durchgeführt werden.

Bei der Installation der Kältemittelrohre müssen bestimmte Vo-

raussetzungen bzgl. Rohrlänge und Erhöhung eingehalten wer-

den. Nachdem alle Voraussetzungen erfüllt wurden, sind be-

stimmte Vorbereitungen erforderlich.

Daraufhin kann der Anschluss des Verbindungsrohrs vom Aus-

sengerät zum Innengerät beginnen.

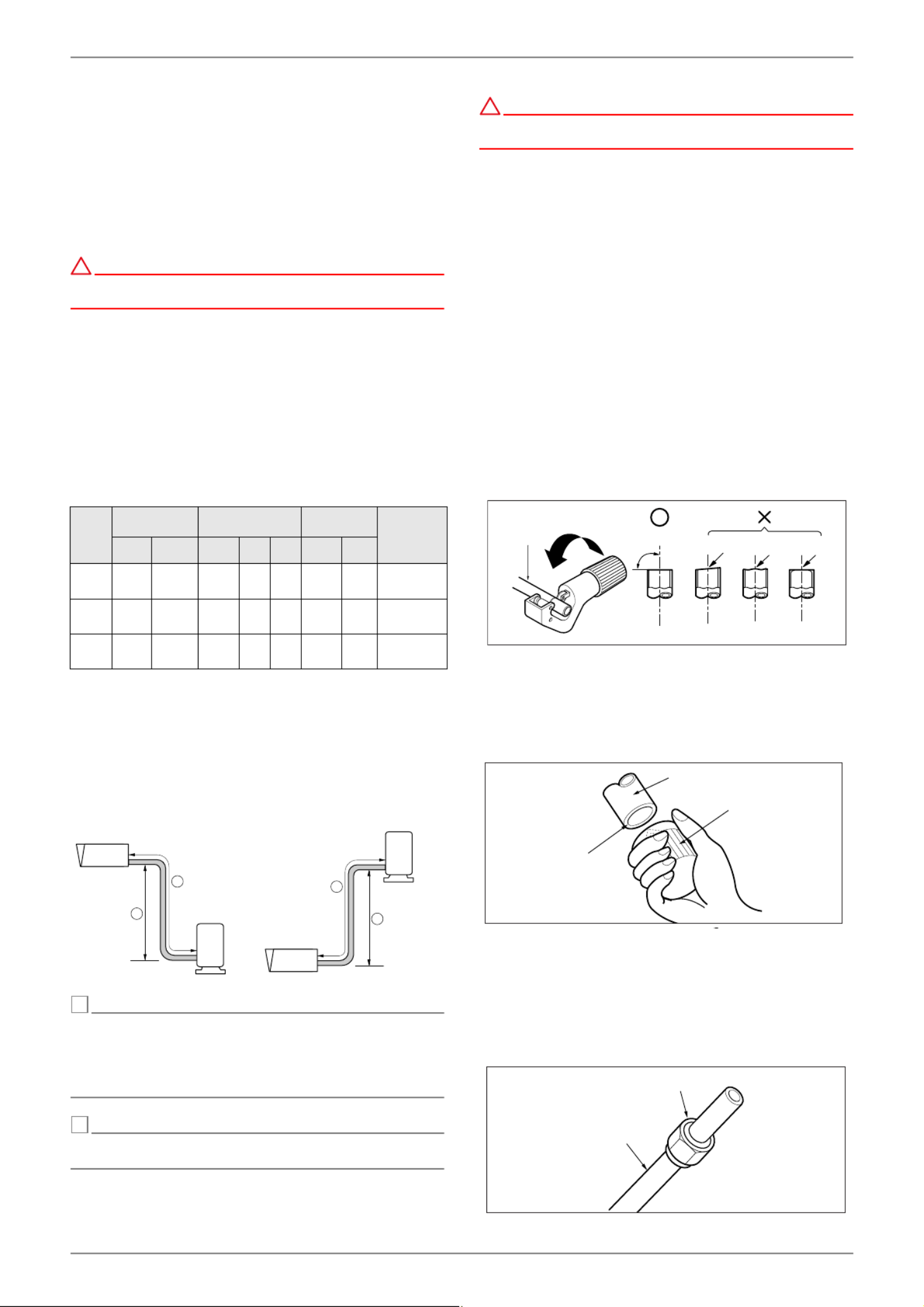

7.1.1 Voraussetzungen für Rohrlänge

und Erhöhung

Die Standard-Rohrlänge beträgt 7,5 m. Bis zu einer Länge von

15 m ist keine zusätzliche Kältemittelbefüllung erforderlich.

Falls die Rohrlänge mehr als 15 m beträgt, muss das System

gemäß der Tabelle mit zusätzlichem Kältemittel befüllt werden.

*Beispiel: Bei der Montage des 14 kW-Modells in einer Entfer-

nung von 50 m müssen gemäß der folgenden Berechnung

2100g Kältemittel hinzugefügt werden: (50-15) x 60g = 2100g

HINWEIS

Wenn die Inneneinheit höher montiert wird als die

Außeneinheit, ist ab einem Höhenunterschied von größer 4 m,

der Einbau von Öl-Abriss- und Öl-Hebebögen in der

Heißgasleitung durch eine kältetechnische Fachkraft

gesondert zu prüfen.

HINWEIS

Die Nennleistung des Gerätes richtet sich nach der Standard-

Rohrlänge und der maximal möglichen Länge.

ACHTUNG!

Bei unsachgemäßer Kältemittelbefüllung besteht die Gefahr

von Störungen beim Betrieb.

1) Herstellungsbetrieb (Siehe Etikett des Modellnamens)

2) Montagebetrieb (Nach Möglichkeit neben den Wartungs-

anschlüssen zum Hinzufügen oder Entfernen von Kältemit-

tel anbringen)

3) Gesamtbefüllung (1, + 2,)

7.1.2 Vorbereitung für Rohrleitungen

Die Vorbereitung der Rohrleitungen erfolgt in fünf Schritten.

Eine Hauptursache für Kältemittellecks sind unsachgemäße

Bördelungsarbeiten. Bördelungen müssen sorgfältig und nach

den folgenden Schritten erfolgen.

Schritt 1: Rohre und Kabel schneiden

Verwenden Sie den Einbausatz für Rohrleitungen bzw. die

bei Ihrem örtlichen Händler erworbenen Rohre.

Messen Sie den Abstand zwischen Innen- und Außengerät.

Schneiden Sie die Rohre etwas länger als den gemessenen

Abstand zu.

Schritt 2: Schnittgrate entfernen

Entfernen Sie alle Grate von der Schnittstelle der Rohrlei-

tungen.

Halten Sie das Rohrende nach unten, damit keine Grate in

das Rohr fallen können.

Schritt 3: Schraubenmutter einsetzen

Nehmen Sie die Schraubenmuttern am Innengerät und Au-

ßengerät ab.

Setzen Sie die Schraubenmuttern in das entgratete Rohr.

Nach der Bördelung können keine Muttern in das Rohr ein-

gesetzt werden.

Model

Rohrgröße (mm)

(Durchmesser: ) Länge A (m) Erhöhung B (m) *zusätzliches

Kältemittel

(g/m)

Gas Flüssig-

keit Normal Min. Max. Max.Normal

3 kW 12

(1/2“)

(1/4“) 7,5 2 25 0 15 15

6 kW

9 kW

15.88

(5/8")

9.52

(3/8") 7.5 3 50 0 30 30

14 kW 15.88

(5/8")

9.52

(3/8") 7.5 3 50 0 30 60

Außengerät

Innengerät

Außengerät

Innengerät

Kupferrohr

90Geneigt Uneben Rau

Rohr

Reibahle

Nach unten halten

Schraubenmutter

Kupferrohr

DE-10 452162.66.09a · FD 0108 www.glendimplex.de

Deutsch LAK 3IMR - LAK 14ITR

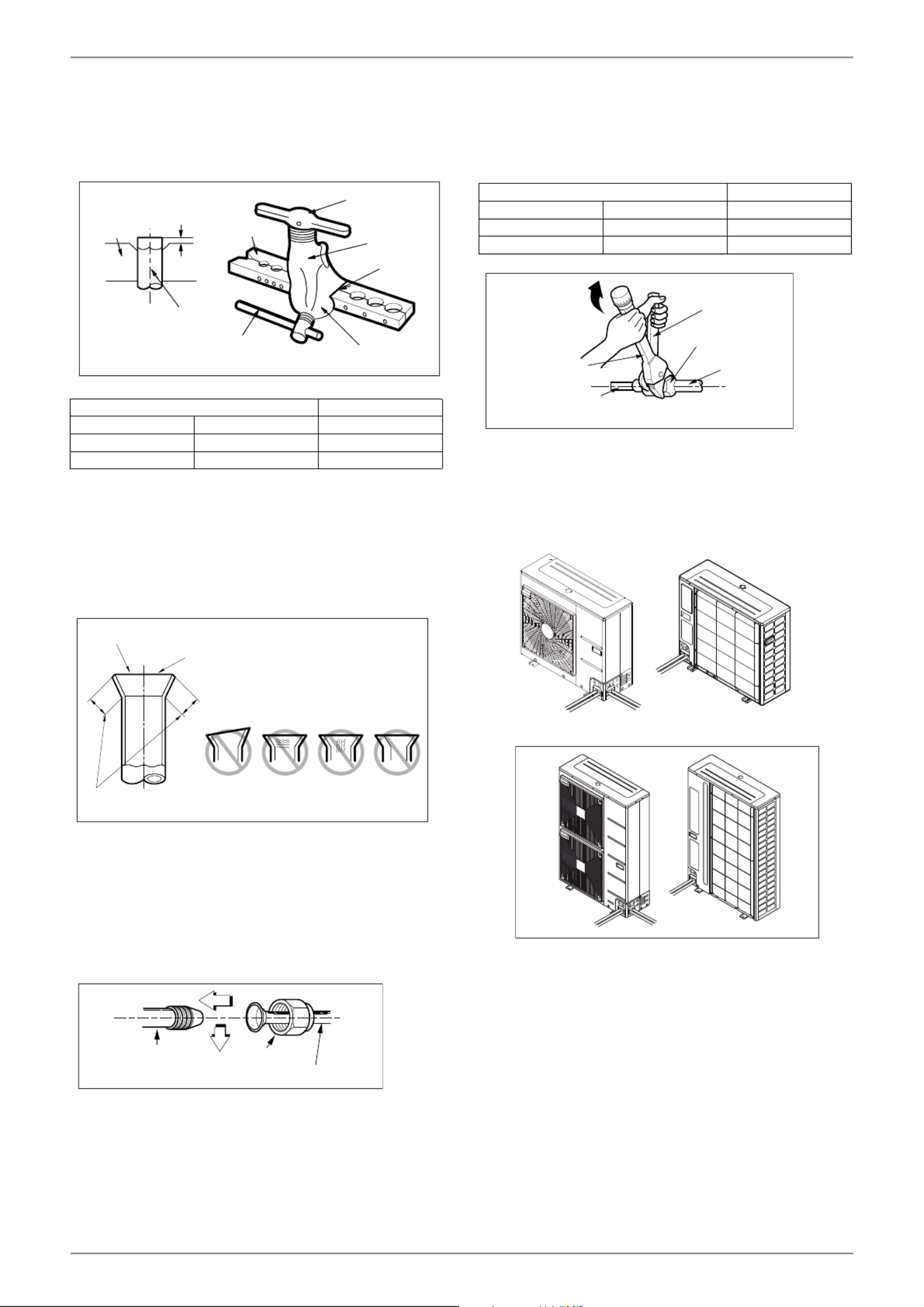

Schritt 4: Bördelung

Bördelungen müssen wie folgt mit einem Bördelgerät für

R-410A-Kältemittel vorgenommen werden, wie in der Ab-

bildung gezeigt.

Halten Sie das Kupferrohr fest in einer Form mit den in der

unteren Tabelle gezeigten Abmessungen fest.

Schritt 5: Überprüfung

Vergleichen Sie die Bördelung mit der Abbildung rechts.

Wenn die Bördelung offensichtlich beschädigt ist, schnei-

den Sie diesen Teil ab und wiederholen Sie die Bördelung.

7.1.3 Rohranschlüsse am Innengerät

Der Rohranschluss am Innengerät erfolgt in zwei Schritten.

Lesen Sie die folgenden Anleitungen sorgfältig.

Schritt 1: Vorbefestigung

Richten Sie die Mitte der Rohre aus und ziehen Sie die

Schraubenmutter mit der Hand fest.

Schritt 2: Befestigung

Ziehen Sie die Schraubenmutter mit einem Schrauben-

schlüssel fest.

Drehmomente

7.1.4 Rohranschlüsse am Außengerät

Der Rohranschluss am Außengerät erfolgt in Schritten.

Schritt 1: Laufrichtung der Rohre festlegen

Die Rohre sind in vier Richtungen anschließbar

Außendurchmesser "A"

mm inch mm

9.52 3/8 1.5 ~ 1.7

15.88 5/8 1.6 ~ 1.8

Schiene

Kupferrohr

Spannbügel Rote Pfeilmarkierung

Konus

Bügel

Griff

Schiene

"A"

Schräg

Das Innere glänzt ohne Kratzer

Rundum glatt

Rundum

gleiche Länge

Beschädigte

Oberfläche

Rissig

Ungleiche

Stärke

= Unsachgemäße Bördelung =

Rohrleitungen der

Innenanlage

Schraubenmutter

Rohrleitungen

Außendurchmesser Drehmoment

mm Zoll Nm

9.52 3/8 34 - 42

15.88 5/8 65 - 81

Drehmomentschlüssel

Rohrleitungen

der Innenanlage

Maulschlüssel (fixiert)

Anschlussrohr

Schraubenmutter

Nach vorn Zur Seite

Nach hinten

Nach vorn Zur Seite

Nach

hinten

www.glendimplex.de 452162.66.09a · FD 0108 DE-11

LAK 3IMR - LAK 14ITR Deutsch

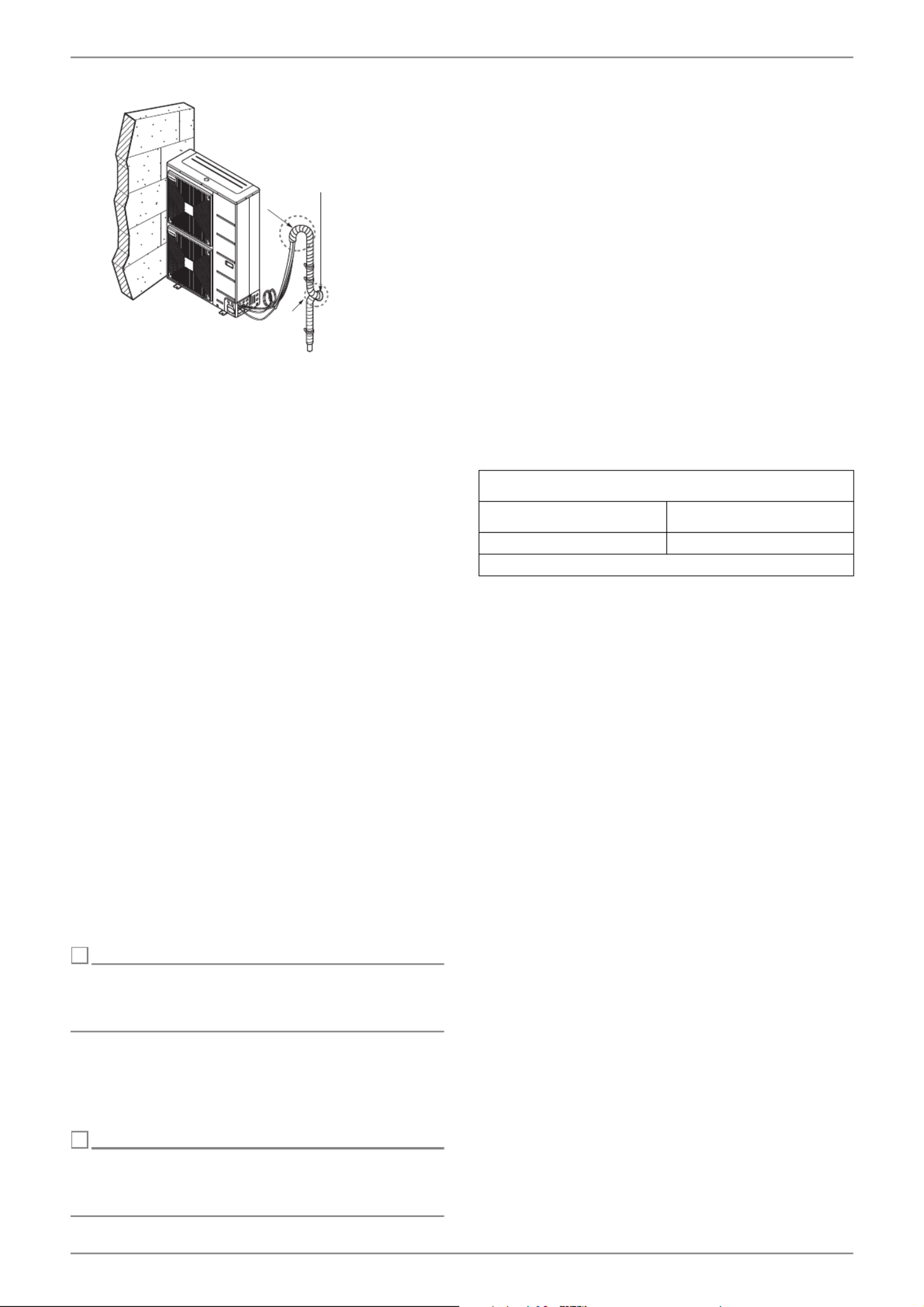

Schritt 2: Befestigung

Richten Sie die Mitte der Rohre aus und ziehen Sie die

Schraubenmutter mit der Hand fest.

Ziehen Sie die Schraubenmutter mit einem Schrauben-

schlüssel bis zum Klicken fest.

Drehmomente.

Schritt 3: Eindringen von Fremdkörpern vermeiden

Dichten Sie alle Rohrdurchführungen mit Kitt oder anderer

Isolierung (separat erhältlich) gut ab.

Falls Insekten oder Kleintiere in das Außengerät eindrin-

gen, können Kurzschlüsse im Reglerkasten verursacht

werden.

Die Rohre verlegen. Dazu den Verbindungsteil des Innen-

gerätes mit einer Isolation umwickeln und mit zwei Klebe-

bändern fixieren.

Eine ausreichende Wärmeisolierung ist äußerst wichtig.

ACHTUNG!

Öffnen Sie auf keinen Fall die Ventile des Außenteils.

Führen Sie erst die Arbeiten aus den Kap. 7.2 auf S. 11

und Kap. 7.3 auf S. 12 aus.

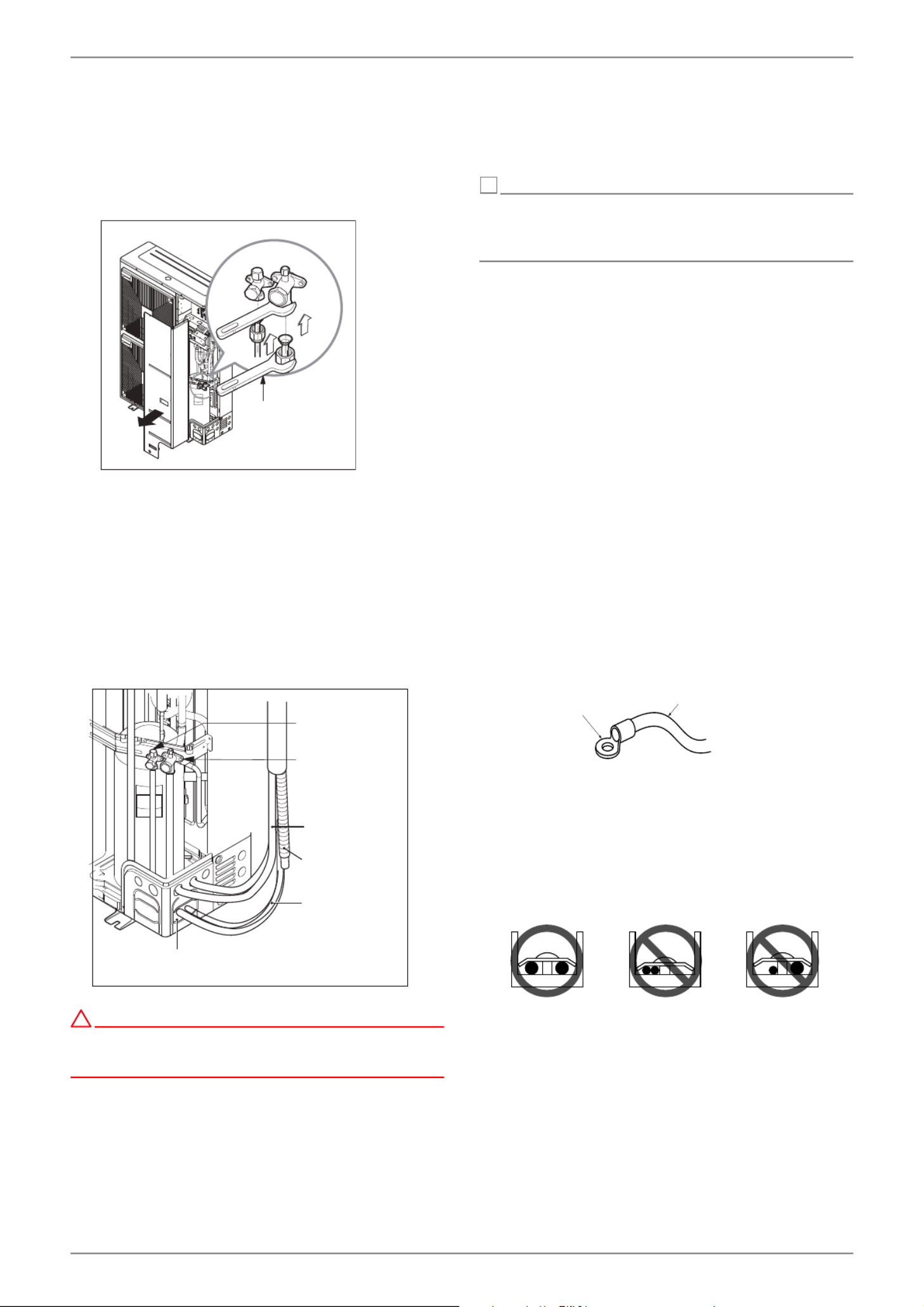

7.2 Elektrische Anschlüsse

7.2.1 Außengerät

HINWEIS

Die DIP-Schalter auf den Platinen im Außengerät haben keine

Funktion. Die Stellungen der DIP-Schalter müssen im

Auslieferungszustand bleiben und dürfen nicht verändert

werden!

Am Außengerät müssen zwei Kabel angeschlossen werden:

Ein ‚Netzkabel‘ und ein ‚Datenkabel‘

Beide Kabel müssen zwischen dem Innen- und Außengerät ver-

legt werden. Das Netzkabel dient zur Stromversorgung des Au-

ßengeräts und das Datenkabel dient zum Kommunikation zwi-

schen Außen- und Innenteil. Bei der Auslegung und Installation

der beiden Kabel sind VDE Richtlinien und Vorschriften sowie

die örtlichen Gegebenheiten zu beachten.

Im Innenteil befindet sich bereits ein Absicherungsorgan für

das Außenteil. Die Absicherung der gesamten Wärmepumpe

muss extern zusätzlich erfolgen.

Für LAK 3IMR, LAK 6IMR, LAK 9IMR, LAK 14IMR:

Das Netzkabel muss beim Außengerät 3-adrig ausgeführt sein

und an den Klemmen L/N/PE (power supply) angeschlossen

werden. (siehe Kap. 3.2 auf S. XII; Kap. 3.5 auf S. XV und

Kap. 3.8 auf S. XVIII)

Für LAK 14ITR

Das Netzkabel muss beim Außengerät 5-adrig ausgeführt sein

und an den Klemmen R/S/T/N/PE angeschlossen werden

(siehe Kap. 3.5 auf S. XV)

Falls keine Anschlussösen vorhanden sind, gehen Sie wie folgt

vor.

Es dürfen keine Kabel unterschiedlicher Stärke an der An-

schlussklemme befestigt werden. (Bei starker Wärmeent-

wicklung könnte sich eines der Kabel lösen.)

Mehrere Kabel gleicher Stärke müssen wie in der Abbil-

dung gezeigt angeschlossen werden.

Als Datenkabel ist ein geschirmtes 2-adriges Kabel zu verwen-

den.

Das Datenkabel wird an den Klemmen (Bus_A(+)/Bus_B(-)) der

Gateway-Platine (kleinere Platine im Außenteil) und am Wärme-

pumpenmanager (+/-) im Innenteil angeschlossen (siehe im An-

hang Anschlußplan Kap.2.5).

Außengerät

Kontinuierlich

Drehmomentschlüssel

Rohrleitungen der

Luftseite

Rohrleitungen der

Flüssigkeitsseite

Kitt oder Isolierung (separat erhältlich)

Ablassschlauch

(falls erforderlich)

Anschlusskabel

Anschlussrohr

Runde Anschlussöse Netzkabel

DE-12 452162.66.09a · FD 0108 www.glendimplex.de

Deutsch LAK 3IMR - LAK 14ITR

7.2.2 Inneneinheit

An der Inneneinheit müssen zwei Versorgungsleitungen ange-

schlossen werden: Die Leistungsversorgung der Wärmepumpe

und die Steuerspannung für den integrierten Wärmepumpen-

manager (siehe Anhang Kap. 3.5 auf S. XV). (Last: 3~; 1x 5-adrig;

Steuerung: 1~; 1x 3-adrig) Bei der Auslegung und Installation

der Kabel sind VDE Richtlinien und Vorschriften sowie die örtli-

chen Gegebenheiten zu beachten.

Für LAK 3IMR, LAK 6IMR, LAK 9IMR

Bei diesen Wärmepumpen kann die Leistungsversorgung

durch eine Lastaufteilung über zwei getrennte Versorgungslei-

tungen (2x 1~/N/PE; 230 VAC; 50 Hz) erfolgen. Sonst erfolgt

die Leistungsversorgung immer über eine Leitung (3~/N/PE;

400 VAC; 50 Hz).

Für LAK 14IMR

Bei dieser Wärmepumpe kann die Leistungsversorgung nur

durch eine Lastaufteilung über zwei getrennte Versorgungslei-

tungen (2x 1~/N/PE; 230 VAC; 50 Hz) erfolgen. Die Leistungs-

versorgung über eine Leitung ist nicht zulässig

Für LAK 14ITR

Bei dieser Wärmepumpe kann die Leistungsversorgung durch

eine Lastaufteilung über zwei getrennte Versorgungsleitungen

(2x 3~/N/PE; 400 VAC; 50 Hz) erfolgen. Sonst erfolgt die Leis-

tungsversorgung immer über eine Leitung (3~/N/PE; 400 VAC;

50 Hz).

HINWEIS

Die Positionen der Kupferbrücken in den Klemmen für die

Leistungseinspeisung müssen beachtet werden. Ggf. müssen

die Kupferbrücken entgegen dem Auslieferungszustand

richtig gesteckt werden (siehe Kap. 3.2 auf S. XII bzw. Kap. 3.5

auf S. XV bzw. Kap. 3.8 auf S. XVIII).

Die bis zu 5-adrige Versorgungsleitung für den Leistungsteil der

Wärmepumpe wird vom Stromzähler der Wärmepumpe über

das EVU-Sperrschütz (falls gefordert) in die Wärmepumpe ge-

führt (Lastspannung siehe Anweisung Wärmepumpe). In der

Leistungsversorgung für die Wärmepumpe ist eine allpolige

Abschaltung mit mindestens 3 mm Kontaktöffnungsabstand

(z.B. EVU-Sperrschütz, Leistungsschütz), sowie ein allpoliger Si-

cherungsautomat, mit gemeinsamer Auslösung aller Außenlei-

ter, vorzusehen (Auslösestrom und Charakteristik gemäß Gerä-

teinformation). Der Anschluss erfolgt an X1.

Die Versorgungsleitung (1~L/N/PE~230 V, 50 Hz) für den

Wärmepumpenmanager muss an Dauerspannung liegen und

ist aus diesem Grund vor dem EVU-Sperrschütz abzugreifen

bzw. an den Haushaltsstrom anzuschließen, da sonst während

der EVU-Sperre wichtige Schutzfunktionen außer Betrieb sind.

Die Steuerspannung muss entsprechend dem GI-Blatt/Typ-

schild abgesichert werden. Der Anschluss erfolgt an X2.

Das EVU-Sperrschütz (K22) mit 3 Hauptkontakten (1/3/5 // 2/

4/6) und einem Hilfskontakt (Schließer 13/14) ist entsprechend

der Wärmepumpenleistung auszulegen und bauseits beizustel-

len. Der Schließer-Kontakt des EVU-Sperrschütz (13/14) wird

von Klemmleiste X3/GND zur Steckerklemme N1-J7/DI3 ge-

schleift. VORSICHT! Kleinspannung!

Genaue Anweisungen über den Anschluss externer Kompo-

nenten und die Funktion des Wärmepumpenmanagers entneh-

men Sie bitte dem Geräteanschlussplan und der beigefügten

Gebrauchsanweisung des Wärmepumpenmanagers.

Der 2. Wärmeerzeugers ist im Auslieferungszustand auf 6 kW

Heizleistung angeklemmt. Zur Leistungsreduzierung auf 4 kW

bzw. 2 kW müssen eine bzw. beide Kupferbrücken im Klemm-

bereich X7 (siehe Schaltplan) entfernt werden.

Detaillierte Informationen siehe Stromlaufpläne im Anhang.

Die elektrischen Leitungen können von unten (im Bereich des

Kälteanschlusses) in das Gerät eingeführt werden.

7.3 Abschließende Arbeiten

Nach dem Anschluss der Rohre und elektrischen Kabel müssen

die Rohre gebogen und einige Tests durchgeführt werden. Die

Dichtigkeitsprüfung sollte besonders sorgfältig durchgeführt

werden, da ein Leck des Kältemittels eine direkte Minderung

der Leistung zur Folge hat.

Leckstellen lassen sich zudem nach der vollständigen Montage

nur schwer ermitteln.

7.3.1 Rohrbiegungen

Biegen Sie die Rohre, indem Sie den Anschlusskabel und Kälte-

mittelrohr (zwischen Innengerät und Außengerät) mit Isolation

umwickeln und diese mit zwei Klebebändern fixieren.

1) Kältemittelrohr, Netzkabel und Anschlusskabel mit Klebe-

band von unten nach oben befestigen. Fixieren Sie die ge-

bundenen Rohrleitungen entlang der Wand.

2) Einen Siphon formen, um das Eindringen von Wasser in

den Raum und in elektrische Bauteile zu verhindern.

3) Rohrleitungen mit Hilfe von Schellen o. ä. an der Wand be-

festigen.

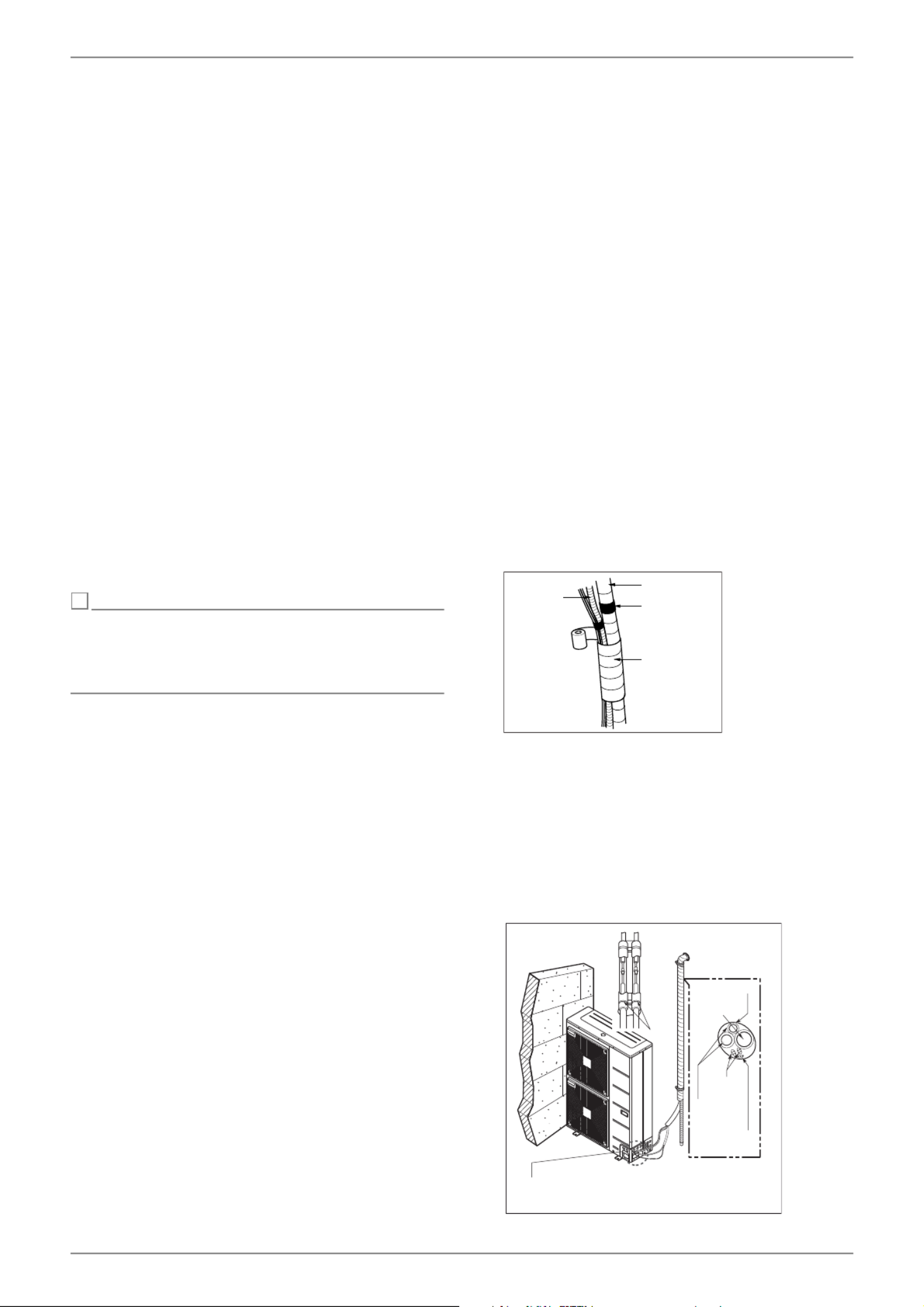

Rohrleitungen mit Klebeband umwickeln

1) Rohre, Anschlusskabel und Netzkabel von unten nach

oben mit Klebeband befestigen. Bei einer Reihenfolge von

oben nach unten könnte Regen in die Rohre oder Kabel ge-

langen.

2) Die gebundenen Rohrleitungen mit Schellen o. ä. entlang

der Außenwand befestigen.

3) Ein Siphon verhindert das Eindringen von Wasser in die

Elektrik.

Ablassschlauch

(nicht verwendet)

Klebeband

(schmal)

Rohr

Mit Klebeband

umwickeln (breit)

• Ein Siphon verhindert das Eindringen von

Wasser in die Elektrik.

Klebeband

Ablassschlauch

(nicht verwendet)

Kältemittelrohre

Anschlusskabel

Netzkabel

Klebeband

KlebebandKlebeband

Seal a small

opening around

the pipings with

gum type sealer.

Kleinere Lücken

um die Rohre mit

z.B. Silikon

abdichten.

www.glendimplex.de 452162.66.09a · FD 0108 DE-13

LAK 3IMR - LAK 14ITR Deutsch

7.4 Dichtigkeitsprüfung und

Evakuieren

Luft und Feuchtigkeit im Kühlsystem haben unerwünschte

Auswirkungen, wie im Folgenden aufgeführt.

1) Der Druck im System steigt.

2) Betriebsstrom steigt.

3) Leistung von Kühlung (bzw. Erwärmung) sinkt.

4) Feuchtigkeit im Kühlkreislauf kann gefrieren und die

Kapillarrohre verstopfen.

5) Wasser kann Korrosion von Teilen im Kühlsystem

verursachen.

Daher müssen Innen- und Außengerät sowie das Anschlussrohr

auf Leckstellen überprüft und leergepumpt werden, um nicht

kondensierbare Gase und Feuchtigkeit aus dem System zu ent-

fernen.

7.4.1 Vorbereitung

Sicherstellen, dass jedes Rohr (Flüssigkeits- und Luftseite) zwi-

schen Innen- und Außengerät richtig verbunden sind und die

Verkabelung für den Testbetrieb durchgeführt wurde. Entfer-

nen Sie die Wartungsventilkappen sowohl von der Gas- als

auch von der Flüssigkeitsseite des Außengerätes. Achten Sie

darauf, dass beide Wartungsventile auf Flüssigkeits- und Lufts-

eite des Außengerätes zu diesem Zeitpunkt geschlossen sind.

7.4.2 Dichtigkeitsprüfung

Mehrwegeventil (mit Druckmessern) und Trockenstick-

stoff-Gasflasche mit den Füllschläuchen an diesem War-

tungsanschluss anschließen.

HINWEIS

Zur Dichtigkeitsprüfung muss ein Mehrwegeventil verwendet

werden. Falls keines verfügbar ist kann auch ein Absperrventil

verwendet werden. Der Hebel "Hi" des 3-Wege-Ventils muss

stets geschlossen sein.

Das System darf mit max. 3,0 MPa Trockenstickstoffgas

belastet werden. Das Flaschenventil muss bei einem Druck

von 3,0 MPa geschlossen werden. Als nächstes mit Flüs-

sigseife nach Leckstellen suchen.

HINWEIS

Um das Eindringen von flüssigem Stickstoff in das

Kühlsystem zu verhindern, muss die Oberseite der Gasflasche

beim Druckaufbau des Systems höher gelegen sein als die

Unterseite.

1) Die Gasflasche wird normalerweise in aufrechter Position

verwendet. Alle Rohrverbindungen (Innen und Außen) und

Wartungsventile der Luft- und Flüssigkeitsseite auf Lecks

prüfen. Blasen weisen auf ein Leck hin. Die Seife muss mit

einem sauberen Tuch abgewischt werden.

2) Wenn keine Leckstellen am System festgestellt wurden,

senken Sie den Stickstoffdruck durch Abnehmen des Füll-

schlauchanschlusses von der Gasflasche. Wenn der Sys-

temdruck wieder normal ist, muss der Schlauch von der

Gasflasche abgenommen werden.

7.4.3 Evakuieren

1) Das zuvor beschriebene Ende des Füllschlauchs an die Va-

kuumpumpe anschließen, um Rohrleitung und Innengerät

leer zu pumpen. Die Hebel "Lo" und "Hi" des Mehrwege-

ventils müssen geöffnet sein. Die Vakuumpumpe starten.

Die Dauer des Leerpumpens variiert bei unterschiedlichen

Längen der Rohrleitung und der Pumpenleistung. Die fol-

gende Tabelle zeigt die erforderliche Zeit für ein Leerpum-

pen.

2) Die Hebel "Lo" und "Hi" des Mehrwegeventils bei ge-

wünschtem Vakuumdruck schließen und die Vakuum-

pumpe ausschalten.

Abschließend

1) Den Ventilgriff der Flüssigkeitsseite mit einem Wartungs-

ventilschlüssel entgegen dem Uhrzeigersinn vollständig

öffnen.

2) Ventilgriff des Ventils der Gasseite entgegen dem Uhrzei-

gersinn vollständig öffnen.

3) Den an der Luftseite angeschlossenen Füllschlauch etwas

vom Wartungsanschluss lösen, um den Druck zu senken,

und dann den Schlauch abnehmen.

4) Schraubenmutter und Kappen mit einem Verstellschlüssel

wieder am Wartungsanschluss der Luftseite fest anziehen.

Dieser Vorgang ist sehr wichtig, um Lecks am System zu

vermeiden.

5) Ventilkappen wieder auf die Wartungsventile der Luft- und

Flüssigkeitsseite setzen und festziehen. Die Entlüftung mit

Vakuumpumpe ist abgeschlossen. Die Split-Wärmepumpe

ist nun für einen Testbetrieb bereit.

Siphon

TT ra

rarap

ppSiphon

Seal a small opening

around the pipings

with gum type sealer.

Kleinere Lücken um die

Rohre mit z.B. Silikon

abdichten.

Erforderliche Zeit für ein Leerpumpen mit einer

0,11m_/Std. Vakuumpumpe

Länge der Rohrleitung

weniger als 10 m

Länge der Rohrleitung

mehr als 10 m

30 Min. oder länger 60 Min. oder länger

0,6 mbar oder weniger

Produkspesifikasjoner

Merke:	Dimplex
Kategori:	Varmepumpe
Modell:	LAK 14IMR

Trenger du hjelp?

Hvis du trenger hjelp med Dimplex LAK 14IMR still et spørsmål nedenfor, og andre brukere vil svare deg

Ditt navn*

Din e-post*

Skriv spørsmålet ditt her

Varmepumpe Dimplex Manualer

Dimplex SI100TE Bruksanvisning

27 Oktober 2024

Dimplex PSP100E Bruksanvisning

27 Oktober 2024

Dimplex PSW200 Bruksanvisning

27 Oktober 2024

Dimplex LA 6TU Warmtepomp Bruksanvisning

27 Oktober 2024

Dimplex LI 9TE Warmtepomp Bruksanvisning

27 Oktober 2024

Dimplex LA 8AS Warmtepomp Bruksanvisning

27 Oktober 2024

Dimplex ACSSHYPK Bruksanvisning

27 Oktober 2024

Dimplex MIC2013UI Bruksanvisning

27 Oktober 2024

Dimplex SI5ME Bruksanvisning

27 Oktober 2024

Dimplex SI90TU Bruksanvisning

27 Oktober 2024

Varmepumpe Manualer

Nyeste Varmepumpe Manualer

Weishaupt WWP LA6-A Bruksanvisning

7 April 2025

Weishaupt WWP LA 60-A R Bruksanvisning

6 April 2025

Weishaupt WWP LI 16-A R Bruksanvisning

6 April 2025

Weishaupt WPM L23 Bruksanvisning

4 April 2025

Weishaupt WPM 5.0M Bruksanvisning

4 April 2025

Comfortpool ECO 8 Bruksanvisning

22 Mars 2025

Weishaupt WWP S 75 ID Bruksanvisning

14 Mars 2025

Weishaupt WWP S 6 IH Bruksanvisning

11 Mars 2025

Worcester Greenstar Plus Hybrid Bruksanvisning

8 Mars 2025

Midea MDC80-CH03B06E Bruksanvisning

27 Februar 2025
