Side 1/48

Gebrauchsanleitung

Anleitung/Version:

196634_DE_20190108

Bestell-Nr.: 81180149 (60 cm)

Bestell-Nr.: 43771838 (90 cm)

Nachdruck, auch aus zugs wei se,

nicht ge stat tet!

SY-3502D-E5-C59-L52-600

SY-3502D-E5-C59-L52-900

Hanseatic Kaminhaube

Seite DE-2

Inhaltsverzeichnis

Lieferung . . . . . . . . . . . . . . . . . . . . . . . DE-3

Lieferumfang . . . . . . . . . . . . . . . . . . DE-3

Lieferung kontrollieren . . . . . . . . . . . DE-3

Verpackungs-Tipps . . . . . . . . . . . . . DE-3

Zu Ihrer Sicherheit. . . . . . . . . . . . . . . . DE-4

Bestimmungsgemäßer Gebrauch . . DE-4

Begriffserklärung . . . . . . . . . . . . . . . DE-4

Symbolerklärung . . . . . . . . . . . . . . . DE-4

Sicherheitshinweise . . . . . . . . . . . . . DE-4

Umluft- oder Abluftbetrieb? . . . . . . . . . DE-8

Umluftbetrieb . . . . . . . . . . . . . . . . . . DE-8

Abluftbetrieb . . . . . . . . . . . . . . . . . . . DE-8

Vorbereitungen zur Montage . . . . . . . DE-9

Für Abluftbetrieb . . . . . . . . . . . . . . . . DE-9

Stromanschluss . . . . . . . . . . . . . . . . DE-9

Benötigtes Montage-Material . . . . . . DE-10

Teileliste . . . . . . . . . . . . . . . . . . . . . DE-10

Werkzeuge und Hilfsmittel . . . . . . . DE-10

Schrauben . . . . . . . . . . . . . . . . . . . DE-10

Montage . . . . . . . . . . . . . . . . . . . . . . .DE-11

Rückschlagklappe anbringen

(nur bei Abluftbetrieb) . . . . . . . . . . . .DE-11

Bohrlöcher setzen . . . . . . . . . . . . . .DE-11

Kaminhaube anbringen . . . . . . . . . DE-12

Kamin montieren . . . . . . . . . . . . . . DE-13

Abluftschlauch anbringen

(nur bei Abluftbetrieb) . . . . . . . . . . . DE-14

Letzte Schritte . . . . . . . . . . . . . . . . DE-14

Bedienung . . . . . . . . . . . . . . . . . . . . . DE-15

Aktivkohlefilter . . . . . . . . . . . . . . . . DE-15

Gebläse . . . . . . . . . . . . . . . . . . . . . DE-15

Energiespartipps . . . . . . . . . . . . . . DE-15

Beleuchtung . . . . . . . . . . . . . . . . . . DE-15

Uhrzeit einstellen . . . . . . . . . . . . . . DE-16

Timer . . . . . . . . . . . . . . . . . . . . . . . DE-16

Pflege und Wartung . . . . . . . . . . . . . DE-17

Gehäuse reinigen . . . . . . . . . . . . . . DE-17

Fettfilter reinigen . . . . . . . . . . . . . . . DE-17

Aktivkohlefilter einsetzen/ersetzen

(nur bei Umluftbetrieb) . . . . . . . . . . DE-18

Beleuchtung . . . . . . . . . . . . . . . . . . DE-19

Bevor Sie das Gerät benut-

zen, le sen Sie bit te zu erst

die Si cher heits hin wei se und

die Ge brauchs an lei tung aufmerksam

durch. Nur so können Sie alle Funk ti-

o nen si cher und zu ver läs sig nut zen.

Beachten Sie unbedingt auch die nationa-

len Vorschriften in Ihrem Land, die zusätz-

lich zu den in dieser Anleitung genannten

Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise

und Anweisungen für die Zukunft auf.

Geben Sie alle Sicherheitshinweise und

Anweisungen an den nachfolgenden Ver-

wender des Produkts weiter.

Fehlersuchtabelle . . . . . . . . . . . . . . . DE-20

Unser Service . . . . . . . . . . . . . . . . . . DE-21

Allgemeiner Service . . . . . . . . . . . . DE-21

Ersatzteile . . . . . . . . . . . . . . . . . . . . DE-21

Aktivkohlefilter bestellen . . . . . . . . . DE-21

Umweltschutz . . . . . . . . . . . . . . . . . . DE-22

Gerät entsorgen . . . . . . . . . . . . . . . DE-22

Aktivkohlefilter entsorgen . . . . . . . . DE-22

Unser Beitrag zum Schutz der

Ozonschicht . . . . . . . . . . . . . . . . . . DE-22

Datenblatt . . . . . . . . . . . . . . . . . . . . . DE-23

Lieferung

Seite DE-3

Lieferung

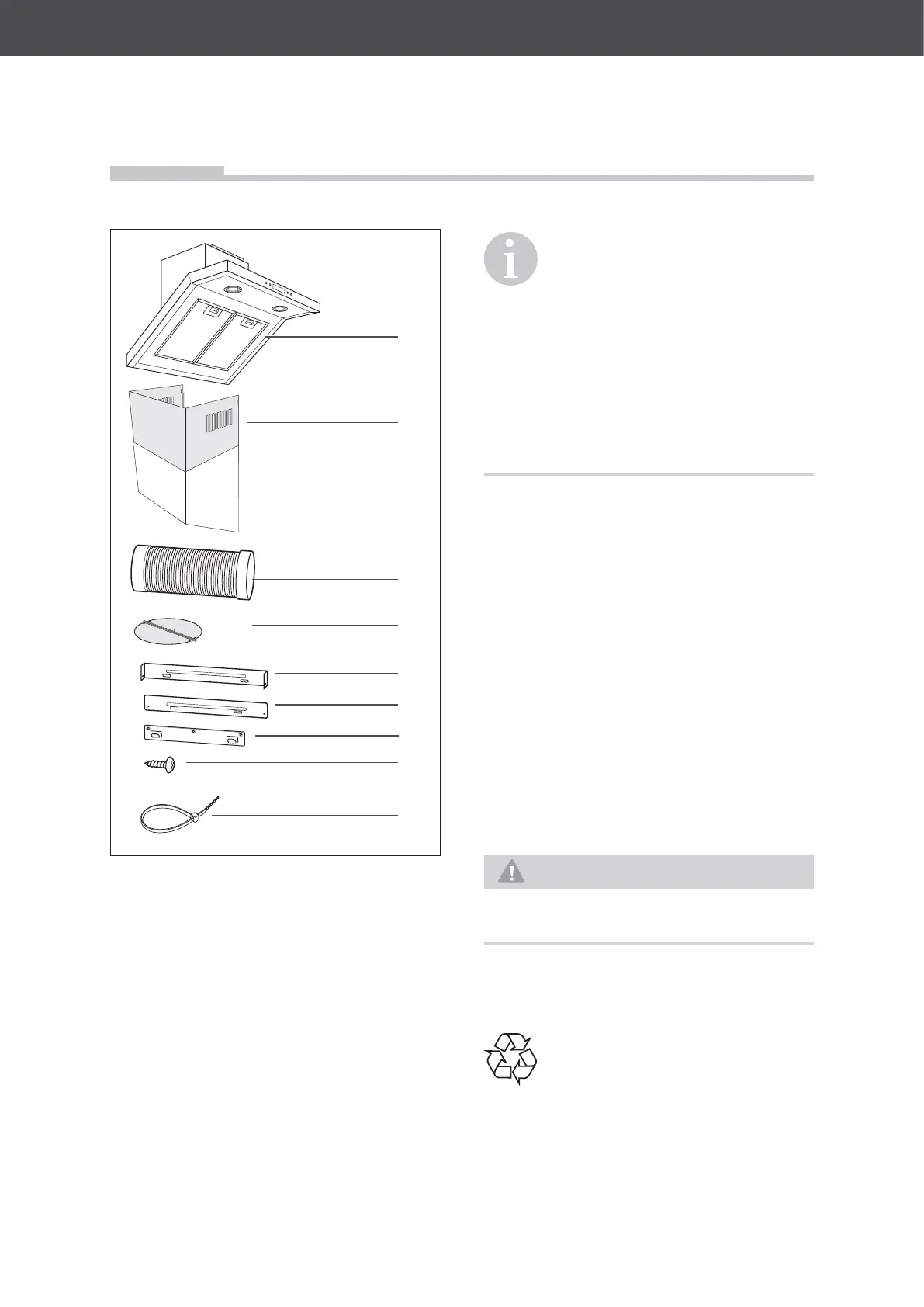

Lieferumfang

(1) Dunstabzugshaube

(2) Kaminblende, 2-teilig

(3) Abluftbetrieb: Abluftschlauch

(4) Abluftbetrieb: Rückschlagklappe

(5) Wandhalterung für Kaminblende

(6) Halteblech für Kaminblende

(7) Wandhalterung für Dunstabzugshaube

(8) 4 Schrauben 4,0 × 8 mm

(9) Kabelbinder

Die zur Wandmontage benötig ten

Schrauben und Dübel gehören

nicht zum Lieferumfang, da deren

Art und Abmessungen von der

Wandbeschaﬀ enheit abhängig sind.

Bitte lassen Sie sich hierzu im Fachhandel

beraten,(siehe „Benötigtes Montage-Mate-

rial“ auf Seite DE-10).

Ein Aktivkohleﬁ lter für den Umluftbetrieb

gehört nicht zum Lieferumfang. Zubehör-

Bestellung siehe Seite DE-21.

Lieferung kontrollieren

1. Packen Sie das Gerät aus.

2. Belassen Sie die blauen Schutzfolien auf

den Metallflächen!

3. Entfernen Sie alle anderen Verpa-

ckungsteile, Kunststoffprofile, Klebestrei-

fen und Schaumpolster.

4. Prüfen Sie, ob die Lieferung vollständig ist.

5. Kontrollieren Sie, ob das Gerät Transport-

schäden aufweist.

6. Sollte die Lieferung unvollständig sein

oder das Gerät einen Transportschaden

aufweisen, nehmen Sie bitte Kontakt mit

unserem Service auf (siehe „Unser Ser-

vice“ auf Seite DE-21).

WARNUNG!

Nehmen Sie nie ein beschädigtes Gerät

in Betrieb.

Verpackungs-Tipps

Sollten es Ihre räumlichen Ver-

hältnisse zulassen, empfehlen wir

Ihnen, die Verpackung zumindest

während der Garantiezeit aufzubewahren.

Sollte das Gerät zur Reparatur eingeschickt

werden müssen, ist es nur in der Originalver-

packung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen

möchten, entsorgen Sie diese bitte umwelt-

freundlich.

(1)

(3)

(4)

(2)

(5)

(9)

(6)

(7)

(8)

Produkspesifikasjoner

Merke:	Hanseatic
Kategori:	eksoshette
Modell:	SY-3502D-E5-C59-L52-600
Innebygd skjerm:	Ja
Timer:	Ja
Vekt:	15500 g
Bredde:	600 mm
Dybde:	500 mm
Årlig energiforbruk:	56.4 kWh
Støynivå:	71 dB
Type fettfilter:	Aluminium
Antall filtre:	2 stykker
AC-inngangsspenning:	220 - 240 V
Energieffektivitetsskala:	A+++ til D
Produktfarge:	Rustfritt stål
Skjermtype:	LCD
Kontrolltype:	Knapper
Modell/Type:	Innebygget i Tak
Antall pærer:	2 ampuller
Kroppsmateriale:	Aluminium
Strøm:	10 A
Tilkoblet nettbelastning:	185 W
Avtagbart filter:	Ja
Type utvinning:	Resirkulerende
Høyde (max):	870 mm
Maksimal utvinningskraft:	597 m³/t
Filter til oppvaskmaskin:	Ja
Antall hastighetsnivåer:	3
Lyspæretype:	LED
Lampestyrke:	5 W
Fluid dynamisk effektivitet klasse:	B
Belysning efiktivitets klasse:	B
Fettfiltrering effektivitetsklasse:	C
