Side 1/56

1. ENNEN ASENNUSTA

1-1. TURVAOHJEET JA VAROITUKSET

• Lue “TURVAOHJEET JA VAROITUKSET” ennen ilmastointilaitteen asennusta.

• Noudata aina kohdassa kuvattuja varoituksia ja varotoimia, sillä niissä on turvallisuuden kannalta tärkeitä tietoja.

• Säilytä tämä opas KÄYTTÖOHJEIDEN kanssa myöhempää käyttöä varten.

1-2. ASENNUSPAIKAN VALINTA

1-3. TEKNISET TIEDOT

Asennustyökalut

Ristipääruuviavain

Vesivaaka

Mitta

Yleisveitsi tai sakset

65 mm:n reikäsaha

Momenttiavain

Jakoavain (tai ruuviavain)

4 mm:n kuusioavain

Avarrustyökalu, R410A

Mittarin jakoputki, R410A

Alipainepumppu, R410A

Täyttöletku, R410A

Putkileikkuri ja kalvin.

SISÄYKSIKKÖ

• Ilma pääsee virtaamaan esteettömästi.

• Viileä ilma leviää koko huoneeseen.

• Seinä on tukeva eikä siinä esiinny tärinää.

• Laite ei altistu suoralle auringonvalolle. Ei saa altistaa suoralle

auringonvalolle myöskään pakkauksesta purkamisen ja käytön

välisenä aikana.

• Tyhjennys on helppo järjestää.

• Etäisyys televisioon ja radioon on vähintään 1 m. Ilmastointilait

teen käyttö saattaa häiritä televisio- tai radiovastaanottoa. Häiriön

kohteena olevaa laitetta varten saatetaan tarvita vahvistin.

• Mahdollisimman kaukana loiste- ja hehkulampuista (jotta ne eivät

häiritsisi ilmastointilaitteen infrapunakaukosäätimen toimintaa).

• Ilmasuodattimen voi poistaa ja asettaa paikalleen helposti.

KAUKOSÄÄDIN

• Kaukosäädin on hyvin näkyvillä ja sitä on helppo käyttää.

• Se ei ole lasten ulottuvilla.

• Valitse noin 1,2 m lattian yläpuolella oleva paikka. Tarkista, että

sisäyksikkö kykenee vastaanottamaan tästä paikasta lähtevät

kaukosäätimen signaalit häiriöittä (laitteesta kuuluu yksi tai kaksi

piippausta). Kiinnitä sitten kaukosäätimen teline pylvääseen tai

seinään ja asenna langaton kaukosäädin.

Huomautus:

Jos huoneessa käytetään invertterityyppisiä loistelamppuja, laite

ei ehkä kykene vastaanottamaan langattoman kaukosäätimen

signaaleja.

ULKOYKSIKKÖ

• Laite ei altistu voimakkaalle tuulelle.

• Ilma pääsee virtaamaan esteettömästi ja pölyttömästi.

• Sadetta ja suoraa auringonvaloa voidaan välttää mahdollisimman

paljon.

• Laitteen tuottama ääni ja kuuma ilma eivät häiritse naapureita.

• Seinä tai muu tuki on riittävän tukeva ehkäisemään laitteen

toiminnan aiheuttamaa ääntä ja tärinää.

• Tulenaran kaasun vuotoriskiä ei ole.

• Jos laite asennetaan korkealle, sen jalat on kiinnitettävä tukevas

ti.

• Etäisyys televisio- ja radioantenniin on vähintään 3 m. Ilmas-

tointilaitteen käyttö saattaa häiritä televisio- ja radiovastaanottoa

alueilla, joilla kuuluvuus on heikko. Häiriön kohteena olevaa

laitetta varten saatetaan tarvita vahvistin.

• Laite on asennettava vaakasuoraan.

• Laite on suojassa lumisateelta ja lumipuuskilta. Jos alueella

sataa paljon lunta, laitteen voi suojata katoksella, jalustalla ja/tai

suojalaudoituksella.

Huomautus:

Ulkoyksikön lähelle kannattaa muodostaa putkisilmukka, joka vai-

mentaa sieltä lähtevää tärinää.

*1 Laite on kytkettävä kytkimeen, jossa on avoimena

väh. 3 mm:n rako ja joka keskeyttää lähteen vaiheen. (Kun virta

kytkintä painetaan, kaikkien vaiheiden on keskeydyttävä.)

*2 Käytä 60245 IEC 57 -määritysten mukaisia johtimia.

*3 Älä koskaan käytä putkia, jotka ovat mainittuja ohuempia, sillä

ne eivät ole riittävän painekestäviä.

*4 Käytä kupariputkia tai saumattomia kupariseosputkia.

*5 Varo painamasta tai vääntämästä putkea taivutuksen aikana.

*6 Kylmäaineputken taivutussäteen on oltava vähintään 100 mm.

*7 Jos putki on yli 7 m pitkä, tarvitaan kylmäaineen (R410A) lisä

täyttö. (Lisätäyttöä ei tarvita alle 7 m pitkillä putkilla.)

Lisäkylmäaine = A × (putken pituus (m) – 7)

*8 Eristysmateriaali: lämmönkestävä vaahtomuovi, ominaispaino

0,045.

*9 Varmista, että käytät määritetyn paksuista eristystä. Liian paksu

eristys saattaa aiheuttaa virheitä sisäyksikön asennukseen ja

liian vähäinen eristys saattaa aiheuttaa tiputusta.

Huomautus:

Noudata seuraavia ohjeita, kun ilmastointilaitetta käytetään alhai

sessa ulkolämpötilassa.

• Ulkoyksikköä ei saa asentaa paikkaan, jossa sen ilmansyöttö- ja

-poistopuolet voivat altistua suoraan tuulelle.

• Tuulelle altistumisen välttämiseksi ulkoyksikkö on asennettava

ilmansyöttöpuoli seinää vasten.

• Tuulelle altistumista voi ehkäistä suojaamalla ulkoyksikön

ilmanpoistopuolen suojauslaudoituksella.

Seuraavan tyyppisiä sijoituspaikkoja kannattaa välttää, sillä niissä

voi esiintyä ilmastointilaitteelle haitallisia ongelmia:

• Tulenarkojen kaasujen vuotomahdollisuus.

• Paljon koneöljyä.

• Roiskuvaa öljyä tai öljyistä savua (kuten keittiöt ja tehtaat, joissa

laitteen muoviosat saattaisivat vaurioitua).

• Suuri suolapitoisuus, esimerkiksi merenranta-alue.

 6XO¿GLNDDVXQPXRGRVWXVWDHVLPHUNLNVLNXXPLDOlKWHLWl

• Käytössä on korkeataajuuslaitteita tai langattomia laitteita.

• Paikat, joissa esiintyy korkeita haihtuvien orgaanisten yhdistei

den, kuten ftalaattiyhdisteiden ja formaldehydin, pitoisuuksia.

Ne voivat aiheuttaa kemiallista halkeilua.

Malli Verkkovirta *1 Johtimien tekniset tiedot *2

Putkien koot

(paksuus *3, *4)

Sisäyksikkö Ulkoyksikkö Nimellisjännite Taajuus

Katkaisukapa-

siteetti

Virtajohto

Sisä-/ulkoyksikön

kytkentäjohdin

Kaasu/neste

MSZ-SF25VE

MSZ-SF35VE

MSZ-SF42VE

MUZ-SF25VE(H)

MUZ-SF35VE(H)

MUZ-SF42VE(H)

230 V 50 Hz

10 A

3-johdin

1,0 mm

4-johdin

1,0 mm

ø9,52 / 6,35 mm

(0,8 mm)

MSZ-SF50VE MUZ-SF50VE(H) 16 A

3-johdin

2,0 mm

ø12,7 / 6,35 mm

(0,8 mm)

(SF25, 35, 42/SF50)

Putkien pituus ja korkeuserot

Putken enimmäispituus 20/30 m

Korkeuden enimmäisero 12/15 m

Taivutusten enimmäismäärä *5, *6

Kylmäainemäärän säätö A *7 30/20 g/m

Eristyspaksuus *8, *9 8 mm

SUOMI

Alkuperäistekstin

käännös

SPLIT-TYYPPISET ILMASTOINTILAITTEET

ASENNUSOPAS

JG79D066H01

Mallit luetellaan kohdassa 1-3.

Multi-yksiköiden asennuksesta on

lisätietoja Multi-ulkoyksikön asennus-

ohjeissa.

HUOMIO

(Virheellinen käyttö saattaa johtaa vakavaan henkilövahinkoon tietyissä ympäristöissä.)

N Älä asenna laitetta itse (käyttäjä).

Puutteellinen asennus saattaa aiheuttaa tulipalon tai sähköiskun,

laitteen putoamisesta johtuvan henkilövahingon tai vesivuodon.

Ota yhteys tuotteen jälleenmyyjään tai valtuutettuun asenta-

jaan.

N Suorita asennus turvallisesti ja asennusoppaan ohjeiden

mukaan.

Puutteellinen asennus saattaa aiheuttaa tulipalon tai sähköiskun,

laitteen putoamisesta johtuvan henkilövahingon tai vesivuo-

don.

N Käytä turvallisuussyistä laitteen asennuksen aikana asian-

mukaisia suojavarusteita ja työkaluja.

Muutoin seurauksena voi olla henkilövahinko.

N Asenna laite tukevasti paikkaan, jossa rakenne on riittävän

vahva kantamaan sen painon.

Jos asennuspaikan rakenne ei kestä laitteen painoa, laite saattaa

pudota ja aiheuttaa henkilövahinkoja.

N Varmista, että sähköasennuksen suorittaa pätevä ja kokenut

sähköasentaja ja että se suoritetaan asennusoppaan mu-

kaan. Käytä aina erillistä piiriä, äläkä kytke samaan piiriin

muita sähkölaitteita.

Jos piirin teho ei riitä tai sähköasennuksessa on puutteita,

seurauksena saattaa olla tulipalo tai sähköisku.

N Maadoita laite asianmukaisesti.

Älä kytke maadoitusjohdinta kaasu- tai vesiputkeen, ukkosen-

johdattimen tai puhelimen maadoitusjohtimeen. Virheellinen

maadoitus voi aiheuttaa sähköiskun.

N Älä vahingoita johtoja käyttämällä liikaa voimaa kompo-

nenttien tai ruuvien käsittelyssä.

Vahingoittuneet johdot saattavat aiheuttaa tulipalon tai sähkö-

iskun.

N Varmista, että katkaiset verkkovirran ennen sisäyksikön

piirilevyn tai johtojen asennusta.

Muutoin seurauksena voi olla sähköisku.

N Kytke sisä- ja ulkoyksiköt turvallisesti käyttämällä määritet-

tyjä johtoja. Kytke johdot tukevasti riviliittimeen niin, että

johtimet eivät vedä tai aiheuta liitäntäosiin rasitusta. Älä

käytä jatkojohtoja tai väliliitäntöjä.

Jos johtoja ei kytketä ja kiinnitetä asianmukaisesti, seurauksena

saattaa olla tulipalo.

N Laitetta ei saa asentaa paikkaan, jossa saattaa esiintyä

tulenarkojen kaasujen vuotoja.

Jos vuotanutta kaasua kerääntyy laitteen lähelle, seurauksena

saattaa olla räjähdys.

N Virtajohtoon ei saa kytkeä väliliitäntöjä tai jatkojohtoja eikä

samaan pistorasiaan saa kytkeä useita laitteita.

Muutoin seurauksena saattaa olla esimerkiksi viallisen kontaktin

tai eristyksen tai sallitun tehon ylityksen aiheuttama tulipalo tai

sähköisku.

N Varmista, että käytät tuotteen mukana toimitettuja tai asen-

nusta varten määritettyjä osia.

Virheellisten osien käyttö saattaa johtaa esimerkiksi tulipalon,

sähköiskun tai laitteen putoamisen aiheuttamaan henkilövahin-

koon tai vesivuotoon.

N Varmista ennen virtajohdon kytkemistä, että pistorasiassa

tai pistokkeessa ei ole pölyä, tukoksia tai irto-osia. Varmista,

että työnnät pistokkeen pistorasiaan kokonaan.

Jos pistokkeessa tai pistorasiassa on pölyä, tukoksia tai irto-osia,

seurauksena saattaa olla sähköisku tai tulipalo. Jos pistokkeessa

on irrallisia osia, vaihda pistoke.

N Kiinnitä sisäyksikön sähköosien suojus ja ulkoyksikön

huoltoluukku tukevasti paikalleen.

Jos niitä ei kiinnitetä paikalleen tukevasti, seurauksena saattaa

olla esimerkiksi pölyn tai veden aiheuttama sähköisku tai tuli-

palo.

N Varmista laitteen asennuksen, siirron tai huollon yhteydes-

sä, että jäähdytyspiiriin ei pääse mitään muuta ainetta kuin

määritettyä kylmäainetta (R410A).

Jos piiriin pääsee vieraita aineita, kuten ilmaa, seurauksena saat-

taa olla liiallinen paineen nousu sekä räjähdys tai henkilövahinko.

Muun kuin järjestelmälle määritetyn kylmäaineen käyttäminen

aiheuttaa mekaanisen vian, järjestelmän toimintahäiriön tai lai-

tevaurion. Pahimmassa tapauksessa tämä voi tehdä tuotteesta

vaarallisen.

N Kylmäaineen ei saa antaa purkautua ilmaan. Jos kylmäainet-

ta pääsee vuotamaan asennuksen aikana, tuuleta huone.

Jos kylmäainetta joutuu kosketuksiin ilman kanssa, saattaa

syntyä haitallista kaasua. Vuotava kylmäaine voi aiheuttaa

tukehtumisen. Ilmanvaihdon on oltava EN378-1-standardin

mukainen.

N Varmista asennuksen päätteeksi, että kylmäainekaasua ei

vuoda.

Jos kylmäainekaasua vuotaa sisätiloissa ja joutuu kosketuksiin

esimerkiksi lämmityslaitteiden tai hellan liekin kanssa, saattaa

syntyä haitallisia aineita.

N Käytä asennuksessa asianmukaisia työkaluja ja putkima-

teriaaleja.

R410A:n paine on 1,6 kertaa suurempi kuin R22:n paine. Jos

asennusta ei suoriteta oikein tai asianmukaisia työkaluja ja

materiaaleja ei käytetä, seurauksena saattaa olla henkilövahinko

tai putken halkeaminen.

N Kun kylmäainetta tyhjennetään pumppaamalla, kompressori

on pysäytettävä ennen kylmäaineputkien irrottamista.

Jos kylmäaineputket irrotetaan kompressorin ollessa käynnissä

ja sulkuventtiilin ollessa auki, putkeen saattaa päästä ilmaa ja

kylmäainesyklin paine kohota liikaa. Tällöin seurauksena voi

olla henkilövahinko tai putkien halkeaminen.

N Kun laitetta asennetaan, kylmäaineputket on kytkettävä

tukevasti ennen kompressorin käynnistystä.

Jos kompressori käynnistetään ennen kylmäaineputkien kytke-

mistä ja sulkuventtiilin ollessa auki, putkeen saattaa päästä ilmaa

ja kylmäainesyklin paine kohota liikaa. Tällöin seurauksena voi

olla henkilövahinko tai putkien halkeaminen.

N Kiristä kaulusmutteri momenttiavaimella tämän oppaan

ohjeiden mukaan.

Jos mutteria kiristetään liikaa, se voi rikkoutua pitkässä käytössä

ja aiheuttaa kylmäainevuodon.

N Laite on asennettava maakohtaisten sähköasennussään-

nösten mukaan.

N Asenna maavuotokytkin, jos asennuspaikka edellyttää

sitä.

Jos maavuotokytkintä ei asenneta, seurauksena saattaa olla

sähköisku.

N Poistoputki- ja putkiasennus on suoritettava turvallisesti ja

asennusoppaan ohjeiden mukaan.

Jos poistoputki- ja putkiasennuksessa on puutteita, laitteesta

saattaa vuotaa vettä, joka kastelee ja vahingoittaa kotia ja

esineistöä.

N Älä kosketa ulkoyksikön ilmansyöttöä tai alumiinisäleik-

köä.

Se saattaisi aiheuttaa vakavan henkilövahingon.

N Ulkoyksikköä ei saa asentaa alueelle, jonne saattaa päästä

pieniä eläimiä.

Jos eläimet pääsevät laitteen sisään ja koskettavat sen sähkö-

osia, seurauksena saattaa olla toimintahäiriö, savua tai tulipalo.

Käyttäjää on myös neuvottava pitämään laitetta ympäröivä alue

siistinä.

VAROITUS

(Voi johtaa kuolemaan tai vakavaan henkilövahinkoon jne.)

2-4. PUTKIMUOVAUS JA POISTOPUTKI

Putkimuovaus

• Aseta poistoletku kylmäaineputken alle.

• Varmista, että poistoletkussa ei ole mutkia tai poimuja.

• Älä vedä letkua teipin kiinnittämisen yhteydessä.

• Jos poistoletku viedään sisätilan kautta, kiedo sen ympärille

eristysmateriaalia (saatavana yleisesti).

4) Löysää riviliittimen ruuvia. Kytke ensin maadoitusjohdin ja sitten sisä-/ulkoyksikön kytken-

täjohdin (A) riviliittimeen oikeaan paikkaan. Varo, ettet kytke johtoja väärin. Kytke johdin

riviliittimeen tukevasti niin, että sen ydin ei ole esillä missään kohtaa. Varmista myös,

että riviliittimen liitäntäosiin ei kohdistu ulkoista rasitusta.

5) Kiristä riviliittimen ruuvit tukevasti, jotta ne eivät löystyisi käytössä. Tarkista vetämällä

kiristettyjä johtimia kevyesti, että ne eivät pääse liikkumaan.

6) Kytke sisä-/ulkoyksikön kytkentäjohdin (A) ja maadoitusjohdin kaapelipidikkeeseen.

Muista aina kytkeä kaapelipidikkeen vasen puoli. Kiinnitä kaapelipidike tukevasti.

2-1. ASENNUSLEVYN KIINNITYS

• Paikanna seinästä sopiva rakenne (esimerkiksi pystytuki) ja kiinnitä asennuslevy (1)

vaakasuoraan kiristämällä kiinnitysruuvit (2) huolellisesti.

• Varmista asennuslevyn (1) tärinän estämiseksi, että kiinnitysruuvit asetetaan kuvan

mukaisiin reikiin. Kiinnitystä voi tukea asettamalla ruuvit myös muihin reikiin.

• Kun reikäaihio on poistettu, suojaa reiän reunat vinyyliteipillä johdinten vahingoittumisen

estämiseksi.

• Jos betoniseinässä käytetään upotettavia pultteja, asennuslevy (1) kiinnitetään käyttämällä

11 × 20 · 11 × 26 ovaalireikää (kaltevuus 450 mm).

• Jos upotettava pultti on liian pitkä, sen voi vaihtaa lyhyempään, yleisesti saatavana

olevaan pulttiin.

2-2. SEINÄREIÄN PORAUS

1) Merkitse reiän sijainti seinällä.

2) Poraa ø65 mm:n reikä. Seinän ulkopuolella reiän on

oltava 5-7 mm sisäpuolen reikää alempana.

3) Aseta holkki (C) reikään.

Asennuslevy (1)

ø65 mm:n reiän

keskikohtaan

Vähintään

117,5 mm

Vähintään

107,5 mm

Vähintään 72 mm

Väh. 115 mm vasempaan putkeen

ja vasempaan takaputkeen (välike)

Katto

Sei-

nä

Sei-

nä

Kiinnitysruuvi (2)

* Vasen reikä samoin.

Aseta mit-

ta kuvan

mukaan. *

Kohdista

mitta langan

mukaan. *

100 mm

Vesivaaka

2-3. SISÄYKSIKÖN JOHTIMIEN KYTKENTÄ

Sisä-/ulkoyksikön johtimet voi kytkeä irrottamatta etupaneelia.

1) Avaa etupaneeli.

2) Poista kaapelipidike.

3) Vie sisä-/ulkoyksikön kytkentäjohdin (A) sisäyksikön takaa ja valmista johtimen pää.

LISÄVARUSTEET

Tarkista seuraavat osat ennen asennusta.

<Sisäyksikkö>

(1) Asennuslevy 1

(2)

Asennuslevyn kiinnitysruuvi

4×25mm

(3) Kaukosäätimen teline 1

(4)

Kiinnitysruuvi, (3), 3,5 × 16 mm

(musta)

(5) Paristo (AAA), (6) 2

(6) Langaton kaukosäädin 1

(7)

Huopateippi

(vasempaan putkeen tai vasem-

paan takaputkeen)

<Ulkoyksikkö>

(8)

Poistotulppa (vain VE-tyyppi)

ASENNUSPAIKALLA TARVITTAVAT

TARVIKKEET

(A) Sisä-/ulkoyksikön kytkentäjohdin* 1

(B) Jatkoputki 1

(D) Seinäreiän suojus 1

(E) Putken kiinnike 2-5

(F) Kiinnitysruuvi, (E),4×20mm 2-5

(G) Putkiteippi 1

(H) Kittiä 1

(I)

Poistoletku

(tai pehmeä PVC-letku, sisähalkaisija

15 mm, tai kova PVC-putki VP16)

tai

(J) Jäähdytysöljy 1

(K) Virtajohto* 1

Nesteputki

Kaasuputki

Huopateippi (7)

Sisä-/ulkoyksikön

kytkentäjohdin (A)

Putkiteippi (G)

2. SISÄYKSIKÖN ASENNUS

*Huomautus:

Sijoita sisä-/ulkoyksikön kytkentäjohdin (A) ja

virtajohto (K) vähintään 1 m:n etäisyydelle tele

visioantennin johtimesta.

Vähintään

117,5

Vähintään

107,5

Vähintään

100

Vähintään

350

Vähintään

100

Väh. 72 mm / väh

115 mm vasempaan

putkeen ja vasempaan

takaputkeen (välike)

Vähintään

10,5 mm

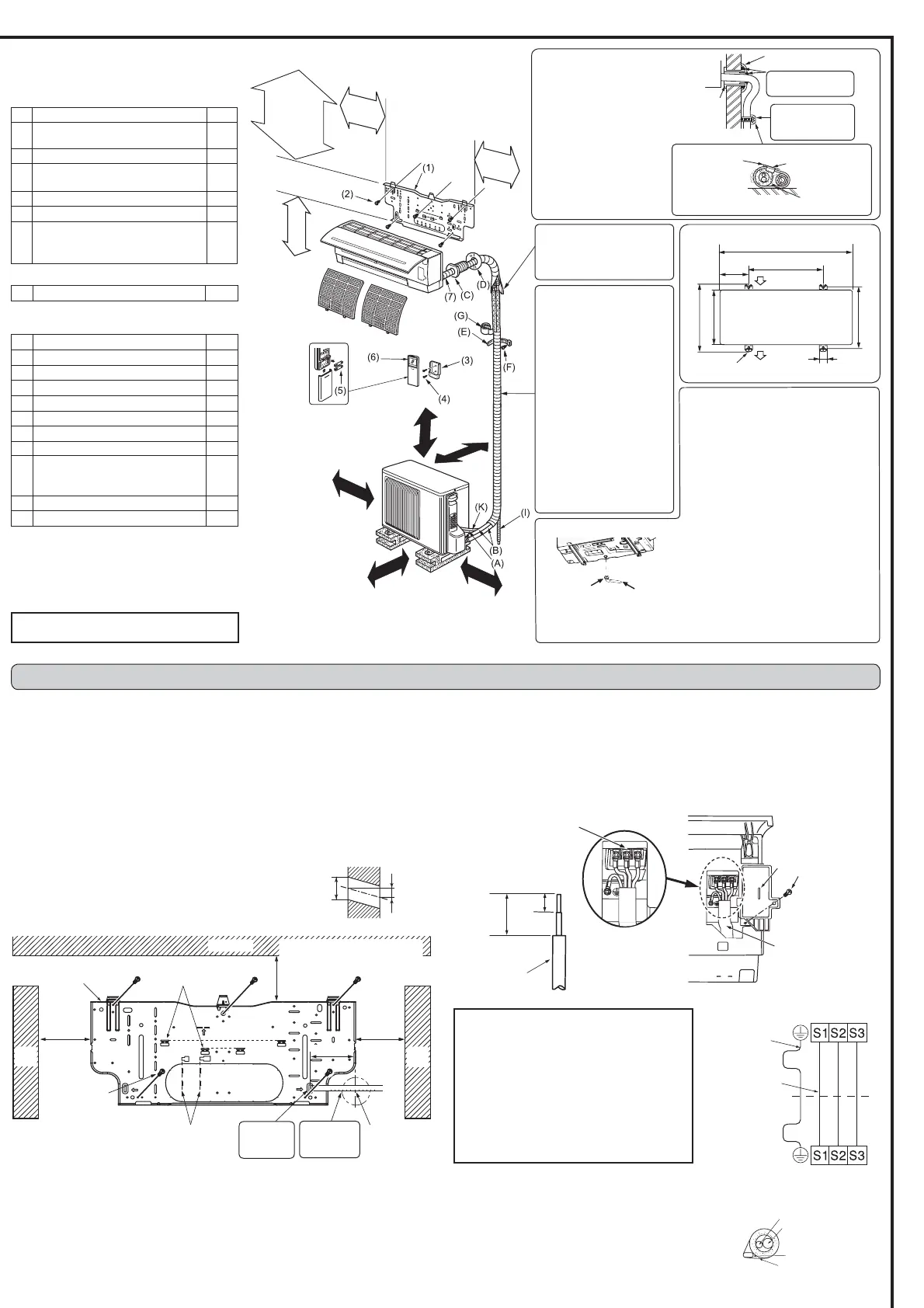

1-4. ASENNUSKAAVIO

Laitteen saa asentaa vain valtuutettu asentaja

ja paikallisten määräysten mukaisesti.

Sisäyksikkö

Seinäreiän

holkki (C)

Leikkaa kiin-

nike sopivan

pituiseksi.

Putken kiinnike (E)

Varmista käyttämällä

seinäreiän holkkia (C),

että sisä-/ulkoyksikön kyt-

kentäjohdin (A) ei pääse

koskettamaan seinän me-

talliosia. Holkki estää myös

jyrsijöiden mahdollisesti

aiheuttamat vahingot, jos

seinärakenne on ontto.

Seinäreiän suojus (D)

Tiivistä seinäreikä

kitillä (H).

Kiinnitä putki

seinään putken

kiinnikkeellä (E).

Kiinnitysruuvi (F)

Tiivistä putki vuototestin

jälkeen eristysmateriaalilla

ja varmista, että eristykseen

ei jää rakoja.

Jos putket on kiinnitettävä

metallia (tinapäällystys) tai

metalliverkkoa sisältävään

seinään, aseta seinän ja

putken väliin vähintään 20

mm:n paksuinen, kemialli

sesti käsitelty puuvälike tai

kiedo putkeen 7–8 kierrosta

vinyyliteppiä.

Jos asennuksessa on tar

koitus käyttää entisiä putkia,

käytä laitetta COOL (Viileä)

-toiminnolla 30 minuutin

ajan ja suorita pumppu

tyhjennys ennen vanhan

ilmastointilaitteen poistoa.

Tee uusi putkiavarrus uuden

kylmäaineen mukaan.

Ulkoyksikkö saattaa olla eri näköinen eri malleissa.

Sisäriviliitin

Sisä-/ulkoyksikön

kytkentäjohdin (A)

Ulkoriviliitin

Maadoitus-

johdin (vihreä/

keltainen)

• Jätä kytkentäjohtimiin hiukan lisäpituutta myö-

hempää huoltoa varten.

• Jätä maadoitusjohdin hiukan muita pidemmäksi

(vähintään 60 mm).

• Älä taita johtimien ylimääräistä osaa tai ahda

sitä pieneen tilaan. Varo vahingoittamasta

johtimia.

• Kiinnitä kaikki ruuvit niitä vastaaviin liitäntöihin,

kun kiinnität johdon tai johtimen riviliittimeen.

Huomautus: Älä aseta johtimia sisäyksikön ja

asennuslevyn (1) väliin. Vahingoittuneet johti

met voivat kuumentua tai aiheuttaa tulipalon.

Seinä

Ulkopuoli

ø65 mm

5-7 mm

(SF25, 35, 42/SF50)

Vähintään 200/500 mm

(SF25, 35, 42/SF50)

Vähintään 100/500 mm

Ulkoyksikön poistoputki

• Asenna poistoputki ennen sisä- ja ulko-

yksikön putkiliitosta.

• Liitä poistoletku (I) (sisähalkaisija

15 mm) kuvan mukaan.

• Varmista, että poistoputki viettää alas-

päin, jotta poistovesi pääsisi virtaamaan

sujuvasti.

Huomautus:

Laite on asennettava vaakasuoraan.

Älä käytä poistotulppaa (8) kylmillä

alueilla, sillä poistovesi saattaa jäätyä ja

pysäyttää tuulettimen toiminnan.

Ulkoyksikkö muodostaa kondenssivettä

lämmityksen aikana. Valitse asennuspaik-

ka siten, että ulkoyksikkö tai sen alusta

eivät kastu poistovedestä ja että jäätyvä

poistovesi ei voi vaurioittaa niitä.

Ilmansyöttö

Ilmanpoisto

Ulkoyksikön asennus (SF25, 35, 42/SF50)

2/4-10 mm × 21 mm:n tila

800/840 mm

150/175

500 mm

344,5/390 mm

285/330 mm

304-325/349-371 mm

40 mm

(8)

(I)

Liitoskohtien sijainti

(110 mm pitempi, jos EN*)

Riviliitin

Kiinnitysruuvi

Sisä-/ulkoyksikön

kytkentäjohdin (A)

Kaapelipidike

Johdin

15 mm

35 mm

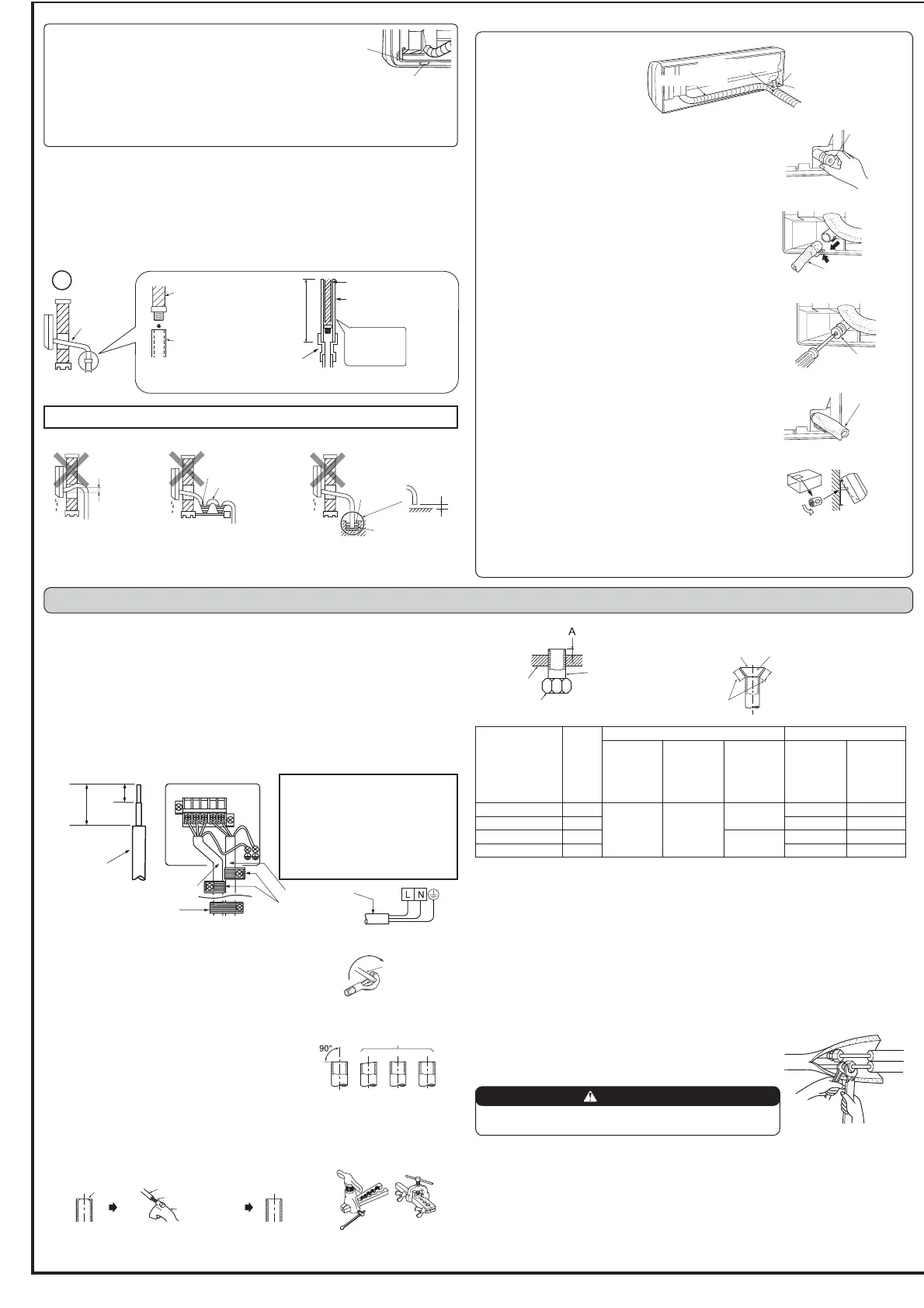

Putkien vienti vasemmalta

tai takaa vasemmalta

Huomautus:

Muista kiinnittää poistoletku ja

-korkki uudelleen, jos putket

viedään vasemmalta tai takaa

vasemmalta.

Muutoin poistoletkusta voi tip

pua vettä.

1) Aseta kylmäaineputki ja poistoletku vierekkäin ja kiedo

niiden ympäri huopateippiä (7) alkaen loppupäästä.

Aseta huopateipin (7) reunat päällekkäin noin 1/3 teipin

leveydestä. Kiinnitä huopateipin (7) pää sidekiinnittimel

lä.

2) Poista sisäyksikössä takana oikealla oleva poistokorkki

(kuva 1).

• Tartu korkin päässä olevaan kuperaan kohtaan ja vedä

korkki pois.

3) Irrota sisäyksikössä takana vasemmalla oleva poistoletku

(kuva 2).

• Tartu nuolilla merkittyyn pidikkeeseen ja vedä letkua

eteenpäin.

4) Aseta poistokorkki sisäyksikön takana olevaan paikkaan,

johon poistoletku kiinnitetään (kuva 3).

• Aseta korkin päässä olevaan reikään tylppäkärkinen

työkalu (kuten ruuviavain) ja työnnä korkki kokonaan

poistoastiaan.

5) Aseta poistoletku kokonaan sisäyksikön takana oikealla

olevaan poistoastiaan (kuva 4).

• Tarkista, että letku on kiinnitetty tukevasti poistoastian

asennuskohdan ulokkeeseen.

6) Aseta poistoletku seinäreiän holkkiin (C). Ripusta sisäyk

sikön yläosa asennuslevyyn (1). Siirrä sitten sisäyksikkö

kokonaan vasemmalle. Tämä helpottaa putkien asetta

mista yksikön taakse.

7) Leikkaa laitteen pakkauksesta pala pahvia, kääri se rullalle

ja kiinnitä se takarunkoon välikkeeksi, jonka avulla voit

nostaa sisäyksikköä (kuva 5).

8) Liitä kylmäaineputki jatkoputkeen (B).

9) Kiinnitä sisäyksikön alaosa asennuslevyyn (1) työntämällä

se paikalleen.

3-2. PUTKIEN AVARRUS

1) Leikkaa kupariputki asianmukaisesti putkileikkurilla

(kuvat 1 ja 2).

2) Poista kaikki purseet putken poikkileikkausreunasta

(kuva 3).

• Aseta kupariputken pää alaspäin purseen poiston

ajaksi, jotta purseet eivät putoaisi putkeen.

3) Poista sisä- ja ulkoyksikköön kiinnitetyt kaulusmutterit

ja aseta ne putkeen purseen poiston jälkeen. (Niitä ei

voi asettaa putkeen avarruksen jälkeen.)

4) Avarrus (kuvat 4 ja 5). Käytä taulukossa ilmoitetun

kokoista kupariputkea ja kiinnitä se lujasti. Valitse

taulukosta A mm -arvo käytettävän työkalun mukaan.

5) Tarkistus

• Vertaa avarrusta kuvaan 6.

• Jos avarrus on virheellinen, leikkaa avarrettu osa

pois ja suorita avarrus uudelleen.

3-3. PUTKILIITOKSET

• Kiristä kaulusmutteri momenttiavaimella taulukon ohjeiden mukaan.

• Jos mutteria kiristetään liikaa, se voi rikkoutua ajan myötä ja aiheuttaa kylmäainevuodon.

• Kääri putken ympärille eristysmateriaalia. Paljaan putken koskettamisesta voi seurata palo-

tai paleltumavammoja.

Sisäyksikön putkiliitokset

Liitä sisäyksikköön sekä neste- että kaasuputki.

• Levitä putken istukkapinnalle ohuelti jäähdytysöljyä (J).

• Kohdista ensin putken keskikohta ja kiristä sitten kaulusmutteria 3-4 kierrosta.

• Kiristä sisäyksikön liitoskohdat kiristysmomenttitaulukon arvojen mukaan kahden avaimen

avulla. Avarruskohta vahingoittuu, jos sitä kiristetään liikaa.

Ulkoyksikön putkiliitokset

Liitä putket ulkoyksikön sulkuventtiilin putkiliitokseen samoin kuin

sisäyksikössä.

• Käytä kiristyksessä momenttiavainta tai ruuviavainta sekä

samaa kiristysmomenttia kuin sisäyksikössä.

3-4. ERISTYS JA TEIPPAUS

1) Peitä putkiliitokset putkisuojalla.

2) Suojaa ulkoyksikön putket eristyksellä, mukaan lukien venttiilit.

3) Teippaa putki teipillä (G) alkaen ulkoyksikön aukosta.

• Kiinnitä putkiteipin (G) pää teipillä, jossa on tarttuva pinta.

• Jos putket viedään sisäkaton yläpuolelta, kaapista tai tilasta, jossa on korkea lämpötila

ja kosteusprosentti, ehkäise kondensaation muodostuminen suojaamalla putket myös

yleisesti saatavana olevalla eristysmateriaalilla.

Putkien vienti takaa, oikealta tai alakautta

1) Aseta kylmäaineputki ja poistoletku vierekkäin

ja kiedo niiden ympäri putkiteippiä (G) alkaen

loppupäästä.

2) Aseta putki ja letku seinäreiän holkkiin (C). Ri

pusta sisäyksikön yläosa asennuslevyyn (1).

3) Varmista liikuttamalla sisäyksikköä sivusuun

nassa, että se on kiinnitetty asennuslevyyn (1) tukevasti.

4) Kiinnitä sisäyksikön alaosa asennuslevyyn (1) työntämällä se paikalleen.

Putken halkaisija

(mm)

Mutteri

(mm)

A (mm)

Kiristysmomentti

Kiristys-

viputyyp-

pinen

työkalu,

R410A

Kiristys-

viputyyp-

pinen

työkalu,

R22

Siipimutte-

rityyppinen

työkalu,

R22

N•m kgf•cm

ø6

,35 (1/4”) 17

0-0,5 1,0-1,5

1,5-2,0

13,7-17,7 140-180

ø 9,52 (3/8”)

22 34,3-41,2 350-420

ø 12,7 (1/2”)

2,0-2,5

49,0-56,4 500-575

ø 15,88 (5/8”)

29 73,5-78,4 750-800

Poistoputki

• Jos poistoletkun jatke viedään sisätilan kautta, sen ympäri on kiedottava yleisesti

saatavana olevaa eristysmateriaalia.

• Poistoletkun on vietettävä alaspäin virtauksen helpottamiseksi (kuva 1).

• Jos sisäyksikön mukana toimitettu poistoletku on liian lyhyt, siihen voidaan liittää

asennuspaikalla jatkoletku (I) (kuva 2).

• Jos poistoletku liitetään kovaan vinyylikloridiputkeen, se on asetettava tukevasti putken

sisään (kuva 3).

Poistoputkia ei saa asentaa seuraavan kuvan mukaan.

Ei saa

nostaa.

Kerääntynyt

sadevesi

Ilmaa

Aaltoilua

Vesivuoto

Poistoletkun

pää on

vedessä.

Oja/kouru

Vähintään

50 mm:n

väli.

Leikkaa tästä, jos

putket viedään

oikealta.

Leikkaa tästä, jos

putket viedään

alakautta.

Kupari-

putki

Hyvä

Vino Epätasainen Purseita

Huono

Kuva 1

Kuva 2

Purse

Kupariputki

Varakalvin

Putkileikkuri

Kiristysviputyyppi

Avarrustyökalu

Kuva 4Kuva 3

Tasainen kaikkialta

Tasapitkä

kaikkialta

Sisäpinta on kiiltävä eikä

siinä ole naarmuja.

Kaulusmutteri

Suulake

Kuva 5

Kuva 6

Viettää

alaspäin

Poisto-

letku

Pehmeä letku,

sisähalkaisija

15 mm

Poistoletku

Kova vinyylikloridiputki,

sisähalkaisija 30 mm

Aseta letku

putken sisään

tukevasti.

Erikokoisten

osien liitos

Vähintään

70 cm

Kuva 1 Kuva 2 Kuva 3

3. ULKOYKSIKÖN ASENNUS

Kupariputki

Siipimutterityyppi

3-1. ULKOYKSIKÖN JOHTIMIEN KYTKENTÄ

1) Avaa huoltoluukku.

2) Löysää riviliittimen ruuvia ja kytke sisäyksiköstä tuleva sisä-/ulkoyksikön kytkentäjoh

din (A) riviliittimeen oikeaan paikkaan. Varo, ettet kytke johtoja väärin. Kytke johdin

riviliittimeen tukevasti niin, että sen ydin ei ole esillä missään kohtaa. Varmista myös,

että riviliittimen liitäntäosiin ei kohdistu ulkoista rasitusta.

3) Kiristä riviliittimen ruuvit tukevasti, jotta ne eivät löystyisi käytössä. Tarkista vetämällä

kiristettyjä johtimia kevyesti, että ne eivät pääse liikkumaan.

4) Kytke virtajohto (K).

5) Kiinnitä sisä-/ulkoyksikön kytkentäjohdin (A) ja virtajohto (K) johtopidikkeellä.

6) Sulje huoltoluukku tiiviisti.

VAROITUS

Kun laitetta asennetaan, kylmäaineputket on kytkettävä

tukevasti ennen kompressorin käynnistystä.

Johdin

Riviliitin

35 mm

15 mm

Johtopidike

<SF25, 35, 42>

• Jätä maadoitusjohdin hiukan

muita pidemmäksi (vähintään

100 mm).

• Jätä kytkentäjohtimiin hiukan

lisäpituutta myöhempää huoltoa

varten.

• Kiinnitä kaikki ruuvit niitä vas-

taaviin liitäntöihin, kun kiinnität

johdon tai johtimen riviliittimeen.

Sisä-/ulkoyksikön

kytkentäjohdin (A)

Virtajohto (K)

Johtopidike

<SF50>

Poistokorkki

Poistoletku

Leikkaa tästä, jos putket

viedään vasemmalta.

Poistokorkki

Putkiteippi (G)

Poistoletku

Kuva 1

Kuva 2

Kuva 3

Kuva 4

Kuva 5

Huopateippi (7)

Produkspesifikasjoner

Merke:	Mitsubishi
Kategori:	luftkondisjonering
Modell:	MSZ-SF25VE3-E1
Innebygd skjerm:	Ja
Timer:	Ja
Bruksanvisning:	Ja
Årlig energiforbruk (oppvarming) (gjennomsnittlig fyringssesong):	764 kWh
Luftfilter:	Ja
Energiforbruk per time (kjøling):	- kWh
Energiforbruk per time (oppvarming):	- kWh
Dybde innendørsenhet:	195 mm
Høyde innendørsenhet:	299 mm
Antall innendørsenheter:	1
AC-inngangsspenning:	230 V
AC-inngangsfrekvens:	50 Hz
Produktfarge:	Hvit
Fjernkontroll medfølger:	Ja
Modell/Type:	Klimaanlegg (innendørsenhet)
Strøm:	1 A
Kjølekapasitet i watt (nominell):	2500 W
Inverteringsteknologi:	Ja
Nedkjølingskapasitet i watt (maks.):	3400 W
Fjerndrevet:	Ja
Ioniserende:	Nei
Comfort sovemodus:	Ja
Klimaanleggets funksjoner:	Cooling, Heating
Kjøleenergieffektivitet (EER, W/W):	4.17
Oppvarmingskapasitet i watt (maks.):	4100 W
Årlig energiforbruk (nedkjøling):	116 kWh
Varmekapasitet i watt (nominell) (Varmeste fyringssesong):	- W
Varmekapasitet i watt (nominell) (Gjennomsnittlig fyringssesong):	3200 W
Varmekapasitet i watt (nominell) (Kalde fyringssesong):	- W
Design belastning (kjøling):	2.5 kW
Design belastning (varming) (Varm fyrings sesong):	- kW
Design belastning (varming) (Gjennomsnitt fyrings sesong):	2.4 kW
Design belastning (varming) (Kald fyrings sesong):	- kW
Årlig energiforbruk (oppvarming) (Varmeste fyringssesong):	- kWh
Årlig energiforbruk (oppvarming) (Kalde fyringssesong):	- kWh
Støynivå på innendørsenhet (høy hastighet):	57 dB
Bredde innendørsenhet:	798 mm
Innendørsenhetens vekt:	10000 g
Innendørs enhetstype:	Vegg.monterbar
Kjølende luftstrøm (innendørsenhet):	540 m³/t
Støynivå på utendørsenhet:	- dB
Oppvarmingskapasitet i watt (min.):	1000 W
Multisplitt:	Nei
Sesongbasert effektivitetsrangering (nedkjøling) (SEER):	7.6
Sesong-virkningsgrad (oppvarming) (SCOP) (Gjennomsnittlig i fyringssesongen ):	4.4
Oppvarmingsenergieffektivitet (COP, W/W):	4.1
Nedkjølingskapasitet i watt (min.):	900 W
Automatisk vifte:	Ja
Gasslangediameter:	9.52 mm
Væskeslangediameter:	6.35 mm
Energieffektivitetsklasse (nedkjøling):	A++
Innendørsenhetens støynivå:	42 dB
Støynivå på innendørsenhet (lav hastighet):	19 dB
Sesong virkningsgrad (oppvarming) (OMFANG) (Varmeste fyringssesong ):	5.4
Oppvarmende luftstrøm (innendørsenhet):	600 m³/t
