Side 1/2
547136
Version date: 16.03.2017
GB
FR
DE
FR Kit scie-cloche TCT multi-matériaux, 9 pcs
DE Universal-Hartmetall-Lochsägen, 9-tlg. Satz
ES Juego de coronas perforadoras multimaterial de TCT, 9 pzas
IT Set sega a tazza multimateriale TCT 9 p.zi
NL 9-delige multi-materiaal TCT gatenzaag set
PL Uniwersalny zestaw otwornic TCT, 9 częściowy

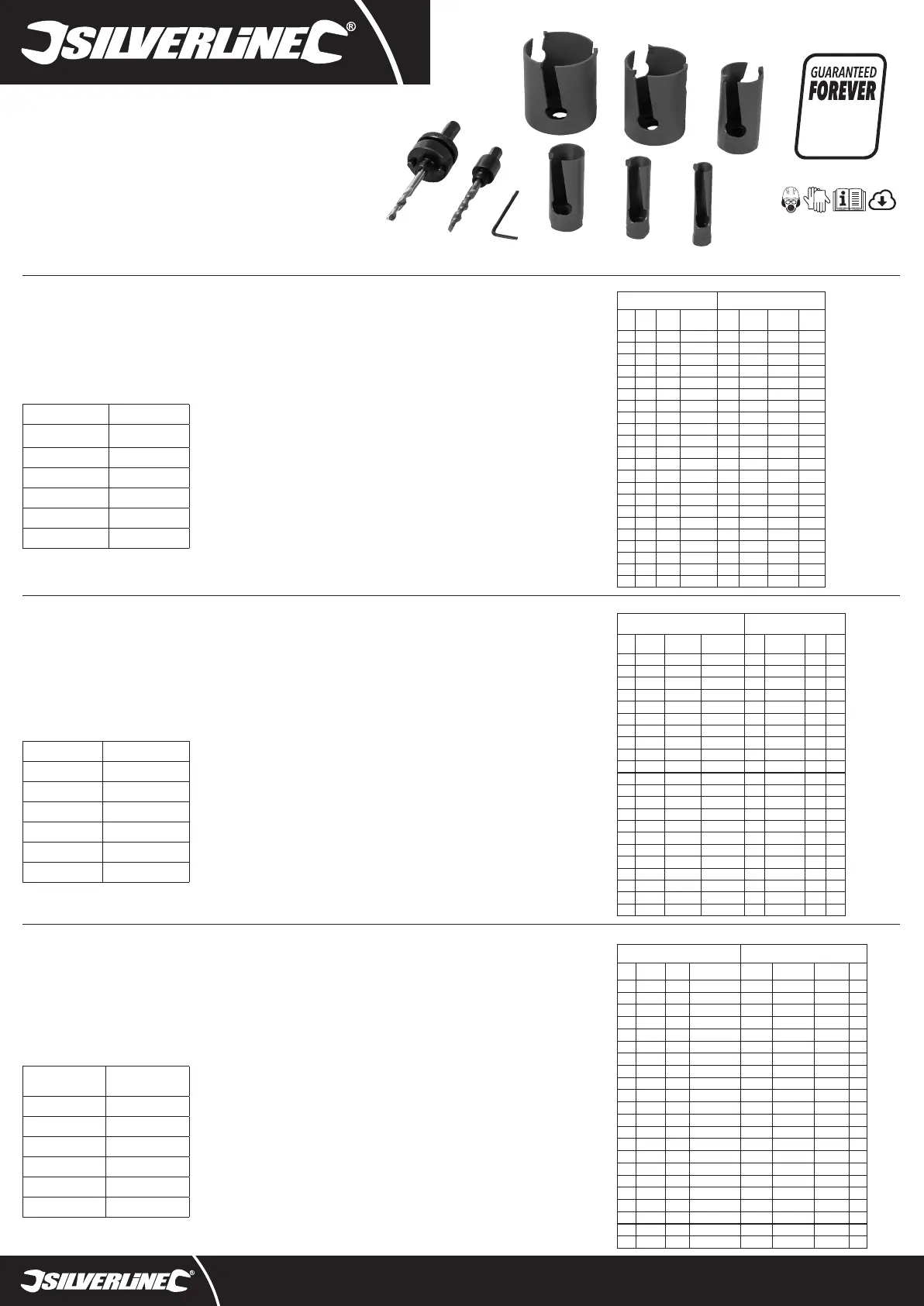

Multi Material TCT Holesaw Set 9pce
silverlinetools.com
Fitting the holesaw to the arbor
• The design allows quick tment of the holesaw with notools required. There is no need to remove the
arbor from the chuck.
1. Pull up the drive pin collar to retract the pins
2. Screw the holesaw onto the arbor and align one set of
pin holes with the pins
3. Push the drive pin collar forward so that the pins
engage the holesaw
4. If necessary loosen the pilot drill and adjust so that only
the tapered cutting edges project beyond the holesaw
teeth
Sawing speeds
• See the Table below for suggested speeds for sawing in different materials. Note: Due to varying cutting
conditions and types of materials, stated speeds are for guidance only
Using the holesaw
• For cleaner cutting action and longer saw life, use a good grade of cutting oil when
holesawing metals (except cast iron)
• Clear chips away regularly; clogged saw teeth will slow the cut and may cause
overheating
WARNING Failure to follow these instructions may result in serious injury or damage
to the tool
Safety
Wear approved eye protection, hearing protection and breathing protection when
using this tool
Arbors
Always use the correct size arbor for the holesaw, as per table below
Silverline Product code Holesaw size
SDS Plus arbors
868533 14-30mm
675054 32 – 152mm
Hex arbors
260332 14 – 30mm
590590 32 – 152mm
Note: The above arbors include a 6mm pilot drill
Register online: silverlinetools.com
GARANTIE À VIE
UNBEGRENZTE GARANTIE
GARANTÍA DE POR VIDA
GARANZIA A VITA
LEVENSLANGE GARANTIE
GWARANCJA DOŻYWOTNIA
Assembler la scie-cloche sur l’arbre
• La conception permet une installation rapide et sans outils. Il n’y a pas besoin de retirer l’arbre du
mandrin.
1. Tirez la bague de serrage vers le haut pour rentrer lesmâchoires
2. Vissez le scie-cloche sur l’arbre et l’alignez corectement
3. Tirez la bague de serrage vers le bas pour sortir les mâchoires
4. Si nécessaire, desserrez le foret de guidage et ajustez-le de façon à ce que seuls les tranchants
eflés projettent au-delà des dents de la scie-cloche
Vitesses de sciage
• Voir la table de réglage de la vitesse de sciage selon les différents matériaux. Remarque : Dû aux
nombreux types de matériaux et de conditions de sciage, lesdonnées de la table ci-dessous ne sont qu’à
titre de conseils uniquement.
Utilisation de la scie cloche
• Pour une coupe plus nette et augmenter la durée de vie de la scie, utilisez une bonne huile de coupe
pour scier les métaux (sauf avec la fonte).
• Supprimez les copeaux régulièrement : des dents de scie encombrées ralentissent la coupe et cela peut
provoquer une surchauffe.
ATTENTION : Ne pas respecter les instructions peut causer des blessures graves et
endommager votre outil.
Sécurité
Portez toujours les équipements de sécurités nécessaires l’utilisation comme des
lunettes de protection, protections auditives et respiratoire et des gants de sécurité.
Arbres
Toujours utilisé la taille correcte de l’arbre pour la scie-cloche, comme indiqué sur la
table ci-dessous.
Produit Silverline Taille de la scie-cloche
Arbres SDS Plus
868533 14-30mm
675054 32 – 152mm
Arbres Hex
260332 14 – 30mm
590590 32 – 152mm
Remarque : Les arbres ci-dessus sont fournis avec un foret de guidage de 6 mm.
Table de vitesses de sciage (rpm, min-1)
Taille Matériau
Mm pouce Acier moyen Acier à outils et
inoxydable
Fonte Cuivre Laiton
bronze
Alu Bois
16 5/8 550 275 365 730 825 760
20 25/32 445 220 290 580 660 640
22 7/8 390 197 260 520 585 560
25 1 350 175 235 470 525 500
29 1 1/8 300 150 200 400 450 450
32 1 1/4 275 140 180 360 410 410
35 1 3/8 250 125 165 330 375 370
38 1 1/2 230 115 150 300 345 330
40 1 9/16 220 110 145 290 330 310
44 1 3/4 195 95 130 260 295 250
51 2 170 85 115 230 255 200
57 2 1/4 150 75 100 200 225 185
64 2 1/4 135 65 90 180 205 180
70 2 3/4 125 60 80 160 185 160
76 3 115 55 75 150 170 150
86 3 3/8
100 50 65 130 150 135
92 3 5/8 95 45 60 120 140 125
102 4 85 40 55 110 130 100
108 4 1/4 80 40 55 110 120 95
114 4 1/2 75 35 50 100 105 90
127 5 65 30 40 85 90 85
152 6 55 25 35 75 85 75
Hole sawing speeds (rpm, min-1)
Size Material
Mm Inches Mild
Steel
Tool & stainless
Steel
Cast
iron
Copper,
brass,
bronze
Aluminium Wood
16 5/8 550 275 365 730 825 760
20 25/32 445 220 290 580 660 640
22 7/8 390 197 260 520 585 560
25 1 350 175 235 470 525 500
29 1 1/8 300 150 200 400 450 450
32 1 1/4 275 140 180 360 410 410
35 1 3/8 250 125 165 330 375 370
38 1 1/2 230 115 150 300 345 330
40 1 9/16 220 110 145 290 330 310
44 1 3/4 195 95 130 260 295 250
51 2 170 85 115 230 255 200
57 2 1/4 150 75 100 200 225 185
64 2 1/4 135 65 90 180 205 180
70 2 3/4 125 60 80 160 185 160
76 3 115 55 75 150 170
150
86 3 3/8 100 50 65 130 150 135
92 3 5/8 95 45 60 120 140 125
102 4 85 40 55 110 130 100
108 4 1/4 80 40 55 110 120 95
114 4 1/2 75 35 50 100 105 90
127 5 65 30 40 85 90 85
152 6 55 25 35 75 85 75
Montage der Lochsägeeinsätze
• Die Löchsägeaufsätze können per Design schnell und ohne jegliches Werkzeug an den Aufnahmen
montiert werden, ohne dass diese aus dem Bohrfutter entfernt werden muss.
1. Ziehen Sie den Stiftkragen zurück bis die Stifte die Mutter frei geben.
2. Schrauben Sie den Lochsägeaufsatz auf das Aufnahmegewinde und richten Sie die Stifte anhand
der Bohrungen im Lochsägeaufsatz aus.
3. Schieben Sie den Stiftkragen vorwärts bis die Stifte den Lochsägeaufsatz arretieren.
4. Der Zentrierbohrer kann gelöst und auf idealer Länge wieder eingespannt werden, falls nötig.
Sägegeschwindigkeit
• Beachten Sie die untenstehende Tabelle fürBohrgeschwindigkeiten beim Bohren in
verschiedenen Materialien.
Hinweis: Die angegebenen Geschwindigkeiten sind nur als Richtwerte zu verstehen, und an
unterschiedliche Sägebedingungen anzupassen.
Benutzung der Lochsäge
• Benutzen Sie stets ein geeignetes Schneidöl bzw.Kühlmittel um saubere Schnitte anzufertigen und die
Lebensdauer Ihrer Lochsäge zu verlängern (Ausnahme:Gusseisen).
• Entfernen Sie Grat und Späne regelmäßig, da diesedie Sägezähne verstopfen und zur Überhitzung des
Werkzeugs führen können.
WARNUNG! Das Nichtbeachten dieser Anweisungen kann zu Verletzungen oder Beschädigungen des
Werkzeuges führen.
Sicherheit
Tragen Sie die erforderliche persönliche Schutzausrüstung, inklusiv einer geeigneten Schutzbrille,
Gehörschutz und Atemschutz.
Aufnahmen
Benutzen Sie stets eine Aufnahme in der korrekten Größe für den jeweiligen Lochsägeaufsatz (siehe
Tabelle):
Silverline
Artikelnummer
Lochsägedurchmesser
SDS-Plus-Aufnahmen
868533 14-30mm
675054 32 – 152mm
Sechskant-Aufnahmen
260332 14 – 30mm
590590 32 – 152mm
Note: Die o.g. Aufnahmen beinhalten einen 6 mm Zentrierbohrer.
Geschwindigkeiten für Lochsägeaufsätze (min-1)
Größe Material
Mm Zoll Baustahl Werkzeug u. Edelstahl Gusseisen Kupfer, Messing,
bronze
Aluminium Holz
16 5/8 550 275 365 730 825 760
20 25/32 445 220 290 580 660 640
22 7/8 390 197 260 520 585 560
25 1 350 175 235 470 525 500
29 1 1/8 300 150 200 400 450 450
32 1 1/4 275 140 180 360 410 410
35 1 3/8 250 125 165 330 375 370
38 1 1/2 230 115 150 300 345 330
40 1 9/16 220 110 145 290 330 310
44 1 3/4 195 95 130 260 295 250
51 2 170 85 115 230 255 200
57 2 1/4 150 75 100 200 225 185
64 2 1/4 135 65 90 180 205 180
70 2 3/4 125 60 80 160 185 160
76 3 115 55 75 150 170 150
86 3 3/8 100
50 65 130 150 135
92 3 5/8 95 45 60 120 140 125
102 4 85 40 55 110 130 100
108 4 1/4 80 40 55 110 120 95
114 4 1/2 75 35 50 100 105 90
127 5 65 30 40 85 90 85
152 6 55 25 35 75 85 75
547136_SAFETY SHEET.indd 1 16/03/2017 09:37
