Side 1/3

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

• Vériez si la tension de votre alimentation

correspond au voltage indiqué sur le label de votre

appareil.

• Avant de mettre cet appareil en service, veuillez

lire le manuel d’instructions attentivement et

conservez-le an de pouvoir vous y référer dans le

futur.

• Veuillez conserver ces instructions, le certicat de

garantie, le ticket de caisse et, si possible, le carton

contenant l’emballage interne.

• L’appareil est conçu uniquement pour un usage

privé et non pour un usage commercial ! Tenez le

á l’écart de la chaleur, du soleil et de l‘humidité et

protégez-le des impacts coupants.

• Débranchez toujours la prise quand vous n’utilisez

pas l’appareil, quand vous attachez des parties

accessoires, quand vous nettoyez l’appareil ou

quand vous observez un problème. Eteignez

d’abord l’appareil. Tirez sur la prise et non sur le

câble.

• Cet appareil n'est pas prévu pour être utilisé par

des personnes (y compris les enfants) don't les

capacities physiques, sensorielles ou mentales sont

réduites, oou des personnes dénuées d'expérience

ou de connaissance, sauf si elles ont pu bénécier,

par l'intermédiaire d'une personne responsable de

leur sécurité, d'une surveillance ou d'instructions

préalables concernant l'utilisation de l'appareil.

• Il convient de surveiller les enfants pour s'assurer

qu'ils ne jouent pas avec l'appareil.

• An de protéger les enfants des dangers des

appareils électriques, ne les laissez jamais

sans surveillance à proximité de l’appareil.

En conséquence, lorsque vous choisissez

l’emplacement de l’appareil, faites-le de telle

manière que l’enfant n’aura pas accès à l’appareil.

Vériez et assurez-vous que les câbles ne pendent

pas.

• Testez régulièrement l’appareil, la prise et le câble au

cas ou ils seraient endommagés.. Seules des parties

de remplacement originales peuvent être utilisées.

• Si la prise ou de câble d’alimentation serait

endommagé, il doit être remplacé par le fabricant,

son service après vente ou des personnes de

qualication similaire an d’éviter un danger Ne

réparez pas l’appareil vous-même.

• Tenez l’appareil et le câble à l’écart de la chaleur, des

rayons directs du soleil, de l’humidité ou des coins

tranchants…etc.

• N’utilisez jamais l’appareil sans surveillance ;éteignez

l’appareil quand vous ne l’utilisez pas, même pour

un court moment.

• L’appareil n’est pas destiné à etre mis en

fonctionnement au moyen d’une minuterie

extérieure ou par un système de commande à

distance séparé.

• N’utilisez pas l’appareil en extérieur.

• L’appareil ne doit être placé dans l’eau ou un autre

liquide en aucune circonstance. N’utilisez pas

l’appareil si vos mains sont humides ou mouillées.

• Si l’appareil devient humide ou mouillé, débranchez

la prise principale immédiatement. Ne touchez pas

l’eau.

• Utilisez l’appareil seulement pour les ns auxquelles

il a été conçu.

• L’appareil peut être utilisé par des enfants âgés de 8

ans et plus et par les personnes ayant des capacités

physiques, sensorielles ou mentales réduites ou qui

manquent d’expérience ou de connaissances si elles

sont supervisées ou instruites pour l’utilisation de

l’appareil en toute sécurité et si elles comprennent

les dangers en rapport. Les enfants ne doivent pas

jouer avec l’appareil. Le nettoyage et l’entretien

utilisateur ne doivent pas être accomplis par des

enfants à moins qu’ils aient plus de 8 ans et ne soient

supervisés.

• Conservez l'appareil et son cordon hors de porte des

enfants de moins de 8 ans.

* Electricien qualié agréé : Service après vente du fabricant ou de l’importateur ou tout autre personne qualiée, agréé

et apte à eectuer ce type de réparation an d’éviter tous dangers. L'appareil doit, dans tous les cas, être renvoyé à cet

électricien.

LISTE DES PIECES

1. Boulon, Ecrou

2. Grille avant

3. Pales

4. Vis de position

5. Grille arrière

6. Commutateur

d'alimentation

7. Bouton Oscillation

8. Moteur

9. Cordon

d'alimentation

10. Tube

11. Base

12. Pièce

supplémentaire de

la Base

13. Vis d'assemblage

ASSEMBLAGE

• Après avoir tout retiré du carton, trouvez l'unité moteur (objet 8) et séparez la grille avant (objet 2) de la grille

arrière (objet 5) si elles sont assemblées.

• Trouvez la grille arrière (objet 5) et alignez les 4 crans dans l'unité moteur (objet 8). La grille de sécurité ne se

mettra en place que d'une seule façon sur les crans, avec la poignée vers le haut. Insérez les 4 vis de blocage

(objet 4) et serrez pour xer la grille arrière à l'unité moteur.

• Trouvez les pales du ventilateur (objet 3) et aligez le centre des pales sur la tige sortant de l'unité moteur. Le but

de la tige en métal est d'aligner les vis de blocage avec les pales du ventilateur. Après avoir mis les pales, serrez

les vis sur les pales du ventilateur et vériez que les pales sont correctement xées à l'unité moteur.

• Alignez la grille avant et la grille arrière et verrouillez-les en place avec les 3 onglets de xation situés sur la

grille. Trouvez l'écrou de sécurité et le boulon (objet 1) et serrez ensemble les grilles avant et arrière avec ceux-

ci. Ceci est une précuation de sécurité pour éviter un démantellement accidentel du ventilateur.

• Trouvez la base-pied du ventilateur (objet 11). Insérez la base du tube (objet 10) dans la base-pied, puis xez la

base (objets 11 et 12) et le tube avec les vis fournies.

FONCTIONNEMENT

L'interrupteur est integré dans le commutateur de commande de vitesse sur le dessus du ventilateur.

• Le ventilateur peut fonctionner en mode oscillation ou statique.

• Pour faire osciller la tête du ventilateur, enfoncez le Bouton Oscillation.

• Pour arrêter l'oscillation de la tête du ventilateur, retirez le Bouton Oscillation.

• La tête du ventilateur peut être ajustée vers le haut ou vers le bas, pour ce faire, dévissez le bouton

d'ajustement, ajustez le ventilateur suivant l'angle désiré, puis revissez le bouton d'ajustement.

Dispositif à coupure thermique

Un appareil à protection thermique est installé dans le moteur. Lors d'une surchaue dûe à une quelconque

raison, la température du moteur atteint le point de fusion, il s'arrêtera automatiquement, permettant de sécuriser

le ventilateur ecacement. Lorsque la protection a fusionné, le ventilateur est hors de danger et la protection

thermique doit être remplacée avant d'utiliser à nouveau le ventilateur.

INSTRUCTIONS DE NETTOYAGE

• Débranchez le ventilateur de l'alimentation électrique avant de le nettoyer.

• Les pièces en plastique doivent être nettoyées avec du savon et un chion doux et humide ou une éponge.

Rincez bien à l'eau propre.

GARANTIE

• Ce produit est garanti pour une période de 24 mois. Votre garantie est valable si le produit est utilisé selon les

instructions et pour l'usage auquel il est destiné. De plus, la preuve d'achat d'origine (facture, reçu ou ticket de

caisse) doit être présentée, montrant la date d'achat, le nom du détaillant et le numéro d'article du produit.

• Pour connaître les conditions de garantie détaillées, veuillez consulter notre site Internet de service:

www.tristar.eu

TABLEAU

Exigences d'information pour les ventilateurs de confort P

Informations permettant d'identier le ou les modèles auxquels se rapportent les informations :

Description Symbole Valeur Unité

Débit maximal du ventilateur F 38.97 m³/min

Puissance électrique du ventilateur P 47.6 W

Consommation électrique en fonctionnement Sv 0.82 (m³/min)/W

Consommation électrique en veille Psb 0 W

Consommation électrique éteint Po - W

Niveau de puissance sonore du ventilateur Lwa 59.0 dB(A)

Vitesse maximale de l'air C 2.98 meters/sec

Consommation électrique saisonnière Q 15.23 kWh/a

Norme de mesure pour la consommation

électrique en fonctionnement

IEC 60879:1986 (corr. 1992)

DIRECTIVES POUR LA PROTECTION DE L’ENVIRONNEMENT

Cet appareil ne doit pas être jeté aux ordures ménagères à la n de sa durée de vie, mais doit être rendu à un

centre de recyclage d’appareils ménagers électriques et électroniques. Ce symbole sur l’appareil, La notice

d’emploi et l’emballage attirent votre attention sur ce sujet important. Composants utilisés dans cet appareil sont

recyclables. En recyclant les appareils ménagers. Usagés, vous contribuez à un apport important à la protection

de notre. Environnement. Adressez vous aux autorités locales pour des renseignements concernant le centre de

Recyclage

Ce produit satisfait aux exigences de conformité des règlements ou directives européens applicables.

Les produits électriques usagés ne doivent pas être éliminés avec les ordures ménagères. Veuillez

les recycler là où il existe des installations appropriées. Consultez les autorités locales ou votre magasin local

pour obtenir des conseils sur le recyclage.

NL Gebruiksaanwijzing

DE Bedienungsanleitung

GENERAL SAFETY INSTRUCTIONS

• Check if the tension of your supply corresponds

with the voltage indicated on the rating plate of

your appliance.

• Before commissioning this device please read the

instruction manual carefully and keep this so that

you can check them later .

• Please keep these instructions, the guarantee

certicate, the sales receipt and, if possible, the

carton with the inner packaging!

• The device is intended exclusively for private and

not for commercial use! Keep it away from direct

heat, sun and moist and protect it against sharp

impacts.

• Always remove the plug from the socket

whenever the device is not in use, when attaching

accessory parts, cleaning the device or whenever

a disturbance occurs. Switch o the device before.

Pull on the plug, not on the cable.

• This appliance is not intended for use by persons

with reduced physical, sensory or mental capacities,

or lack of experience and knowledge (including

children) , unless they have been supervised or

instructed concerning use of the appliance by a

person responsible for their safety.

• In order to protect children from the dangers

of electrical appliances, never leave them

unsupervised with the device. Consequently, when

selecting the location for your device, do so in

such a way that children do not have access to the

device. Take care to ensure that the cable does not

hang down.

• Test the device, plug and the cable regularly for

damage. If there is damage of any kind, the device

should not be used but the appliance must be

repaired by a qualied technician in order to avoid a

hazard. Only original spare parts must be used.

• A damaged cord or plug must be replaced by an

authorized technician to avoid a hazard. Do not

repair the device yourself,.

• Keep the device and the cable away from heat,

direct sunlight, moisture, sharp edges and such like.

• Never use the device unsupervised! Switch o the

device whenever you are not using it, even if this is

only for a moment.

• Do not use the device outdoors.

• Under no circumstances must the device be placed

in water or other liquid, or come into contact with

such. Do not use the device with wet or moist

hands.

• Should the device become moist or wet, remove

the mains plug from the socket immediately. Do not

reach into the water.

• Use the device only for the intended purpose.

• The appliance can be used by children aged from

8 years and above and persons with reduced

physical, sensory or mental capabilities or lack

of experience and knowledge if they have been

given supervision or instruction concerning use

of the appliance in a safe way and understand the

hazards involved. Children shall not play with the

appliance. Cleaning and user maintenance shall not

be made by children unless they are older than 8

and supervised.

• Keep the appliance and its cord out of reach of

children less than 8 years.

* Competent qualied electrician: after sales department of the producer or importer or any person who is

qualied, approved and competent to perform this kind of repairs in order to avoid all danger. In any case you

should return the appliance to this electrician.

PARTSLIST

1. Screw, nut

2. Front guard

3. Blade

4. Position screw

5. Rear guard

6. Power switch

7. Oscillation Knob

8. Motor

9. Power cord

10. Tube

11. Base

12. Base Addition part

13. Joint screw

ASSEMBLY

• After removing everything from the carton, locate the motor unit (item 8) and separate the front guard

(item 2) and back guard (item 5) if they are connected.

• Locate the rear guard (item 5) and align with 4 protruding indents on the motor unit (item 8). The safety

grille will only t one way over the protruding intents with the handle facing up. insert 4 locking screws

(item 4) and tighten to secure the rear guard to the motor unit.

• Locate the fan blades (item 3) and align the centre of the blades over the metal spindle protruding from

the motor unit. The intent on the metal spindle aligns with the locking screw on the fan blades. After the

blade has been put on, tighten the locking screw on the fan blades and ensure that the blades is secured

to the motor unit.

• Align the front guard to the rear guard and lock into place with 3 locking tabs that are located on the

guard. Locate the security nut and bolt (item 1) and secure the front and rear guards together with security

nut and bolt. This is a safety precaution to prevent the accidental dismantling of the fan.

• Locate the pedestal base of the fan (item 11). Insert the base of the stand (item 10) into the pedestal base,

then fasten the base (item 11,12) and the pole with the screws provided.

OPERATION

The power switch is incorporated in the speed control switch on the top of the fan.

• The fan can operate in oscillation or static mode.

• To make the fan head oscillate, push down the Oscillation Knob.

• To stop the fan head from oscillating, pull-up the Oscillation Knob.

• The head of the fan can be adjusted up or down, to do this loosen the adjusting knob, adjust the fan to the

desired angle, to secure tighten the adjusting knob.

Thermal cut-out

A Thermal protector device was mounted in the motor. When overheats due to various reasons, the

temperature of the motor reaches the fusing point, it will cut o automatically, make the fan safe eciently.

When the protector is fused, the fan should be eliminated trouble and replace a new thermal protector

before the fan is used again.

CLEANING INSTRUCTIONS

• Be sure to unplug the fan from electrical supply source before cleaning.

• Plastic parts should be cleaned with mild soap and a damp cloth or sponge. Thoroughly remove soap lm

with clean water.

GUARANTEE

• This product is guaranteed for 24 months granted. Your warranty is valid if the product is used in

accordance to the instructions and for the purpose for which it was created. In addition, the original

purchase (invoice, sales slip or receipt) is to be submitted with the date of purchase, the name of the

retailer and the item number of the product.

• For the detailed warranty conditions, please refer to our service website: www.tristar.eu

TABLE

Information requirements for comfort fans P

Information to identify the model(s) to which the information relates to:

Description Symbol Value Unit

Maximum Fan Flow rate F 38.97 m³/min

Fan Power input P 47.6 W

Service Value Sv 0.82 (m³/min)/W

Standby Power consumption Psb 0 W

O power consumption Po - W

Fan sound power level Lwa 59.0 dB(A)

Maximum Air velocity C 2.98 meters/sec

Seasonal Electricity Consumption Q 15.23 kWh/a

Measurement standard for service value IEC 60879:1986 (corr. 1992)

GUIDELINES FOR PROTECTION OF THE ENVIRONMENT

This appliance should not be put into the domestic garbage at the end of its durability, but must be oered

at a central point for the recycling of electric and electronic domestic appliances. This symbol on the

appliance, instruction manual and packaging puts your attention to this important issue. The materials used

in this appliance can be recycled. By recycling of used domestic appliances you contribute an important

push to the protection of our environment. Ask your local authorities for information regarding the point

of recollection.

This product complies with conformity requirements of the applicable European regulations or directives.

Waste electrical products should not be disposed of with household waste. Please recycle where

facilities exist. Check with your local Authority or local store for recycling advice.

EN Instruction manual

FR Mode d'emploi

www.tristar.eu

Tristar Europe B.V. | Swaardvenstraat 65

5048

AV Tilburg | The Netherlands

VE-5952

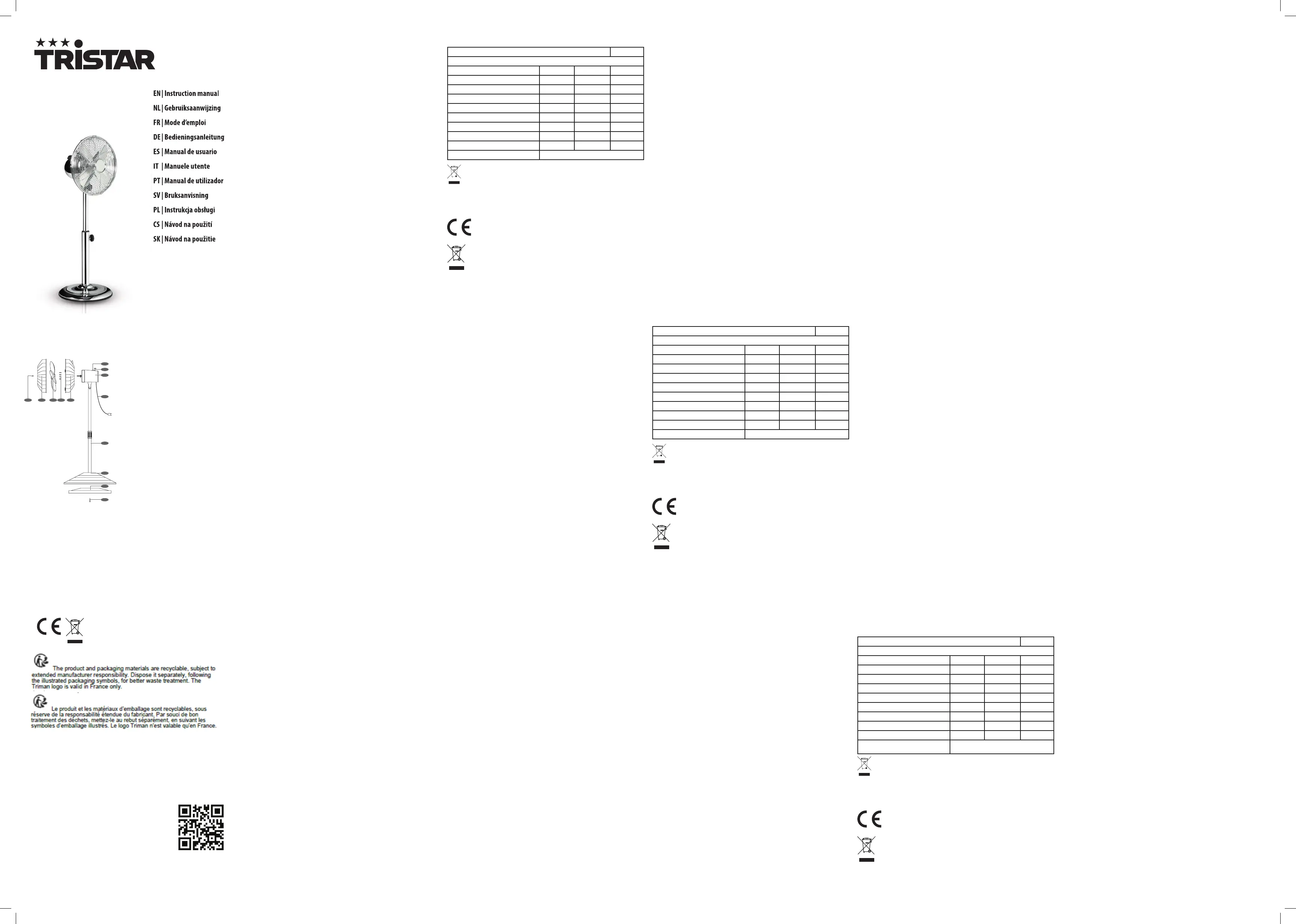

PARTS DESCRIPTION / ONDERDELENBESCHRIJVING / DESCRIPTION DES PIÈCES /

TEILEBESCHREIBUNG / DESCRIPCIÓN DE LAS PIEZAS / DESCRIÇÃO DOS COMPONENTES / OPIS CZĘŚCI /

DESCRIZIONE DELLE PARTI / BESKRIVNING AV DELAR / POPIS SOUČÁSTÍ / POPIS SÚČASTÍ

ALGEMENE VEILIGHEIDSAANWIJZINGEN

• Controleer of de spanning van uw stroomnetwerk

overeenkomt met de spanning aangegeven op het

label van uw apparaat.

• Voordat u dit apparaat in gebruik gaat nemen, lees

a.u.b. eerst de gebruiksaanwijzing grondig door en

bewaar het zodat u het later weer kunt nalezen.

• Bewaar deze gebruiksaanwijzing, het

garantiecerticaat, de verkoopbon en indien

mogelijk de kartonnen doos met de binnenste

verpakking.

• Het apparaat is uitsluitend bedoeld voor privé

gebruik en niet voor commercieel gebruik. Houd

het uit de buurt van directe warmte, zon en vocht

en bescherm het tegen zware botsingen.

• Haal altijd de stekker uit het stopcontact wanneer

het apparaat niet in gebruik is, wanneer er

accessoires op aangesloten worden, tijdens het

schoonmaken van het apparaat of wanneer er

een storing plaatsvindt. Schakel het apparaat van

tevoren uit. Trek aan de stekker niet aan de kabel.

• Dit apparaat is niet bedoeld om gebruikt te

worden door personen (waaronder kinderen)

met verminderde fysieke, zintuiglijke of mentale

capaciteiten of een gebrek aan ervaring en kennis,

tenzij zij onder toezicht staan of aanwijzingen

hebben gekregen m.b.t. het gebruik van dit

apparaat door iemand die verantwoordelijk is voor

hun veiligheid.

• Om kinderen te beschermen tegen de gevaren

van elektrische apparatuur mag u ze nooit zonder

toezicht bij het apparaat laten. Selecteer daarom

een plek voor uw apparaat op dusdanige wijze dat

kinderen er niet bij kunnen. Zorg er voor dat de

kabel niet naar beneden hangt.

• Test het apparaat, de stekker en de kabel regelmatig

op schade. Als er schade is dan dient het apparaat

niet gebruikt te worden maar dient het gerepareerd

te worden door een gekwaliceerd technicus om

gevaar te vermijden. Alleen de oorspronkelijke

onderdelen mogen gebruikt worden.

• Een beschadigd snoer of stekker moet vervangen

worden door een geautoriseerde technicus om

gevaar te vermijden. Repareer het apparaat niet zelf.

• Houd het apparaat uit de buurt van hitte, direct

zonlicht, vochtigheid en scherpe randen e.d.

• Laat het apparaat nooit alleen wanneer het gebruikt

wordt. Schakel het apparaat uit wanneer u het niet

gebruikt zelfs al is het maar voor een ogenblik.

• Het gebruik van een verlengsnoer of

afstandbediende schakelaar is niet toegestaan.

• Gebruik het apparaat niet buitenshuis.

• Dompel in geen geval het apparaat onder in water

of een andere vloeistof en laat het er niet mee in

contact komen. Gebruik het apparaat niet met natte

of vochtige handen.

• Wanneer het apparaat vochtig of nat wordt, haal

dan onmiddellijk de stekker uit het stopcontact.

Reik niet met uw hand in het water.

• Gebruik het apparaat alleen waarvoor het bedoeld

is.

• Dit apparaat kan worden gebruikt door kinderen

van 8 jaar en ouder en personen met beperkte

fysieke, zintuigelijke of mentale vermogens, of

gebrek aan ervaring en kennis, als ze onder toezicht

staan, of instructies hebben ontvangen over het op

een veilige wijze gebruiken van het apparaat, en op

de hoogte zijn van de mogelijke gevaren. Kinderen

mogen niet met het apparaat spelen. Reiniging

en onderhoud dienen niet te worden uitgevoerd

door kinderen, tenzij zij ouder dan 8 zijn, en onder

toezicht staan.

• Houd het apparaat en het snoer buiten bereik van

kinderen jonger dan 8 jaar.

* Bekwame gekwaliceerde dienst: after-sales dienst van de fabrikant of de invoerder, die erkend en bevoegd is om

dergelijke herstellingen te doen zodat elk gevaar vermeden wordt. Gelieve het toestel bij problemen naar deze

dienst terug te brengen.

ONDERDELENBESCHRIJVING

1. Schroef

2. Voorkap

3. Ventilator

4. Instelschroef

5. Achterkap

6. Aan-/uitschakelaar

7. Oscillatieknop

8. Motor

9. Stroomsnoer

10. Buis

11. Voetstuk

12. Voetstukdeel

13. Koppelschroef

ASSEMBLAGE

• Pak nadat u alles uit de doos gehaald heeft de motor (onderdeel 8) en haal de voorkap (onderdeel 2) en

achterkap (onderdeel 5) uit elkaar als deze aan elkaar vastzitten.

• Pak de achterkap (onderdeel 5) en zet het op de 4 uitstekende tandjes op de motor (onderdeel 8) De

veiligheidskap zal maar op één wijze op de uitstekende tandjes passen namelijk met de hendel naar boven

wijzend. Doe de vier borgschroeven (onderdeel 4) er in en draai ze vast om de achterkap op de motor te

bevestigen.

• Pak de ventilator (onderdeel 3) en zet het op het midden van de bladen over de metalen spil die uit de motor

steekt. Het tandje op de metalen spil komt recht tegenover de borgschroeven op de ventilatorbladen te

staan Draai, nadat de bladen er op gezet zijn, de borgschroeven op de ventilatorbladen vast en controleer of

de bladen vast zitten aan de motor.

• Zet de voorkap recht tegenover de achterkap en bevestig het op zijn plek met de 3 sluitpunten die zich op

de kap bevinden. Pak de veiligheidsmoer en bout (onderdeel 1) en monteer de voor- en achterkappen aan

elkaar vast d.m.v. de veiligheidsmoer en –bout. Dit is een veiligheidsmaatregel om het per ongeluk uit elkaar

halen van de ventilator te voorkomen.

• Pak het voetstuk van de ventilator (onderdeel 11) Doe het voetstuk van de buis (onderdeel 10) in het voetstuk

en bevestig dan het voetstuk (onderdelen 11 en 12) en de buis met de meegeleverde schroeven.

BEDIENING

De aan-/uitknop is geïntegreerd in de snelheidschakelaar aan de bovenkant van de ventilator.

• De ventilator kan in de oscillatiemodus of de statische modus functioneren.

• Om de ventilatorkop te laten oscilleren drukt u de oscillatieknop in.

• Om de ventilatorkop te laten stoppen met oscilleren trekt u de oscillatorknop omhoog.

• De kop van de ventilator kan omhoog of omlaag ingesteld worden; om dit te doen kunt u de instelknop

losdraaien, stel de ventilator in de gewenste hoek en draai de instelknop strak om het vast te zetten.

Thermische beveiliging

Er is een thermische bescherming in de motor geïnstalleerd. Wanneer er door verschillende oorzaken

oververhitting plaatsvindt, dan zal de temperatuur van de motor het smeltpunt bereiken. Het zal dan

automatisch stoppen daarbij de ventilator eciënt veiliger maken. Wanneer de bescherming gesmolten is dan

dient het probleem in de ventilator verholpen te worden en een nieuwe thermische bescherming geïnstalleerd

te worden voordat de ventilator weer gebruikt wordt.

SCHOONMAAK EN ONDERHOUD

• Zorg er voor om de stekker uit het stopcontact te halen voordat het apparaat schoongemaakt wordt.

• De plastic onderdelen dienen met een mild afwasmiddel en een vochtige doek of spons schoongemaakt te

worden. Spoel de afwasmiddellaag er grondig af met schoon water.

GARANTIEVOORWAARDEN

• Op dit product wordt een garantie van 24 maanden verleend. Uw garantie is geldig wanneer het product

is gebruikt in overeenstemming met de gebruiksaanwijzing en voor het doel waarvoor het gemaakt is.

Tevens dient de originele aankoopbon (factuur, kassabon of kwitantie) overlegd te worden met daarop de

aankoopdatum, de naam van de retailer en het artikelnummer van het product.

• Voor uitgebreide garantievoorwaarden verwijzen wij u naar onze servicewebsite: www.tristar.eu

TABEL

Ventilatorspecicaties P

Informatie om na te gaan over welk model de informatie gaat:

Beschrijving Symbool Waarde Eenheid

Maximale luchtstroming ventilator F 38.97 m³/min

Inkomend vermogen van ventilator P 47.6 W

Servicewaarde Sv 0.82 (m³/min)/W

Stroomverbruik in standbystand Psb 0 W

Stroomverbruik in uitgeschakelde stand Po - W

Geluidsniveau van ventilator Lwa 59.0 dB(A)

Maximale luchtstroomsnelheid C 2.98 meters/sec

Seizoensgebonden stroomverbruik Q 15.23 kWh/a

Meetstandaard voor servicewaarde IEC 60879:1986 (corr. 1992)

AANWIJZINGEN TER BESCHERMING VAN HET MILIEU

Dit product mag aan het einde van zijn levensduur niet bij het normale huisafval worden gedeponeerd, maar

dient bij een speciaal inzamelpunt voor het hergebruik van elektrische en elektronische apparaten te worden

aangeboden. Het symbool op artikel, gebruiksaanwijzing en verpakking attendeert u hierop. De gebruikte

grondstoen zijn geschikt voor hergebruik. Met het hergebruik van gebruikte apparaten of grondstoen levert u

een belangrijke bijdrage aan de bescherming van ons milieu. Informeer bij uw lokale overheid naar het bedoelde

inzamelpunt.

Dit product voldoet aan de conformiteitsvereisten van de toepasselijkeEuropese regelgeving en richtlijnen.

Gooi elektrische producten niet weg als huishoudelijk afval. Recycle het product wanneer dit

mogelijk is. Neem contact op met uw plaatselijke autoriteiten of een lokaal verkooppunt voor advies over

recycling.

ALLGEMEINE SICHERHEITSHINWEISE

• Überprüfen Sie, ob Ihre Haushaltsspannung mit

der Spannung auf dem Typenschild Ihres Geräts

übereinstimmt.

• Lesen Sie diese Bedienungsanleitung vor der

Inbetriebnahme bitte sorgfältig durch und

bewahren Sie diese für die Zukunft gut auf.

• Bewahren Sie bitte diese Bedienungsanleitung,

den Garantieschein, die Kaufquittung, und wenn

möglich, den Karton mit der inneren Verpackung

auf!

• Dieses Gerät ist nur für den privaten und nicht

den kommerziellen Gebrauch! Schützen Sie

es vor direkter Hitze, Sonne und Feuchtigkeit,

und schützen Sie es vor Einwirkungen scharfer

Gegenstände.

• Ziehen Sie immer den Stecker, wenn das Gerät nicht

in Gebrauch ist, wenn Sie Zubehörteile anschließen,

das Gerät reinigen oder eine Störung auftritt.

Ziehen Sie den Stecker vorher. Halten Sie das Kabel

am Stecker und ziehen Sie nicht am Kabel selbst.

• Dieses Gerät ist nicht für Personen mit körperlich,

sensorisch oder geistig eingeschränkten

Fähigkeiten, oder für unerfahrene und unwissende

Personen geeignet, es sei denn, diese wurden von

einer schutzbefohlenen Person in Bezug auf den

Gebrauch des Geräts beaufsichtigt oder angeleitet.

• Lassen Sie Kinder nicht unbeaufsichtigt mit dem

Gerät, um sie vor den Gefahren im Umgang mit

elektrischen Geräten zu schützen. Suchen Sie

für das Gerät also einen Platz aus, der für Kinder

unzugänglich ist. Achten Sie darauf, dass das Kabel

nicht herunterhängt.

• Überprüfen Sie das Gerät, den Stecker und das

Kabel regelmäßig auf Schäden. Verwenden Sie

das Gerät nicht bei Vorhandensein irgendwelcher

Schäden, sondern lassen Sie es von einem Techniker

reparieren, um Gefahrensituationen zu vermeiden.

Es dürfen nur Originalteile verwendet werden.

• Beschädigte Kabel oder Stecker müssen von

einem authorisierten Techniker ersetzt werden, um

Gefahrensituationen zu vermeiden. Reparieren Sie

das Gerät nicht selbst.

• Verwendung einer Verlängerungskabel oder

externe Zeitschalter ist nicht erlaubt.

• Schützen Sie das Gerät und das Kabel vor Hitze,

direktem Sonnenlicht, Feuchtigkeit, scharfen

Kanten und ähnlichem.

• Verwenden Sie das Gerät nicht unbeaufsichtigt!

Schalten Sie das Gerät immer aus, wenn Sie es

nicht benutzen, auch wenn es nur für einen kurzen

Moment ist.

• Verwenden Sie das Gerät nicht im Freien.

• Das Gerät darf unter keinen Umständen in Wasser

oder andere Flüssigkeiten gestellt werden oder mit

solchen in Berührung kommen. Benutzen Sie das

Gerät nicht mit nassen oder feuchten Händen.

• Wenn das Gerät feucht oder nass wird, ziehen Sie

bitte umgehend den Stecker. Fassen Sie nicht in das

Wasser.

• Verwenden Sie das Gerät nur für seinen

Bestimmungszweck.

• Das Gerät kann von Kindern ab 8 Jahren und

Personen mit eingeschränkten körperlichen,

sensorischen oder geistigen Fähigkeiten oder

Mangel an Erfahrung und Wissen benutzt werden,

wenn sie unter Beaufsichtigung oder Anleitung

hinsichtlich der sicheren Anwendung des Geräts

stehen und die damit verbundenen Gefahren

verstehen. Kinder dürfen nicht mit dem Gerät

spielen. Reinigungs- und Wartungsarbeiten für

Benutzer dürfen nicht von Kindern vorgenommen

werden, es sei denn, sie sind älter als 8 und werden

beaufsichtigt.

• Gerät und Kabel von Kindern unter 8 Jahren

fernhalten.

* Kompetenter, qualizierter Elektriker: nach der Verkaufsabteilung des Herstellers oder des Importeurs oder jede

Person, die qualiziert, genehmigt und kompetent ist, um diese Art von Reparatur durchzuführen, um alle Gefahren

zu vermeiden. In jedem Falle sollten Sie das Gerät zu diesem Elektriker zurückbringen.

LISTE DER TEILE

1. Schraubmutter

2. Vorderer Schutzrost

3. Rotor

4. Positions-Schrauben

5. Rückseitiger Schutzrost

6. Ein-/Aus-Schalter

7. Oszillations-Knopf

8. Motor

9. Netzkabel

10. Standrohr

11. Sockel

12. Sockel-Basis

13. Verbindungsschraube

MONTAGE

• Nachdem Sie den Karton vollständig ausgepackt haben, suchen Sie die Motoreinheit (Teil 8) und nehmen Sie

den vorderen und rückseitigen Schutzrost (Teile 2 + 5) davon ab, falls diese nicht befestigt sind.

• Nehmen Sie den rückseitigen Schutzrost (Teil 5) und richten Sie ihn an den 4 hervorstehenden Markierungen

an der Motoreinheit aus (Teil 8). Der Schutzrost passt nur in einer Position auf die Naben, und zwar mit dem

Gri nach oben. Setzen Sie die 4 Positions-Schrauben (Teil 4) ein und ziehen Sie sie fest, um den rückseitigen

Schutzrost sicher an der Motoreinheit zu befestigen.

• Nehmen Sie den Rotor (Teil 3) und richten Sie die Mitte der Flügel mit der Metallspindel aus, die aus der

Motoreinheit herausragt. Die Aussparung der Metallspindel fügt sich zu der Arretierschraube am Rotor.

Nachdem der Rotor aufgesetzt ist, ziehen Sie seine Arretierschraube fest und überzeugen Sie sich davon, dass

der Rotor sicher an der Motoreinheit befestigt ist.

• Fügen Sie den vorderen und rückseitigen Schutzrost zusammen, indem Sie sie mithilfe der 3 Arretierklemmen

verriegeln, die sich am Rost benden. Finden Sie die Sicherheitsschraube und -mutter (Teil 1) und schrauben

Sie damit den vorderen und rückseitigen Schutzrost zusammen. Dies ist eine Sicherheitsmassnahme, die ein

versehentliches Ablösen des Ventilators verhindert.

• Suchen Sie den Sockel des Ventilators (Teil 11). Setzen Sie die Sockel-Basis (Teil 10) in den Sockel ein und fügen

Sie anschließend Sockel, Basis (Teile 11 + 12) und Ständer mit den vorgesehenen Schrauben zusammen.

BETRIEB

Der Ein/Aus-Schalter ist in den Geschwindigkeitsregler auf der Oberseite des Ventilators integriert.

• Der Ventilator kann im Oszillationsmodus oder statisch betrieben werden.

• Damit der Ventilatorkopf oszilliert, drücken Sie den Oszillations-Knopf hinein.

• Um die Oszillation des Ventilatorkopfes anzuhalten, ziehen Sie den Oszillations-Knopf heraus.

• Der Kopf des Ventilators kann nach oben oder unten geneigt werden; lösen Sie dazu den Arretierknopf,

richten Sie den Ventilator im gewünschten Winkel aus und sichern Sie ihn dann, indem Sie den Arretierknopf

wieder festziehen.

Thermale abschalt vorrichtung

In den Motor wurde eine thermale Schutzvorrichtung integriert. Wenn sich der Motor aus irgendwelchen

Gründen überhitzen sollte und seine Temperatur einen kritischen Punkt erreicht, schaltet er sich automatisch ab

und schützt so eektiv den Ventilator. Im Falle eines durchgebrannten Schutzmechanismus sollte zunächst die

Ursache der Fehlfunktion behoben und der Ventilator solange nicht mehr verwendet werden, bis der Thermal-

Schutz ersetzt wurde.

REINIGUNGS ANWEISUNGEN

• Achten Sie darauf, den Ventilator vor dem Reinigen von der elektrischen Stromversorgung zu trennen.

• Kunststoteile sollten mit mildem Seifenwasser und einem feuchten Tuch oder Schwamm gereinigt werden.

Entfernen Sie Seifenrückstände sorgfältig mit klarem Wasser.

1 2 3 4 5

VE-5952_IM_A2.indd 1VE-5952_IM_A2.indd 1 28-9-2021 11:48:5528-9-2021 11:48:55

Produkspesifikasjoner

Merke:	Tristar
Kategori:	husholdningsvifte
Modell:	VE-5952
Vekt:	3070 g
Håndtak:	Ja
Støynivå:	52.2 dB
Bruksanvisning:	Ja
Plassering:	Gulv
Strømkildetype:	AC
Opprinnelsesland:	China
Pakkevekt:	3592 g
Luftstrøm:	1464 m³/t
Produkter per pall:	60 stykker
AC-inngangsspenning:	220 - 240 V
Produkter per intermodal container (20 fot):	1365 stykker
Produkter per intermodal container (40 fot):	2786 stykker
Antall vifteblader:	4
Høydejusteringsområde:	650 - 850 mm
Viftehastighet (maks.):	1300 RPM
Høydejustering:	Ja
Produktfarge:	Sølv
Pakkedybde:	310 mm
Pakkehøyde:	215 mm
Pakkebredde:	310 mm
Produkter per intermodal container (40 fot, HC):	3184 stykker
Kontrolltype:	Rotasjon
Overopphetingsbeskyttelse:	Ja
Pakketype:	Boks
Strømforbruk (vanlig bruk):	30 W
Modell/Type:	Husholdningsvifte
Lag per pall:	5 stykker
Antall hastighetsnivåer:	3
Viftediameter:	250 mm
Automatisk oscillerende:	Ja
Oscilleringsområde:	85 °
