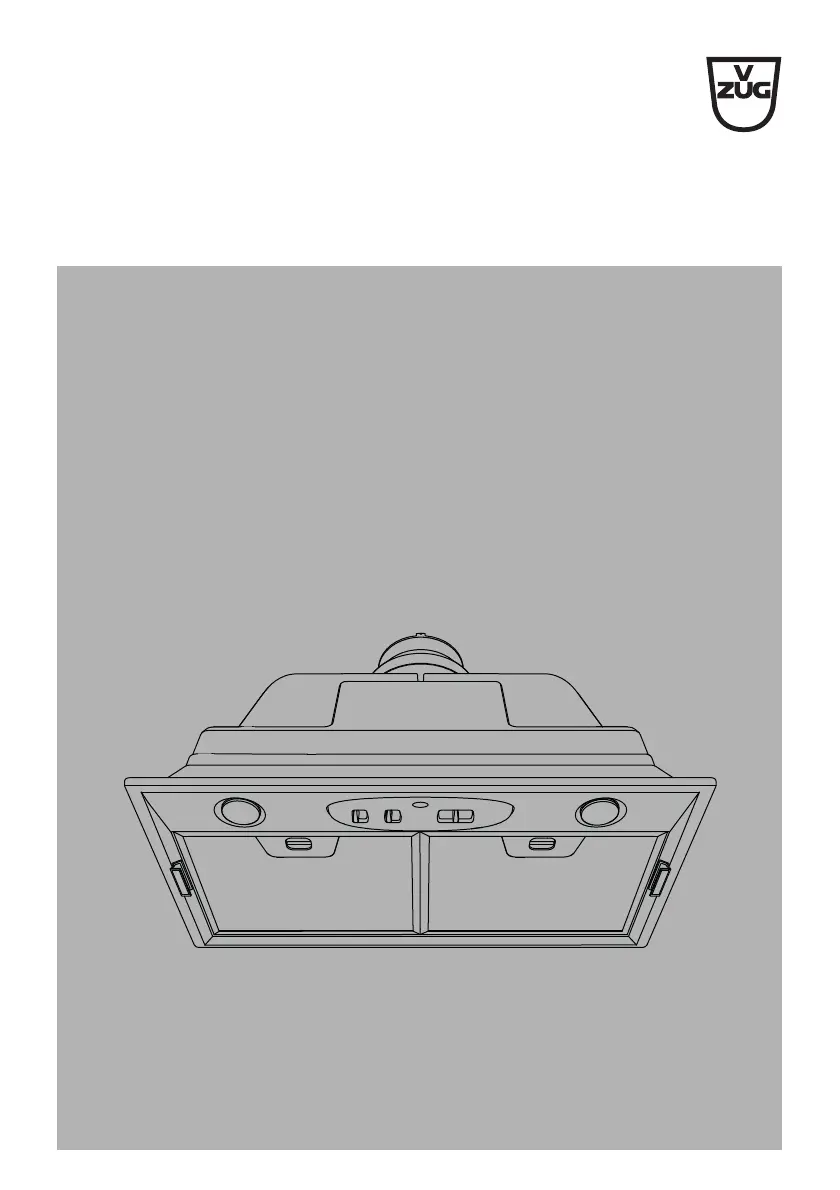

Side 1/28

Dunstabzug

Hotte d’aspiration

Cappa aspirante

Range hood

DEHE 5/7

Betriebsanleitung

Mode d’emploi

Istruzioni per l’uso

Operating instructions

V-ZUG AG

INHALTSVERZEICHNIS

EMPFEHLUNGEN UND HINWEISE ..................................................................................................................................... 3

CHARAKTERISTIKEN ........................................................................................................................................................... 4

MONTAGE ............................................................................................................................................................................. 5

BEDIENUNG .......................................................................................................................................................................... 7

WARTUNG ............................................................................................................................................................................. 8

SOMMAIRE

CONSEILS ET SUGGESTIONS ............................................................................................................................................ 9

CARACTERISTIQUES ......................................................................................................................................................... 10

INSTALLATION .................................................................................................................................................................... 11

UTILISATION ....................................................................................................................................................................... 13

ENTRETIEN ......................................................................................................................................................................... 14

INDICE

CONSIGLI E SUGGERIMENTI ............................................................................................................................................ 15

CARATTERISTICHE ............................................................................................................................................................ 16

INSTALLAZIONE ................................................................................................................................................................. 17

USO ...................................................................................................................................................................................... 19

MANUTENZIONE ................................................................................................................................................................ 20

INDEX

RECOMMENDATIONS AND SUGGESTIONS ................................................................................................................... 21

CHARACTERISTICS ........................................................................................................................................................... 22

INSTALLATION .................................................................................................................................................................... 23

USE ...................................................................................................................................................................................... 25

MAINTENANCE ................................................................................................................................................................... 26

EMPFEHLUNGEN UND HINWEISE

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstat-

tungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte oder unsachgemäße Montage zurückzufüh-

ren sind.

• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen (einige Modelle

können an einer geringeren Höhe installiert werden, beziehen Sie sich dazu auf den Absatz Raumbedarf und

Installation).

• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.

• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vor-

schriftsmäßige Erdung verfügt.

• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber

aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.

• Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel,

Kamine usw.) geleitet werden.

• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene)

Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich

nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

Der Gebrauch ist dann sachgemäß und sicher, wenn der max. Unterdruck des Raums nicht mehr als 0,04

mbar beträgt.

• Ein schadhaftes Kabel muss vom Hersteller oder vom technischen Kundendienst ausgewechselt werden,

damit jedes Risiko vermieden wird.

• Wenn die Anweisungen für die Installation für die Gaskochgeräts einen größeren Abstand oben angegeben,

muss dies berücksichtigt werden. Vorschriften über die Entlastung der Luft müssen erfüllt sein.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Kü-

chengerüchen vorgesehen.

• Unsachgemäßer Einsatz der Haube ist zu unterlassen.

• Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.

• Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.

• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzün-

den.

• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.

• Dieses Gerät darf nicht von Kindern oder Personen mit verminderten psychischen, sensorischen und geisti-

gern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von

für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet wer-

den.

• Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät

spielen.

• “ACHTUNG: Die zugänglichen Teile können sehr heiß werden, wenn sie mit Kochgeräten eingesetzt

werden.”.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden,

indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.

• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter ge-

nauestens eingehalten werden (Brandgefahr).

• Zur Reinigung der Haubenflächen empfehlen wir ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall

zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden

muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmen-

schen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Pro-

dukts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

2°

Produkspesifikasjoner

Merke:	V-Zug
Kategori:	eksoshette
Modell:	DEHE7c
Innebygd skjerm:	Nei
Vekt:	6000 g
Bredde:	702 mm
Dybde:	284 mm
Høyde:	311 mm
Årlig energiforbruk:	105 kWh
Støynivå:	72 dB
Antall motorer:	1
Støynivå (lav hastighet):	56 dB
Type fettfilter:	Fleece
Vaskbart filter:	Ja
Antall filtre:	2 stykker
AC-inngangsspenning:	220-240 V
AC-inngangsfrekvens:	50 Hz
Kabellengde:	1.5 m
Produktfarge:	Kromfarget
Kontrolltype:	Knapper
Modell/Type:	Innebygget
Antall pærer:	2 ampuller
Strøm:	10 A
Belysning:	520 lx
Tilkoblet nettbelastning:	245 W
Avtagbart filter:	Ja
Type utvinning:	Ducted/Resirkulerende
Motoreffekt:	205 W
Maksimal utvinningskraft:	600 m³/t
Intensiv hastighet:	Nei
Filter til oppvaskmaskin:	Ja
Antall hastighetsnivåer:	3
Dybde installasjonskammer:	284 mm
Bredde installasjonskammer:	702 mm
Lyspæretype:	Halogen
Lampestyrke:	40 W
Fluid dynamisk effektivitet klasse:	D
Belysning efiktivitets klasse:	D
Fettfiltrering effektivitetsklasse:	B
Støynivå (høy hastighet):	72 dB
Trykk (T):	253
Diameter på avtrekkstilkobling:	150 mm
Avgassplassering:	Topp
Maksimum resirkulasjonskraft:	360 m³/t
Kontrollventil:	Ja
