Installationsanleitung

Zwischensteg für Kombination

Glaskeramik Kochfelder

J402.80-2

5.12.13

1. Kochfeldränder mit Äthylalkohol (Brennspiritus), Isopropylalkohol, «Tri» oder Reiniger Typ T von Fett und Schmutz säubern. Kurz

trocknen lassen. Kein Wasser mit Spülmittel verwenden!

2. Das dem Kochfeld beigepackte selbstklebende Dichtungsband (8 mm × 5 mm) auf die gesäuberte Auflagerandfläche aufkleben

(Fig. 8). Für den Zwischensteg das im Kit (H6.3789) beigepackte Dichtungsband (15 mm x 5 mm) verwenden.

3. Das Kochfeld sorgfältig in den vorbereiteten Ausschnitt legen und so ausrichten, dass die Dichtfuge rundum gleichmässig ist.

4. Das Kochfeld anpressen, insbesondere in den Ecken, so dass die Kochfeldfläche niveaugleich mit der Arbeitsfläche wird.

5. Silikonklebermasse in die Dichtfuge pressen, Lufteinschlüsse vermeiden und eine etwas überhöhte Raupe ziehen.

6. Silikonraupe mit Seifenlauge (Wasser und Spülmittel) besprühen.

7. Mit einem Hartgummi- oder Plastikspachtel, welcher vorher ebenfalls in die Seifenlauge getaucht wurde, die Silikonraupe

flächenbündig abstreifen. Regelmässiges Säubern und Wiedereintauchen des Spachtels in die Seifenlauge wiederholen.

8. Glasfläche und Arbeitsplatte reinigen, damit sie frei von Silikonresten sind. Gegebenenfalls können die Ränder des Ausschnittes

und der Glaskeramikplatte vor Beginn der Eindichtarbeiten mit breitem Klebeband sauber abgedeckt werden, so dass lediglich die

Dichtfuge offen bleibt. Die Silikonfuge kann mit dem Daumen, unter reichlicher Zugabe von Seifenlauge, zusätzlich noch fein

abgeglättet werden.

Einbau Zwischensteg

Nicht mit Werkzeug auf die Glaskante drücken!

Der Silikonkleber benötigt eine Vernetzungszeit (Wartezeit) von mindestens 24 Stunden, um die Endfestigkeit und Elastizität

zu erreichen. Während dieser Zeit darf das Kochfeld weder in Betrieb genommen, noch irgend einer mechanischen Belastung

ausgesetzt werden. Aus diesen Gründen (unzulässige mechanische Belastung) soll die Endreinigung des Kochfeldes erst nach

Ablauf dieser Wartezeit erfolgen. Das Kochfeld mit einem Karton oder Ähnlichem abdecken, damit sich kein Staub und

Schmutz während der Trocknungsphase festsetzen kann.

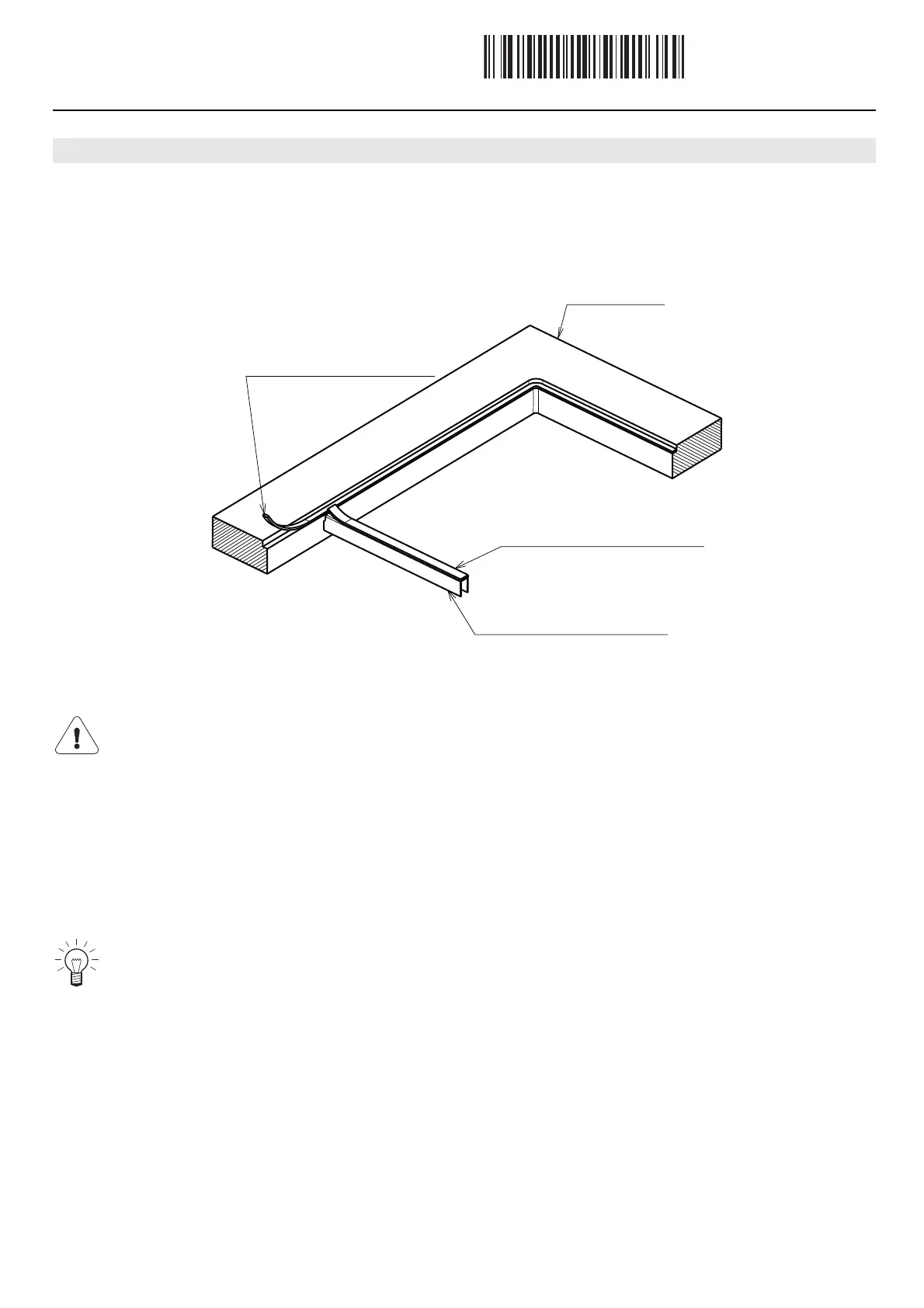

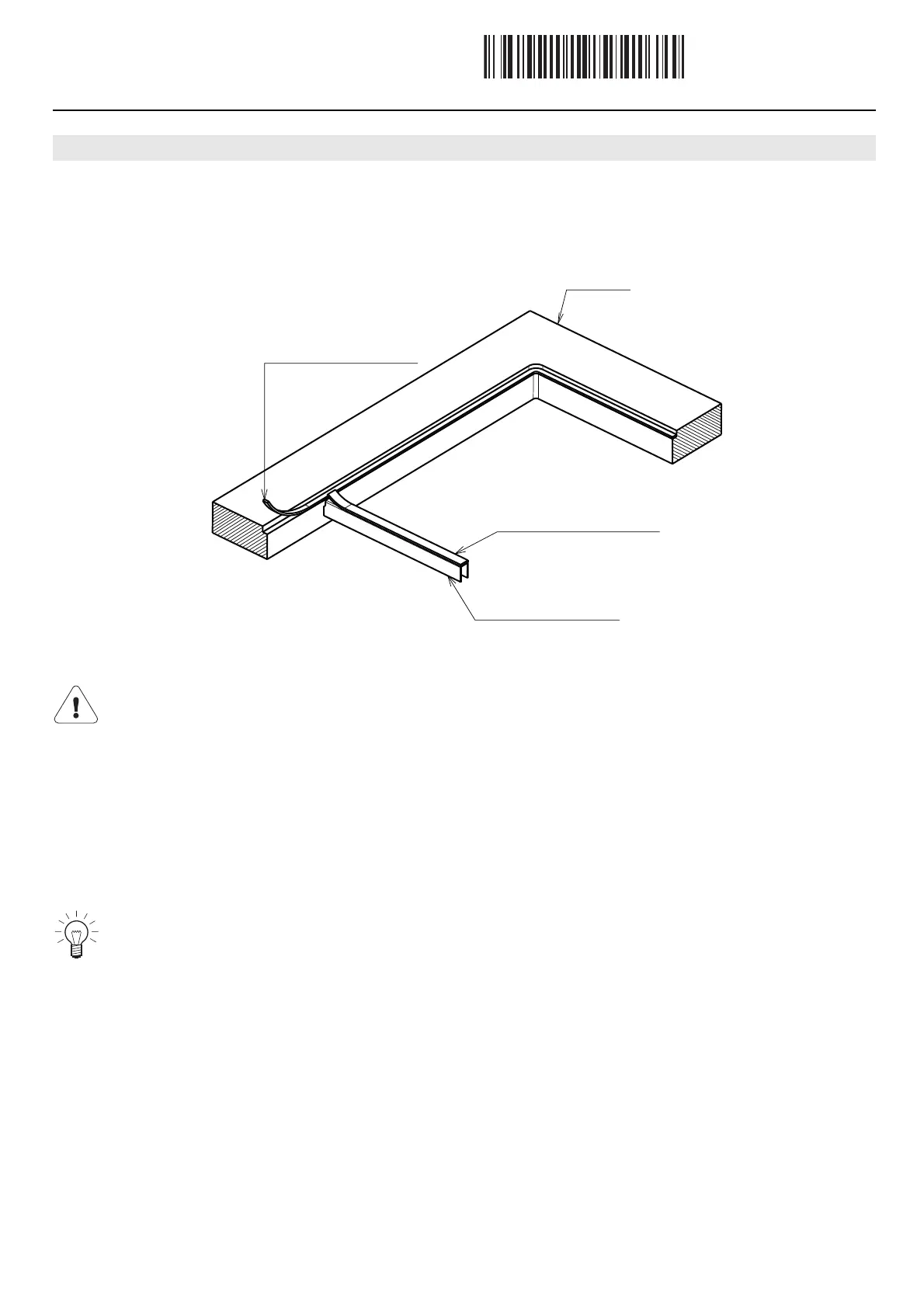

Zwischensteg H6.3790

Steinplatte

Dichtungsband 15 mm × 5 mm

Dichtungsband 8 mm × 5 mm

Produkspesifikasjoner

Merke:	V-Zug
Kategori:	eksoshette
Modell:	DSMS
Innebygd skjerm:	Ja
Vekt:	13800 g
Bredde:	110 mm
Dybde:	501 mm
Høyde:	900 mm
Årlig energiforbruk:	40 kWh
Støynivå:	67 dB
Antall motorer:	1
Støynivå (lav hastighet):	62 dB
Type fettfilter:	Fleece
Vaskbart filter:	Ja
Antall filtre:	1 stykker
Støynivå (intensiv hastighet):	70 dB
AC-inngangsspenning:	220-240 V
AC-inngangsfrekvens:	50 - 60 Hz
Kabellengde:	1.8 m
Produktfarge:	Sort
Kontrolltype:	Berøringskontroll
Modell/Type:	Falltrekk
Strøm:	10 A
Tilkoblet nettbelastning:	145 W
Avtagbart filter:	Ja
Type utvinning:	Ducted/Resirkulerende
Motoreffekt:	145 W
Maksimal utvinningskraft:	590 m³/t
Intensiv hastighet:	Ja
Filter til oppvaskmaskin:	Ja
Antall hastighetsnivåer:	3
Fluid dynamisk effektivitet klasse:	A
Belysning efiktivitets klasse:	Nei
Fettfiltrering effektivitetsklasse:	C
Støynivå (høy hastighet):	67 dB
Trykk (T):	490
Diameter på avtrekkstilkobling:	150 mm
Avgassplassering:	Topp
Filterrengjøringsindikator:	Ja
Maksimum resirkulasjonskraft:	420 m³/t
