Side 1/34

varemerker, og Zebra og Zebra-logoen er registrerte

varemerker for ZIH Corp. Med enerett.

57517L-192 Rev. A

13.08.2007

170PA X 4 Hurtigreferanse

Denne veiledningen gir grunnleggende informasjon om lasting og drift av utskriftsmotoren.

Du finner flere opplysninger i Brukerveiledning.

Innhold

Utvendig visning av utskriftsmotoren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Kontrollpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Knapper på kontrollpanelet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Indikatorlys (LED-er) på kontrollpanelet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Utskriftsmateriale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Bånd. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Sette i utskriftsmateriale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Legge i bånd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Fjerne et brukt bånd. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Konfigurere utskriftsmotoren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Skrive ut en konfigurasjonsetikett . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Skrive ut en nettverkskonfigurasjonsetikett . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Vise eller endre parametere. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Rengjøringsplan. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Rengjøre skrivehodet og skrivevalsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

170PAX4 Hurtigreferanse

Utvendig visning av utskriftsmotoren

57517L-192 Rev. A 170PAX4 Hurtigreferanse 13.08.2007

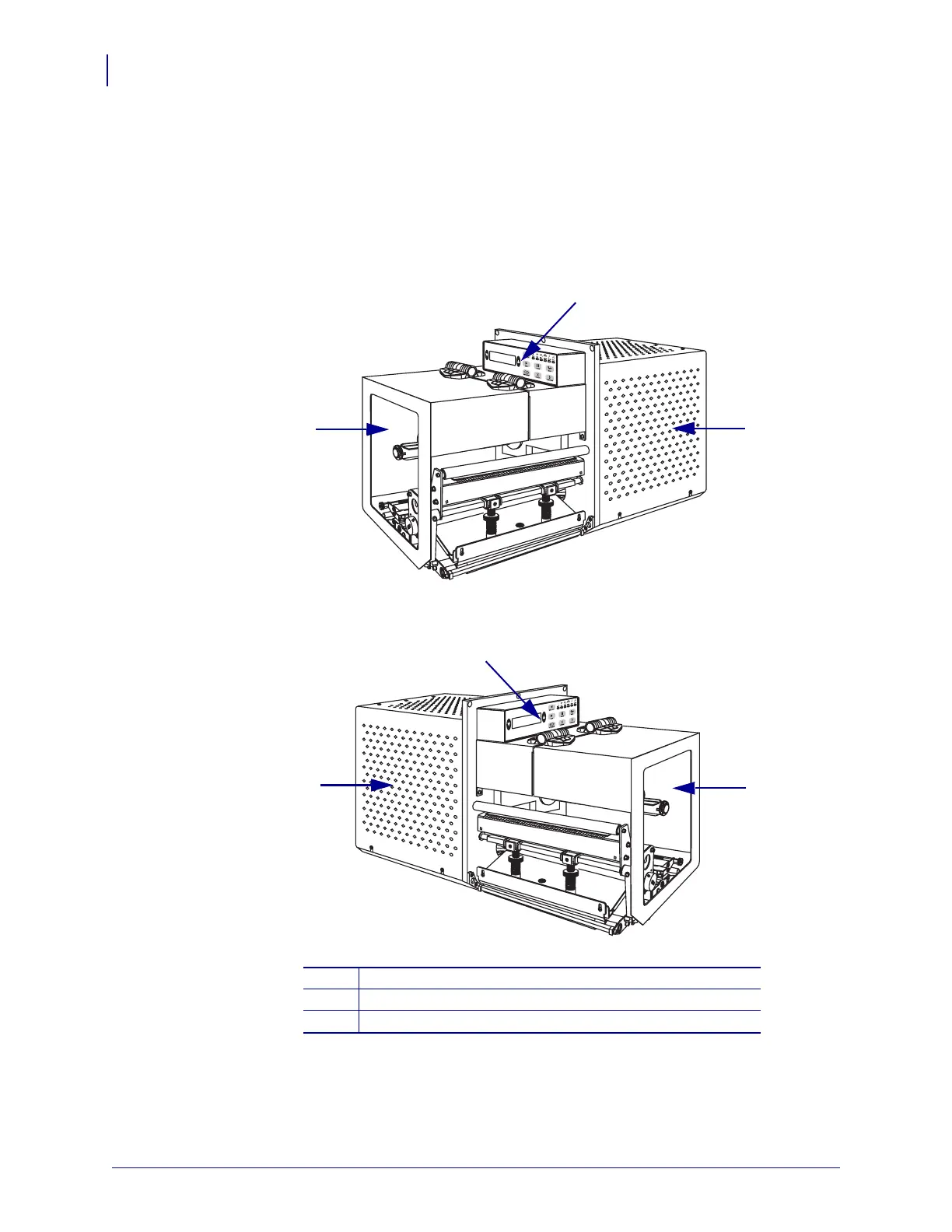

Utvendig visning av utskriftsmotoren

Utskriftsmotorer er tilgjengelige i en høyrevendt konfigurasjon (utskriftsmateriale flyttes fra

venstre til høyre, Figur 1) og en venstrevendt konfigurasjon (utskriftsmateriale flyttes fra

høyre til venstre, Figur 2).

Figur 1 • Høyrevendt utskriftsmotor

Figur 2 • Venstrevendt utskriftsmotor

Medieluke

Kontrollpanel

Elektronikkdeksel

Produkspesifikasjoner

Merke:	Zebra
Kategori:	etikettprinter
Modell:	170PAX4
Vekt:	16100 g
Bredde:	245 mm
Dybde:	465 mm
Høyde:	300 mm
Farge:	Nei
Prosessorfrekvens:	133 MHz
Wi-Fi:	Nei
Tilkoblingsteknologi:	Koblet med ledninger (ikke trådløs)
Maksimal oppløsning:	203 x 203 DPI
Sertifisering:	UL, FCC, ICES, EN, VCCI, CCC
Internminne:	10 MB
Kompatible operativsystemer:	Windows 95\r\nWindows 98\r\nWindows NT 4.0\r\nWindows 2000\r\nWindows XP
Utskriftshastighet:	305 mm/sek
Flash-minne:	2 MB
Utskriftsteknologi:	Trermisk overføring
Innebygde strekkoder:	1D, 2D, CODABAR (NW-7), Code 128 (A/B/C), Code 39, Code 49, Code 93, EAN13, EAN8, Industrial 2/5, Interleaved 2/5, MaxiCode, PDF417, POSTNET, QR Code, TLC39, UPC-A, UPC-E
Maksimal utskriftsbredde:	168 mm
Støttet papirbredde:	168 mm
Maksimal medielengde:	3810 mm
Medietykkelse (imperial):	0.003 - 0.012 "
Produktfarge:	Sort
RS-232-port:	1
Driftstemperatur (T-T):	40 - 104 °F
Oppbevaringstemperaturomåde (Celsius):	-40 - 71 °C
Lagringsrelativ fuktighet:	5 - 95
Innebygd prosessor:	32 bit RISC
Lagringstemperatur (T-T):	-40 - 160 °F
Ethernet/bredbåndsforbindelse:	Ja
Krav til strømforsyning:	AC 90 - 264 V, 48 - 62 Hz
Relativ luftfuktighet under drift (H-H):	20 - 95
Parallellporter kvantitet:	1
Nettverksgrensesnitt:	Raskt Ethernet
RS-232-tilkobling:	Ja
Display:	LCD
Tilgjengelige språk for sidebeskrivelser:	ZPL, ZPL II
Farge(r) i blekkpatroner:	Sort
Medietykkelse:	0.076 - 0.305 mm
Skriverbåndlengde:	900 m
Supported paper width:	6.6 "
Maksimal medielengde (imperisk):	150 "
