Side 1/14

Thermodierenzialmelder

INSTALLATIONSANLEITUNG

Thermo-dierential detector

Installation Guide ..................................... 4

Détecteur thermovélocimétrique

Instructions d’installation............................ 6

Rilevatore termodierenziale

Istruzioni per installazione .......................... 8

Thermodierentiaalmelder

Ins ll i nwijzi n . ta at eaa nge ............................ 10

Termodierentialdetektor

Installations Guide .................................. 12

75 11 05

Fig. 1

Fig. 2

Fig. 3

Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Thermodifferenzialmelders. Mit

diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen

Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen

der geltenden europäischen und nationalen Richtlinien. Die Konformität

wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen

sind beim Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen

gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese

Montageanleitung beachten!

Hinweise

Der Thermodifferenzialmelder dient im Zusammenhang mit einer

Einbruchmelde- oder Gefahrenwarnanlage zum Schutz vor Bränden. Er

wird an Orten mit hoher Staubbelastung eingesetzt (Garagen, Industrie),

bzw. an Orten an denen nicht mit einer starken Rauchentwicklung bei

Bränden (hochentzündliche Brandstoffe) gerechnet wird.

Der Thermodifferenzialmelder detektiert zwei Kriterien. Er reagiert auf eine

Temperatur oberhalb von 57 °C und bei einem sprunghaften

Temperaturanstieg um 5 °C innerhalb von drei Minuten.

Vorsicht!

Vorsicht! Vorsicht!

Thermodifferenzialmelder können nicht zur Brandverhinderung eingesetzt

werden. Sie dienen lediglich zur Feststellung gewisser Brandmerkmale.

Achten Sie bei der Installation darauf, dass die Position der einzelnen

Melder entsprechend der geltenden Brandschutzvorschriften und

–empfehlungen geplant wurde.

Dieser Melder ist nur

Dieser Melder ist nur Dieser Melder ist nur für Innenanw

für Innenanw

für Innenanwfür Innenanwendungen geeign

endungen geeign

endungen geeignendungen geeignet!

et!

et! et!

Um eine einwandfreie Funktion Ihres Thermodifferenzialmelders zu

gewährleisten, beachten Sie bitte folgende Hinweise:

• Zerlegen Sie den Melder nicht

• Achten Sie auf Hindernisse, die den Luftstrom zum Detektor behindern

könnten.

Überprüfen Sie nach der Installation die Funktionsfähigkeit aller Melder

eines Feueralarmsystems und wiederholen Sie diese Prüfung mindestens

jährlich.

Positionierung

Achten Sie darauf, dass der Melder mindestens 30 cm von den Wänden

entfernt montiert wird.

Sie sollten Thermodifferenzialmelder in Räumen einsetzen, in denen keine

hohen Temperaturen herrschen oder sich die Temperatur plötzlich um 4 °C

-5 °C ändert. Dazu zählen zum Beispiel Heizungsräume, Backstuben etc.

Installation

1. Trennen Sie den Melder von der Bodenplatte, indem Sie Melder und

Bodenplatte gegeneinander drücken und gegen den Uhrzeigersinn

verdrehen.

2. Installation der Bodenplatte:

2.1. Befestigen Sie die Bodenplatte mit Dübeln und Schrauben an

der Wand oder Decke.

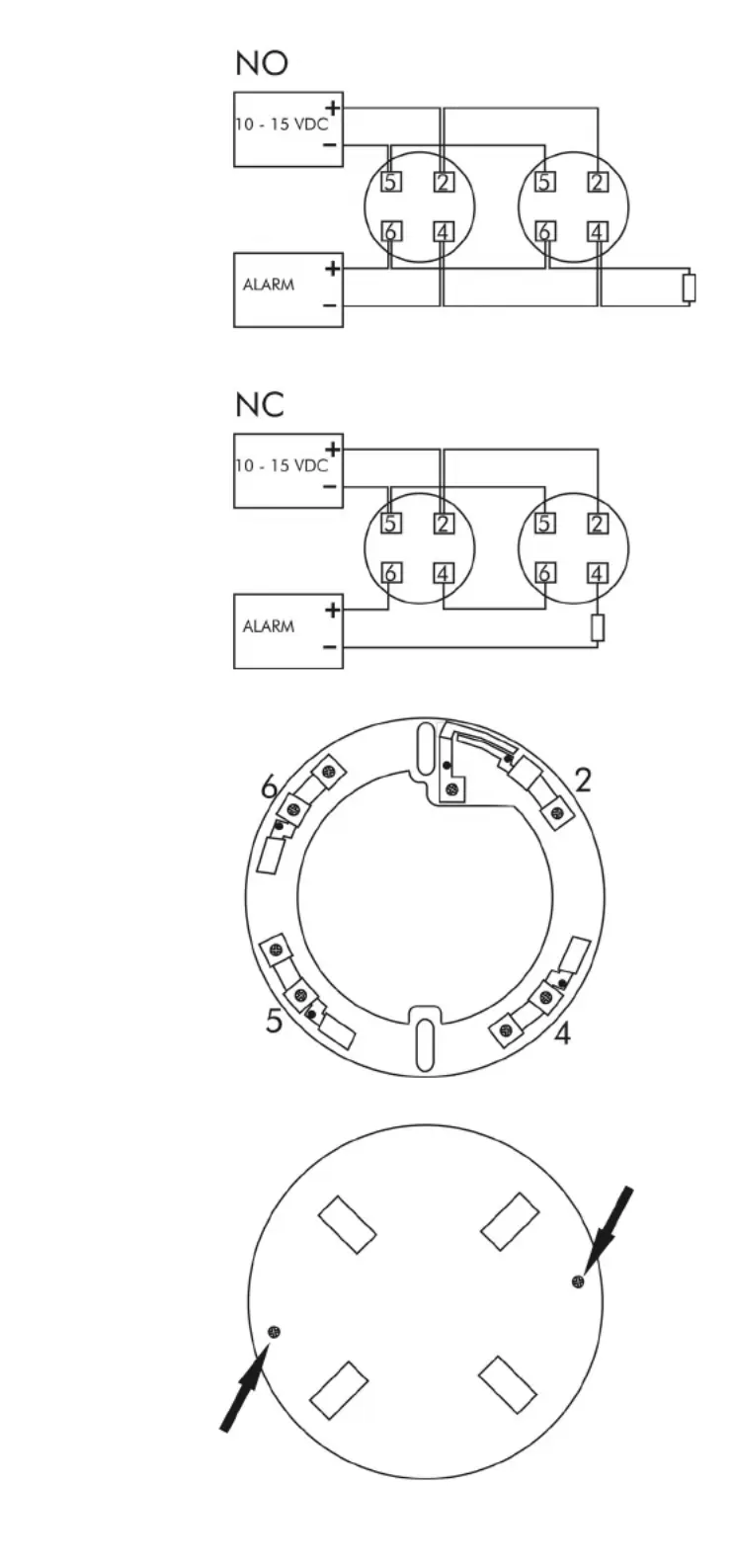

2.2. Der Melder benötigt vier Anschlusskabel zur Installation. Das

Schaltbild ist in Fig. 1 dargestellt, die Bodenplatte in Fig. 2..

Die Ziffern zur Markierung der Anschlüsse finden Sie im

inneren der Bodenplatte wieder.

Produkspesifikasjoner

Merke:	Abus
Kategori:	Detektor
Modell:	RM1100
Vekt:	160 g
Pakkevekt:	180 g
Dimensjoner (B x D x H):	100 x 100 x 46 mm
Produktfarge:	Hvit
Driftstemperatur (T-T):	-10 - 50 °C
Krav til strømforsyning:	10.5–13.8V DC
Relativ luftfuktighet under drift (H-H):	0 - 95
Pakningsstørrelse (BxDxH):	105 x 105 x 50 mm
