Side 1/12

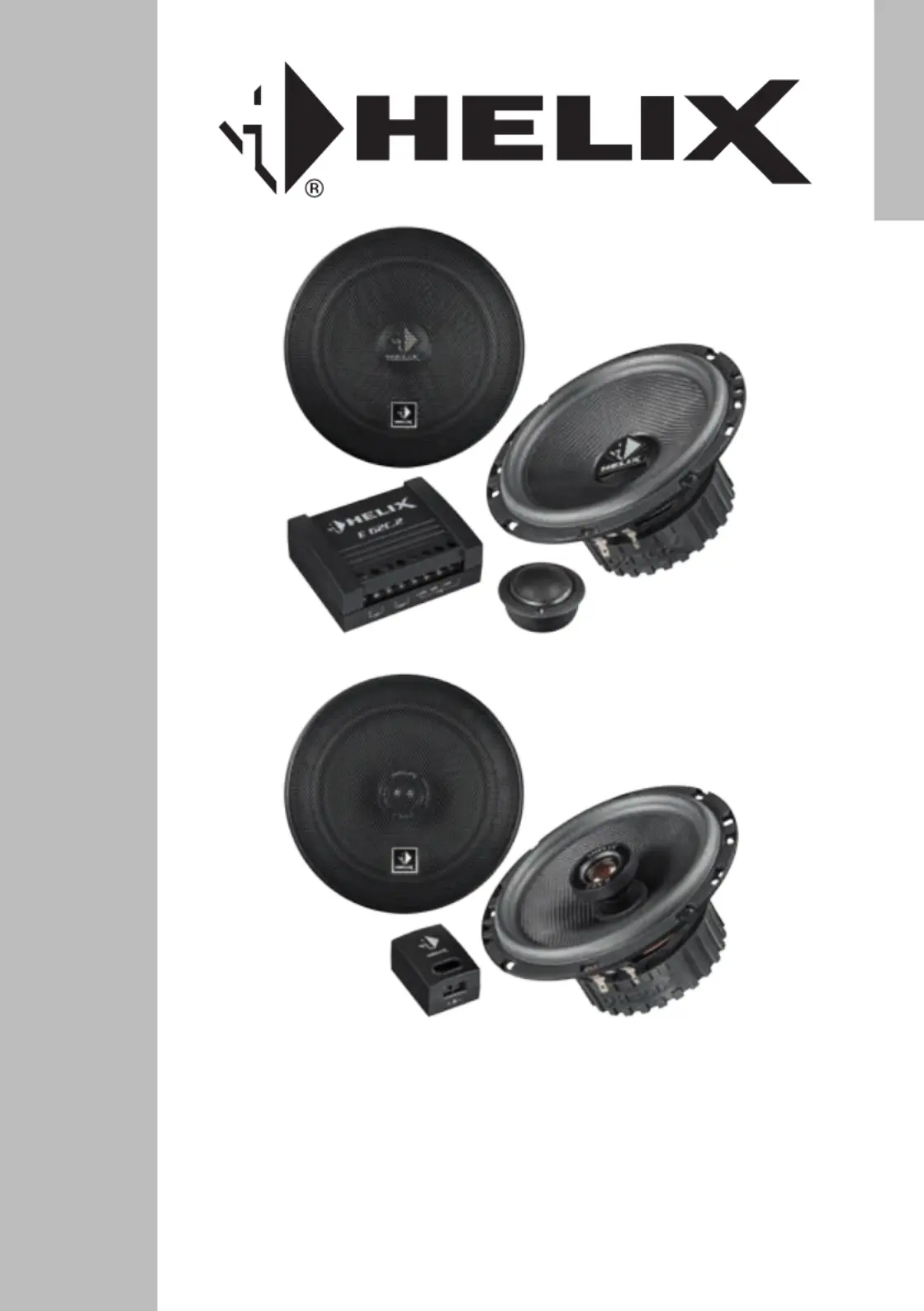

E 62C.2 / E 52C.2 / E 42C.2

E 6X.2 / E 5X.2 / E 4X.2

Komponenten- und Koaxiallautsprechersysteme

Component- and coaxial speaker systems

deutsch / english

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Kauf dieses hochwertigen

HELIX Lautsprechersystems.

Die Lautsprecher wurden nach neuesten tech-

nischen Erkenntnissen entwickelt und zeichnen

sich durch hervorragende Verarbeitung und über-

zeugende Technologie aus. Dabei protieren Sie

als Kunde direkt von unserer über 30-jährigen

Erfahrung in der Forschung und Entwicklung von

Audio Komponenten.

Viel Freude an diesem Produkt wünscht Ihnen das

Team von

AUDIOTEC FISCHER

Allgemeine Hinweise zum Einbau von HELIX

Lautsprechersystemen

Um alle Möglichkeiten des Produktes optimal aus-

schöpfen zu können, lesen Sie bitte sorgfältig die

nachfolgenden Installationshinweise. Wir garan-

tieren, dass jedes Produkt vor Versand auf seinen

einwandfreien Zustand überprüft wurde. Ihr Kaufbe-

leg dient als Garantienachweis für etwaige Repara-

turen oder Austausch.

Wir empfehlen Ihnen, die Installation von einem

Einbauspezialisten vornehmen zu lassen, da

der Nachweis eines fachgerechten Einbaus und

Anschlusses des Lautsprechersystems Voraus-

setzung für die Garantieleistungen sind. Sollten

Sie sich dazu entscheiden, die Installation selbst

auszuführen, gehen Sie bitte nach den folgenden

Anweisungen vor. Nichtbeachtung der folgenden

Hinweise kann zu Verletzungen und/oder Schäden

an Ihrem Fahrzeug oder den Lautsprechern führen.

1. Stellen Sie sicher, dass der Lautsprecher

in die ausgewählte Einbauöffnung passt

und das genügend Einbautiefe vorhan-

den ist, um den Magnet aufzunehmen.

2. Stellen Sie sicher, dass der Platz zwi-

schen dem Lautsprecher und anderen

Teilen, wie z.B. Fenster, Fensterkurbel,

Fensterheber, Sitze etc. ausreichend ist.

Dies ist besonders wichtig, wenn Einbau-

plätze ausgeschnitten werden müssen.

Vollständige Daten über die Einbautiefe und

den Durchmesser der Lautsprecher nden Sie

in den Einbaudiagrammen dieser Anleitung.

Bitte stellen Sie sicher, dass die Auageäche

der Lautsprecher möglichst plan und stabil ist.

3. -Installieren Sie die Lautsprecher nicht an Or

ten, an denen Wasser auf die Chassis tropfen

kann.

4. Die Qualität und Sorgfalt des Einbaus hat

entscheidenden Einuss auf den Klang der

Lautsprecher. Bitte führen Sie jede Instal-

lation mit größtmöglicher Sorgfalt durch.

5. Vermeiden Sie akustische Kurzschlüs-

se (Luftdurchlässigkeit der Montageplatte

zwischen Membran und Korb), die Auslö-

schungen tiefer Frequenzen zur Folge ha-

ben. Diese können durch den Einbau des

Lautsprechers in einem zu großen Aus-

schnitt oder auf unebener Fläche auftreten.

6. In machen Fällen ist eine Verstärkung der

Montageplatte nötig, um dem Lautsprecher

eine stabile, ebene und verwindungsfreie

Auageäche zu bieten. Dies erreichen Sie,

indem Sie den Lautsprecher auf einen sta-

bilen Holz- oder Metallring montieren oder

diesen Ring hinter die Montageplatte setzen,

damit der Lautsprecher eine stabile Aufnah-

me hat. Für weitere Anregungen wenden

Sie sich bitte an einen Einbauspezialisten.

7. Wenn Sie Lautsprecher in ihrem Auto tau-

schen möchten, muss dafür ein Einbauplatz

geschaffen werden. In den meisten Fällen

sind Originaleinbauplätze in den Türen, Ka-

rosserieöffnungen oder in der Heckablage

Herzlichen Glückwunsch!

Allgemeine Hinweise

vorhanden. Bitte nutzen Sie, wenn möglich,

die vorgesehenen Originaleinbauplätze Ihres

Fahrzeugs. Sollten keine Originaleinbauplät-

ze vorhanden sein, muss ein sicherer und

geeigneter Einbauplatz für den Lautsprecher

geschaffen werden.

WICHTIG:

Bitte schneiden Sie NIEMALS Metall aus der Karos-

serie aus . Dies kann ein tragendes Teil des Fahr-

zeugs sein, welches die Stabilität der Karosserie

und des Fahrzeugs gewährleistet.

Allgemeine Hinweise zum Anschluss von HELIX

Lautsprechersystemen

Wir empfehlen Ihnen einen kurzen Funktionstest

des kompletten Systems bei geringer Lautstärke

durchzuführen, um sicherzugehen, dass alle Kom-

ponenten vor ihrer endgültigen Montage auch kor-

rekt funktionieren.

Vergewissern Sie sich, dass alle Kabel geschützt

und sicher verlegt sind und nicht durch scharfe Kan-

ten beschädigt werden können. Dies kann zu Kurz-

schlüssen führen, die unweigerlich eine Beschädi-

gung Ihres Steuergerätes, Verstärkers und/oder der

Lautsprecher verursachen.

Stellen Sie ebenfalls sicher, dass alle Kabel ohne

Spannung und in ausreichender Länge am Laut-

sprecher befestigt sind.

Allgemeine Hinweise zur Befestigung von

HELIX Lautsprechersystemen

Wenn alle Komponenten richtig angeschlossen

sind und den Funktionstest bestanden haben, kön-

nen Sie die Lautsprecher in ihrer endgültigen Posi-

tion befestigen.

1. -Setzen Sie den Lautsprecher in seine Einbauöff

nung, wie unter „Einbau Tieftöner“ beschrieben.

2. -Befestigen Sie den Lautsprecher mit Hil

fe des Montagerings und prüfen Sie, ob die

Schrauben in der richtigen Position zu den

Befestigungslöchern stehen. Bitte benutzen

Sie die mitgelieferten Schraubenclips, um die

Befestigungsschrauben zu sichern. Ziehen

Sie alle Schrauben vorsichtig und fest an.

3. -Setzen Sie das Lautsprechergitter in den Mon

tagering.

Ausstattungsmerkmale

Komponentensysteme

• Tieftöner mit besonders steifer und resonanz-

armer Membran aus gewebtem Fiberglas

• Speziell geformte Gummisicke für größere

effektive Membranäche und erweitertem

Maximalhub

• 25 mm Seidenkalotten-Hochtöner mit

Neodymmagnet für brillante, samtweiche

Hochtonwiedergabe

• Hochtöner für optimale Ausrichtung auf den

Hörplatz um 25° neigbar

• Korb in individuellem HELIX-Design mit

zusätzlichen Belüftungsöffnungen zur opti-

mierten Kühlung der Schwingspule für hohe

Belastbarkeit

• Aufwändige, separate Frequenzweiche mit

6/12 dB Flankensteilheit, Saugkreis, Hochton-

schutz und Hochton-Pegelanpassung

Koaxialsysteme

• Tieftöner mit besonders steifer und resonanz-

armer Membran aus gewebtem Fiberglas

• Speziell geformte Gummisicke für größere

effektive Membranäche und erweitertem

Maximalhub

• 19 mm Hochtöner mit Seidenkalotte und

Neodymmagnet für brillante, samtweiche

Hochtonwiedergabe

• Hochtöner für optimale Ausrichtung auf den

Hörplatz um 360° drehbar und 25° neigbar

(E 5X.2 / E 6X.2)

• Korb in individuellem HELIX-Design zur opti-

mierten Kühlung der Schwingspule für hohe

Belastbarkeit

• Separate Inline-Frequenzweiche mit integrier-

tem Hochtonschutz

Produkspesifikasjoner

Merke:	Audiotec Fischer
Kategori:	Høyttaler
Modell:	Helix E 6X.2
Diameter:	165 mm
Impedans:	4 Ω
Toppeffekt:	180 W
Diskanthøyttaler:	Ja
Nominell effekt:	60 W
Produktfarge:	Sort
Separate komponenter:	Ja
Høyttaler type:	2-veis
Frekvensrekkevidde:	55 - 22000 Hz
Sensitivitet/følsomhet:	91 dB
Passiv overgang:	Ja
Driversylinder, materiale:	Fiberglass
Innbygningsdybde:	65 mm
Diameter for monteringshull:	143 mm
Diskanthøyttaler magnettype:	Neodym
