Side 1/14
Art. 17-555
© 2014-08-11 Biltema Nordic Services AB
17-555 manual 140811.indd • 2014-08-11, 17.11.20
Original manual

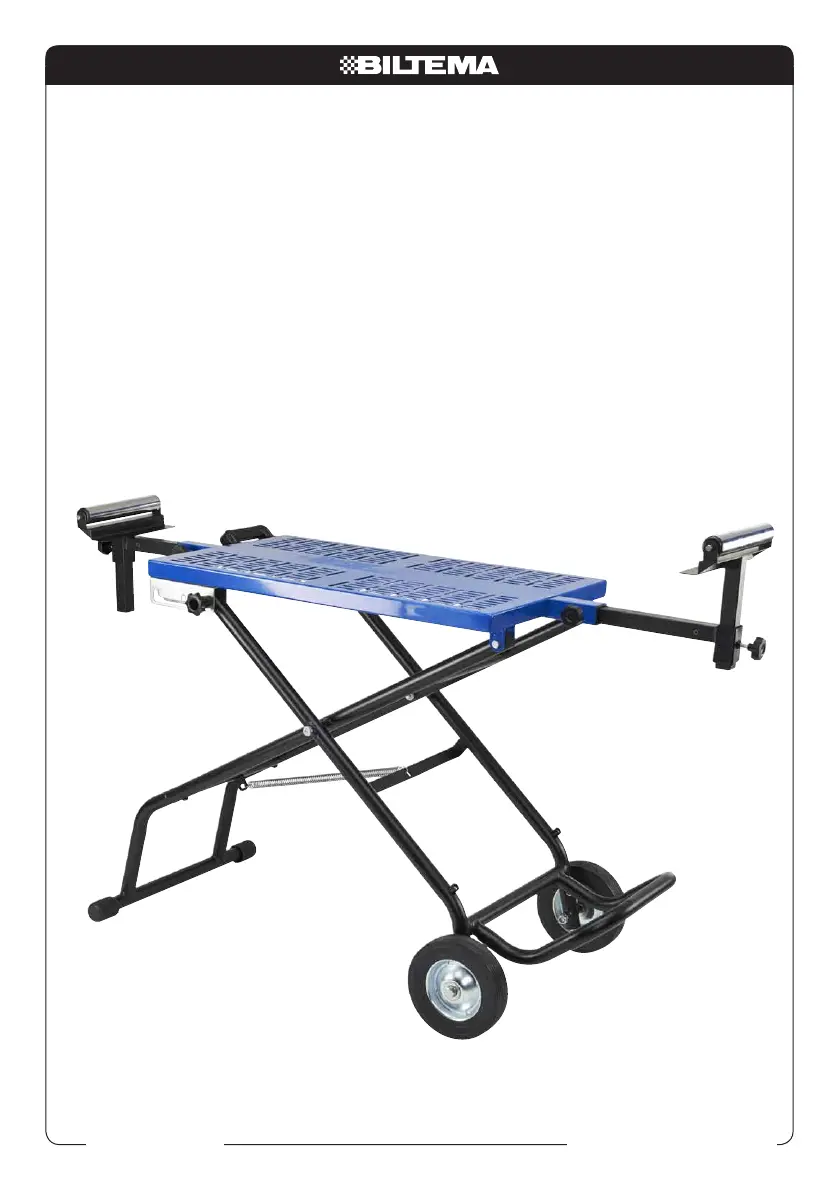

SÅGBORD
för kap- och geringssåg
SAGBORD
for kapp- og gjæringssag
SAHAUSPÖYTÄ
katkaisu- ja jiirisahoja varten
SAVBORD
til kap- og geringssav
Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, 254 66 Helsingborg. Tel: +46-42 600 45 00.
Importør: Biltema Norge AS, Postboks 74, 3401 Lier. Tlf: +47-32 84 91 10.
Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: +358-207 609 609
Importør: Biltema Danmark A/S, Boks 175, 9230 Svenstrup J, Tlf.: +45 70 80 77 70
www.biltema.com
Art. 17-555
2
© 2014-08-11 Biltema Nordic Services AB
3. SÄKERHETSFÖRESKRIFTER
• Sågbord 17-555 är främst avsedd för kap-
och geringssågar men kan även användas
till andra stationära maskiner.
• Skruva alltid ordentligt fast maskinen innan
användning.
• Placera sågbordet på en plan och halkfri yta.
• Följ alltid maskinens säkerhetsanvisningar.
• Kontrollera regelbundet att alla skruvar är
ordentligt åtdragna.
• Överbelasta inte sågbordet vid transport.
Tänk på att ojämnheter och stötar ökar
belastningen.
• Plocka alltid bort alla lösa delar från maski-
nen om den är monterad på arbetsbordet
vid transport.
• Vid transport i ett fordon skall sågbordet
vara ordentligt fastspänt. Det skall dessut-
om vila på de båda hjulen och främre benet.
4. ÖVERSIKTSBILD
8
10
11
2
1
7
9
3
5
1
6
1. Handtag
2. Arbetsbord
3. Rullstöd
4. Ratt, höjdjustering av sågbord
5. Främre ben
6. Hjul
7. Stödfot vid upprättstående förvaring
8. Ratt, utdragbart stöd
9. Ratt, höjdjustering av rullstöd
10. Låsspärr, vid höjdjustering
11. Utdragbart stöd
INNEHÅLL
1. INTRODUKTION
2. TEKNISKA DATA
3. SÄKERHETSFÖRESKRIFTER
4. ÖVERSIKTSBILD
5. MONTERING
6. INSTALLATION OCH ANVÄNDNING
1. INTRODUKTION
Denna manual innehåller väsentlig information
om produktens användning och dess säker-
hetsrisker. Vi reserverar oss för möjligheten
att illustrationer och beskrivningar av enstaka
detaljer inte alltid stämmer helt överens med
produkten. Alla operatörer uppmanas att läsa
manualen före användning och vara särskilt
uppmärksamma på dessa varningar:
OBS! Indikerar att felaktigt förfarande kan på-
verka arbetets effektivitet eller leda till person-
och materialskador.
VARNING! Indikerar risk för allvarlig olycka.
Förvara manualen på en säker plats i anslut-
ning till maskinen och vid en eventuell försälj-
ning ska manualen följa med produkten.
2. TEKNISKA DATA
Höjdlägen: . . . . . . . . . . . . . . . .82/68/25 cm
Arbetsbord: . . . . . . . . . . . . . . . .82 x 46 cm
Bredd: . . . . . . . . . . . . . . . . . . .110–180 cm
Stående, max belastning: . . . .200 kg
Vikt: . . . . . . . . . . . . . . . . . . . . . .25 kg
SÅGBORD FÖR KAP- OCH GERINGSSÅG
Art. 17-555
3
© 2014-08-11 Biltema Nordic Services AB

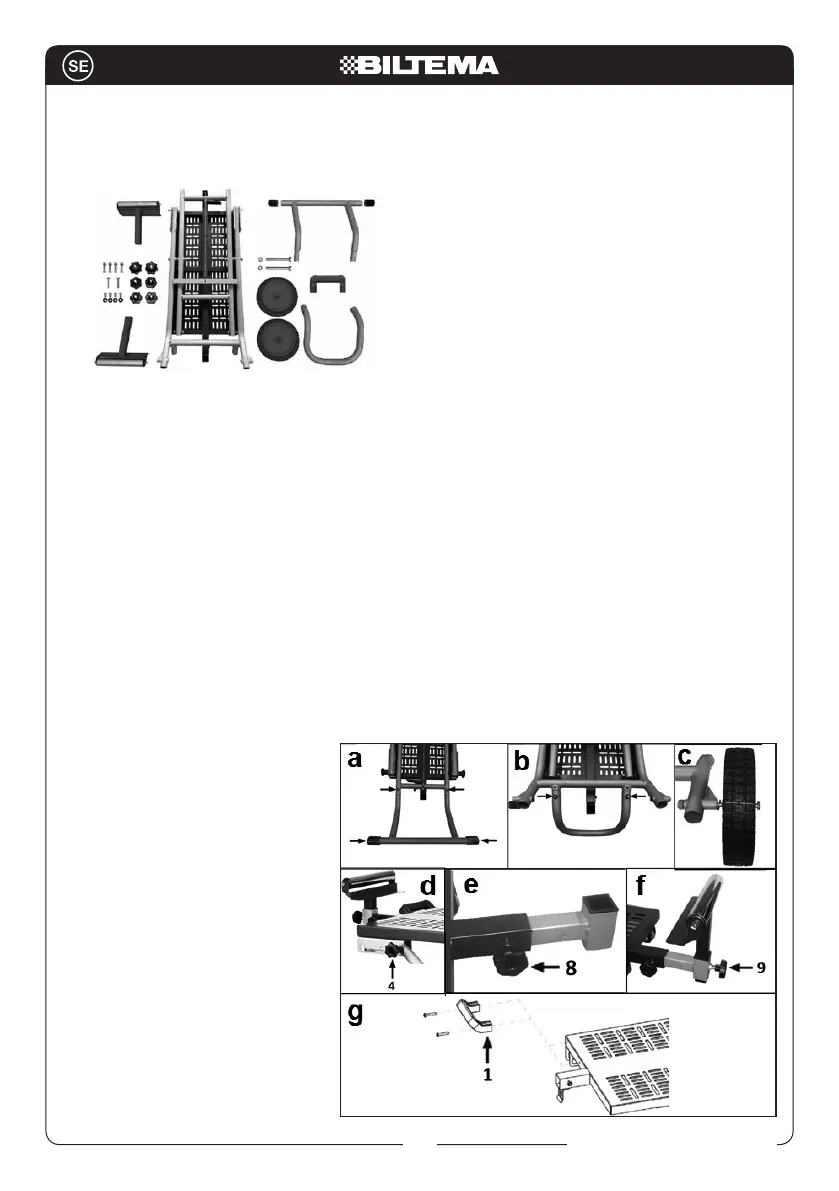

a. Montera fötterna på sidorna av det främre
benet (5) och skruva därefter fast det främre
benet på sågbordet med hjälp av 2 brickor
och 2 skruvar (M6 X 12).
b. Skruva fast stödfoten (7) i sågbordet med
2 brickor och 2 skruvar (M6 X 12).
c. Montera de båda hjulen på sågbordet med
hjälp av hjulaxel och låsmutter.
d. Skruva fast de båda rattarna (4) för sågbor-
dets höjdjustering.
e. Skruva fast en ratt (8) i vardera låsning för
de utdragbara stöden (11).
f. Montera rullstöden (3) i vardera hållare på
de utdragbara stöden (11) och lås fast med
rattarna (9).
g. Skruva fast handtaget (1) med skruvar
M6 x 35.
h. Placera kap- och geringssågen på arbets-
bordet så att dess anhåll är parallellt med
och ca 13–15 cm från den bakre sidan av
arbetsbordet (2). Leta upp lämpliga skruvhål
och fäst kap- och geringssågen med 4 st
vagnsbultar, brickor och muttrar.
i. Ta en ca 2,5 m lång rätskiva eller rak bräda
och lägg den på kap- & geringssågens såg-
bord och de båta rullstöden. Justera höjden
på rullstöden med hjälp av de båda rattarna
(9) så att rätskivan/brädan är i nivå med
sågbordet och de båda rullstöden.
5. MONTERING
Öppna förpackningen och kontrollera att inne-
hållet inte skadats under transporten och att
ingen del saknas.
Innehåll:
• 2 st rullstöd
• 4 st vagnsbult M8 x 45 med muttrar
• 2 st skruv M6 x 35
• 4 st skruv M6 x 12 med brickor
• 2 st rattar M8
• 4 st rattar M8 x 20
• 1 st sågbord med utdragbara stöd
• 1 st främre ben med fötter
• 2 st hjulaxlar med muttrar
• 2 st hjul
• 1 st handtag
• 1 st stödfot
