Side 1/9
© 2020-09-09 Biltema Nordic Services AB
Art. 20-390
GLÖDRITNINGSSATS
SVIPENNSETT
POLTTOPIIRRINSARJA
BRÆNDEPENNESÆT
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Original manual
2
© 2020-09-09 Biltema Nordic Services AB
Art. 20-390
SE
• Låt enbart en kvali cerad elektriker byta elkabel.
Detta säkerställer att din utrustnings säkerhet
bibehålls.
• Hantera ett lödningsverktyg med en varm
lödspets med stor försiktighet. Vidrör endast
handtaget på lödningsverktyget för att undvika
brännskada.
• Efter användning, placera/förvara ett varmt löd-
ningsverktyg i lödkolvsstället tills dess det sval-
nat. Lägg den inte på arbetsbänken eller golvet.
• Stickkontakten får enbart anslutas i ett jordat
eluttag med 230 V~.
• Undvik att andas in de giftiga ångorna.
GLÖDRITNING
a. Börja med att preparera föremålet som skall deko-
reras, slipa försiktigt ytan med ett nt sandpapper.
b. För bästa resultat, rita därefter upp mönstret med
en penna, antingen med fri hand eller med hjälp av
ett karbonpapper.
c. Montera önskad glödritningsspets och kontrollera
att den är ordentligt fastskruvad.
d. Anslut stickkontakten i eluttaget och avvakta tills
dess spetsen är varm.
e. Håll glödritnings-/lödpennan med pennfattning
och börja gravera. Det är ingen idé att trycka allt
för hårt med glödritningsspetsen, det är bättre att
gravera samma linjer era gånger. De olika glöd-
ritningsspetsarna samt vinkeln som pennan hålls i
kan ge olika effekter på arbetet.
f. Avlägsna stickkontakten från eluttaget och rengör
den varma spetsen med en fuktad svamp.
g. Placera glödritnings-/lödpennan i lödkolvstället
och låt den svalna.
h. Förvara utrustningen i dess plastlåda i ett torrt
utrymme oåtkomlig för barn och obehöriga.
ANVÄNDNINGSOMRÅDE
Produkten är avsedd att användas för glödritning i trä
och lödning.

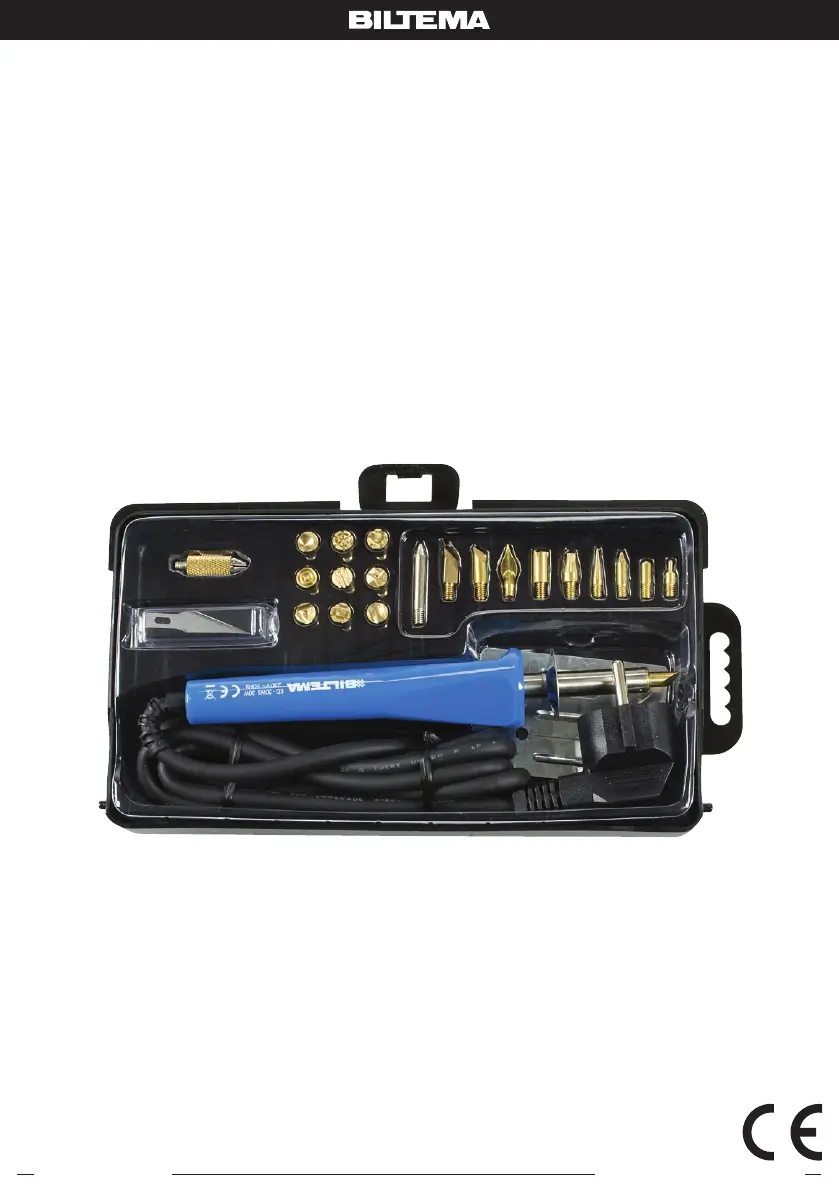

INNEHÅLLER:
1 st. Glödritnings-/lödpenna
1 st. Lödkolvställ
19 st. Glödritningsspetsar
1 st. Lödspets
1 st. Knivblad med hållare
TEKNISKA DATA
Spänning: . . . . . . . . . . . . . . . . .230 V~/ 50 Hz
Effekt: . . . . . . . . . . . . . . . . . . . .30 W
Isolationsklass: . . . . . . . . . . . . .Class I
SÄKERHETSFÖRESKRIFTER
VARNING! Läs alla säkerhetsföreskrifter, instruktio-
ner och speci kationer som tillhandahålls med denna
utrustning. Underlåtenhet att följa nedanstående
instruktioner kan resultera i elstöt, brand och/eller
skada.
• Denna utrustning kan användas av barn från 8 år
och av personer med reducerad psykisk, sinnes-
eller mental kapacitet eller brist på erfarenhet och
kunskap om de är under tillsyn och har fått in-
struktioner angående användning av utrustningen
på ett säkert sätt och förstår de risker som nns.
Barn får inte leka med utrustningen. Rengöring
och underhåll får inte utföras av barn utan tillsyn.
• Utrustningens stickkontakt måste passa i elut-
taget. Modi era aldrig på något sätt stickkontak-
ten. Oförändrade stickkontakter och passande
eluttag minskar risken för elstöt.
• Hantera inte stickkontakten ovarsamt. Använd
inte elkabeln för att lyfta, släpa utrustningen eller
dra ut stickkontakten från eluttaget. Håll kabeln
borta från värme, olja, skarpa kanter eller rörliga
delar. Skadade eller hoptrasslade kablar ökar
risken för elstöt.
• Lämna aldrig produkten utan uppsikt då nätslad-
den sitter i vägguttaget.
• Koppla bort stickkontakten från strömkällan och
låt utrustningen svalna innan byte av lödspets,
rengöring eller förvaring av utrustningen. Såna
förebyggande säkerhetsåtgärder minskar risken
för brännskada.
• Kyl aldrig ned en varm lödspets med vatten.
GLÖDRITNINGSSATS
Original manual
3
© 2020-09-09 Biltema Nordic Services AB
Art. 20-390
SE
LÖDNING
a. Kontrollera att lödspetsen är ordentligt fastskru-
vad i lödningsverktyget.
b. Rengör ytan som skall lödas från smuts, rost, färg
och andra föroreningar.
c. Anslut stickkontakten i eluttaget och värm upp
ytan som skall lödas med lödningsverktyget.
d. Applicera ussfyllt lödtenn till ytan och smält det
med lödningsverktyget. Vid användning av lödtenn
utan ussmedel, skall ussmedel strykas på ytan
innan lödtennet tillsätts.
e. Avvakta tills dess lödtennet svalnat innan löd-
ningen vidrörs.
f. Avlägsna stickkontakten från eluttaget och rengör
den varma lödspetsen med en fuktad svamp.
g. Placera lödningsverktyget i lödkolvstället och låt
den svalna.
h. Förvara utrustningen i dess plastlåda i ett torrt
utrymme oåtkomlig för barn och obehöriga.
OBS!
• Första gången lödningsverktyget används, kan
det ryka svagt från spetsen. Detta är normalt och
varar i ca. 10 minuter.
• Fila aldrig på lödspetsen, eller låt en uppvärmd
lödspets eller glödritningsspets komma i kontakt
med plast, det kan orsaka permanent skada.
• Livslängden för lödspetsen beror på lödtempera-
turen och hur aggressivt ussmedlet är.
BYTE AV SPETS
Avvakta tills dess lödspetsen svalnat, lossa därefter
skruven som fäster lödspetsen och dra ut den med
en pincett.
EL-AVFALL
Förbrukade elektriska och elektroniska produk-
ter, däribland alla typer av batterier, ska lämnas till
avsett insamlingsställe för återvinning. (Enligt direktiv
2012/19/EU och 2006/66/EC).
Produkspesifikasjoner
| Merke: | Biltema |
| Kategori: | Loddemaskin |
| Modell: | 20-390 |
