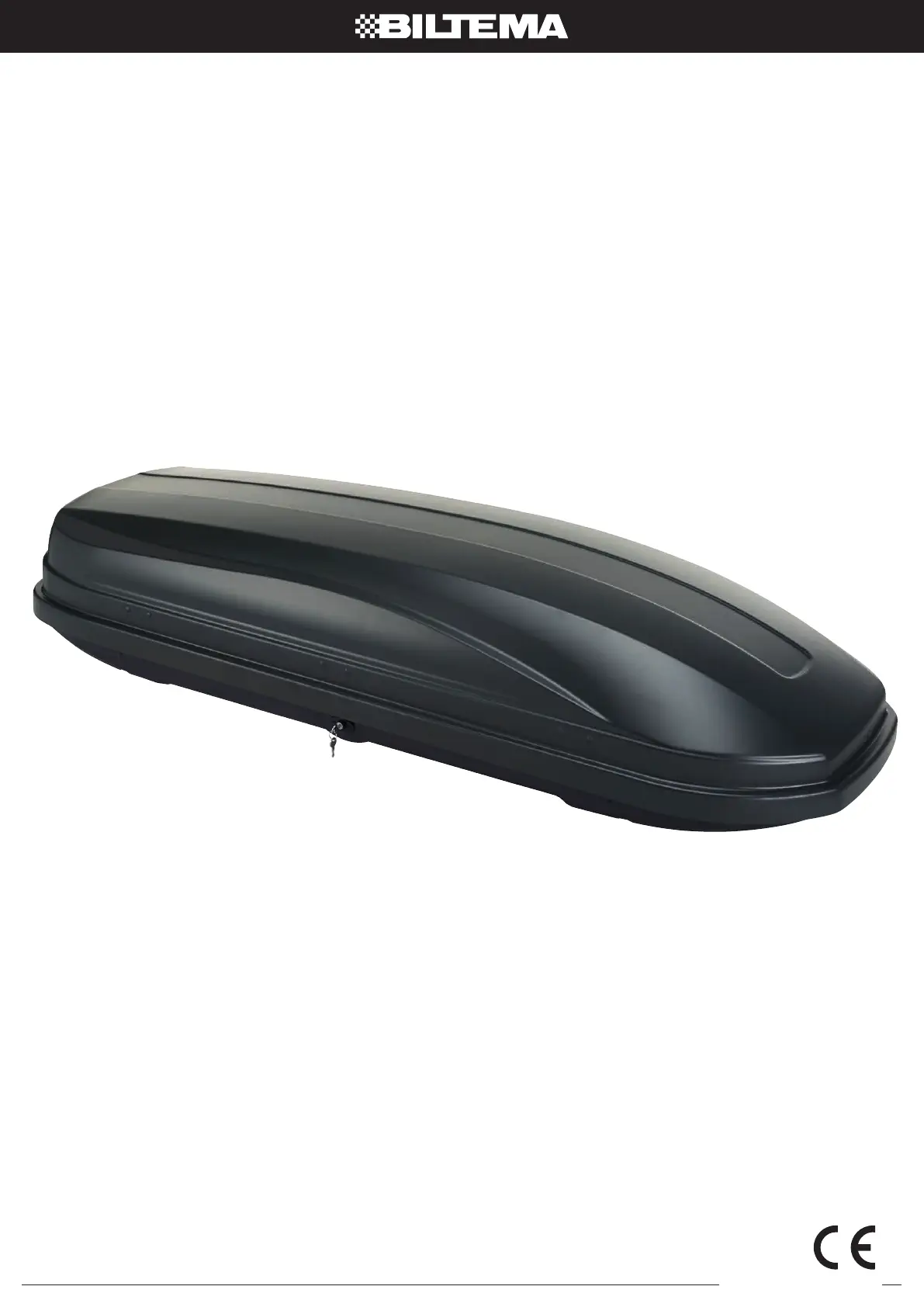

Side 1/7
Art. 34-314
© 2016-11-23 Biltema Nordic Services AB
TAKBOX
TAKBOKS
KULJETUSBOKSI
TAGBOKS
400 liter
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
34-314_manual_A4.indd • 2016-11-23, 10.16.31
Art. 34-314
2
© 2016-11-23 Biltema Nordic Services AB
SE
TAKBOX
TEKNISKA DATA
Max tillåten last i boxen: . . . . . .50 kg
Vikt på takboxen: . . . . . . . . . . .15 kg
Max tillåten hastighet: . . . . . . . .130 km/h
Uppfyller standard DIN 75302
MONTERINGSDETALJER
INNAN MONTERING
Läs manualen noga innan takboxen monteras och används
och förvara den på lättillgänglig plats. Takboxen passar för
montering på de esta typer av lasthållare. Lasthållarens
bredd får vara max. 82 mm och höjden får vara 15-40 mm.
Avståndet mellan de båda lasthållarna kan vara 550-850 mm.
MONTERING
Följ bilderna längst bak i manualen. Placera takboxen cen-
trerad över de båda lasthållarna och parallellt med bilens
ytterkanter. Kontrollera att både motorhuv och bagagelucka
kan öppnas och att takboxen kan lastas och lastas ur på ett
säkert sätt. Skruva fast takboxen vid lasthållarna med med-
följande monteringsdetaljer. Placera M6-muttrarna av metall
i vingmuttrarna av plast (2/3). Använd de monteringshål som
bäst passar när takboxen är korrekt placerad.
Montera U-byglarna (1) från undersidan, runt lasthållarna och
upp genom hålen i botten av takboxen. Placera plastbrickor-
na (4) över resp. U-bygel och skruva fast vingmuttrarna (2/3).
Drag fast hårt för hand, så att det motsvarar ett åtdragnings-
moment på ca. 2 Nm. Montera spännbanden (5) i spåren på
plastbrickorna (4).
LASTNING
Lasta bagage jämnt fördelat i takboxen. Max. tillåten last i
takboxen är 50 kg. När takboxen fyllts, ska alla detaljer noga
spännas fast med spännbanden.
Den totala taklasten består av följande:
• Lasthållarnas vikt
• Takboxens vikt
• Lastens vikt
Överskrid aldrig max. tillåten taklast.
ÖPPNING OCH STÄNGNING
Takboxen kan öppnas på både höger och vänster sida och
har central låsning med nyckel (3 låspunkter). Alla tre lås-
punkterna måste vara ordentligt låsta (reglade) för att takbox-
en ska vara ordentligt stängd. Kontrollera genom att försöka
lyfta locket. Om det är svårt att stänga locket, Placera om
lasten så att locket kan stängas utan problem. Takboxen
skall alltid hållas låst under färd.
INNAN KÖRNING MED TAKBOX
• Kontrollera innan varje körning att lasthållare och takbox
är ordentligt säkrade på taket, samt att lasten är ordent-
ligt fastspänd. Förbises detta kan takboxen lossna och
orsaka allvarlig olycka.
• Var försiktig vid körning på väg med reducerad höjd (tunn-
lar, underjordiska garage, P-hus etc.). Montera av takbox
och lasthållare vid tvätt i automatiska biltvättar. Takboxen
ökar bilens höjd med upp till 60 cm.
• Vid kraftig vind och/eller dåliga vägförhållanden ska has-
tigheten anpassas.
Försiktighet måste alltid iakttagas vid hastig acceleration,
inbromsning, vid körning i snäva kurvor, vid kraftig sido-
vind eller andra omständigheter som negativt kan påverka
bilens köregenskaper.
• Överskrid aldrig 130 km/h, vilket är max. tillåten hastighet
för färd med denna takbox monterad på bilen.
• Montera av takboxen från bilen efter avslutad användning.
• Rengör och kontrollera takboxen innan den ställs undan
till förvaring. Använd milt rengöringsmedel utan slipeffekt
(ex. köksdiskmedel). Om så behövs, smörj lås och låsre-
gel med tunn olja (typ symaskinsolja). Se dock till att oljan
inte kommer i kontakt med takboxens plastyta.
• Förvara alltid takboxen horisontellt.
• Använd endast originaldelar för monteringen.
Art. 34-314
3
© 2016-11-23 Biltema Nordic Services AB
NO
TEKNISKE DATA
Maks. tillatt last i boksen: . . . . .50 kg
Takboksens vekt: . . . . . . . . . . .15 kg
Maks. tillatt hastighet: . . . . . . . .130 km/t
Oppfyller standard DIN 75302
MONTERINGSDETALJENE
FØR MONTERING
Les bruksanvisningen grundig før takboksen monteres og
brukes. Oppbevar bruksanvisningen for fremtidig bruk. Tak-
boksen kan monteres på de este typer takstativ. Takstativets
bredde må ikke overstige 82 mm, og høyde må være mel-
lom 15 og 40 mm. Avstanden mellom takstativene kan være
550–850 mm.
MONTERING
Følg bildene bakerst i bruksanvisningen. Plasser takboksen
sentrert over begge takstativene, parallelt med bilens ytter-
kanter. Kontroller at både panser og bagasjeluke kan åpnes,
og at takboksen kan lastes og losses på en trygg måte. Skru
fast takboksen ved takstativet ved hjelp av de medfølgende
monteringsdetaljene. Plasser M6-mutrene av metall i vinge-
mutrene av plast (2/3). Bruk monteringshullene som passer
best når takboksen er korrekt plassert.
Monter U-bøylene (1) fra undersiden, rundt takstativene og
opp gjennom hullene i bunnen av takboksen. Plasser plast-
skivene (4) over U-bøylene, og skru fast vingemutrene (2/3).
Stram for hånd til et moment på ca. 2 Nm. Monter båndene
(5) i sporene på plastskivene (4).
LASTING
Legg bagasjen slik at den fordeles jevnt i takboksen. Maks.
tillatt last i takboksen er 50 kg. Når takboksen fylles, må alle
gjenstandene festes med båndene.
Den totale taklasten består av følgende:
• Takstativets vekt
• Takboksens vekt
• Lastens vekt
Maksimalt tillatt taklast må aldri overskrides.
ÅPNING OG LUKKING
Takboksen kan åpnes på både høyre og venstre side, og den
har sentrallås med nøkkel (3 låsepunkter). Alle tre låsepunkter
må være låst for at takboksen skal være skikkelig lukket. Kon-
troller det ved å forsøke å løfte lokket. Hvis det er vanskelig å
lukke lokket, må du ytte på lasten slik at lokket kan lukkes.
Takboksen skal alltid være låst mens du kjører.
FØR KJØRING MED TAKBOKS
Før du kjører må du kontrollere at takstativ og takboks sitter
godt fast på taket, samt at lasten er godt festet. Hvis dette
ikke gjøres, kan takboksen løsne og forårsake alvorlige ulyk-
ker.
• Vær forsiktig når du kjører på vei med redusert høyde
(tunnel, garasje, parkeringshus og liknende). Demonter
takboks og takstativ når bilen skal vaskes i automat. Tak-
boksen øker bilens høyde med inntil 60 cm.
• Ved kraftig vind eller dårlige kjøreforhold må hastigheten
tilpasses.
Vær forsiktig ved rask akselerasjon, nedbremsing, krappe
svinger, kraftig sidevind eller andre omstendigheter som
kan påvirke bilens kjøreegenskaper.
• Du må aldri overstige 130 km/t, som er maksimalt tillatt
hastighet når takboksen er montert på bilen.
• Fjern takboksen fra bilen når den ikke skal brukes.
• Rengjør og kontroller takboksen før du setter den bort.
Bruk mildt rengjøringsmiddel uten slipende effekt (for
eksempel oppvaskmiddel). Ved behov må du smøre lås og
låsens deler med tynt ytende olje (for eksempel symaskin-
olje). Sørg for at oljen ikke kommer i kontakt med plastde-
lene.
• Takboksen må alltid lagres horisontalt.
• Må kun monteres med originaldeler.
