Side 1/21
Art. 41-360
© 2013-11-12 Biltema Nordic Services AB
Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, 254 66 Helsingborg. Tel: +46-42 600 45 00.
Importør: Biltema Norge AS, Postboks 74, 3401 Lier. Tlf: +47-32 84 91 10.
Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: +358-207 609 609.
Importør: Biltema Danmark A/S, Boks 175, 9230 Svenstrup J, Tlf.: +45 70 80 77 70
www.biltema.com
Original manual

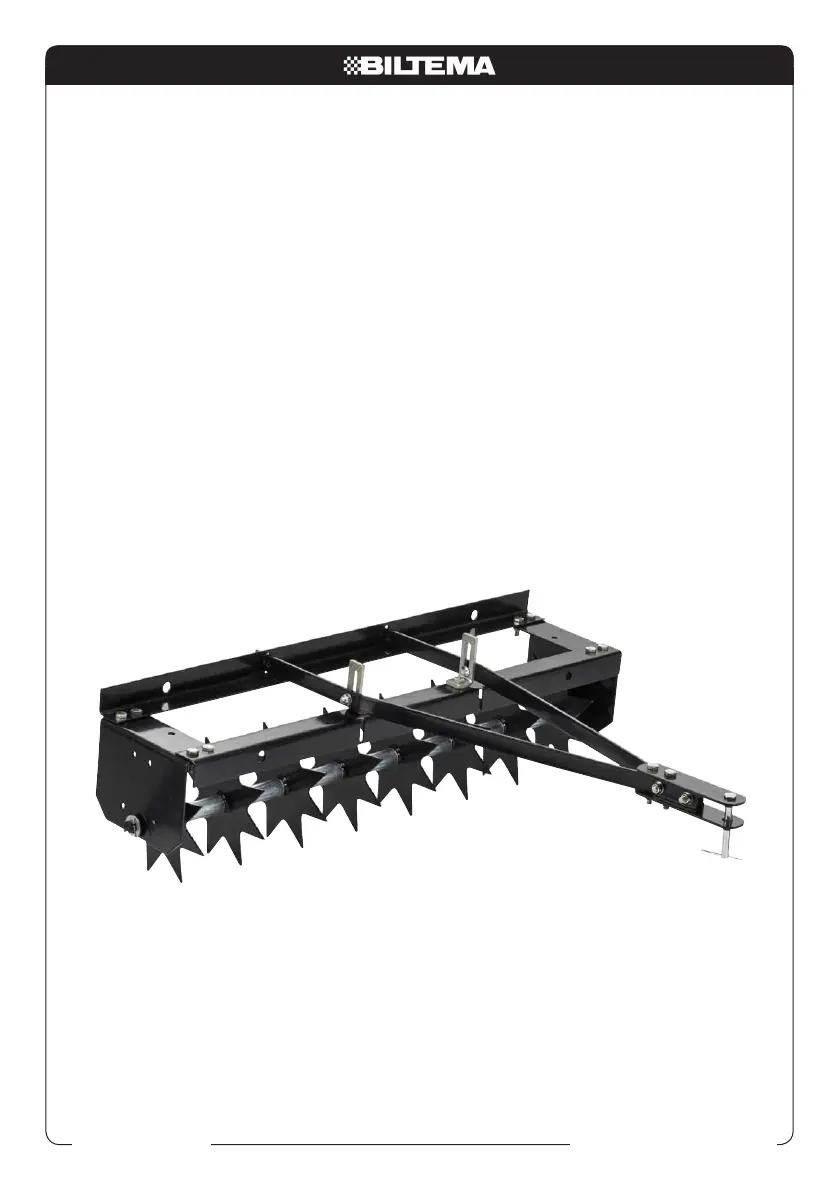

MARKLUFTARE/VERTIKALSKÄRARE
PLENLUFTER/VERTIKALSKJÆRER
NURMIKON ILMAAJA/PUUTARHAJYRSIN
PLÆNELUFTER/VERTIKALSKÆRER
Art. 41-360
© 2013-11-12 Biltema Nordic Services AB
2
INNEHÅLL
1. INTRODUKTION
2. TEKNISKA DATA
3. ANVÄNDNINGSOMRÅDE
4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER
5. MONTERING
6. SÄRSKILDA SÄKERHETSFÖRESKRIFTER
7. HANDHAVANDE
8. SPRÄNGSKISS
1. INTRODUKTION
Denna manual innehåller viktig information om
produktens användning och säkerhetsrisker m
m. Alla användare uppmanas att läsa manualen
före användning och vara särskilt uppmärk-
samma på följande varningar:
VARNING!
Risk för allvarlig olycka.
OBS!
Risk för personskada eller maskinskada.
Vi reserverar oss för möjligheten att illustratio-
ner och beskrivningar av enstaka detaljer inte
alltid stämmer helt överens med produkten.
Förvara manualen på en säker plats i anslut-
ning till maskinen och vid en eventuell försälj-
ning ska manualen följa med maskinen.
2. TEKNISKA DATA
Art nr: 41-360
Modell: Markluftare 32”
Arbetsbredd: 762 mm
Antal roterande knivar: 8 st
Vikt: 11 kg
3. ANVÄNDNINGSOMRÅDE
41-360 Markluftare 32” är avsedd för luftning
av gräsmattor enligt instruktionerna i denna
bruksanvisning. Luftaren monteras efter en
åkgräsklippare eller trädgårdstraktor.
4. ALLMÄNNA
SÄKERHETSFÖRESKRIFTER
Vid arbete med markluftare och dragfordon bör
följande punkter alltid beaktas.
4.1 Arbetsområde
• Arbetainteimörkerellerdåligbelysning.
• Hållbarnochobehörigautanförarbetsom-
rådet.
4.2 Personlig säkerhet
• Läsalltidmanualenföreanvändning.
• Markluftarenfårinteanvändasutanattsä-
kerhetsföreskrifter och skötselinstruktioner
har lästs igenom.
• Varsärskiltuppmärksampådragfordo-
nets varningssymboler och använd enbart
markluftaren tillsammans med fordon där
körvana redan nns.
• Barnochpersonermednedsattfysiskeller
psykisk förmåga får inte använda markluf-
taren.
• Användskyddsglasögonunderarbetemed
markluftaren.
• Knivarnaärvassa.Iakttaförsiktighetvid
användandet av markluftaren och bär pas-
sande skor.
• Låtintebarnellerhusdjurvistasiarbets-
området.
• Startaalltidpålägstaväxelnmedlåghas-
tighet och öka sedan hastigheten gradvis.
• Detärintetillåtetattsittapåmarkluftaren.
• Dragfordonetsbromsförmågaochstabilitet
kan påverkas av markluftarens tyngd. Var
uppmärksampådettaitexnedförsbackar.
• Undvikbrantabackar.Köraldriglängsmed
sluttningar utan kör i riktning uppåt och
nedåt.
• Körlångsamtvidsvårterräng,dikenoch
sluttningar för att undvika risken att välta
med ekipaget.
• Dennaproduktärinteavseddattanvändas
på offentlig mark.
• Följskötselinstruktionernaidennamanual.
MARKLUFTARE/VERTIKALSKÄRARE
Art. 41-360
© 2013-11-12 Biltema Nordic Services AB
3
5. MONTERING
Kartongen innehåller:
NUMMER DETALJ ANTAL
1 Gavelplatta 2
2 Vinkelram 2
3 Knivblad 8
4 Axel 1
5 Dragfäste 2
6 Dragarm 2
7 Beslagslåda 1
VERKTYG som behövs vid montaget:
Skiftnyckel,tång,hammare
VARNING!
Knivarna är vassa. Var försiktig vid montering
och framtida hantering av luftaren för att und-
vika skada.
1. Träaxelngenomenavgavelplattornaoch
träenkortdistanspåaxeln.Monterasedan
de 8 knivbladen med en lång distans mellan
varje blad (bild 1 och 2).
BILD 1
2. Avsluta med en kort distans och trä sedan
axelngenomdenandragavelplattan(bild2).
Läggtvåbrickorpåvarderasidanpåaxeln,
utanför gavelplattan. Lås med en sprint och
dela på ändarna så att den verkligen låser
brickorna (bild 2).
BILD 2
3. Fäst de två vinkelramarna på gavelplattorna
enligtbild3.Använd8bultar(M8x20)och
låsmuttrar (M8). Kontrollera att ramar och
gavlar är vinkelräta och spänn sedan.
BILD 3
4. Fäst två vinkelfästen i mitthålen på den
främre vinkelramen (bild 4). Fäst varje
vinkelfästemedenbult(M8x20)ochen
låsmutter (M8). Kontrollera att fästena sitter
rakt och spänn sedan.
1.
2.
3.
4.
5.
6.
KORT DISTANS
LÅNG
DISTANS
KORT DISTANS
SPRINT
BRICKA
GAVELPLATTA
BULT M8x20 (8 st)
LÅSMUTTER M8 (8 st)
VINKELRAM
