Side 1/4
Art. 46-271 / 46-272
© 2010-06-16 Biltema Nordic Services AB
1
46-271-272 Manual.indd • 2010-06-16, 09.46.48
TEKNISKA DATA
46-271
Nätspänning: ............230 V ~50 Hz
Skyddsklass: ............IP20
Avsedd för 2 st. lysrör: . . . . T5, 14 W, 549 mm
Mått: . . . . . . . . . . . . . . . . . . 620 x 121 x 55
46-272
Nätspänning: ............230 V ~50 Hz
Skyddsklass: ............IP20
Avsedd för 2 st. lysrör: . . . . T5, 28 W, 1149 mm
Mått: . . . . . . . . . . . . . . . . . . 1220 x 121 x 55
SÄKERHETSFÖRESKRIFTER
• Ansluts till 230V ~50Hz strömkälla.
• Avsedd för montering på stabil vägg eller
träyta.
• Armaturen får ej monteras eller användas i
utrymmen som kan utsättas för höga luft-
temperaturer eller hög luftfuktighet.
• Armaturen är ej avsedd att användas i
kombination med dimmer.
• Armaturen ska installeras och kontrolleras
av behörig fackman.
• Behörig fackman ska alltid tillkallas vid
demontering eller reparation.
• Försäkra dig om att strömtillförseln är bru-
ten vid montering, installation eller vid byte
av lysrör.
INSTALLATIONSANVISNING
VARNING! Försäkra dig om att strömmen är
bruten före installation.
1. Plastkåpan är böjlig och enkel att ta bort.
Bara tryck ihop den på mitten och lyft bort.
2. Montera lampan på väggen eller i taket
med bifogad skruv och plugg som ligger i
lampan.
3. Anslut elkabeln enligt instruktioner nedan.
4. Montera avsedda lysrör (se Tekniska data)
5. Sätt tillbaka plastkåpan.
6. Sätt på strömmen.
Anslutning av elkabel
Elkabeln ska dras via gummigenomföringen i
belysningens bak- eller sidostycke till kopp-
lingsplintens anslutningar på följande sätt:
• Spänningsförande kablar ansluts till anslut-
ningarna märkta ”L” och ”N”.
• Gul/grön kabel (skyddsjord) ansluts till
anslutningen märkt med en jordsymbol.
OBS! Skyddsjorden måste vara längre än
de båda spänningsförande kablarna.
KONTROLL OCH UNDERHÅLL
OBS! Om lysrören inte tänds efter strömbryta-
ren slagits på, bryt strömmen och kontrollera
noggrant kablar, anslutningar och montering.
Byt lysröret i tid om armaturen eller lysröret
uppvisar något av följande symptom:
• Om du har en svart äck eller ring på en
eller bägge av lysrörets ändar.
• Om lysröret avger ett rullande sken.
• Om lysröret blixtrar till med ojämna mel-
lanrum.
LYSRÖRSARMATUR
T5, IP20
Original manual
Art. 46-271 / 46-272
© 2010-06-16 Biltema Nordic Services AB
2
TEKNISKE DATA
46-271
Nettspenning: ...........230 V ~50 Hz
Beskyttelsesgrad: ........IP20
For 2 stk. lysrør: . . . . . . . . . T5, 14 W, 549 mm
Mål: . . . . . . . . . . . . . . . . . . . 620 x 121 x 55
46-272
Nettspenning: ...........230 V ~50 Hz
Beskyttelsesgrad: ........IP20
For 2 stk. lysrør: . . . . . . . . . T5, 28 W, 1149 mm
Mål: . . . . . . . . . . . . . . . . . . . 1220 x 121 x 55
SIKKERHETSFORSKRIFTER
• Kobles til 230 V ~50 Hz strømkilde.
• For montering på stabil vegg eller treate.
• Armaturen må ikke monteres eller brukes i
rom som kan utsettes for høy lufttempera-
tur eller høy luftfuktighet.
• Armaturen er ikke beregnet for bruk i kom-
binasjon med dimmer.
• Armaturen skal installeres og kontrolleres
av kvalisert fagperson.
• Kvalisert fagperson skal alltid tilkalles ved
demontering eller reparasjon.
• Forsikre deg om at strømtilførselen er brutt
ved montering, installasjon eller skifte av
lysrør.
INSTALLASJONSANVISNING
ADVARSEL! Forsikre deg om at strømmen er
brutt før installasjon.
1. Plastdekselet er bøyelig og enkelt å ta av.
Bare trykk den sammen på midten og løft av.
2. Monter armaturen på vegg eller i tak med
medfølgende skruer og plugger som ligger i
lampen.
3. Foreta tilkobling av kabel i samsvar med
instruksjonene nedenfor.
4. Monter egnede lysrør (se Tekniske data)
5. Sett plastdekselet tilbake på plass.
6. Slå på strømmen.
Tilkobling av kabel
Kabelen skal trekkes via gummigjennomfø-
ringen i belysningens bak- eller sidestykke til
koblingsplintens tilkoblinger på følgende måte:
• Spenningsførende ledninger kobles til
tilkoblingene merket ”L” og ”N”.
• Gul/grønn kabel (jord) kobles til tilkoblingen
merket med et jordsymbol. OBS! Jordled-
ningen må være lengre enn de to spen-
ningsførende ledningene.
KONTROLL OG VEDLIKEHOLD
OBS! Dersom lysrørene ikke tennes etter at
strømbryteren er slått på, bryt strømmen og
kontroller grundig kabel, ledninger, tilkoblinger
og montering.
Skift lysrør dersom armatur eller lysrør viser ett
av følgende symptom:
• En sort ekk eller ring har oppstått på en
eller begge av lysrørets ender.
• Lysrøret avgir et rullende lys.
• Lysrøret blinker med ujevne mellomrom.
LYSRØRARMATUR
T5, IP20
Art. 46-271 / 46-272
© 2010-06-16 Biltema Nordic Services AB
3

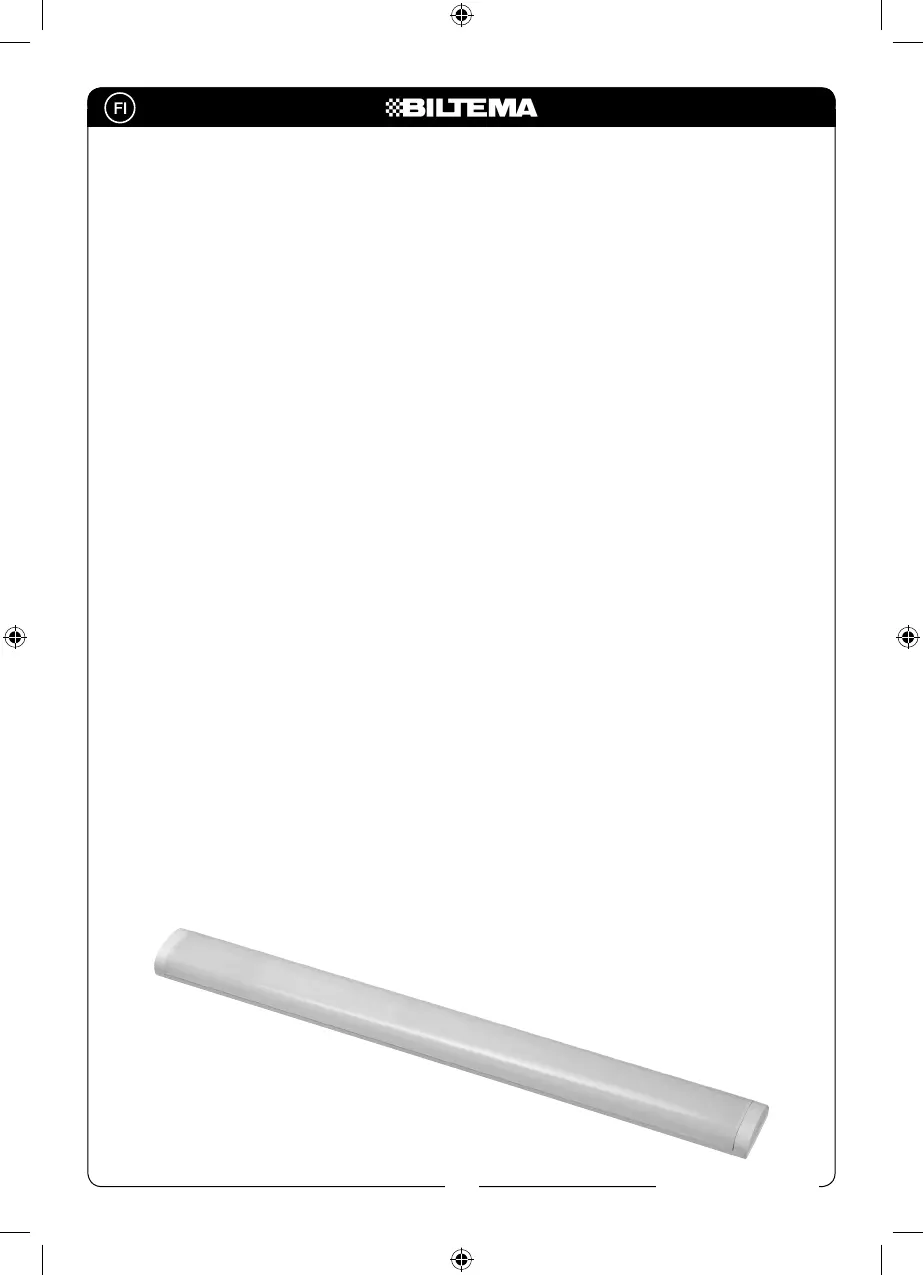

TEKNISET TIEDOT
46-271
Verkkojännite: . . . . . . . . . . . 230 V ~ 50 Hz
Suojausluokka: . . . . . . . . . . IP20
2 loisteputkelle: ..........T5, 14 W, 549 mm
Mitat: ..................620 x 121 x 55
46-272
Verkkojännite: . . . . . . . . . . . 230 V ~ 50 Hz
Suojausluokka: . . . . . . . . . . IP20
2 loisteputkelle: ..........T5, 28 W, 1149 mm
Mitat: ..................1220 x 121 x 55
TURVALLISUUSOHJEET
• Virransyöttö: 230 V ~ 50 Hz
• Asennettavaksi vakaaseen seinään tai
puupintaan.
• Valaisinta ei saa käyttää tai asentaa tilois-
sa, joissa ilman lämpötila tai kosteus voi
nousta suureksi.
• Valaisinta ei voi ohjata himmentimellä.
• Valaisimen asentaminen ja asennuksen
tarkistus on annettava valtuutetun sähkö-
asentajan tehtäväksi.
• Irrottaminen tai korjaaminen on aina annet-
tava valtuutetun sähköasentajan tehtäväksi.
• Varmista, että virransyöttö katkaistaan
asennuksen tai loisteputken vaihtamisen
ajaksi.
ASENNUSOHJE
VAROITUS! Varmista ennen asentamista, että
virransyöttö on katkaistu.
1. Taipuisa muovikupu on helppo irrottaa.
Paina sitä kokoon keskeltä ja nosta irti.
2. Valaisin asennetaan seinään tai kattoon sen
mukana toimitettujen ruuvien ja tulppien
avulla.
3. Sähköjohto yhdistetään jäljempänä esitettä-
vällä tavalla.
4. Asenna loisteputket paikalleen (ks. tekniset
tiedot)
5. Aseta muovikupu takaisin paikalleen.
6. Kytke virta.
Sähköjohdon liitäntä
Sähköjohto pujotetaan valaisimen takana tai
sivussa näkyvän läpivientikumin läpi, ja se
yhdistetään liitosrimaan seuraavasti:
• Jännitteiset johtimet yhdistetään L- ja N-
merkittyihin liittimiin.
• Keltavihreä johto (maadoitus) yhdiste-
tään maadoituksen symbolilla merkittyyn
liitäntään. HUOMIO! Maadoitusjohtimen on
oltava pidempi kuin molemmat jännitteiset
johdot.
TARKISTUKSET JA HUOLTO
HUOMIO! Jos loisteputkiin ei syty valo, kun
virta on kytketty, katkaise virransyöttö ja tarkis-
ta johdot, liitokset ja asennus huolellisesti.
Vaihda loisteputki, jos siinä tai valaisimessa
ilmenee seuraavia:
• Jos loisteputken toisessa päässä tai
molemmissa päissä on tumma läiskä tai
rengas
• Jos loisteputkessa esiintyy pyörivää hoh-
detta
• Jos loisteputki välkkyy epätasaisesti
LOISTEPUTKIVALAISIN
T5, IP20
