Biltema 46-3070 Bruksanvisning
Les nedenfor 📖 manual på norsk for Biltema 46-3070 (8 sider) i kategorien belysning. Denne guiden var nyttig for 5 personer og ble vurdert med 4.4 stjerner i gjennomsnitt av 3 brukere
Side 1/8
Art. 46-3070, 46-3071
© 2020-09-23 Biltema Nordic Services AB

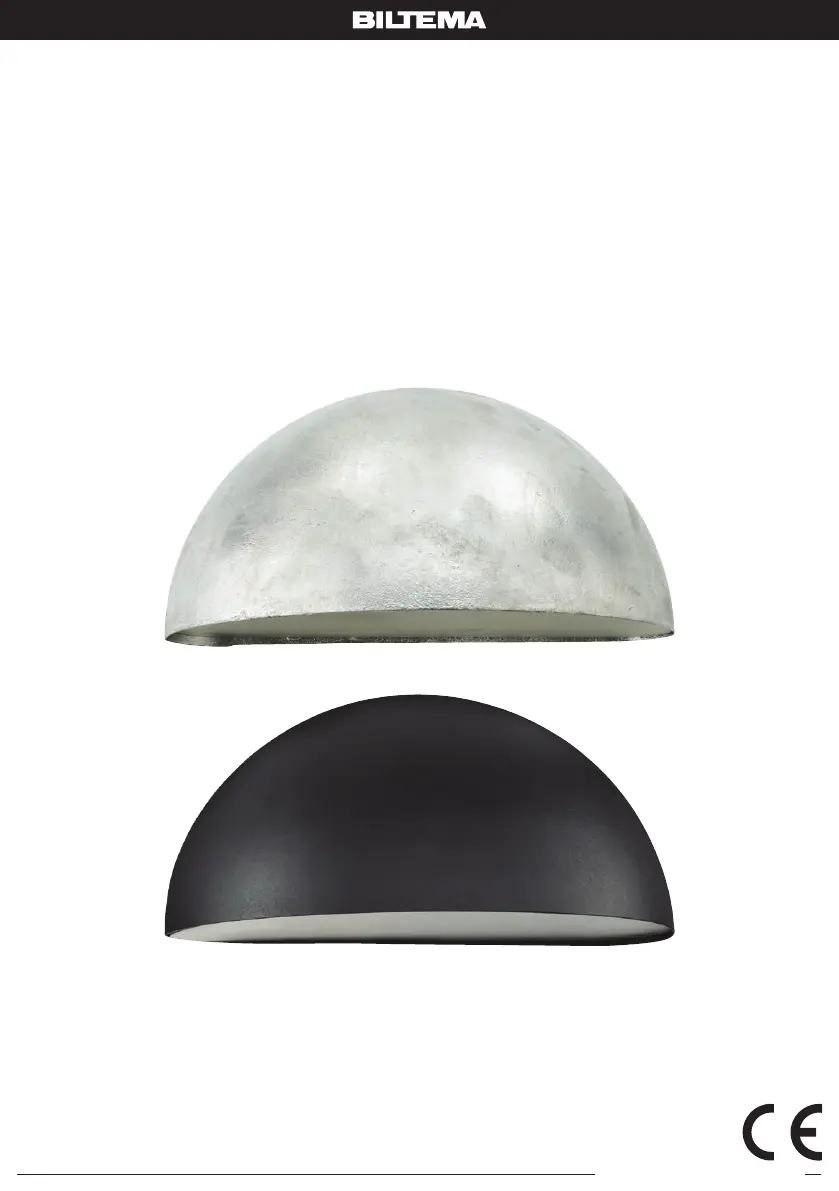

UTOMHUSARMATUR
UTENDØRSARMATUR
ULKOVALAISIN
UDENDØRS ARMATUR
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 46-3070, 46-3071
2
© 2020-09-23 Biltema Nordic Services AB
SE
UTOMHUSARMATUR
INTRODUKTION
Du får själv byta ut el-material såsom sladdar,
lamphållare och stickproppar i yttbara bruksföremål
och vägguttag, samt strömbrytare i fast installa-
tion om du säkert vet hur du ska göra. Felmontering
kan innebära livsfara och brandrisk. Endast behörig
installatör får utföra nyinstallation eller utökning av
be ntlig installation (montera fast el-materiel i eller
på väggar och tak) samt byta ut fast el-materiel i våta
utrymmen, t.ex. i badrum eller utomhus.
Läs noggrant igenom anvisningen innan monteringen
påbörjas.
SÄKERHETSFÖRESKRIFTER
• Belysningen är avsedd för utomhusbruk och kräver
behörig elinstallatör för montering.
• Max nätspänning: 230 V, 50 Hz.
• Kontrollera alltid att nätspänningen är frånkopplad
före installation och/eller servicearbete.
• Vidrör ej glödlampan när den lyser, den blir mycket
varm. Efter släckning, vänta tills den svalnat tillräckligt.
• Glödlampans effekt får ej överstiga belysningens
angivna max effekt.
• Om belysningens glas blir skadat, måste det sna-
rast bytas ut. Använd ej belysningen om glaset är
trasigt.
• Utomhusbelysningen får EJ användas utan lamp-
glas.
• Vid elfel, kontakta alltid behörig elinstallatör.
• Installationskabeln måste vara temperaturtålig och
av för ändamålet godkänd typ.
• Belysningen är av klass 1 och skall jordas.
• Kontrollera att belysningen är korrekt jordad.
MONTERINGSANVISNING
Väggmontering av utomhusbelysning
• Innan monteringen påbörjas, kontrollera att det är
spänningslöst.
• Belysningen är avsedd att monteras med hjälp av
skruv och plugg.
• Demontera belysningen i den mån som krävs, för
att montering resp. elinstallation kan ske på smi-
digt sätt.
• Belysningen måste monteras minst 0,5 m över
marknivå.
• Belysningen ska monteras med glaset nedåt för att
uppfylla skyddsklass IP23.
• Använd belysningens bakstycke som borrmall.
• OBS: Innan borrning i väggen sker, kontrollera så
att det inte nns några elledningar eller vattenrör i
väggen.
• Elkabeln ska dras via gummigenomföringen i
belysningens bakstycke till kopplingsplintens
anslutningar på följande sätt:
• Spänningsförande kablar ansluts till anslutningarna
märkta ”L” och ”N”.
• Gul/grön kabel (skyddsjord) till anslutningen mar-
kerad med jordsymbol, på belysningens bakstycke.
OBS! Skyddsjorden måste vara längre än de båda
spänningsförande kablarna.
• Montera fast belysningen på väggen.
• Montera glödlampa/glödlampor. Effekten får ej
överstiga den som anges på belysningen.
• Koppla avslutningsvis på strömmen i elcentralen igen.
VARNING!
Om ovanstående föreskrifter inte efterföljes kan en
olycka ske, som i sin tur kan leda till allvarlig person-
eller egendomsskada.
SKÖTSEL
Olja in produkten
Behandla ytterhöljet med en neutral olja, t.ex. WD-40,
före installation. I utsatta miljöer, till exempel nära
havet, ska ytterhöljet oljas minst fyra gånger om året.
1. Applicera oljan över hela ytterhöljet och i skarvar
med en mjuk trasa.
2. Torka av produkten med en mjuk trasa efter inolj-
ningen.
Rostborttagning
Använd ett medel som är rekommenderat för rostfritt
stål eller krom. Olja därefter in produkten igen.
Rengöring
• Följ alltid tillverkarens rekommendationer vid
användning av rengöringsmedel.
• Testa eventuella rengöringsmedel på en undan-
skymd yta före applicering på hela produkten.
• Låt inte rengöringsvätska komma in i armaturen
vid rengöring.
TEKNISKA DATA
Elanslutning: . . . . . . . . . . . . . . . 230 V ~ 50 Hz
Skyddsklass: . . . . . . . . . . . . . . . IP23
Sockel: . . . . . . . . . . . . . . . . . . . E27
Glödlampa: . . . . . . . . . . . . . . . . Max. 40 W
Klass 1
EL-AVFALL
Förbrukade elektriska och elektroniska produk-
ter, däribland alla typer av batterier, ska lämnas
till avsett insamlingsställe för återvinning. (Enligt
direktiv 2012/19/EU och 2006/66/EC).
Produkspesifikasjoner
| Merke: | Biltema |
| Kategori: | belysning |
| Modell: | 46-3070 |
