Side 1/8

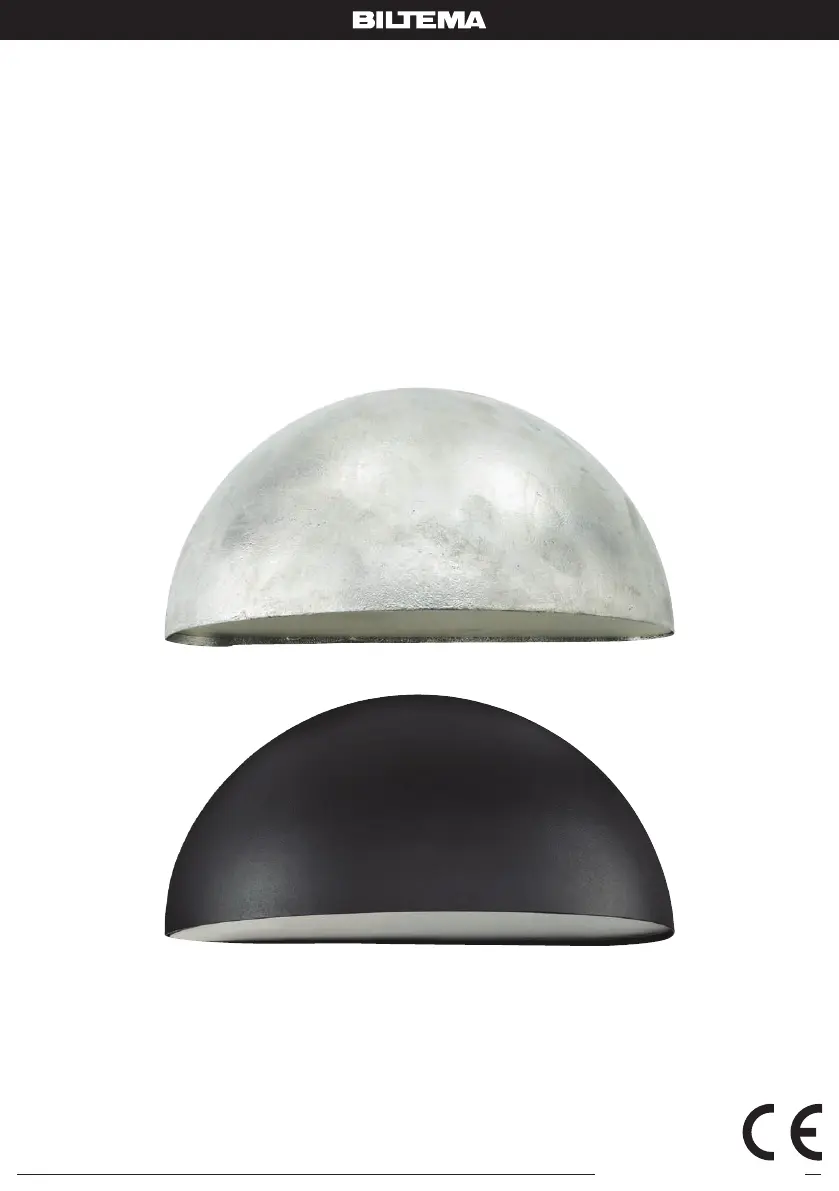

Art. 46-3070, 46-3071

UTOMHUSARMATUR

UTENDØRSARMATUR

ULKOVALAISIN

UDENDØRS ARMATUR

Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com

Art. 46-3070, 46-3071

UTOMHUSARMATUR

INTRODUKTION

Du får själv byta ut el-material såsom sladdar,

lamphållare och stickproppar i  yttbara bruksföremål

och vägguttag, samt strömbrytare i fast installa-

tion om du säkert vet hur du ska göra. Felmontering

kan innebära livsfara och brandrisk. Endast behörig

installatör får utföra nyinstallation eller utökning av

be ntlig installation (montera fast el-materiel i eller

på väggar och tak) samt byta ut fast el-materiel i våta

utrymmen, t.ex. i badrum eller utomhus.

Läs noggrant igenom anvisningen innan monteringen

påbörjas.

SÄKERHETSFÖRESKRIFTER

• Belysningen är avsedd för utomhusbruk och kräver

behörig elinstallatör för montering.

• Max nätspänning: 230 V, 50 Hz.

• Kontrollera alltid att nätspänningen är frånkopplad

före installation och/eller servicearbete.

• Vidrör ej glödlampan när den lyser, den blir mycket

varm. Efter släckning, vänta tills den svalnat tillräckligt.

• Glödlampans effekt får ej överstiga belysningens

angivna max effekt.

• Om belysningens glas blir skadat, måste det sna-

rast bytas ut. Använd ej belysningen om glaset är

trasigt.

• Utomhusbelysningen får EJ användas utan lamp-

glas.

• Vid elfel, kontakta alltid behörig elinstallatör.

• Installationskabeln måste vara temperaturtålig och

av för ändamålet godkänd typ.

• Belysningen är av klass 1 och skall jordas.

• Kontrollera att belysningen är korrekt jordad.

MONTERINGSANVISNING

Väggmontering av utomhusbelysning

• Innan monteringen påbörjas, kontrollera att det är

spänningslöst.

• Belysningen är avsedd att monteras med hjälp av

skruv och plugg.

• Demontera belysningen i den mån som krävs, för

att montering resp. elinstallation kan ske på smi-

digt sätt.

• Belysningen måste monteras minst 0,5 m över

marknivå.

• Belysningen ska monteras med glaset nedåt för att

uppfylla skyddsklass IP23.

• Använd belysningens bakstycke som borrmall.

• OBS: Innan borrning i väggen sker, kontrollera så

att det inte  nns några elledningar eller vattenrör i

väggen.

• Elkabeln ska dras via gummigenomföringen i

belysningens bakstycke till kopplingsplintens

anslutningar på följande sätt:

• Spänningsförande kablar ansluts till anslutningarna

märkta ”L” och ”N”.

• Gul/grön kabel (skyddsjord) till anslutningen mar-

kerad med jordsymbol, på belysningens bakstycke.

OBS! Skyddsjorden måste vara längre än de båda

spänningsförande kablarna.

• Montera fast belysningen på väggen.

• Montera glödlampa/glödlampor. Effekten får ej

överstiga den som anges på belysningen.

• Koppla avslutningsvis på strömmen i elcentralen igen.

VARNING!

Om ovanstående föreskrifter inte efterföljes kan en

olycka ske, som i sin tur kan leda till allvarlig person-

eller egendomsskada.

SKÖTSEL

Olja in produkten

Behandla ytterhöljet med en neutral olja, t.ex. WD-40,

före installation. I utsatta miljöer, till exempel nära

havet, ska ytterhöljet oljas minst fyra gånger om året.

1. Applicera oljan över hela ytterhöljet och i skarvar

med en mjuk trasa.

2. Torka av produkten med en mjuk trasa efter inolj-

ningen.

Rostborttagning

Använd ett medel som är rekommenderat för rostfritt

stål eller krom. Olja därefter in produkten igen.

Rengöring

• Följ alltid tillverkarens rekommendationer vid

användning av rengöringsmedel.

• Testa eventuella rengöringsmedel på en undan-

skymd yta före applicering på hela produkten.

• Låt inte rengöringsvätska komma in i armaturen

vid rengöring.

TEKNISKA DATA

Elanslutning: . . . . . . . . . . . . . . . 230 V ~ 50 Hz

Skyddsklass: . . . . . . . . . . . . . . . IP23

Sockel: . . . . . . . . . . . . . . . . . . . E27

Glödlampa: . . . . . . . . . . . . . . . . Max. 40 W

Klass 1

EL-AVFALL

Förbrukade elektriska och elektroniska produk-

ter, däribland alla typer av batterier, ska lämnas

till avsett insamlingsställe för återvinning. (Enligt

direktiv 2012/19/EU och 2006/66/EC).

Art. 46-3070, 46-3071

UTENDØRSARMATUR

INNLEDNING

Kan kun installeres av registrert installasjonsvirksom-

het, som kan utføre nyinstallasjon eller utvidelse/

endringer i eksisterende installasjon (montere/endre

fast elmateriell i eller på vegger og tak). Du kan selv

skifte ut elmateriell slik som ledninger, lampeholdere,

støpsler (maks 25 A) og skjøtekontakt (maks 16 A) i

 yttbare elektriske apparater og lamper. Du må imid-

lertid med sikkerhet vite hvordan du skal gjøre dette.

Feilmontering kan innebære livsfare og brannrisiko.

Les nøye gjennom anvisningen før montering igang-

settes.

SIKKERHETSFORSKRIFTER

• Belysningen er beregnet for bruk utendørs og

krever autorisert elinstallatør for montering.

• Maks. nettspenning: 230 V, 50 Hz.

• Kontroller alltid at nettspenningen er frakoblet før

installasjon og/eller servicearbeid.

• Berør ikke lyspæren når den lyser, den blir svært

varm. Etter slokking, vent til den er tilstrekkelig

avkjølt.

• Lyspærens effekt må ikke overstige belysningens

angitte maks. effekt.

• Dersom belysningens glass skulle bli skadet, må

det snarest skiftes ut. Bruk ikke belysningen der-

som glasset er i stykker.

• Utendørsbelysningen skal IKKE brukes uten lampeglass.

• Ved elfeil, kontakt alltid autorisert elinstallatør.

• Installasjonskabelen må være temperaturbestandig

og av en type godkjent for formålet.

• Belysningen er av klasse 1 og skal jordes.

• Kontroller at belysningen er korrekt jordet.

MONTERINGSANVISNING

Veggmontering av utendørsbelysning

• Før montering igangsettes, kontroller at nettet er

spenningsløst.

• Belysningen er beregnet for montering ved bruk av

skruer og plugger.

• Demonter belysningen i den grad som kreves for at

montering og elinstallasjon kan skje på smidig måte.

• Belysningen må monteres minst 0,5 m over bakkenivå.

• Belysningen skal monteres med glasset nedover

for å oppfylle beskyttelsesgrad IP23.

• Bruk belysningens bakstykke som boremal.

• OBS! Før boring i veggen  nner sted, kontroller at

det ikke er elektriske kabler eller vannrør i veggen.

• Elkabelen skal trekkes via gummigjennomføringen i

belysningens bakstykke til koblingsplintens tilkob-

linger på følgende måte:

• Spenningsførende ledninger kobles til tilkoblingene

merket ”L” og ”N”.

• Gul/grønn ledning (beskyttelsesjord) til tilkoblingen

markert med jordsymbol, på belysningens bak-

stykke. OBS! Beskyttelsesjord må være lengre enn

de to spenningsførende ledningene.

• Monter belysningen fast på veggen.

• Monter lyspære/lyspærer. Effekten må ikke over-

stige den som er angitt på belysningen.

• Koble avslutningsvis på strømmen i sikringsskapet

igjen.

ADVARSEL!

Dersom ovenstående forskrifter ikke iakttas, kan det

skje en ulykke, som igjen kan føre til alvorlig skade på

person eller eiendom.

VEDLIKEHOLD

Smør produktet inn med olje

Chassiset bør behandles med en nøytral olje, for eksem-

pel WD-40, før installasjon. I vanskelig miljø, for eksempel

nær havet, må chassiset oljes inn minst  re ganger i året.

1. Påfør oljen over hele chassiset og i alle skjøter,

bruk en myk klut.

2. Når produktet er oljet inn, må du tørke av det med

en myk klut.

Fjerne rust

Bruk et middel som er anbefalt til rustfritt stål eller

krom. Sett deretter produktet inn med olje igjen.

Rengjøring

• Følg produsentens anbefalinger ved bruk av

rengjøringsmiddel.

• Test eventuelt rengjøringsmiddelet på et sted

hvor det ikke er så godt synlig før du påfører det

på hele produktet.

• Ikke la rengjøringsvæske komme inn i armaturen

ved rengjøring.

TEKNISKE DATA

Eltilkobling: . . . . . . . . . . . . . . . . 230 V ~ 50 Hz

Beskyttelsesgrad: . . . . . . . . . . . IP23

Sokkel:. . . . . . . . . . . . . . . . . . . . E27

Lyspære: . . . . . . . . . . . . . . . . . . 40 W

Klasse 1

EE-AVFALL

Brukte elektriske og elektroniske produkter,

deriblant alle typer batterier, skal leveres til

gjenvinning på eget innsamlingssted. (I henhold

til direktiv 2012/19/EU og 2006/66/EC).
