Biltema 46-3170 Bruksanvisning
Les nedenfor 📖 manual på norsk for Biltema 46-3170 (6 sider) i kategorien belysning. Denne guiden var nyttig for 3 personer og ble vurdert med 4.5 stjerner i gjennomsnitt av 2 brukere
Side 1/6
Art. 46-3170
© 2020-06-08 Biltema Nordic Services AB

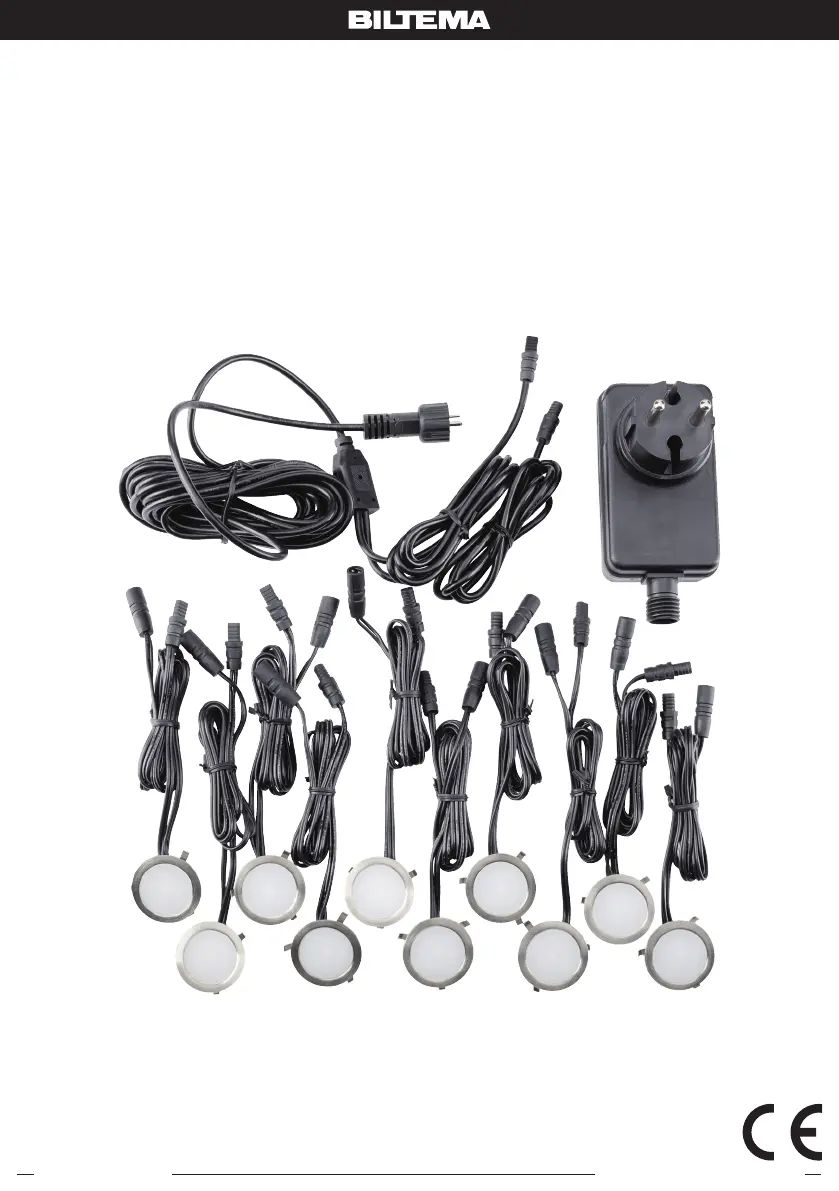

DECKLIGHT KIT LED
DECKLIGHT-LED-VALAISINSARJA
Original manual
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 46-3170
2
© 2020-06-08 Biltema Nordic Services AB
SE
DECKLIGHT KIT LED
ANVÄNDNINGSOMRÅDE
Denna produkt är avsedd för dekorationsbelysning
utomhus. LED-lamporna är gjorda för infällt montage
i terrassgolv, trappor, stenplattor m.m. Produkten får
ej byggas om, och ej användas till annat syfte än vad
den är avsedd för.
INNEHÅLL
Paketet innehåller
• 10 st LED-decklights (á 0,2 W) med anslutnings-
kablar & plug-in kontakter.
• Väggadapter (max 24 W) med skruvkoppling.
• Sladd med Y-förgrening för 2 ljusslingor.
TEKNISKA DATA
LED-decklights
Kapslingsklass: . . . . . . . . . . . . .IP65
Färgtemperatur: . . . . . . . . . . . .3000 K
Diameter: . . . . . . . . . . . . . . . . . .30 mm
Mått för håltagning: . . . . . . . . .Ø24 mm
Höjd: . . . . . . . . . . . . . . . . . . . . .15 mm
Monteringsdjup: . . . . . . . . . . . .15 mm
Anslutningskablar: . . . . . . . . . .0,5 m + 0,5 m på varje
lampa.
Väggadapter
Inspänning: . . . . . . . . . . . . . . .240 V AC 50 Hz.
Utspänning: . . . . . . . . . . . . . . .12 V DC 2 A, Max 24 W.
Max antal lampor (decklights): .30 st.
Kapslingsklass: . . . . . . . . . . . .IP44
Sladdlängd: . . . . . . . . . . . . . . .5 m, från adapter
till 1:a spot, med
Y-förgrening för 2
ljusslingor.
SÄKERHET
• Använd inte produkten om sladden är skadad.
• LED-armaturen är ej konstruerad för att tåla tung
belastning.
MONTERING
Spottarna skall monteras i serie (se kopplings-
schema). Varje spot har anslutningskablar med
snabbkoppling, för mycket enkel hopkoppling. Två
ljusslingor kan byggas, genom Y-förgreningen på
sladden. Setet är utbyggbart till max 30 spottar.
Spottarna är gjorda för infällt montage, med håltag-
ningsmått 24 mm. Fjädrar i stål håller spoten på plats
i hålet.

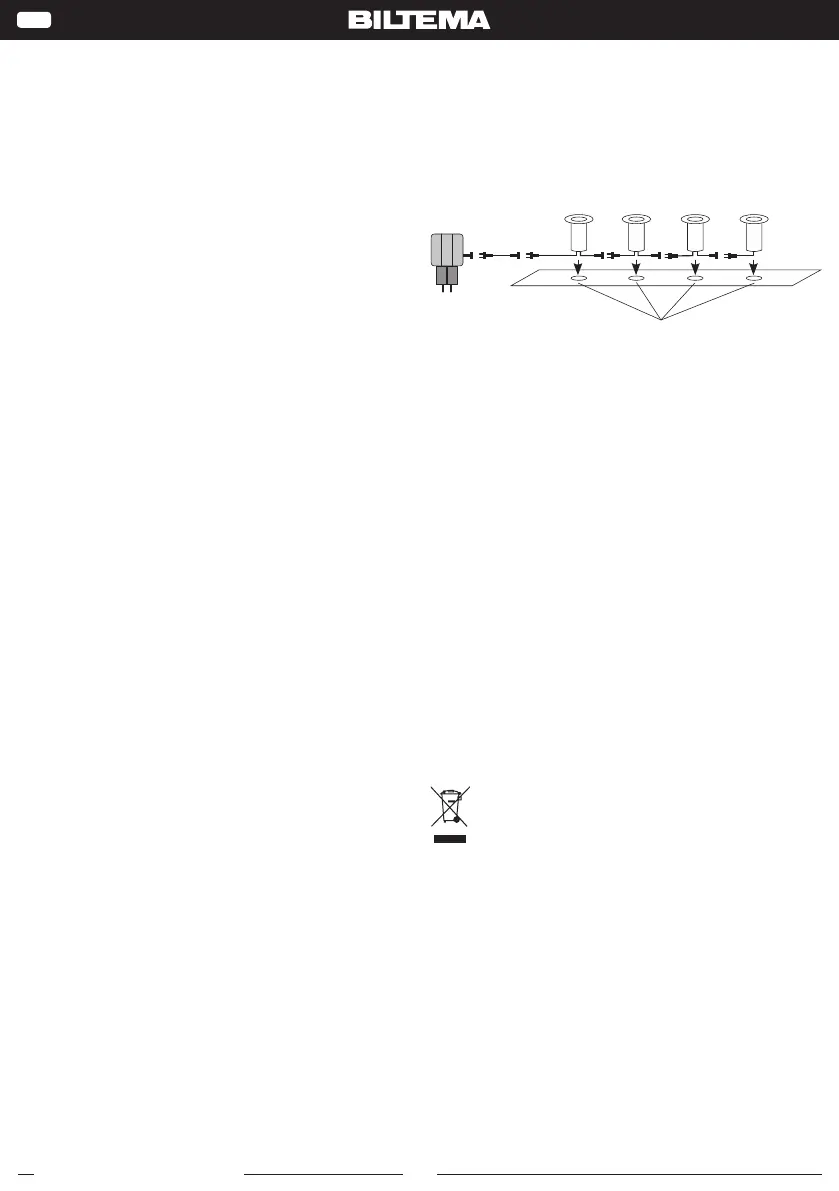

KOPPLINGSSCHEMA
Gör så här
1. Märk ut önskad placering för varje spot.
2. Kontrollera att sladdar och anslutningskablar har
tillräcklig längd för önskad placering.
3. Borra hål där spottarna skall placeras. Håltag-
ningsmått skall vara Ø 24 mm.
4. Trä spottarnas anslutningskablar genom hålet och
tryck fast spoten.
5. Koppla samman spottarna med snabbkopplingarna.
6. Anslut ljusslingan till sladden med Y-förgrening.
7. Anslut sladden till väggadaptern via skruvkontakten.
Skymningssensor (köpes separat)
Produkten kan kombineras med en skymningssen-
sor. Ljusslingan kommer då att tändas automatiskt
vid mörker.
EL-AVFALL
Förbrukade elektriska och elektroniska produk-
ter, däribland alla typer av batterier, ska lämnas till
avsett insamlingsställe för återvinning. (Enligt direktiv
2012/19/EU och 2006/66/EC).
Ø 24 mm
Art. 46-3170
3
© 2020-06-08 Biltema Nordic Services AB
NO
DECKLIGHT KIT LED
BRUKSOMRÅDE
Dette produktet skal brukes til dekorasjonsbelysning
utendørs. LED-lysene er produserte for innfelt monte-
ring i verandagulv, trapper, steinheller og lignende.
Produktet må ikke bygges om eller brukes til andre
ting enn det er beregnet på.
INNHOLD
Pakken inneholder
• 10 stk. LED-decklights (á 0,2 W) med tilkoblings-
kabler og plugin-kontakter.
• Veggadapter (maks. 24 W) med skrukobling.
• Ledning med Y-forgrening for 2 lysslynger.
TEKNISKE DATA
LED-decklights:
Innkapslingsklasse: . . . . . . . .IP65
Fargetemperatur: . . . . . . . . . . 3000 K
Diameter: . . . . . . . . . . . . . . . . .30 mm
Mål for hullsaging: . . . . . . . . . .Ø24 mm
Høyde: . . . . . . . . . . . . . . . . . . .15 mm
Monteringsdybde: . . . . . . . . . .15 mm
Tilkoblingskabler: . . . . . . . . . .0,5 m + 0,5 m på hvert
lys.
Veggadapter
Spenning inn: . . . . . . . . . . . . .240 V AC 50 Hz.
Spenning ut: . . . . . . . . . . . . . . 12 V DC 2 A, maks. 24 W.
Maks. antall lys (decklights): . 30 stk.
Innkapslingsklasse: . . . . . . . .IP44
Ledningslengde: . . . . . . . . . .5 m, fra adapter til
første spot, med
Y-forgrening for 2
lysslynger.
SIKKERHET
• Produktet må aldri brukes hvis ledningen er skadet.
• LED-armaturen er ikke konstruert for tung
belastning.
MONTERING
Spottene må monteres i serie (se koblingsskjema).
Hver spot har tilkoblingskabler med hurtigkobling for
enkel sammenkobling. Ved hjelp av Y-forgrening på
ledningen kan det bygges to lysslynger. Settet kan
bygges ut til 30 spotter.
Spottene er produsert for innfelt montering, hullene
må være 24 mm. Fjærer av stål holder spoten på
plass i hullet.

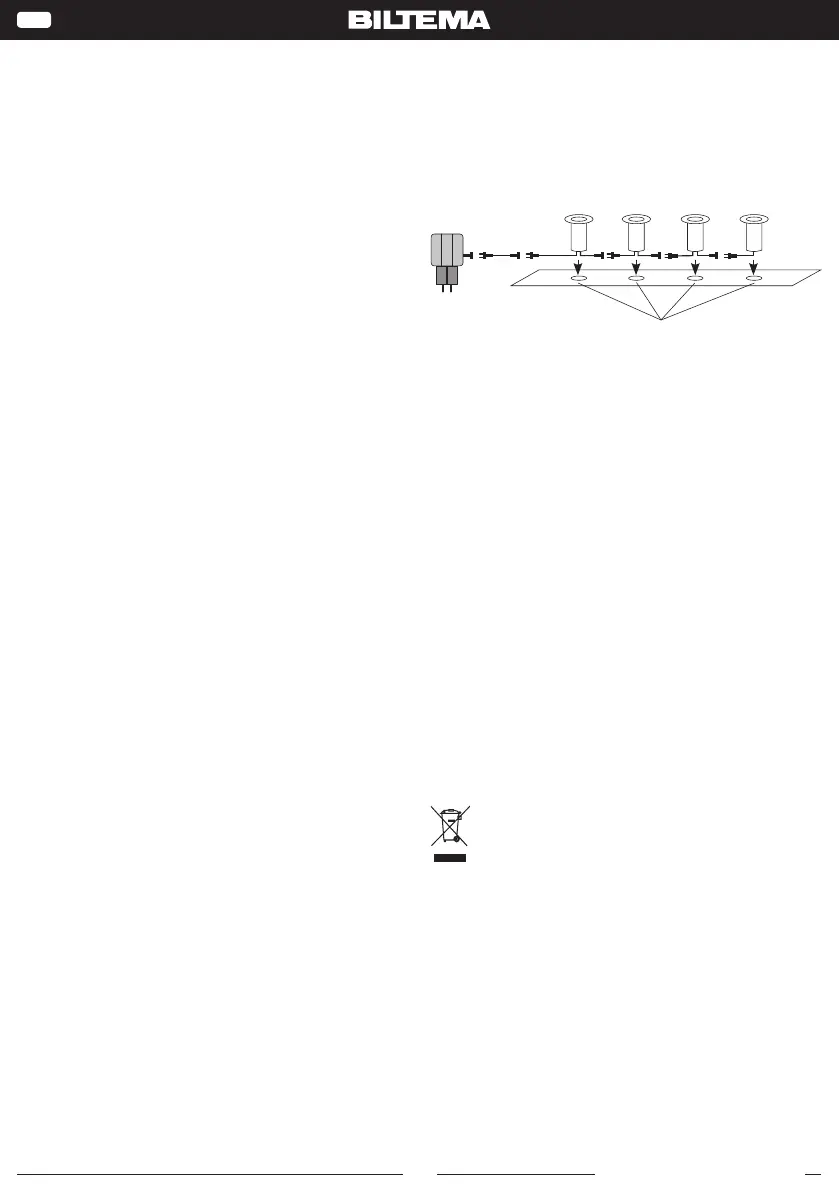

KOBLINGSSKJEMA
Slik gjør du
1. Marker ønsket plassering for hver spot.
2. Kontroller at ledninger og tilkoblingskabler er
lange nok for ønsket plassering.
3. Bor hull der spottene skal plasseres. Hullet må
være Ø 24 mm.
4. Tre spottenes tilkoblingskabler gjennom hullet, og
trykk fast spotten.
5. Koble sammen spottene ved hjelp av hurtigkoblin-
gene.
6. Koble lysslyngen til ledningen med Y-forgrening.
7. Koble ledningen til veggadapteren via skrukontak-
ten.
Skumringsbryter (kjøpes separat)
Produktet kan kombineres med en skumringsbryter.
Da tennes lysslyngen automatisk når det blir mørkt.
EE-AVFALL
Brukte elektriske og elektroniske produkter, deriblant
alle typer batterier, skal leveres til gjenvinning på eget
innsamlingssted. (I henhold til direktiv 2012/19/EU og
2006/66/EC).
Ø 24 mm
