Art. 46-3190 / 46-3191

Original manual

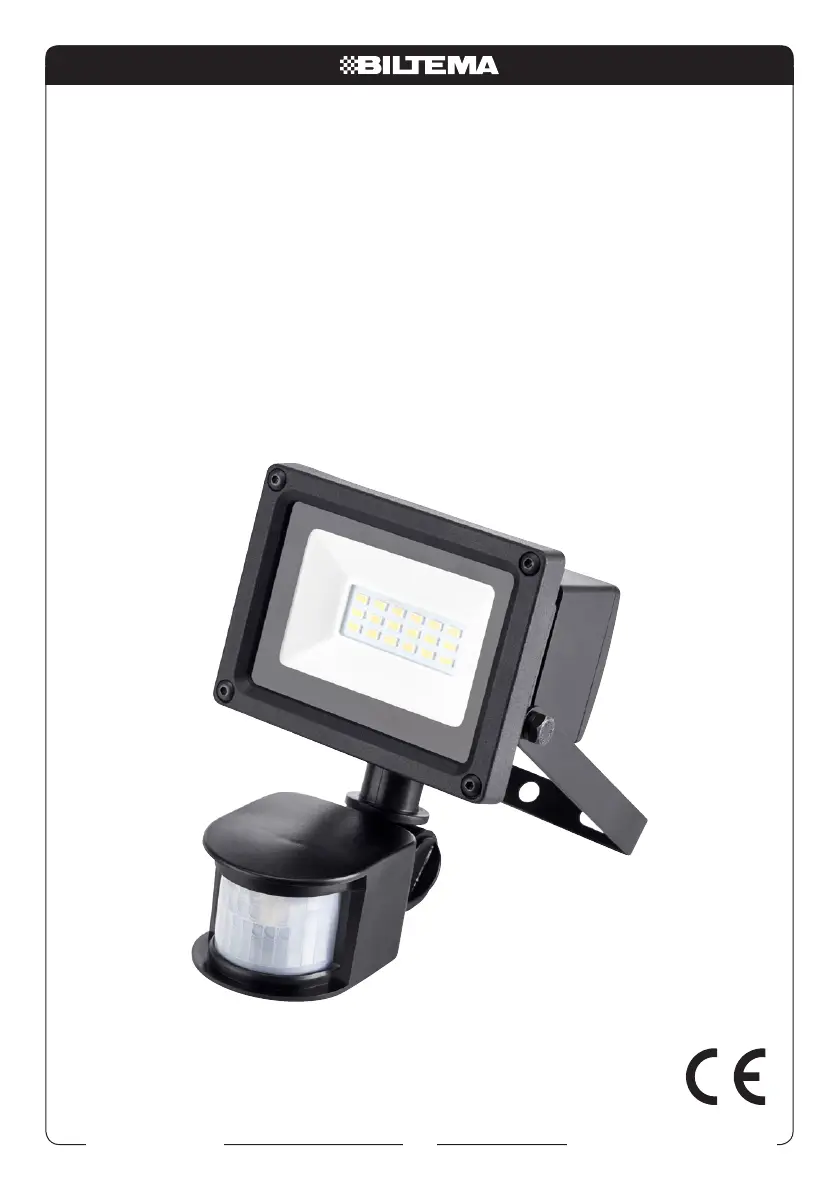

LED-STRÅLKASTARE

med rörelsevakt

LED-LYSKASTER

med bevegelsesdetektor

LED-VALONHEITIN

liiketunnistimella

LED-LYGTE

med bevægelsessensor

Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, 254 66 Helsingborg. Tel: +46-42 600 45 00.

Importør: Biltema Norge AS, Postboks 74, 3401 Lier. Tlf: +47-32 84 91 10.

Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: +358-207 609 609

Importør: Biltema Danmark A/S, Boks 175, 9230 Svenstrup J, Tlf.: +45 70 80 77 70

www.biltema.com

Art. 46-3190 / 46-3191

5. SÄKERHET

VARNING! Läs alltid säkerhetsföreskrifterna

före användning.

5.1 Säkerhetsföreskrifter

• Tittaaldrigdirektiniljuskällan.

• Avlägsnaaldrigskyddsglasetnärlampanär

på.

• Trasigtskyddsglasmåstebytasdirekt.

Användoriginaldelar.

• Lampanfårejmodieras.

• Kontrolleraattproduktenärhel.Använd

aldrigproduktenomnågondelärskadad.

Skadadelkabelskabytasavbehörigeltek-

niker.

• Sänkaldrignerproduktenivatteneller

annanvätskaochsköljdeninteunderrin-

nande vatten.

• Dennaproduktkananvändasavbarnfrån

8årochuppåt,samtavpersonermed

nedsattfysiskellermentalförmågaeller

bristpåerfarenhetellerkunnande,omde

övervakasellerharfåttinstruktionerangå-

endeanvändningenavproduktenpåett

säkertsättochförstårdeinvolveraderis-

kerna.Barnskallintelekamedprodukten.

Rengöringochunderhållfårinteutförasav

barnutantillsyn.

VARNING!Omovanståendeföreskrifterinte

efterföljeskanenolyckaske,somisinturkan

ledatillallvarligperson-elleregendomsskada.

5.2 Särskilda risker

Följermansäkerhetsföreskrifternaminimeras

riskenförskadapåpersonochegendom,men

detkanändåuppståriskfylldasituationer.Var

särskiltuppmärksampåföljande:

• Riskförelstöt.Läsalltidsäkerhetsföreskrif-

terna före användning.

• Riskförbrännskada.Vidrörintelampannär

denärtändeftersomdenkanblivarm.

Dufårsjälvbytautel-materialsåsomsladdar,

lamphållareochstickproppariyttbarabruks-

föremålochvägguttag,samtströmbrytarei

1. INTRODUKTION

Dennamanualskaläsasföremonteringoch

användning,ochskasparasförframtidabruk.

Varsärskiltuppmärksampåsäkerhetsföreskrif-

ternaochvarningar.

2. TEKNISKA DATA

• Spänning:230VAC.

• Ljusöde:

- 46-3190:800lumen(10W).

- 46-3191:1600lumen(20W).

• Färgtemperatur:4000K.

• Kapslingsklass:IP44.

• Skyddsklass:I

• Effektfaktor:0,5

• Arbetstemperatur:-20°C-+40°C.

• Mått:

- 46-3190:113x85x86,5mm.

- 46-3191:180x140x104,5mm.

• LED-diodernaärejutbytbara.

• Rörelsevakt(PIR)

- Detektionsvinkel:180°.

- Detektionsavstånd:2-12m(justerbart).

- Tidförbelysning:Från10±5sekundertill

7±2minuter(justerbart).

- Rörelsehastighet,känslighet:0,6–1,5m/s.

3. ANVÄNDNINGSOMRÅDE

Dennaproduktäravseddförattgeautoma-

tisk,rörelseaktiveradbelysningpåexempelvis

garageuppfarter,entréer,parkeringsplatser

ochandraplatserutom-ochinomhus.OBS!

LED-ljuskällanärejutbytbar.Ärdennaskadad,

måstehelaarmaturenbytasut.

4. MÄRKNING

Härföljerenförklaringavsymbolerpåproduk-

tenochförpackningen.

Bytomedelbartutettsprucketskyddsglas.

Användendastoriginalskyddsglas.

LED-STRÅLKASTARE MED RÖRELSEVAKT

Art. 46-3190 / 46-3191

6.3 Elektrisk installation och

ledningsdragning

1.Lossafästbygelnfrånstrålkastaren.Mar-

keraborrhålenpåväggenmedfästbygeln

somborrmall.Borrahålenochmontera

skruvplugg.Skruvafastfästbygelnpåväg-

genmedlämpligskruv(ingårej).(Seg.2)

2.Skruvalosskopplingsdosanslockoch

plockabortmutternochgummitätningen

ikabelgenomföringen(väljgummitätning

efterdinkabel).

3.Dragnätkabelnintillkopplingsdosange-

nomgenomföringenochgummitätningen.

Setillattgenomföringenblirtillräckligttät.

4.Anslutnätkabelnsledningartillkopplings-

plintenpåkorrektsätt.

Gulgrön = jord

Blå = neutralledare

Brun = fas

5.Monteratillbakakopplingsdosanslock.Var

nogasåattgummitätningensitterkorrekt

närlocketmonteraspåplats.

6.Setillattgummitätningarochgummige-

nomföringarärordentligtpåplats.

7.Monterastrålkastarenpåfästbygelnmed

de2skruvarna.Justerastrålkastaren

tillönskadvinkelochdragåtskruvarna

ordentligt.

OBS!Alltunderhåll,utöverovanbeskrivna

punkter,måsteutförasavenfackman.

fastinstallationomdusäkertvethurduska

göra.Felmonteringkaninnebäralivsfaraoch

brandrisk.Endastbehöriginstallatörfårutföra

nyinstallationellerutökningavbentliginstal-

lation(monterafastel-materieliellerpåväggar

ochtak)samtbytautfastel-materielivåta

utrymmen,t.ex.ibadrumellerutomhus.

6. MONTERING

6.1 Uppackning

VARNING!Förpackningsmaterialkanvara

skadligtförbarn.

Efteruppackning,taundanalltemballageoch

lämnatillåtervinning.Kontrolleraattalladelar

medföljerochattdeärhela.

6.2 Montering av LED-strålkastare

VARNING!Användintelampanutanskydds-

glas.Skadatskyddsglasmåstebytas.

• Monteraintelampanpåenplatssomär

onormaltutsattförvibrationer.

• Lampanskallmonteraspåvägg,medden

medföljandefästbygeln.

• Lampanskaplacerasenligtnedanstående

bild(Fig.1).

• Monteraintelampanhögreän3meteröver

marken.

Monteringsanvisningar

Plastplugg

Hållare

Skruv

Strömkabel

7. ANVÄNDNING

7.1 Justering av rörelsedetektor (PIR)

• LossajusteringsskruvenförattvinklaPIR-

sensornupp-ochner.

• Dukanändravaltområdefördetektorn

genomattändravinkelnpåleden,seFig.3.

• Styrhurkänsligrörelsevaktenskallvara

genomattjusterareglagetmärktmed

SENSmotantingen+eller–(Fig.4).
