Side 1/12

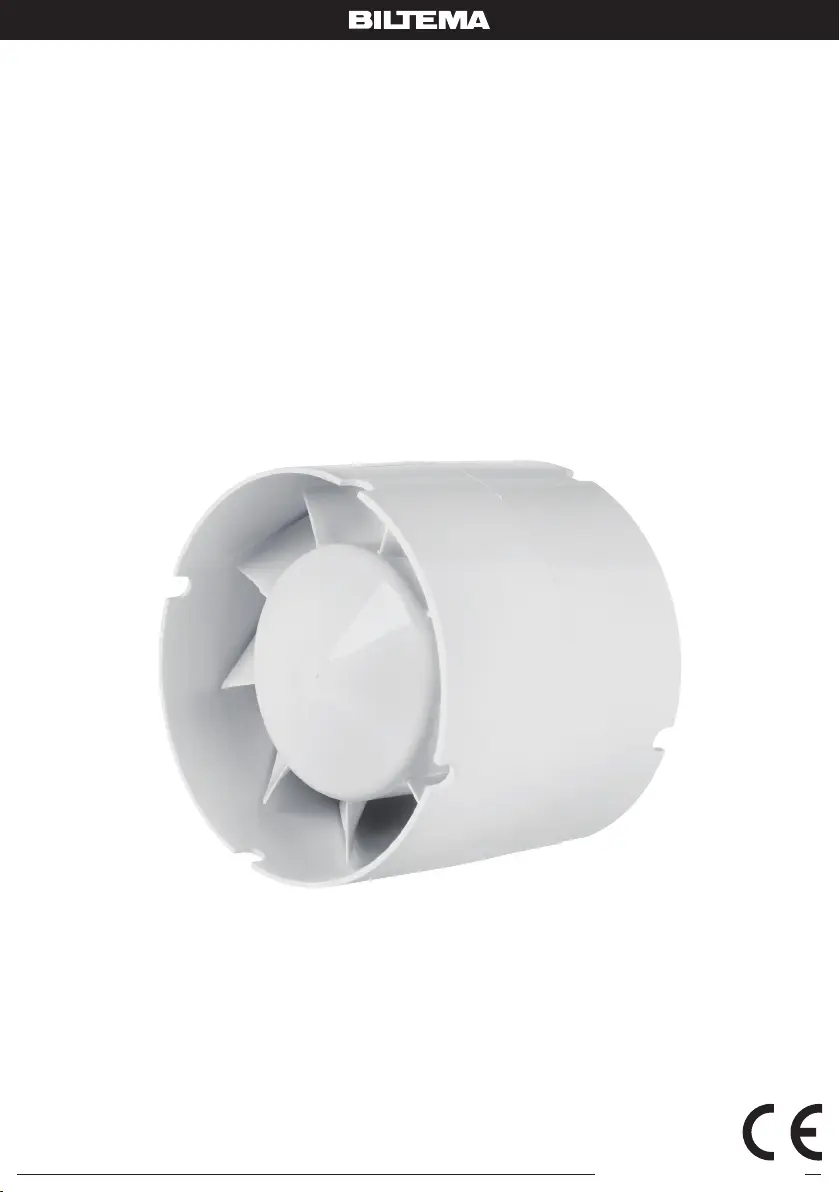

Art. 46-343, 87-3945

RÖRFLÄKT

RØRVIFTE

KANAVAPUHALLIN

RØRVENTILATOR

Ø 100/125 mm

Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com

Art. 46-343, 87-3945

RÖRFLÄKT Ø 100 & Ø 125 mm

• Placera ﬂäkten så att den är lätt åtkomlig

för inspektion, service och underhåll.

• Säkerställ att rök och gas från ugnar och

skorstenar inte kan komma in i ventila-

tionssystemet.

• Det är förbjudet att ventilera förorenad

luft med höga halter av damm, partiklar,

lösningsmedel eller ﬁbermaterial.

• Det är förbjudet att använda ﬂäkten i

närheten av lättantändliga material eller

gaser som alkohol, bensin eller liknande.

• För optimalt luftﬂöde, se till att luftgång-

ar inte är blockerade eller förtäckta.

• Sitt inte på produkten. Lägg inga föremål

på produkten.

• Säkerställ att oönskat material inte kan

komma in i ﬂäkten. Vid behov, montera

ett galler vid luftintaget.

• Produkten ska kopplas via 2-polig

brytare med minst 3 mm brytavstånd.

• Sänk aldrig ner produkten i vatten eller

annan vätska.

TEKNISKA DATA

Tekniska data 46-343 87-39 45

Dimension ø 100 ø 125

Spänning (V) 230 230

Frekvens (Hz) 50 50

Effekt (W) 14 16

Luftöde (m3/h) 107 190

Ljudnivå (dB) (vid 3 m) 36 38

Kapslingsklass IP24 IP24

Isolationsklass II II

Varv per minut 2 300 2 400

Omgivnings-

temperatur

+5 °C – +40 °C +5 °C – +40 °C

Vikt (kg) 0,41 0,43

INTRODUKTION

• Denna äkt klarar kontinuerlig drift och kan användas

för ventilation av fukt och lukt i våtutrymmen (WC/

bad/dusch/tvättstuga), men även i andra typer av

rum där ventilation krävs eller som värmeföryttare.

• Fläkten startas/stängs via en strömbrytare (ingår ej)

antingen separat eller tillsammans med brytare för

belysningen.

FÖRKLARING TILL SYMBOLER

Manual medföljer och ska läsas innan

användning och sparas för framtida bruk.

Isolationsklass II dvs dubbelisolerad.

Ska ej anslutas till skyddsjord.

SÄKERHETSINSTRUKTIONER

• Bryt strömmen före installation, rengö-

ring, service och reparation.

• Produkten ska installeras av en behörig

elinstallatör.

• Kontrollera före användning att ﬂäkten är

hel och att inga främmande föremål ﬁnns

inne i ﬂäkten.

• Kontrollera att produktens tekniska

speciﬁkationer stämmer överens med

installationsplatsens förutsättningar.

• Det är förbjudet att modiﬁera eller skada

ﬂäktens delar.

• Denna produkt kan användas av barn

från 8 år och uppåt, samt av personer

med nedsatt fysisk eller mental förmåga

eller brist på erfarenhet eller kunnande,

om de övervakas eller har fått instruktio-

ner angående användningen av pro-

dukten på ett säkert sätt och förstår de

involverade riskerna. Barn skall inte leka

med produkten. Rengöring och underhåll

får inte utföras av barn utan tillsyn.

Art. 46-343, 87-3945

Bild 4

5. Skruva tillbaka locket på äkten (Bild 5).

Bild 5

UNDERHÅLL

OBS! Bryt strömmen före allt underhållsarbete!

Fläkten skall rengöras minst en gång i halvåret.

Gör så här:

1. Bryt strömmen.

2. Frigör röräkten genom att avlägsna anslutna

ventilationsrör.

3. Rengör äkten med en mjuk trasa fuktad i mild

tvållösning och äktbladen med en pensel.

4. Torka äkten med en torr trasa.

5. Montera tillbaka äkten.

6. Koppla på strömmen.

FÖRVARING OCH TRANSPORT

Förvara produkten i dess originalförpackning. Förvara

på en torr och välventilerad plats, vid en temperatur

+5°C till +40°C och en luftfuktighet ej överstigande

80%. Skydda produkten ifrån damm och ångor som

kan orsaka korrosion på produktens delar.

EL-AVFALL

Förbrukade elektriska och elektroniska produkter,

däribland alla typer av batterier, ska lämnas till

avsett insamlingsställe för återvinning.

(Enligt direktiv 2012/19/EU och 2006/66/EC).

Mått mm ø 100 mm ø 125 mm

A 100 125

B 113 118

INSTALL ATI O N

Bryt strömmen före installation.

1. Fläkten ska installeras i ventilationskanalen (Bild 1).

Bild 1

2. Fläkten ska anslutas till elnätet.

3. För att kunna ansluta till elnätet: Ta av locket ge-

nom att lossa de båda skruvarna. (Bild 2).

Bild 2

4. Vid anslutning av äkten var noga med polariteten

och anslut Fasledaren till kopplingsplint –L och Neu-

tralledaren till kopplingsplint – N (Bild 3 och 4).

Bild 3
