Side 1/6
Art. 87-3880–3897
© 2018-03-02 Biltema Nordic Services AB

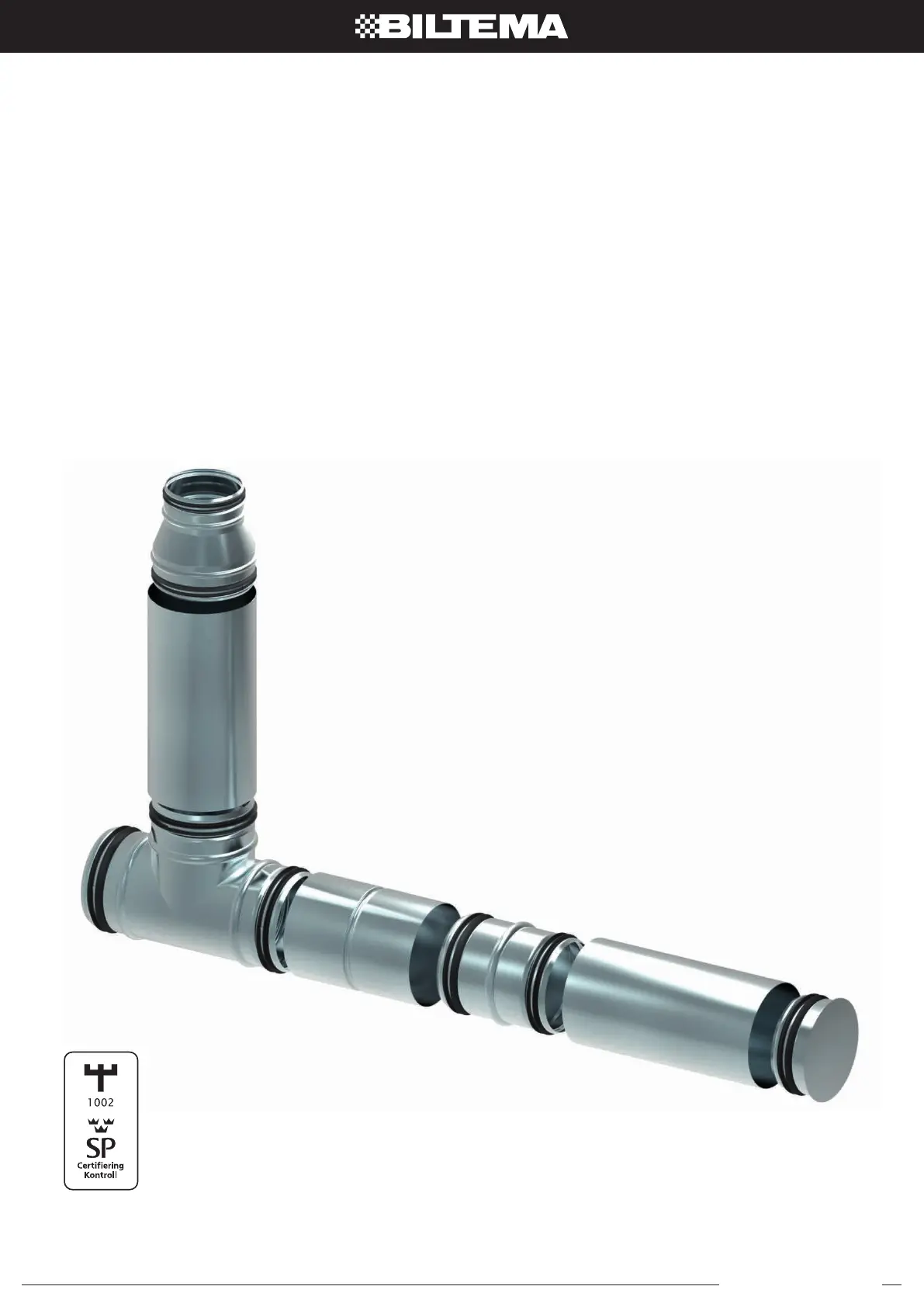

VENTILATIONSRÖR
VENTILASJONSRØR
ILMASTOINTIPUTKI
VENTILATIONSRØR
100 & 125 MM
87-3880_3897_Manual_171127.indd • 2018-03-2, 08.47.36
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
SC 1292-17
Art. 87-3880–3897
2
© 2018-03-02 Biltema Nordic Services AB
SE
BRUKSANVISNING
ANVÄNDNINGSOMRÅDE
Biltema Ventilationsrör är ett komplett spiralformat kanal-
system av galvaniserad stålplåt. Typgodkänt i täthetsklass D
enligt EN 12237. Alla detaljer är försedda med en tätningsring
av EPDM-gummi.
Typgodkännande SC1292-17
PRODUKTER
PRODUKT ART NR PRODUKT
ART
NR
Rör Ø 100 mm x 2 m 87-3890 Rör Ø 125 mm x 2 m 87-3880
Böj Ø 100 mm/90° 87-3891 Böj Ø 125 mm/90° 87-3881
Böj Ø 100 mm/45° 87-3892 Böj Ø 125 mm / 45° 87-3882
T-koppling Ø 100 mm / 90° 87-3893 T-koppling Ø 125 mm/90° 87-3883
Förminskning Ø 125 mm/Ø
100 mm
87-3894
Nippel Ø 125 mm med
utvändig gummitätning
87-3884
Nippel Ø 100 mm med
utvändig gummitätning
87-3895
Muff Ø 125 mm utan gum-
mitätning
87-3885
Muff Ø 100 mm utan
gummitätning
87-3896 Ändhuv Ø 125 mm 87-3886
Ändhuv Ø 100 mm 87-3897
PRODUKTENS EGENSKAPER
• Snabb och enkel installation
• Fabriksmonterade gummipackningar utan lösa delar sä-
kerställer en tät anslutning.
• Ingen läckagerisk vid korrekt anslutning.
• Möjlig att installera i alla väderlekar.
Material och ytbehandling
Rör och rördetaljer är tillverkade av varmförzinkad stålplåt
S280GD enligt EN 10327 med zinktjocklek 275 g/m2 (dub-
belsidigt). Denna plåt lämpar sig för användning i omgivning
med korrosivitetsklass C3 enligt AMA VVS & Kyl 2016 och
SS-EN ISO 12944-2
Gummipackningar
Packningar av homogent EPDM-gummi är monterade längs
kopplingens utsida, vilket säkerställer att packningen alltid
sitter på plats oavsett installationens förhållanden.
EPDM-gummi håller hög kvalitet och är resistent mot ozon
och UV-strålning, samt temperaturskiftningar vilket medför
lång hållbarhet.
MONTERINGSANVISNINGAR
Förberedelser
• Rengör rören.
• Kapa rören med försiktighet och med rätt vinkel. Fila till
kanterna.
• Kontrollera att rören och packningar är hela.
Anslutning
1. För in kopplingen i röret så långt det går. Genom att vrida
komponenten försiktigt blir det enklare att få den på
plats.
2. Säkra anslutningen med 2 st. plåtskruvar. Skruvarna ska
sitta på varsin sida av röret.
OBS!
• Vid upphängning skall största pendelavståndet vara max
3 m vid oisolerade kanaler och max 2m vid isolerade. Max
avstånd till skarv: 0,5 m. (se bild 1)
• Oanvända skruvhål ska tätas med tätningsmassa lämplig
för ventilationsrör.
• Använd arbetshandskar. Ventilationskanalerna har ibland
vassa kanter. Var särskilt aktsam vid hantering av snitt-
kanter hos spiralfalsade rör och raka plåtkanter på monte-
ringsdetaljer.
Art. 87-3880–3897
3
© 2018-03-02 Biltema Nordic Services AB
NO
BRUKSANVISNING
BRUKSOMRÅDE
Biltema ventilasjonsrør er et komplett spiralformet kanalsys-
tem av galvaniserte stålplater. Typegodkjent i tetthetsklasse
D i samsvar med EN 12237. Alle detaljer har tetningsring av
EPDM-gummi.
Typegodkjenning SC1292-17
PRODUKTER
PRODUKT ART. NR PRODUKT ART. NR
Rør Ø 100 mm x 2 m 87-3890 Rør Ø 125 mm x 2 m 87-3880
Bend Ø 100 mm/90° 87-3891 Bend Ø 125 mm/90° 87-3881
Bend Ø 100 mm/45° 87-3892 Bend Ø 125 mm / 45° 87-3882
T-kobling Ø 100 mm / 90° 87-3893
T-kobling Ø 125 mm
/ 90°
87-3883
Reduksjon Ø 125 mm/Ø 100
mm
87-3894
Nippel Ø 125 mm med
utvendig gummitetning
87-3884
Nippel Ø 100 mm med utven-
dig gummitetning
87-3895
Muffe Ø 125 mm uten
gummitetning
87-3885
Muffe Ø 100 mm uten gum-
mitetning
87-3896 Endehette Ø 125 mm 87-3886
Endehette Ø 100 mm 87-3897
PRODUKTENES EGENSKAPER
• Rask og enkel installasjon
• Fabrikkmonterte gummipakninger uten løse deler sikrer
tette skjøter.
• Ingen fare for lekkasjer ved korrekt tilkobling.
• Kan installeres uansett vær.
Materialer og overfl atebehandling
Rør og rørdeler er produsert av varmforsinket stålplate
S280GD i samsvar med EN 10327 med sinktykkelse 275 g/
m2 (dobbeltsidig). Denne platen er egnet for bruk i omgivel-
ser med korrosjonsklasse C3 i samsvar med AMA VVS og
ISO 12944-2.
Gummipakninger
Pakninger av homogen EPDM-gummi er montert langs skjø-
tens utside, noe som sikrer at pakningen alltid sitter på plass
uansett installasjonsforhold.
EPDM-gummi er av høy kvalitet og er resistent mot ozon,
UV-stråler og temperatursvingninger, noe som sikrer lang
holdbarhet.
MONTERINGSANVISNINGER
Forberedelser
• Rengjør rørene.
• Kapp rørene forsiktig og med riktig vinkel. Fil kantene.
• Kontroller at rørene og pakningene er hele.
Tilkobling
1. Før koblingen inn i røret så langt som mulig. Hvis du vrir
forsiktig på komponenten, blir det enklere å få den på
plass.
2. Sikre skjøten med 2 stk. metallskruer. Skruene skal sitte
på hver side av røret.
OBS!
• Ved opphenging skal den største pendelavstanden være
maksimalt 3 m ved uisolerte kanaler og maksimalt 2 m
ved isolerte. Maks. avstand til skjøt: 0,5 m.
• Skruehull som ikke brukes, må tettes med silikon som er
godkjent for ventilasjonsrør.
• Bruk arbeidshansker. Ventilasjonskanalene har av og til
skarpe kanter. Vær spesielt forsiktig ved håndtering av
snittkanter på spiralfalsede rør og rette kanter på monte-
ringsdetaljer.
