Biltema 46-3502 Bruksanvisning
Les nedenfor 📖 manual på norsk for Biltema 46-3502 (8 sider) i kategorien belysning. Denne guiden var nyttig for 2 personer og ble vurdert med 4.5 stjerner i gjennomsnitt av 2 brukere
Side 1/8
1
© 2020-03-11 Biltema Nordic Services AB
Art. 46-3502, 46-3504
Original manual

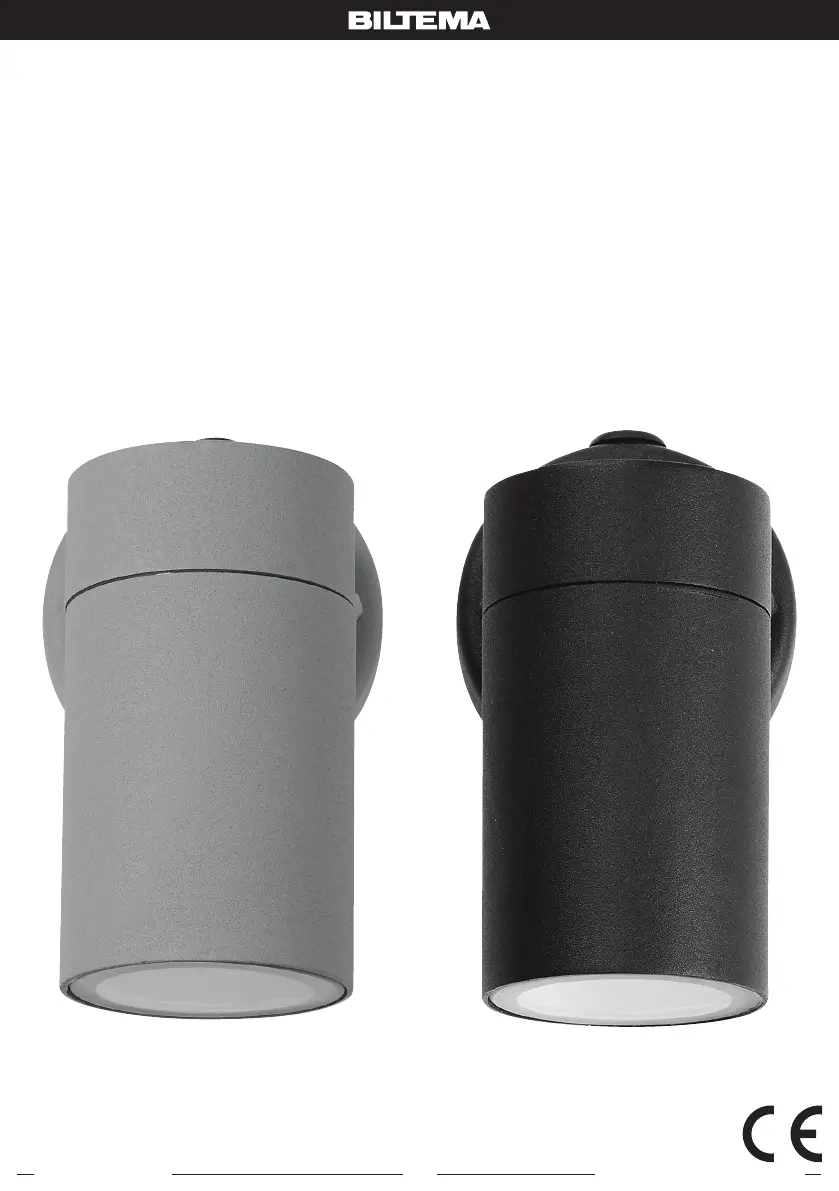

UTOMHUSARMATUR
Nedåtriktad
UTENDØRSARMATUR
Nedoverrettet
ULKOVALAISIN
Alaspäin suunnattu valo
UDENDØRS ARMATUR
Nedadrettet
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
2
© 2020-03-11 Biltema Nordic Services AB
Art. 46-3502, 46-3504
SE
UTOMHUSARMATUR
• OBS: Innan borrning i väggen sker, kontrollera så
att det inte nns några elledningar eller vattenrör i
väggen.
• Elkabeln ska dras via gummigenomföringen i
belysningens bakstycke till kopplingsplintens
anslutningar på följande sätt:
• Spänningsförande kablar ansluts till anslutningarna
märkta ”L” och ”N”.
• Gul/grön kabel (skyddsjord) till anslutningen
markerad med jordsymbol, på belysningens
bakstycke. OBS! Skyddsjorden måste vara längre
än de båda spänningsförande kablarna.
• Montera fast belysningen på väggen.
• Effekten får ej överstiga den som anges på
belysningen.
• Koppla avslutningsvis på strömmen i elcentralen
igen.
VARNING!
Om ovanstående föreskrifter inte efterföljes kan en
olycka ske, som i sin tur kan leda till allvarlig person-
eller egendomsskada.
TEKNISKA DATA
46-3502 46-3504
Elanslutning 230 V~ 50Hz 230 V~ 50Hz
Skyddsklass IP44 IP44
Sockel GU10 GU10
Lampa MAX 1 x 35 W MAX 1 x 35 W
El-avfall
Förbrukade elektriska och elektroniska produkter,
däribland alla typer av batterier, ska lämnas till avsett
insamlingsställe för återvinning.
(Enligt direktiv 2002/96/EG och 91/157/EEC).
Du får själv byta ut el-material såsom sladdar,
lamphållare och stickproppar i yttbara bruksföremål
och vägguttag, samt strömbrytare i fast installation
om du säkert vet hur du ska göra. Felmontering kan
innebära livsfara och brandrisk. Endast behörig
installatör får utföra nyinstallation eller utökning av
be ntlig installation (montera fast el-materiel i eller
på väggar och tak) samt byta ut fast el-materiel i våta
utrymmen, t.ex. i badrum eller utomhus.
Läs noggrant igenom anvisningen innan
monteringen påbörjas.
Säkerhetsföreskrifter
• Belysningen är avsedd för utomhusbruk och kräver
behörig elinstallatör för montering.
• Max nätspänning: 230 V, 50 Hz.
• Kontrollera alltid att nätspänningen är frånkopplad
före installation och/eller servicearbete.
• Vidrör ej glödlampan när den lyser, den blir mycket
varm. Efter släckning, vänta tills den svalnat
tillräckligt.
• Lampans effekt får ej överstiga belysningens
angivna max effekt.
• Om lampglaset skadas, måste det bytas ut. Använd
ej belysningen om kupan är trasig.
• Utomhusbelysningen får EJ användas utan
lampglas.
• Vid elfel, kontakta alltid behörig elinstallatör.
• Installationskabeln måste vara temperaturtålig och
av för ändamålet godkänd typ.
• Belysningen är av klass 1 och skall jordas.
• Kontrollera att belysningen är korrekt jordad.
Monteringsanvisning
OBS! Montera armaturen åt rätt håll enligt
pilmarkeringen på baksidan, annars kan vatten
komma in i armaturen.
Väggmontering av utomhusbelysning
• Innan monteringen påbörjas, kontrollera att det är
spänningslöst.
• Belysningen är avsedd att monteras med hjälp av
skruv och plugg.
• Demontera belysningen i den mån som krävs, för
att montering resp. elinstallation kan ske på smidigt
sätt.
• Använd belysningens bakstycke som borrmall.
3
© 2020-03-11 Biltema Nordic Services AB
Art. 46-3502, 46-3504
NO
UTENDØRSBELYSNING
• OBS! Før boring i veggen nner sted, kontroller at
det ikke er elektriske kabler eller vannrør i veggen.
• Elkabelen skal trekkes via gummigjennomføringen
i belysningens bakstykke til koblingsplintens
tilkoblinger på følgende måte:
• Spenningsførende ledninger kobles til tilkoblingene
merket ”L” og ”N”.
• Gul/grønn ledning (beskyttelsesjord) til tilkoblingen
markert med jordsymbol, på belysningens
bakstykke. OBS! Beskyttelsesjord må være lengre
enn de to spenningsførende ledningene.
• Monter belysningen fast på veggen.
• Effekten må ikke overstige den som er angitt på
belysningen.
• Koble avslutningsvis på strømmen i sikringsskapet
igjen.
ADVARSEL!
Dersom ovenstående forskrifter ikke iakttas, kan det
skje en ulykke, som igjen kan føre til alvorlig skade på
person eller eiendom.
TEKNISKE DATA
46-3502 46-3504
Eltilkobling 230 V~ 50Hz 230 V~ 50Hz
Beskyttelsesgrad IP44 IP44
Sokkel GU10 GU10
Lampe MAX 1 x 35 W MAX 1 x 35 W
EE-avfall
Brukte elektriske og elektroniske produkter, deriblant
alle typer batterier, skal leveres til gjenvinning på eget
innsamlingssted. (I henhold til direktiv 2002/96/EF og
91/157/EØF).
Kan kun installeres av registrert
installasjonsvirksomhet, som kan utføre
nyinstallasjon eller utvidelse/endringer i eksisterende
installasjon (montere/endre fast elmateriell i eller på
vegger og tak). Du kan selv skifte ut elmateriell slik
som ledninger, lampeholdere, støpsler (maks 25 A)
og skjøtekontakt (maks 16 A) i yttbare elektriske
apparater og lamper. Du må imidlertid med sikkerhet
vite hvordan du skal gjøre dette. Feilmontering kan
innebære livsfare og brannrisiko.
Les nøye gjennom anvisningen før montering
igangsettes.
Sikkerhetsforskrifter
• Belysningen er beregnet for bruk utendørs og krever
autorisert elinstallatør for montering.
• Maks. nettspenning: 230 V, 50 Hz.
• Kontroller alltid at nettspenningen er frakoblet før
installasjon og/eller servicearbeid.
• Berør ikke lyspæren når den lyser, den blir svært
varm. Etter slokking, vent til den er tilstrekkelig
avkjølt.
• Lyspærens effekt må ikke overstige belysningens
angitte maks effekt.
• Dersom lampeglasset skulle bli skadet, må det
skiftes ut. Bruk ikke belysningen dersom kuppelen
er i stykker.
• Utendørsbelysningen må IKKE brukes uten
lampeglass.
• Ved elfeil, kontakt alltid autorisert elinstallatør.
• Installasjonskabelen må være temperaturbestandig
og av en type godkjent for formålet.
• Belysningen er av klasse 1 og skal jordes.
• Kontroller at belysningen er korrekt jordet.
Monteringsanvisning
OBS! Monter armaturen i riktig retning for å unngå
at det kommer vann i armaturen, se pilen på
baksiden.
Veggmontering av utendørsbelysning
• Før montering igangsettes, kontroller at nettet er
spenningsløst.
• Belysningen er beregnet for montering ved bruk av
skruer og plugger.
• Demonter belysningen i den grad som kreves for at
montering og elinstallasjon kan skje på smidig måte.
• Bruk belysningens bakstykke som boremal.
