Biltema 48-753 Bruksanvisning
Les nedenfor 📖 manual på norsk for Biltema 48-753 (16 sider) i kategorien belysning. Denne guiden var nyttig for 2 personer og ble vurdert med 4.5 stjerner i gjennomsnitt av 2 brukere
Side 1/16
© 2024-05-28 Biltema Nordic Services AB
Art. 48-753_756

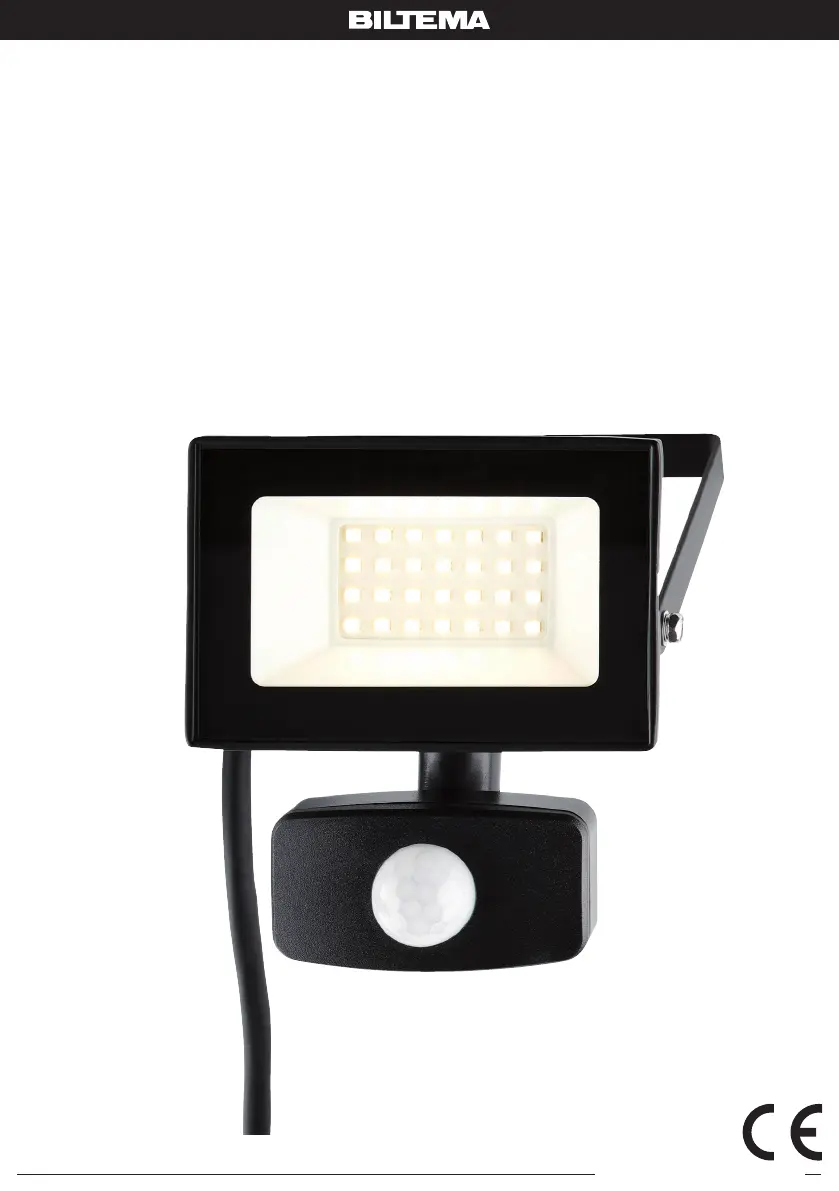

LED-STRÅLKASTARE
med rörelsesensor
LED-LYSKASTER
med bevegelsesdetektor
LED-VALONHEITIN
liiketunnistimella
PROJEKTØR
med bevægelsessensor
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
v
2
© 2024-05-28 Biltema Nordic Services AB
SE
Art. 48-753_756
LED-STRÅLKASTARE MED RÖRELSESENSOR
INTRODUKTION
Denna manual ska läsas före montering och använd-
ning samt sparas för framtida bruk. Var särskilt upp-
märksam på säkerhetsföreskrifterna och varningar.
MÄRKNING
Manual medföljer och ska läsas innan
användning och sparas för framtida
bruk.
TEKNISKA DATA
48-753 48-754 48-755 48-756
Spänningsmatning: 220–240 V AC 220–240 V AC 220–240 V AC 220–240 V AC
Effekt: 10 W 20 W 30 W 50 W
Psb (power stand by): 0,35 W 0,35 W 0,35 W 0,35 W
Ljusöde: 1100 lm 2200 lm 3300 lm 5500 lm
Färgtemperatur: 4000 K 4000 K 4000 K 4000 K
Effektfaktor: > 0,9 > 0,9 > 0,9 > 0,9
Livslängd: 25 000 timmar 25 000 timmar 25 000 timmar 25 000 timmar
Kapslingsklass: IP44 IP44 IP44 IP44
Isolationsklass: I I I I
Färgåtergivning: ≥ 80 Ra ≥ 80 Ra ≥ 80 Ra ≥ 80 Ra
Spridningsvinkel: 100 grader 100 grader 100 grader 100 grader
Dimbar: Nej Nej Nej Nej
Vikt: 280 g 320 g 430 g 570 g
Bredd: 90 mm 102 mm 132 mm 173 mm
Höjd 119 mm 119 mm 147 mm 180 mm
Djup: 49 mm 49 mm 49 mm 49 mm
Projicerad yta, max: 22 cm
2
30 cm
2
54 cm
2
112 cm
2
Kabellängd inkl. stickkontakt: 0,5 m 0,5 m 0,5 m 0,5 m
Monteringshöjd: 2,3–3 m 2,3–3 m 2,3–3 m 2,3–3 m
PIR-sensor
Avkänningsområde: 100 grader 100 grader 100 grader 100 grader
Räckvidd: 4–8 m 4–8 m 4–8 m 4–8 m
Denna produkt innehåller en ljuskälla med energief-
fektivitetsklass E.
ANVÄNDNINGSOMRÅDE
Denna produkt är avsedd för att ge automatisk,
rörelseaktiverad belysning på exempelvis garageupp-
farter, entréer, parkeringsplatser och andra platser
utom- och inomhus.
OBS! Ljuskälla och drivdon är ej utbytbara.
Minimiavstånd till belysta objekt är
1 meter när produkten
är tänd.
1 m
Om skyddsglaset är sprucket
ska armaturen kasseras
eftersom glaset INTE kan
bytas ut.
3
© 2024-05-28 Biltema Nordic Services AB
SE
Art. 48-753_756
Montering och inkoppling
1. Lossa fästbygeln från strålkastaren. Markera borr-
hålen på väggen med fästbygeln som borrmall.
Borra hålen och montera skruvplugg. Skruva fast
fästbygeln på väggen med lämplig skruv (ingår ej).
2. Anslut nätsladdens stickkontakt till ett jordat uttag.
VINKLA RÖRELSESENRON (PIR)
• Lossa justeringsskruven för att vinkla PIR-sens-
orn upp- och ner.
JUSTERA RÖRELSESENRON (PIR)
Tid (TIME)
Justera tiden för hur länge lampan lyser genom att
vrida på reglaget TIME mot + eller – .
Ljuskänslighet (LUX)
Med reglaget LUX kan du justera när skymningssens-
orn ska tända/släcka lampan. Närmre "Sol" kom-
mer lampan att tändas när det är mer dagsljus och
närmare "Måne" tänds den när det är mörkare. Ställs
reglaget på "Sol" kommer lampan att tändas även när
det är ljust ute och ställs reglaget på "Måne" kommer
laman bara att tändas när det är mörkt ute.
KONTROLLERA AVKÄNNINGSOMRÅDE
Ställ LUX på "Sol" och TIME på minimum. Passera
området du vill ska bevakas och se om lampan tänds.
Om inte behöver du vinkla om sensorn.
RENGÖRING
VARNING! Dra ur stickkontakten från vägguttaget
innan du hanterar lampan.
• Torka av produktens utsida med en lätt fuktad
trasa.
• Använd inga kemikalier eller andra starka
rengöringsmedel.
SÄKERHETSFÖRESKRIFTER
• Läs alltid säkerhetsföreskrifterna före användning.
• Titta aldrig direkt in i ljuskällan.
• Lampan får ej modieras.
• Försök aldrig lossa IR-sensorns linsskydd, efter-
som detta kommer att skada IR-sensorn, samt
medföra att garantin upphör.
• Kontrollera att produkten är hel. Använd aldrig
produkten om någon del är skadad.
• Elsladden kan ej bytas. Om sladden skadas
måste hela produkten bytas.
• Sänk aldrig ner produkten i vatten eller annan
vätska och skölj den inte under rinnande vatten.
VARNING! Om ovanstående föreskrifter inte efter-
följes kan en olycka ske, som i sin tur kan leda till
allvarlig person- eller egendomsskada.
SÄRSKILDA RISKER
Följer man säkerhetsföreskrifterna minimeras risken
för skada på person och egendom, men det kan ändå
uppstå riskfyllda situationer. Var särskilt uppmärksam
på följande:
• Risk för elstöt. Läs alltid säkerhetsföreskrifterna
före användning.
• Risk för brännskada. Vidrör inte lampan när den
är tänd eftersom den kan bli varm.
UPPACKNING
VARNING! Förpackningsmaterial kan vara skadligt
för barn.
Efter uppackning, ta undan allt emballage och lämna
till återvinning. Kontrollera att alla delar medföljer och
att de är hela.
MONTERING
• Montera inte lampan på en plats som är onormalt
utsatt för vibrationer.
• Lampan skall monteras på vägg, med den med-
följande fästbygeln.
• Lampan ska placeras enligt nedanstående bild.
• Montera inte lampan högre än 3 meter över
marken.
• Montera lampan minst 0,5 meter från eventuellt
takutsprång eller undertak.
• Sensorn ska riktas framåt eller framåt/nedåt.
0,5 m
Produkspesifikasjoner
| Merke: | Biltema |
| Kategori: | belysning |
| Modell: | 48-753 |
