P5 Series 2 Headphones
ENGLISH
Contents
ENGLISH 1
1. P5 Series 2 Carton
Contents 3
2. Using your P5 Series 2
Headphones 3
3. Connecting your
headphones 4
4. Using your P5 Series 2
Headphones with iPhone,
iPad and iPod 4
5. Cleaning your P5 Series 2
Headphones 5
6. Trouble shooting 5
7. Safety warnings 5
Technical Specications
6
2
ENGLISH
www.bowers-wilkins.com
Welcome to Bowers & Wilkins and P5 Series 2 Headphones
Thank you for choosing Bowers & Wilkins. When John Bowers
rst established our company he did so in the belief that
imaginative design, innovative engineering and advanced
technology were keys that could unlock the enjoyment of audio
in the home. His belief is one that we continue to share and it
inspires every product we design.
P5 Series 2 is a high performance on-ear headphone that
provides the highest quality personal audio experience in every
situation. This manual will tell you everything you need to know to
get the most from your P5 Series 2 Headphones.
3
ENGLISH

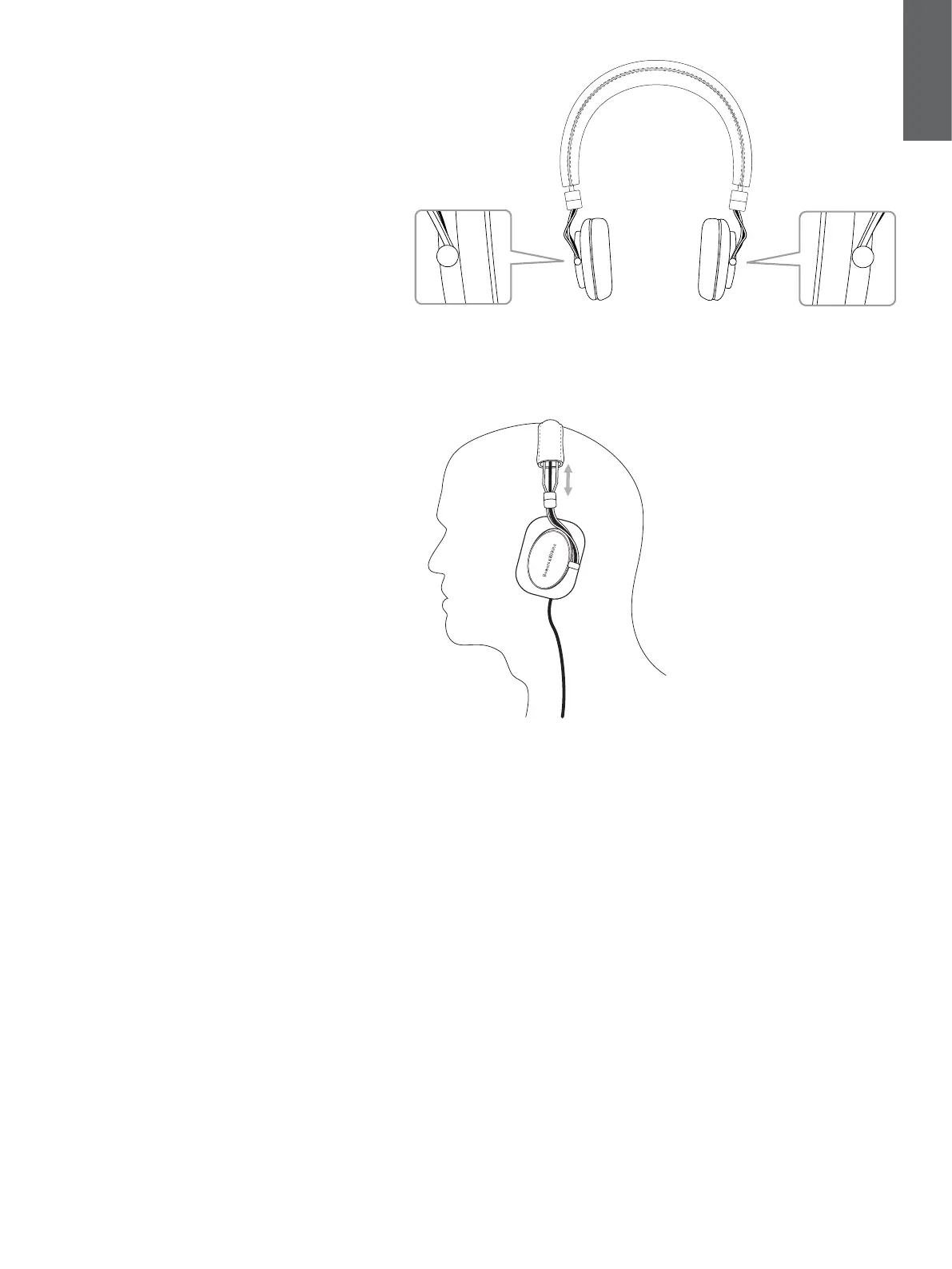

Diagram 1
Identfying left and right
1. P5 Series 2 Carton Contents
1. P5 Series 2 Headphones
2. Universal cable
3. Quilted pouch
4. Literature pack
2. Using your P5 Series 2 Headphones
Using your headphones correctly will help ensure
that their performance reaches its full potential. First,
identify the left and right ear pieces. Identication
legends are engraved on the metal hinge below the
headband.
This is illustrated in Diagram 1.
Now unfold the headphones and slide them on to
your head with the headband adjusted so that each
earpiece sits comfortably over the ear.
This is illustrated in Diagram 2.
It is recommended that you fold and return your
headphones to their pouch when not in use.
Diagram 2
Adjusting the earpiece.
R
L
R
L
L
4
ENGLISH
3. Connecting your headphones
Your P5 Series 2 Headphones can be connected
to any audio device with a 3.5mm jack headphone
output. The remote and mic cable tted to P5 Series
2 Headphones incorporates an iPhone
®
, iPod
®
and
iPad
®
compatible microphone and audio control.
Its use is described in the following section of this
manual.
If using your P5 Series 2 Headphones with anything
other than an Apple
®
device the remote and
mic cable functionality may vary. If perfomance
is affected the supplied universal cable can be
substituted. Detaching the remote and mic cable
and tting the universal cable is described below and
illustrated in diagram 3.
• Unfold the headphones and remove the left
earpad by gently pulling it away from the body of
the earpiece. Removing the left earpad reveals the
cable connection plug and socket.
• Gently grasp the cable just below the earpiece
and lift upwards. The connection plug and socket
will raise up.
• Now gently grasp the connection plug and pull it
out of the socket.
• With the remote and mic cable now disconnected,
take the universal cable and identify the 2.5mm
connection plug.
• Insert the 2.5mm (angled) connection plug into
the left earpiece socket and press the connection
plug moulding into its routing channel.
• Replace the left earpad. Make sure that the
earpad location pins and sockets engage
accurately.
4. Using your P5 Series 2 Headphones
with iPhone, iPad and iPod
Your P5 Series 2 Headphones incorporate a
combined microphone and audio control, integrated
within the remote and mic cable, that enables you to
make or answer calls while wearing the headphones.
The control also enables you to play, pause and skip
songs. The microphone and control is illustrated in
diagram 4
The control incorporates three click switches, one in
the middle and one at either end, and operates as
follows:
• Click the end switch engraved “+” to increase
phone or song volume.
• Click the end switch engraved “–” to decrease
phone or song volume.
• Click the middle switch once to answer a call.
• Click the middle switch once to end a call.
• Click the middle switch once to play or pause a song
• Click the middle switch twice to skip to the next
song.
• Click the middle switch three times to skip to the
previous song.

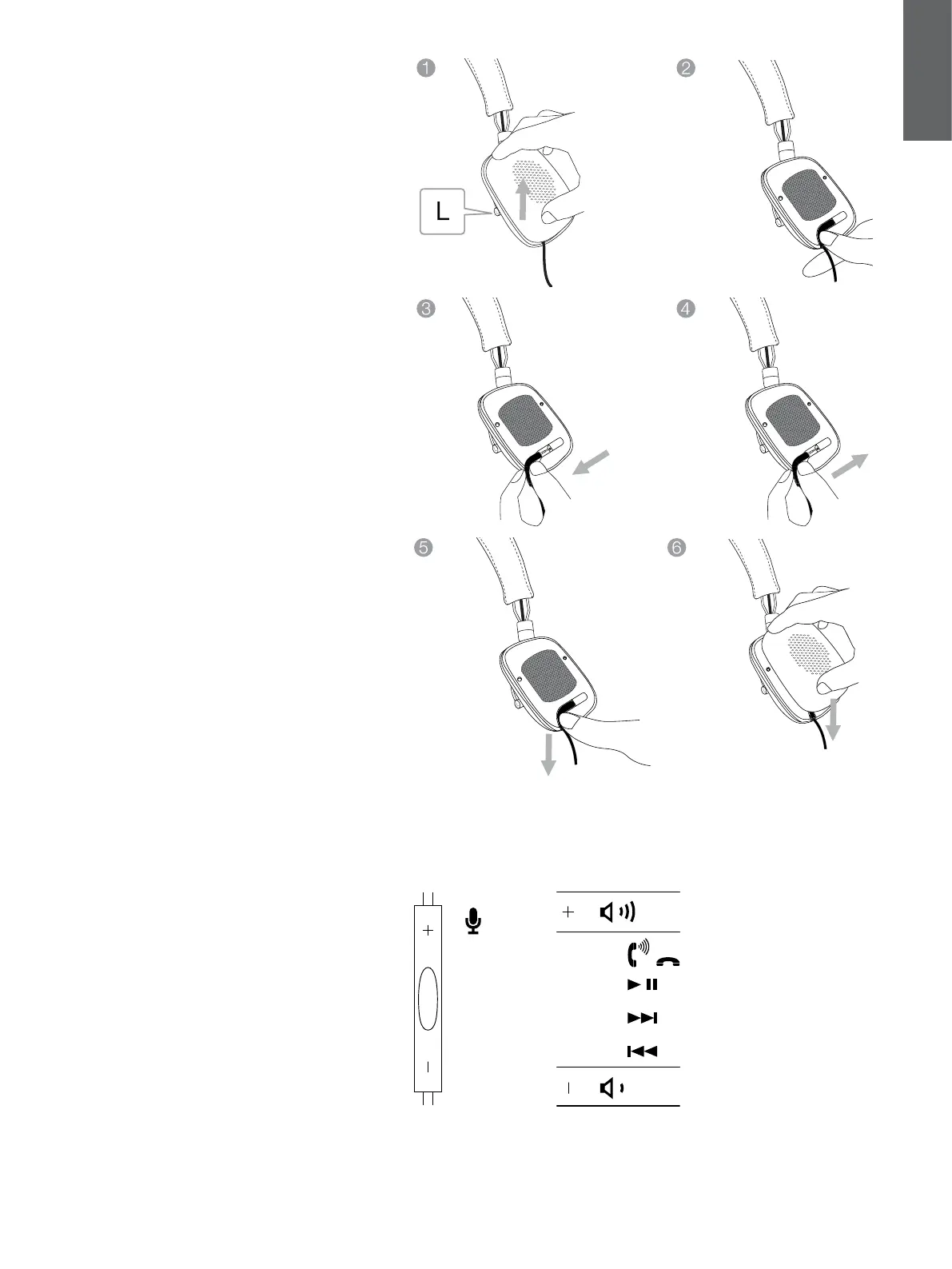

Diagram 3
Changing the cable
Diagram 4
The microphone and audio controls
1x
1x
2x
3x
5
ENGLISH
5. Cleaning your P5 Series 2 Headphones
Clean your P5 Series 2 Headphones by soaking a
soft cloth in warm water and dabbing the leather
until clean, do not rub the cloth on the leather. Do
not use cleaning detergents or leather polish, doing
so may cause damage to the product.
6. Trouble shooting
No or intermittent audio
• Make sure that the headphone plug is securely
connected to the device's headphone socket (not
a “line out” socket).
• Make sure that the headphone plug connection
is not obstructed by any protective case used on
the device.
• Try an alternative audio source.
• Use the supplied universal cable if iPod, iPhone
or iPad microphone and control features are not
required.
Remote and mic not functioning correctly
• Check the iPod, iPhone and iPad compatibility.
• Disconnect and re-connect the headphones to
ensure the connection is secure.
• Test on another compatible product if available.
Low volume or poor audio quality
• Ensure the headphones are securely connected.
• Disable any audio enhancement features on the
audio source.
• Make sure the volume level of the audio source is
turned up.
• Try an alternative audio source.
• Check the cable connection within the left
earpiece.
Sound is only coming from one earpiece
• Disconnect and re-connect the headphones to
ensure the connection is secure.
• Try another audio source.
• Check the cable connection within the left
earpiece.
7. Safety warnings
• Contains small parts which may be a choking
hazard. Not suitable for children under age 3.
• This product contains magnetic material.
• When unplugging the headphones never pull on
the cable. Always grasp and pull the connector.
• Long-term exposure to loud music may cause
hearing damage. It is best to avoid high volume
levels when using headphones, especially for
extended periods.
• Use caution when using your headphones while
operating a vehicle or engaging in any activity
that requires your full attention. Check and follow
local laws regarding mobile phone and headset
headphones use. Some jurisdictions impose
specic limitations, such as single earpiece
conguration, on the use of such products while
driving.
• Sounds that you rely on as reminders or warnings
may have an unfamiliar character when using
headphones. Be aware of how these sounds may
vary in character so you can recognise them as
needed.
• Do not drop, sit on, or allow the headphones to
become wet.
6
ENGLISH
Technical Specications
Model P5 Series 2
Description On-Ear Headphone
Technical features Nylon damped diaphragm
CCAW coil
Changeable ear cushions
Detachable cable
Folding (atable) design
Damping foam
Drive units 2x ø40mm (1.6in) full range
Impedance 22 ohms
Frequency range 10Hz to 20kHz
Distortion (THD) <0.4% (1KHz/10mW)
Max. input power 50mW
Sensitivity 108dB/V at 1kHz
Inputs 3.5mm stereo mini jack (CTIA 4-pole)
Height 192mm folded out, 130mm folded in
Width 190mm
Depth 70mm
Cable length 1.2m
Weight 195g
Accessories supplied Universal cable (3.5mm stereo 3-pole mini jack)
Protective pouch
Apple compatibility The remote and mic are supported by iPhone 3GS and later,
iPod Touch 2nd generation & later, iPad all models. The remote is
supported by iPod Classic all models, iPod Nano 4th generation &
later, iPod Shufe 3rd generation & later.
Trademark acknowledgements
Apple, iPad, iPhone, iPod, iPod classic,
iPod nano, iPod shufe, and iPod touch are
trademarks of Apple Inc., registered in the
U.S. and other countries.
9
FRANÇAIS
3. Branchement de votre casque
P5Série2
Votre casque P5 Série 2 peut être branché à
n’importe quel appareil audio équipé d’une prise de
sortie jack 3.5 mm. Le câble de connexion d’origine
du P5 Série 2 dispose d’un micro ainsi que d’un jeu
de commandes audio compatibles iPhone
®
, iPod
®
et
iPad
®
. Son utilisation est décrite dans le paragraphe
suivant de ce manuel
Si vous utilisez votre casque P5 Série 2 avec une
source audio qui n’est pas d'origine Apple
®
, le
fonctionnement du micro et de la télécommande
peuvent être aléatoire, voire poser des problèmes
de performances. En pareil cas, le câble d’origine
peut être retiré et substitué par un câble universel.
Vous pouvez ôter le câble équipé du micro et de
la télécommande audio et mettre en place le câble
universel en suivant les instructions ci-dessous et en
vous référant au schéma 3.
• Dépliez le casque et ôtez le coussin d’oreillette
gauche en la retirant doucement du corps
de l’écouteur. En retirant l’oreillette gauche,
vous ferez apparaitre la prise et la borne de
raccordement du câble.
• Saisissez le câble situé juste sous l’écouteur
gauche et tirez le vers le haut. La prise et la borne
de raccordement vont se soulever.
• Saisissez sans forcer la prise de raccordement et
tirez la doucement hors de la borne de connexion.
Puis soulevez et retirez le câble de son chemin de
passage.
• Maintenant que le câble avec micro et
télécommande a été déconnecté, prenez le câble
universel et identiez la prise de raccordement de
2.5 mm
• Introduisez la prise de raccordement de 2.5 mm
coudée à 90° dans le connecteur de l’écouteur
gauche, puis insérez le câble dans son chemin de
passage.
• Replacer le coussin d’oreillette gauche. Assurez-
vous que l’oreillette est correctement remise à sa
place.
4. Utilisation de votre casque P5 Série 2
avec un iPhone, un iPad et un iPod
Votre casque P5 Série 2 intègre un combiné
microphone et commandes audio incorporés
dans le câble, ce qui vous permet de passer et de
répondre à des appels téléphoniques lorsque vous
portez votre casque. Les commandes audio offrent
également la possibilité de lancer la lecture, de faire
une pause ou de changer de morceau musical.
L’ensemble micro et commandes audio est illustré
sur le schéma 4.
La partie commande audio comporte trois boutons/
interrupteurs, un au milieu et un à chaque extrémité,
qui fonctionnent de la façon suivante :
• Appuyez sur le bouton marqué « + » pour
augmenter le niveau sonore du téléphone ou d’un
morceau musical.
• Appuyez sur le bouton marqué « – » pour diminuer
le niveau sonore du téléphone ou d’un morceau
musical.
Schéma 3
Changement du câble
Schéma 4
Le micro et le jeu de commandes audio
1x
1x
2x
3x
10
FRANÇAIS
• Appuyez sur le bouton du milieu pour répondre à
un appel.
• Appuyez sur le bouton du milieu deux fois de
suite pour terminer un appel.
• Appuyez sur le bouton du milieu une fois pour
lire ou pour faire pause pendant l’écoute d’un
morceau musical.
• Appuyez sur le bouton du milieu deux fois de
suite pour sauter au morceau musical suivant.
• Appuyez sur le bouton du milieu trois fois de suite
pour revenir au morceau musical précédent.
5. Nettoyage de votre casque P5 Série 2
Vous pouvez nettoyer votre casque P5 Série 2 en
tamponnant les parties en cuir avec un chiffon doux
légèrement imbibé d’un peu d’eau tiède. Ne frottez
pas le cuir avec le chiffon. N’utilisez de produits de
nettoyage ou de cire pour le cuir, vous risqueriez
d’endommager votre produit.
6. Dépannage
Pas de son ou son par intermittence
• Assurez que la prise de votre casque est bien
branchée à une prise de sortie « casque » de
l’appareil source et pas à une prise de sortie
« ligne »
• Assurez-vous que la prise casque de l’appareil
source ne soit pas partiellement obstruée par une
housse ou un étui de protection.
• Essayez avec une autre source audio
• Utilisez le câble universel fourni dans le cas où les
commandes audio et le micro pour iPod, iPhone
ou iPad ne seraient pas nécessaires.
Les fonctions de commandes intégrées micro
et audio ne fonctionnent pas correctement
• Vériez la compatibilité iPod, iPhone et iPad.
• Débranchez et rebranchez le casque pour être sûr
que la connexion est correcte.
• Faites si possible le test avec un autre appareil
audio Apple.
Volume sonore faible ou mauvaise qualité audio
• Assurez-vous que le casque est correctement
branché.
• Désactivez toutes les fonctions d’améliorations du
son de la source audio
• Assurez-vous que le volume de la source audio
est sufsamment élevé
• Essayez avec une autre source audio.
• Vériez le branchement du câble au niveau de
l’écouteur gauche.
Le son provient d’un seul écouteur
• Débranchez et rebranchez le casque pour être sûr
que la connexion est correcte.
• Essayez avec une autre source audio.
• Vériez le branchement du câble au niveau de
l’écouteur gauche.
7. Avertissements de sécurité
• Contient de petites pièces pouvant être avalées.
Ne convient pas à un enfant de moins de 3 ans.
• Ce produit contient des éléments magnétiques.
• Lorsque vous débranchez votre casque, ne
jamais tirer sur le câble. Saisissez et tirez sur le
connecteur.
• L'exposition à des niveaux sonores élevés
pendant de longues périodes peut affecter
temporairement ou de manière permanente votre
audition. Il est donc préférable d’éviter les écoutes
à fort niveau avec votre casque, particulièrement
lors de périodes prolongées.
• Utilisez avec précaution votre casque lors de la
conduite d’un véhicule ou lors de toute activité
exigeant une attention particulièrement soutenue.
Vériez et conformez-vous aux lois en vigueur
dans le pays où vous vous trouvez en ce qui
concerne l’utilisation d’un téléphone mobile
avec un casque audio. Dans certaines pays et
juridictions, il existe des règlements spéciques
à l’utilisation de ces produits lors de la conduite
d’un véhicule, comme, par exemple, le port limité
d’un seul écouteur.
• Les messages sonores (rappels, avertissements)
que vous avez l’habitude d’entendre peuvent
avoir une sonorité particulière lorsque vous utilisez
votre casque. Soyez conscients du caractère
sonore spécique de ces messages sonores avec
votre casque, de façon à pouvoir les identier
clairement si nécessaire.
• Ne laissez pas tomber et ne vous asseyez pas sur
votre casque, ne l’exposez pas à l’humidité.
13
DEUTSCH
Abbildung 1
Links-Rechts-Markierungen
1. Inhalt des P5 S2-Versandkartons
1. Kopfhörer P5 S2
2. Universal-Audiokabel
3. gepolsterte Tasche
4. Unterlagen
2. Einsatz Ihres Kopfhörers P5 S2
Damit Sie das volle Potenzial Ihres Kopfhörers
nutzen können, beachten Sie bitte die folgenden
Hinweise. Am Metallgelenk unter dem Kopfbügel
sind links und rechts Markierungen angebracht,
an denen Sie sich beim Aufsetzen des Kopfhörers
orientieren können.
Dies ist in Abbildung 1 dargestellt.
Klappen Sie den Kopfhörer nun auseinander und
setzen Sie ihn auf. Stellen Sie nun den Kopfbügel so
ein, dass die Ohrpolster mittig und bequem auf Ihren
Ohren auiegen.
Dies ist in Abbildung 2 dargestellt.
Wir empfehlen, den Kopfhörer zusammenzuklappen
und in die Tasche zurückzulegen, wenn Sie ihn nicht
tragen. Dort ist er vor Beschädigungen
geschützt.
Abbildung 2
Einstellen des Kopfbügels
R
L
R
L
L
14
DEUTSCH
3. Anschließen Ihres Kopfhörers
Ihr P5 S2-Kopfhörer kann an jedes Audiogerät mit
einem 3,5-mm-Kopfhörerausgang angeschlossen
werden. Das MFi-Anschlusskabel mit Mikrofon
und Fernbedienung macht den P5 S2 zum idealen
Spielpartner für iPhone
®
, iPod
®
und iPad
®
. Weitere
Informationen hierzu erhalten Sie im nächsten Kapitel
dieser Bedienungsanleitung.
Möchten Sie Ihren P5 S2 mit anderen, nicht von
Apple
®
hergestellten Geräten verwenden, so kann es
bei Nutzung des MFi-Anschlusskabels zu Problemen
kommen. In diesem Fall sollten Sie es durch das
beiliegende Universalkabel ersetzen. Der Austausch
der Anschlusskabel wird in den folgenden
Abschnitten näher beschrieben (siehe Abbildung 3).
• Klappen Sie den Kopfhörer auseinander und
entfernen Sie das linke Ohrpolster, indem Sie
es vorsichtig vom Gehäuse abziehen. Darunter
benden sich die zum Anschluss des Kabels
genutzten Stecker und Buchsen.
• Greifen Sie nun vorsichtig das unter der Hörmuschel
bendliche Kabel und ziehen Sie es nach oben. Der
Stecker und die Buchse werden sichtbar.
• Greifen Sie nun vorsichtig den Stecker und ziehen
Sie ihn aus der Buchse.
• Das MFi-Kabel mit Fernbedienung und Mikrofon
ist jetzt vom Kopfhörer getrennt. Nehmen Sie jetzt
das Universal-Audiokabel, und zwar die Seite, an
der sich der 2,5-mm-Stecker bendet.
• Stecken Sie den 2,5-mm-Anschlussstecker in
die Anschlussbuchse an der linken Seite und
drücken Sie den Stecker abgewinkelt in den
Führungskanal. Achten Sie auf einen sicheren Sitz
des Steckers in der Buchse.
• Setzen Sie das linke Ohrpolster wieder ein. Stellen
Sie sicher, dass die Befestigungsstifte in die dafür
vorgesehenen Öffnungen greifen.
4. Verwendung des P5 S2-Kopfhörers mit
iPhone, iPad, bzw. iPod
Dank des MFi-Anschlusskabels mit Mikrofon und
Fernbedienung können Sie während des Tragens
Anrufe entgegennehmen und Gespräche führen.
Außerdem können Sie die Grundfunktionen Play und
Pause steuern sowie zum nächsten oder vorherigen
Titel springen. Das Mikrofon und die Fernbedienung
sind in Abbildung 4 dargestellt.
Insgesamt stehen drei Schalter zur Verfügung. Einer
sitzt in der Mitte und jeweils einer an den beiden
Enden. Sie haben die folgenden Funktionen:
• Klicken Sie auf den mit „+“ markierten Schalter, so
erhöhen Sie damit während eines Gesprächs oder
der Wiedergabe eines Titels die Lautstärke.
• Klicken Sie auf den mit „-“ markierten Schalter, so
reduzieren Sie damit während eines Gesprächs
oder der Wiedergabe eines Titels die Lautstärke.
• Klicken Sie einmal auf den mittleren Schalter, um
ein Gespräch anzunehmen.
• Klicken Sie einmal auf den mittleren Schalter, um
ein Gespräch zu beenden.
Abbildung 3
Wechsel des Kabels
Abbildung 4
Mikrofon und Bedienelemente
1x
1x
2x
3x
15
DEUTSCH
• Klicken Sie einmal auf den mittleren Schalter, um
mit der Wiedergabe eines Titels zu beginnen oder
um in den Pause-Modus zu schalten.
• Klicken Sie zweimal auf den mittleren Schalter, um
zum nächsten Titel zu springen.
• Klicken Sie dreimal auf den mittleren Schalter, um
zum vorherigen Titel zu springen.
5. Reinigung Ihres P5 S2-Kopfhörers
Reinigen Sie den P5 S2-Kopfhörer, indem Sie ein
weiches Tuch in warmes Wasser tauchen und das
Leder damit abtupfen, bis der Kopfhörer sauber ist.
Reiben Sie dabei nicht auf dem Leder. Verwenden
Sie keine Reinigungsmittel oder Lederpolitur, da es
hierdurch zu einer Beschädigung des Produktes
kommen kann.
6. Störungsbeseitigung
Kein Ton oder gestörter Ton
• Stellen Sie sicher, dass der Kopfhörerstecker fest
mit der Kopfhörerbuchse der Quelle verbunden ist
(keine „Line out“-Buchse).
• Stellen Sie sicher, dass die Steckverbindung des
Kopfhörers durch nichts unterbrochen wird.
• Versuchen Sie es mit einer anderen Audioquelle.
• Verwenden Sie das beiliegende Universal-
Audiokabel, wenn die Mikrofon- und
Steuerfunktionen für iPod, iPhone oder iPad nicht
benötigt werden.
Fernbedienung und Mikrofon funktionieren
nicht richtig
• Prüfen Sie die Kompatibilität von iPod, iPhone und
iPad.
• Trennen Sie den Kopfhörer und schließen Sie
ihn wieder an, um einen sicheren Anschluss zu
gewährleisten.
• Versuchen Sie, falls verfügbar, ein anderes
kompatibles Gerät.
Geringe Lautstärke oder schlechte
Klangqualität
• Stellen Sie sicher, dass der Kopfhörer
ordnungsgemäß angeschlossen ist.
• Deaktivieren Sie alle Funktionen, die an der Quelle
zur Verstärkung der Audiowiedergabe genutzt
werden.
• Stellen Sie sicher, dass die Lautstärke an der
Audioquelle erhöht wurde.
• Versuchen Sie es mit einer anderen Audioquelle.
• Prüfen Sie den Kabelanschluss an der linken
Seite.
Der Ton ist nur auf einer Seite zu hören
• Trennen Sie den Kopfhörer und schließen Sie
ihn wieder an, um einen sicheren Anschluss zu
gewährleisten.
• Versuchen Sie es mit einer anderen Audioquelle.
• Prüfen Sie, ob das unter der linken Hörmuschel
bendliche Kabel richtig angeschlossen ist.
7. Sicherheitshinweise
• Erstickungsgefahr wegen verschluckbarer
Kleinteile. Nicht für Kinder unter 3 Jahren
geeignet.
• Dieses Produkt enthält magnetische Teile.
• Ziehen Sie beim Abtrennen des Kopfhörers
niemals am Kabel. Greifen Sie den Anschluss und
ziehen Sie an ihm.
• Hören Sie zu lange laute Musik, so kann dies
zu Hörschäden führen. Am besten vermeiden
Sie bei der Nutzung von Kopfhörern hohe
Lautstärkepegel und zwar besonders dann, wenn
Sie die Kopfhörer über einen längeren Zeitraum
tragen.
• Besondere Vorsicht ist dann geboten,
wenn Sie Ihren Kopfhörer beim Fahren von
Fahrzeugen tragen oder bei Aktivitäten, die
Ihre volle Aufmerksamkeit erfordern. Halten
Sie sich bezüglich der Nutzung von Handys
und Kopfhörern an die gültigen Gesetzte und
Bestimmungen. So darf teilweise beim Fahren
nur ein einziger Ohrhörer in einem Ohr verwendet
werden.
• Töne, die Sie an etwas erinnern oder vor etwas
warnen sollen, können durch die Benutzung von
Kopfhörern anders klingen. Seien Sie sich dessen
bewusst, damit Sie sie gegebenenfalls erkennen
können.
• Lassen Sie den Kopfhörer nicht fallen, nicht nass
werden und setzen Sie sich nicht darauf.

Produkspesifikasjoner

Merke: Bowers Wilkins
Kategori: Hodetelefoner
Modell: P5 S2

Trenger du hjelp?

Hvis du trenger hjelp med Bowers Wilkins P5 S2 still et spørsmål nedenfor, og andre brukere vil svare deg


Hodetelefoner Bowers Wilkins Manualer

Bowers Wilkins

Bowers Wilkins P3 Serie 2 Bruksanvisning

31 Desember 2025
Bowers Wilkins

Bowers Wilkins P5 S2 Bruksanvisning

31 Desember 2025

Hodetelefoner Manualer

Nyeste Hodetelefoner Manualer

Meze Audio

Meze Audio POET Bruksanvisning

10 April 2025
PowerLocus

PowerLocus P2 Bruksanvisning

4 April 2025
Trust

Trust Nouna 25277 Bruksanvisning

3 April 2025
Sennheiser

Sennheiser RS 120-W Bruksanvisning

2 April 2025
Behringer

Behringer SD251-CL PRO Bruksanvisning

2 April 2025
Celly

Celly SHEER Bruksanvisning

2 April 2025
Celly

Celly PC2USBCEARPIN Bruksanvisning

1 April 2025
Celly

Celly Ultrasound Bruksanvisning

1 April 2025
Celly

Celly UP600 Bruksanvisning

1 April 2025
Celly

Celly Linein35 Bruksanvisning

1 April 2025
