Concept OPK-4490 Bruksanvisning

Concept eksoshette OPK-4490

Les nedenfor 📖 manual på norsk for Concept OPK-4490 (36 sider) i kategorien eksoshette. Denne guiden var nyttig for 2 personer og ble vurdert med 4.5 stjerner i gjennomsnitt av 2 brukere

Last ned PDF

Side 1/36

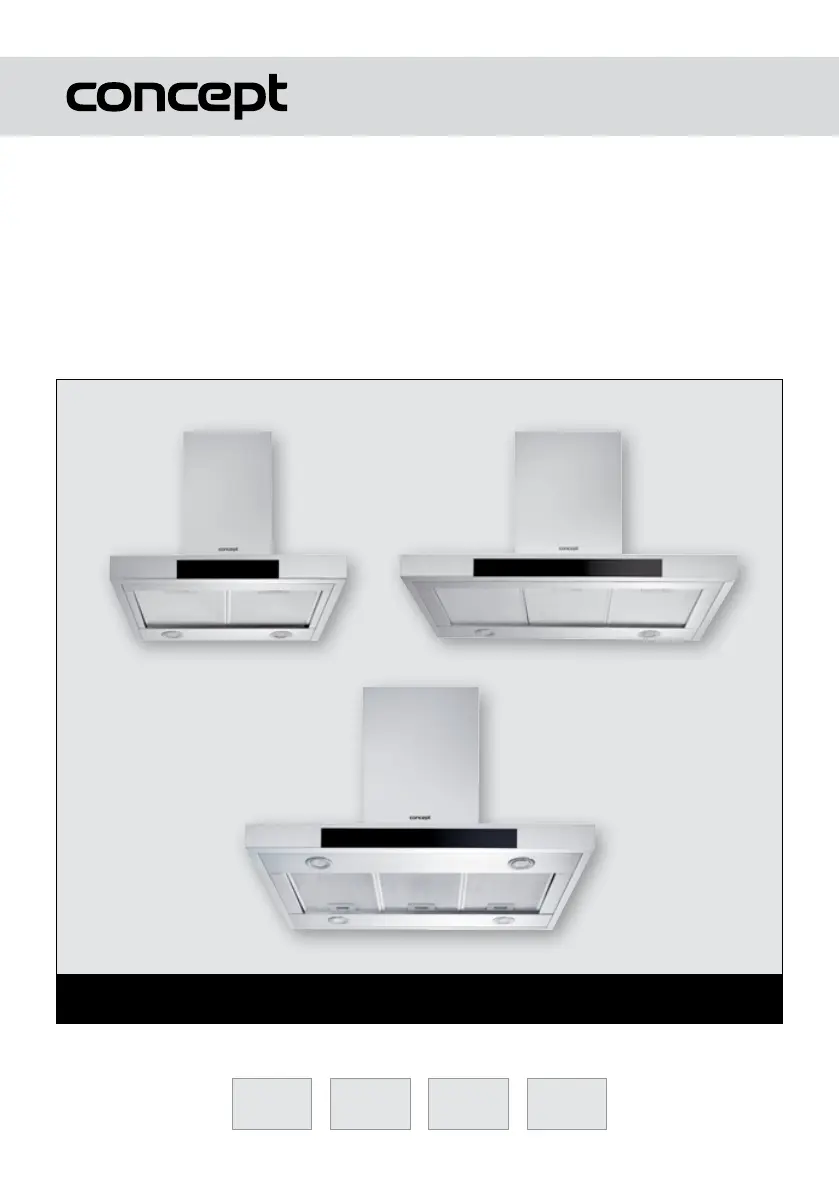

OPK4460, OPK4490, OPO5590

Odsavač par komínový, odsavač par ostrůvkový

Odsávač pár komínový, odsávač pár ostrovčekový

Wyciąg kuchenny kominowy, wyciąg kuchenny wyspowy

Vapor chimney absorber, vapor island absorber

SK PL ENCZ

1OPK4460, OPK4490, OPO5590

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po

celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby,

které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího

upozornění.

OBSAH

Technické parametry . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Důležitá upozornění ..............................2

Popis výrobku ....................................3

Popis ovládacího panelu...........................4

Návod k obsluze ..................................4

Čištění a údržba ..................................5

Instalace spotřebiče ..............................6

Řešení potíží......................................7

Servis ............................................8

Ochrana životního prostředí .......................8

Technické parametry

OPK 4460 OPK 4490 OPO 5590

Napětí 230 V ~ 50 Hz

Příkon 202 W 204 W

Provedení komínový ostrůvkový

Montáž na stěnu na strop

Šířka 600 mm 900 mm 900 mm

Hloubka 500 mm 600 mm

Výška 650 – 900 mm 700 - 1000 mm 800 - 1000 mm

Průměr výstupního potrubí 150 mm 150 mm

Počet ventilátorů 1

Počet stupňů výkonu ventilátorů 4

Kapacita max. 900 m

Počet tukových ﬁltrů 2 3 3

Režim odvětrávání nebo recirkulace

Pachové čidlo/automatický režim ano/ano

Osvětlení 2 x 1 W LED 4 x 1 W LED

Hmotnost 14 kg 16 kg 15 kg

Hlučnost, odvětrávání/recirkulace < 49/51 dB(A)

PODĚKOVÁNÍ

Produkspesifikasjoner

Merke:	Concept
Kategori:	eksoshette
Modell:	OPK-4490
Innebygd skjerm:	Nei
Vekt:	16000 g
Bredde:	900 mm
Dybde:	505 mm
Høyde:	- mm
Støynivå:	49 dB
Motor inkludert:	Ja
Antall motorer:	1
Type fettfilter:	Metall
Høyde (min):	795 mm
Antall filtre:	3 stykker
AC-inngangsspenning:	230 V
AC-inngangsfrekvens:	50 Hz
Kabellengde:	2.2 m
Produktfarge:	Rustfritt stål
Kontrolltype:	Berøringskontroll
Modell/Type:	Veggmonterbar
Antall pærer:	2 ampuller
Tilkoblet nettbelastning:	202 W
Type utvinning:	Resirkulerende
Høyde (max):	1010 mm
Maksimal utvinningskraft:	900 m³/t
Antall hastighetsnivåer:	4
Lyspæretype:	LED
Lampestyrke:	1 W
Minimum avstand fra gas-komfyr:	700 mm
Minimum avstand fra elektrisk-komfyr:	650 mm
