Concept OPK-5760n Bruksanvisning

Concept eksoshette OPK-5760n

Les nedenfor 📖 manual på norsk for Concept OPK-5760n (36 sider) i kategorien eksoshette. Denne guiden var nyttig for 3 personer og ble vurdert med 4.8 stjerner i gjennomsnitt av 2 brukere

Last ned PDF

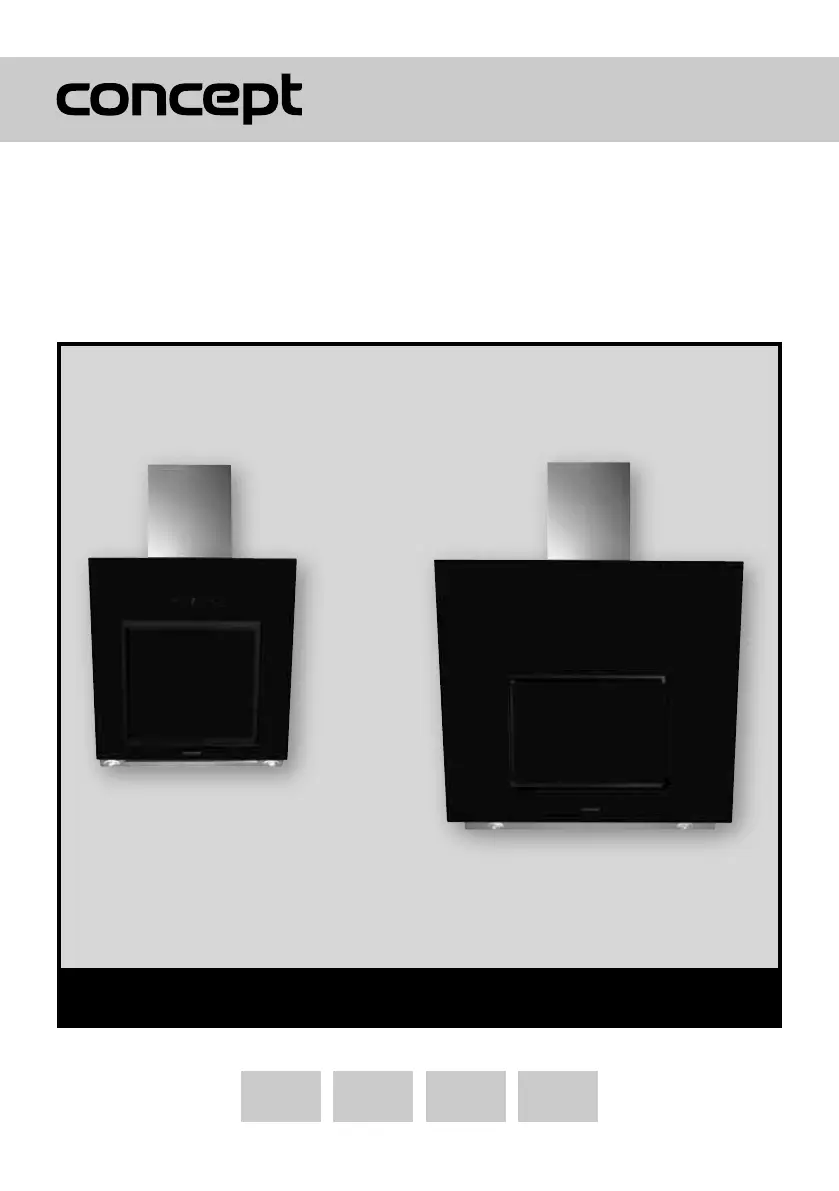

Side 1/36

OPK5760, OPK5790

Odsavač par komínový

Odsávač pár komínový

Wyciąg kuchenny kominowy

Vapor chimney absorber

SK PL ENCZ

CZ SK PL EN

Odsavač par komínový

Odsávač pár komínový

Wyciąg kuchenny kominowy

Vapor chimney absorber

OPK 5760N | OPK 5760WH | OPK 5790N

1OPK5760, OPK5790

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po

celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby,

které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího

upozornění.

OBSAH

Technické parametry . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Důležitá upozornění. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Popis výrobku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Popis ovládacího panelu. . . . . . . . . . . . . . . . . . . . . . . . . . .3

Návod k obsluze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Čištění a údržba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Instalace spotřebiče . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Řešení potíží. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Servis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Ochrana životního prostředí . . . . . . . . . . . . . . . . . . . . . . .8

Technické parametry

OPK 5760 OPK 5790

Napětí 230 V ~ 50 Hz

Příkon 202 W

Provedení komínový

Montáž na stěnu

Šířka 600 mm 900 mm

Hloubka 470 mm 450 mm

Výška 1000 – 1350 mm 1200 – 1560 mm

Průměr výstupního potrubí 150 mm

Počet ventilátorů 1

Počet stupňů výkonu ventilátorů 4

Kapacita max. 900 m

Počet tukových ﬁ ltrů 1 1

Režim odvětrávání nebo recirkulace

Pachové čidlo/automatický režim ano/ano

Osvětlení 2 x 1 W LED

Hmotnost 13 kg 25 kg

Hlučnost, odvětrávání/recirkulace < 49/51 dB(A)

PODĚKOVÁNÍ

Produkspesifikasjoner

Merke:	Concept
Kategori:	eksoshette
Modell:	OPK-5760n
Bredde:	600 mm
Dybde:	470 mm
Høyde:	- mm
Årlig energiforbruk:	59 kWh
Støynivå:	64 dB
Type fettfilter:	Metall
Høyde (min):	1000 mm
AC-inngangsspenning:	230 V
AC-inngangsfrekvens:	50 Hz
Produktfarge:	Sort, sølv
Kontrolltype:	Berøringskontroll
Modell/Type:	Veggmonterbar
Antall pærer:	2 ampuller
Type utvinning:	Ducted/Resirkulerende
Høyde (max):	1350 mm
Maksimal utvinningskraft:	768 m³/t
Antall hastighetsnivåer:	4
Lyspæretype:	LED
Lampestyrke:	1 W
Fluid dynamisk effektivitet klasse:	A
Belysning efiktivitets klasse:	A
Fettfiltrering effektivitetsklasse:	E
Diameter på avtrekkstilkobling:	150 mm
Minimum avstand fra gas-komfyr:	550 mm
Minimum avstand fra elektrisk-komfyr:	450 mm
Filterrengjøringsindikator:	Ja
