Side 1/1

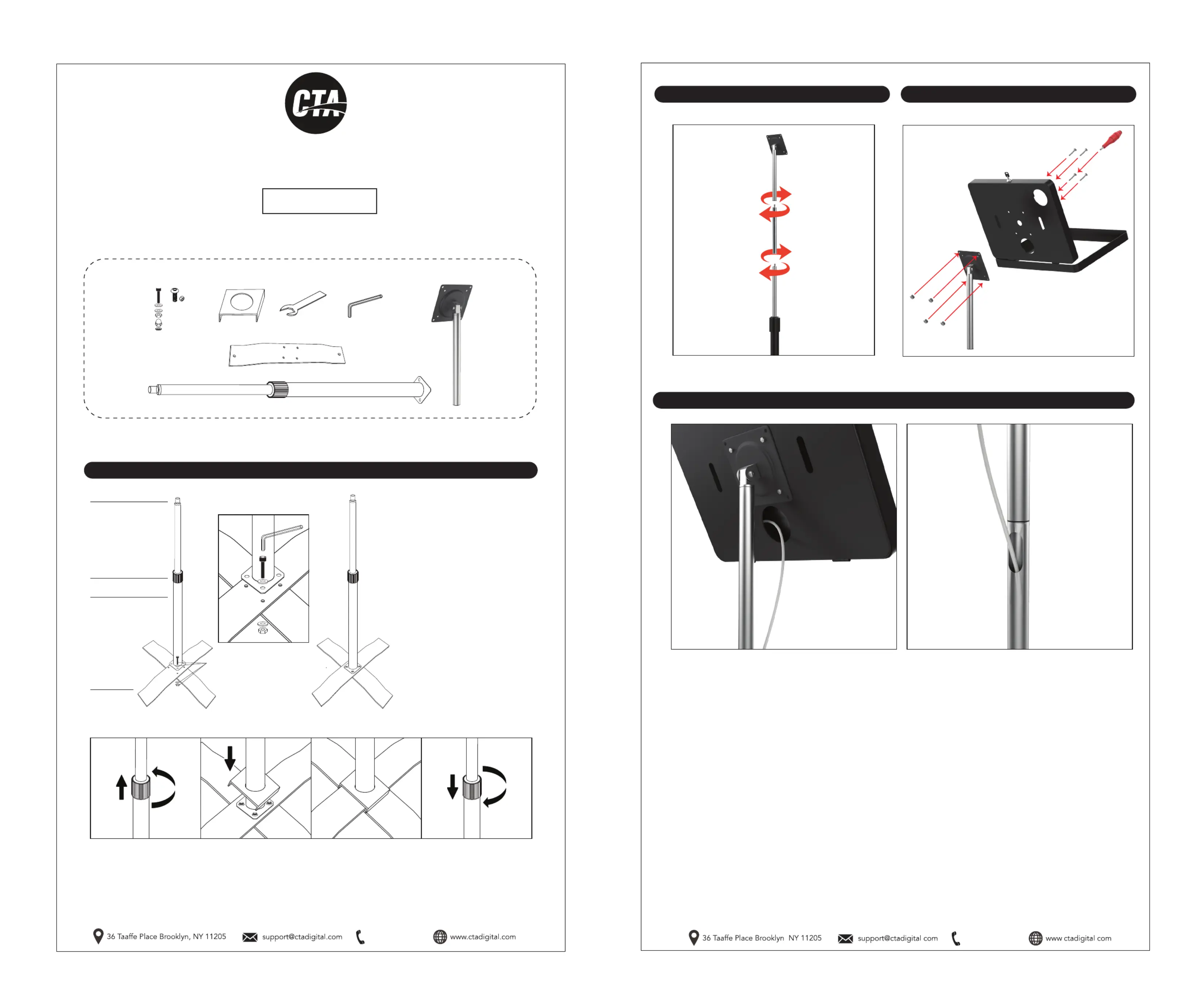

VESA-Compatible, Height-Adjustable

Floor Stand (Black)

USER MANUAL

PAD-AFSVP

METAL CONNECTION

HEIGHT

ADJUSTMENT

KNOB

POLE

METAL CROSS

BASE X 2

CONNECTION SCREW BOLT,

WASHERS AND NUT

Pole Assembly and Pole Nut

Cross Base Sections (2)

Allen Key

1) Place the metal base pieces with the higher

piece on top of the cross base. Align the holes

at the bottom of the pole with the holes on the

cross base.

2) Insert a screw bolt with a washer into each

of 4 holes. Place another washer on the

underside of each screw bolts.

3) Grip the nut on the underside with one hand,

and use the other to tighten each screw with

the Allen key. Repeat to tighten all four

screw bolts.

1. Base Assembly and Connecting the Metal Cover:

Screw in ADD-VPOLE and ADD-POLE as shown above.

2. VESA Pole Assembly to Base:

4. Cable Routing/Cable Management:

3. Mounting Item to VESA plate:

Combine nuts and bolts through VESA plate from the front & back as

shown with provided tools.

Route the cable through the hole at the top of the body and out

the bottom.

Contents:

Instructions:

4) Rotate the grip counter

clockwise to loosen completely

and remove from top of pole.

5) Place the square metal cover over the top of the pole and

slide down to stand base.

6) Place grip back over stand

pole and tighten

888-733-4448

**Enclosure is not included and

shown for example purposes.

**Enclosure is not included and

shown for example purposes.

Produkspesifikasjoner

Merke:	CTA Digital
Kategori:	Ikke kategorisert
Modell:	PAD-AFSVP
Høyde:	1397 mm
Antall per pakke:	1 stykker
Antall skjermer som støttes:	1
Maksimal skjermstørrelse:	- "
Minimum skjermstørrelse:	- "
Høydejusteringsområde:	609 - 914 mm
Høydejustering:	Ja
Produktfarge:	Sort
Orientering:	Landskap/portrett
Kroppsmateriale:	Stål
Montering:	Frittstående
Panelmonterbart grensesnitt:	75 x 75, 100 x 100 mm
Montasjetype:	Gulv
Maksimalvekt (kapasitet):	- kg
Monteringsgrensesnitt, kompatibilitet (min):	75 x 75 mm
Monteringsgrensesnitt, kompatibilitet (maks):	100 x 100 mm
Kan justeres i høyden:	Manuell
VESA-feste inkludert:	Ja
Maksimal skjermstørrelsekompatibilitet:	11 "
Minimum skjermstørrelsekompatibilitet:	9 "
Rom til nettbrett:	Ja
