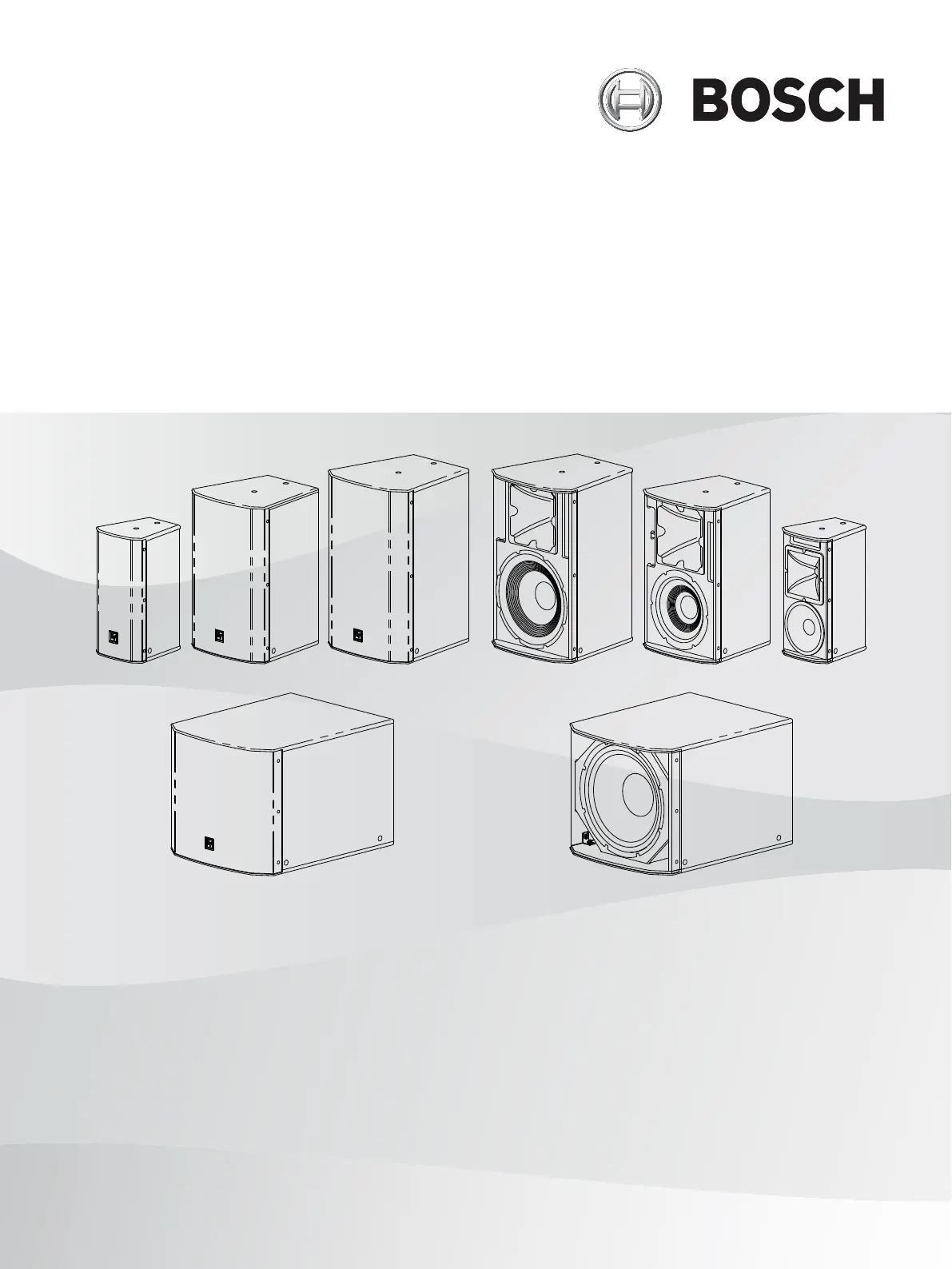

EVC Compact Front‑Loaded Loudspeakers
en
Installation manual
EVC Compact Front-Loaded Loudspeakers Table of contents | en 3
Electro-Voice
Installation manual
2021.09 | 02 | F.01U.345.998
Table of contents
1
Safety 4
1.1 Important safety instructions 4
1.2 Suspension 4
1.3 Precautions 5
1.4 Notices 5
2
Short information 6
3
Introduction 7
4
Installation 9
4.1 Tools list 9
4.2 General aiming and placement guidelines 9
4.3 Preparing the EVC loudspeakers for installation 9
4.3.1 Unpacking and inspection 9
4.3.2 Scope of delivery 9
4.3.3 Recommended pre-installation procedures 9
4.4 Rotation of high-frequency waveguides 10
4.5 Working with mounting accessories 11
4.5.1 Mounting with a U-bracket 12
4.5.2 Mounting with a pivoting wall bracket 13
4.5.3 Suspending an EVC loudspeaker using M10 suspension points 14
5
Rigging strength ratings and safety factors 16
6
Electrical connection 19
6.1 Low impedance connection 19
7
Technical data 21
7.1 EVC-1082-96 8" speaker 90x60 21
7.2 EVC-1082-00 8" speaker 100x100 23
7.3 EVC-1122-64 12" speaker 60x45 25
7.4 EVC-1122-95 12" speaker 90x55 27
7.5 EVC-1152-64 15" speaker 60x45 29
7.6 EVC-1152-95 15" speaker 90x55 31
7.7 EVC-1181S 18" subwoofer 33
8
Accessories (optional) 35
8.1 Installation of TK-150 transformer for passive crossovers 35
8.2 Input panel covers 38
9
References 39
9.1 Rigging (printed) 39
9.2 Mechanical engineering (printed) 39
9.3 Rigging (websites) 39
