echoMAP
™
40/50-serien – installe-
ringsinstruksjoner
Følg disse instruksjonene når du installerer enheten, slik at du
oppnår best mulig ytelse og unngår skade på båten.
Les alle installeringsinstruksjonene før du går videre med
installeringen. Hvis du opplever problemer i forbindelse med
installeringen, kan du kontakte Garmin
®
produktsupport.
Viktig sikkerhetsinformasjon
ADVARSEL
Se veiledningen i Viktig sikkerhets- og produktinformasjon
produktesken for å lese advarsler angående produktet og annen
viktig informasjon.
Ikke fjern den innebygde sikringsholderen når du kobler til
strømkabelen. Riktig sikring må være på plass slik det vises i
produktspesifikasjonene. Dette forhindrer mulighet for
personskade eller skade på produktet som følge av brann eller
overoppheting. Hvis du kobler til strømkabelen uten riktig sikring
på plass, ugyldiggjøres produktgarantien.
FORSIKTIG
Bruk alltid vernebriller, hørselsvern og støvmaske når du borer,
skjærer eller sliper.
MERKNAD
Du må alltid undersøke hva som er på den motsatte siden av
overflaten, før du begynner å bore eller skjære.
Følg disse instruksjonene når du installerer enheten, slik at du
oppnår best mulig ytelse og unngår skade på båten.
Les alle installeringsinstruksjonene før du går videre med
installeringen. Hvis du opplever problemer i forbindelse med
installeringen, kan du kontakte Garmin produktsupport.
Registrere enheten
Gjør det enklere for oss å hjelpe deg. Registrer deg på Internett i
dag.
• Gå til .http://my.garmin.com
• Oppbevar den originale kvitteringen, eller en kopi av den, på
et trygt sted.
Kontakte Garmin
produktsupport
• Gå til for å lese www.garmin.com/support
supportinformasjonen som gjelder for landet ditt.
• I USA: Ring 913-397-8200 eller 1-800-800-1020.
• I Storbritannia: Ring 0808 238 0000.
• I Europa: Ring +44 (0) 870 850 1241.
Nødvendige verktøy
• Boremaskin og borbits
• Stjerneskrutrekker #2
• Tetningsmasse for båt
•
3
/
8
tommers skiftenøkkel eller pipenøkkel
• Maskeringstape
• Festeanordninger for dreiemontering (ikke inkludert)
◦ Selvborende, flathodete treskruer eller flathodete bolter,
størrelse #8 eller med en diameter på 4 mm (
5
/
32
tommer)
◦ Passende skiver og mutre (hvis du velger bolter)
◦ Passende borbits til å bore styrehullene
Hensyn ved montering
Enheten kan monteres ved hjelp av den medfølgende braketten,
eller den kan monteres innebygd i dashbordet ved hjelp av
settet for innebygging (selges separat).
Før du installerer noen av enhetsdelene permanent, bør du
planlegge installeringen ved å finne ut hvor de ulike
komponentene skal plasseres.
• Monteringsstedet må gi fri sikt til skjermen og enkel tilgang til
tastene på enheten.
• Monteringsstedet må være solid nok til å holde oppe enheten
og braketten.
• Kablene må være lange nok til at komponentene kan kobles
til hverandre og til strøm.
• Kablene kan føres under bøylebraketten eller bak enheten.
• For å unngå interferens med magnetisk kompass må
enheten installeres nærmere et kompass enn verdien for
trygg kompassavstand som er angitt i
produktspesifikasjonene.
Bygge inn enheten
MERKNAD
Vær forsiktig når du skjærer hullet for å innbygge enheten. Det
er bare litt klaring mellom huset og monteringshullene, så hvis
du skjærer hullet for stort, kan dette påvirke enhetens stabilitet
når den er montert.
Bruk av metallverktøy, for eksempel en skrutrekker, kan skade
kantstykkene og enheten. Bruk verktøy av plast så langt det er
mulig.
Du kan bruke malen for innbygging og festeanordningene som
følger med, til å bygge enheten inn i dashbordet.
1
Skjær til malen, og kontroller at den passer inn der du ønsker
å montere enheten.
2
Fest malen til det utvalgte monteringsstedet.
3
Bruk en borbits på 9,5 mm (
3
/
8
tommer) til å bore ett eller
flere av hullene innenfor hjørnene av streken som er angitt på
malen, for å klargjøre monteringsoverflaten for skjæring.
4
Bruk en løvsag eller en vinkelkutter, og skjær ut
monteringsoverflaten langs innsiden av streken som er angitt
på malen.
5
Plasser enheten i utsnittet for å kontrollere at den passer.
6
Bruk om nødvendig en fil og sandpapir til å endre størrelsen
på hullet.
7

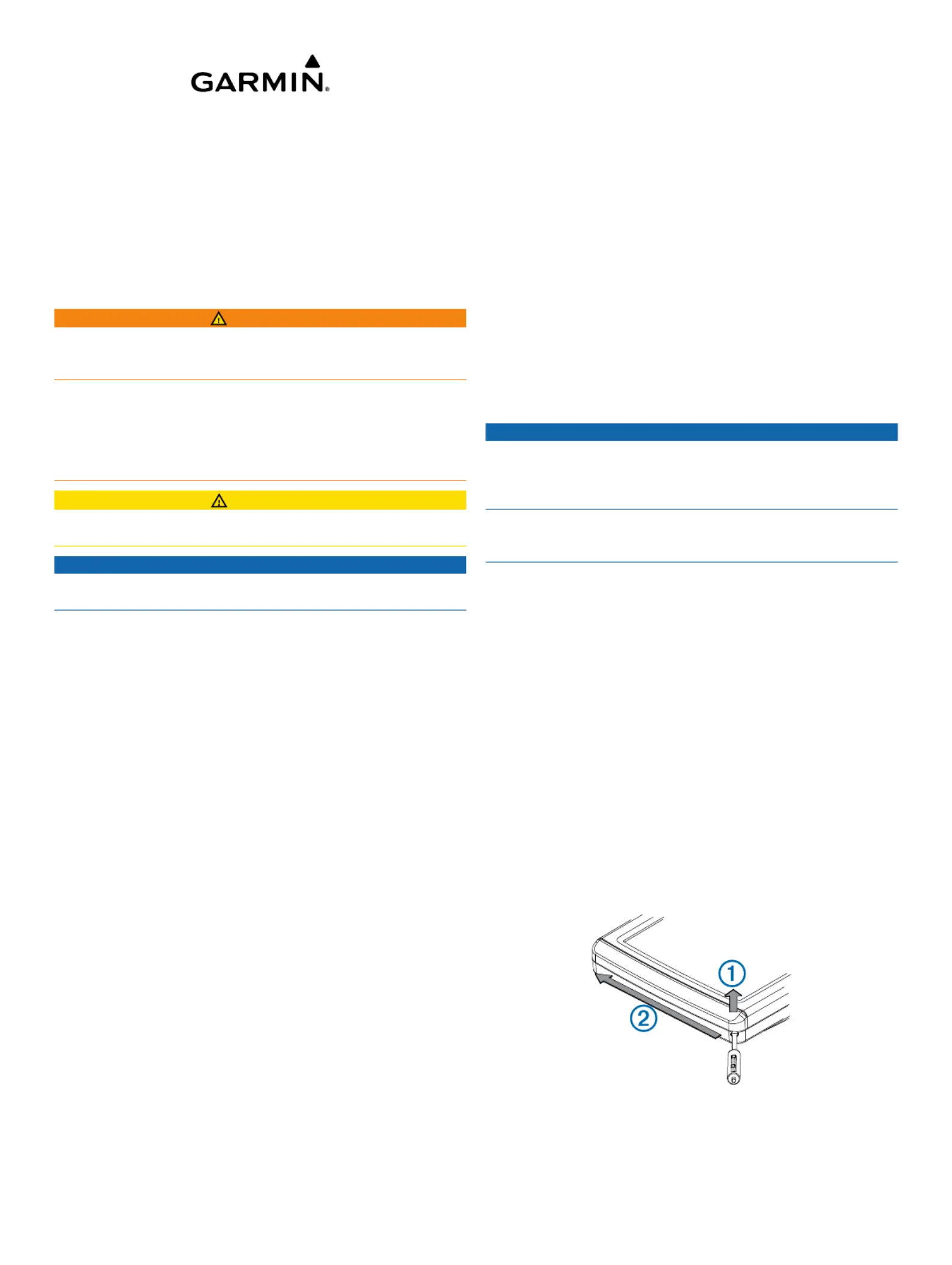

MERK: Ikke alle enheter har kantstykker.
Bruk et verktøy, for eksempel en flat plastbit eller en
skrutrekker, til å presse opp hjørnene på kantstykkene
À
, og
før verktøyet mot midten
Á
for å fjerne kantstykkene.
8
Sørg for at monteringshullene på enheten er på linje med
styrehullene på malen.
9
Hvis monteringshullene ikke samsvarer, markerer du nye
styrehull.
10
Bruk en borbits på 3,2 mm (
1
/
8
tommer) til å bore
styrehullene.
August 2015 Trykt i Taiwan 190-01834-78_0B
11
Fjern malen fra monteringsoverflaten.
12
Hvis du ikke har tilgang til baksiden av enheten etter at du
har montert den, må du koble alle nødvendige kabler til
enheten før den plasseres i utsnittet.
MERK: Dekk til ubrukte kontakter med værdeksler for å
forhindre korrosjon i metallkontaktene.
13
Installer gummipakningen på baksiden av enheten.
Delene på gummipakningen har lim på baksiden. Husk å
fjerne beskyttelsespapiret før de festes på enheten.
14
Plasser enheten i holderen.
15
Koble hver kabel til en port på holderen.
16
Plasser låsebraketten over kablene.
17
Plasser enheten i utsnittet.
18
Fest enheten til monteringsoverflaten ved hjelp av de
medfølgende skruene.
19
Monter kantstykkene ved å klikke dem på plass rundt kanten
av enheten.

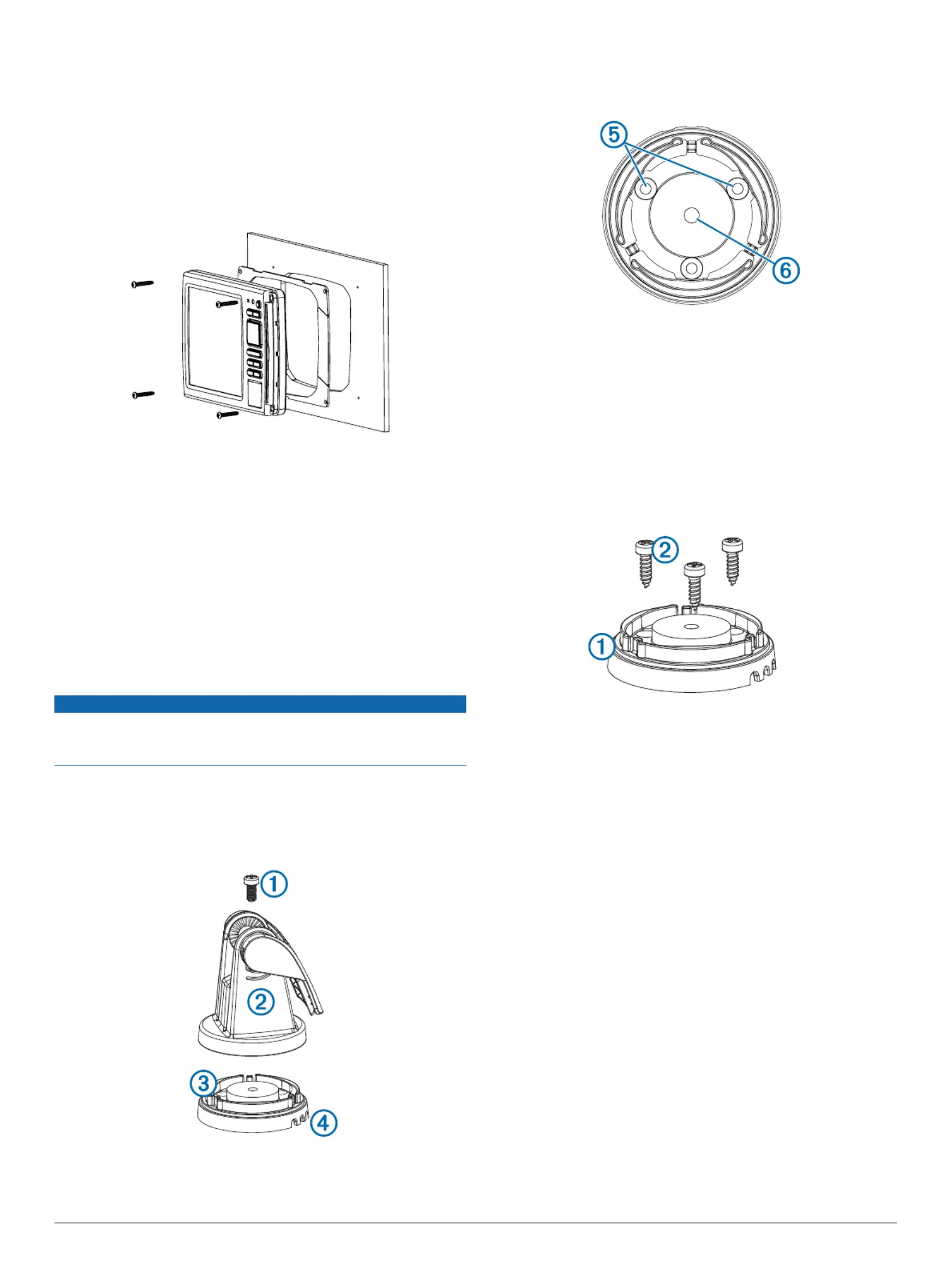

Installere dreiesokkelen
Klargjøring for å føre kabler under monteringsover-
flaten
MERKNAD
Bruk flathodete skruer eller bolter til å feste
dreiebrakettsokkelen. Skruer eller bolter med forsenket hode vil
skade sokkelen.
Før du kan klargjøre dreiebrakettsokkelen, må du velge stedet
der du vil installere braketten, og bestemme om du vil koble til
braketten ved hjelp av skruer eller bolter.
1
Fjern M6x1 Phillips-skruen på 10 mm
À
, og fjern
dreiebraketten
Á
fra sokkelen
Â
.
2
Rett inn dreiesokkelen slik at kabelhullene
Ã
er vendt riktig
vei.
3
Bruk dreiesokkelen som mal, og marker plasseringen til
styrehullene
Ä
.
4
Marker kabelhullet
Å
.
5
Velg en passende borbits for festeanordningene, og bor de
tre styrehullene.
6
Bruk en boremaskin på 16 mm (
5
/
8
tommer) til å bore et hull
gjennom monteringsoverflaten der du merket det i trinn 4.
Skru fast dreiebraketten uten kablene som går
gjennom braketten.
Du bør bare utføre denne prosessen hvis du ikke fører strøm- og
svingerkablene under monteringsoverflaten og gjennom
dreiebrakettsokkelen.
1
Plasser dreiefestesokkelen
À
på monteringsoverflaten, og
fest den ved hjelp av passende skruer eller bolter
Á
.
2
Plasser dreiebraketten på sokkelen, og fjern M6×1 Phillips-
skruene på 10 mm.
3
Tett kabelhullene med maritim tetningsmasse.
Skru fast dreiebraketten med kablene som går
gjennom braketten.
Du bør bare utføre denne prosessen når du fører strøm- og
svingerkablene under monteringsoverflaten og gjennom
dreiebrakettsokkelen.
1
Trekk kablene gjennom det midterste hullet på 16 mm
(
5
/
8
tommer) som du boret under klargjøringen for å føre
kabler under monteringsoverflaten.
2
Plasser sokkelen på monteringsoverflaten.
3
Før kablene gjennom hullene.
4
Fest sokkelen løst ved hjelp av skruene eller boltene.
5
Plasser dreiebraketten på sokkelen, men ikke fest den.
6
Plasser holderen eller enheten inn i dreiebraketten (
Installere
enheten i holderen, side 3)
.
7
Trekk strøm- og svingerkablene langt nok ut til at braketten
kan dreies helt ut til ønskede stillinger når kablene er
tilkoblet.
8
Fjern holderen og dreiebraketten fra sokkelen.
9
Påfør maritim tetningsmasse på hullet i midten på 16 mm
(
5
/
8
tommer) og styrehullene for kablene.
10
Fest sokkelen godt med de riktige skruene eller boltene.
11
Plasser dreiebraketten på sokkelen, og skru den fast ved
hjelp av den medfølgende M6×1 Phillips-skruen på 10 mm.
2 Installeringsinstruksjoner for
echoMAP 40/50-serien
Installere holderen på braketten
1
Trekk opp låsearmen
À
.
2
Plasser holderen i dreiefestet
Á
.
3
Vipp braketten til ønsket visningsvinkel.
4
Trykk ned låsearmen.
Installere kabler og kontakter
Strømkabling
1
Før strømkabelen fra dreiefestet til båtbatteriet eller
sikringsblokken.
2
Du kan eventuelt forlenge ledningen med en ledning
på .52 mm
2
(20 AWG)
eller større.
3
Koble den røde ledningen til den positive polen på batteriet
eller sikringsblokken, og koble den svarte ledningen til den
negative polen.
Koble enheten til en svinger
MERK:
Enheten går inn i simulatormodus hvis tilkoblingen
mellom enheten og svingeren ikke er sikker.
Du får mer informasjon om hva slags svinger du trenger for dine
behov, på
www.garmin.com eller ved å kontakte en lokal
forhandler for
Garmin.
1
Følg instruksjonene som fulgte med svingeren, for å
installere den på riktig måte på båten.
2
Før svingerkabelen til baksiden av enheten, og hold den
unna kilder for elektrisk interferens.
3
Koble svingerkabelen til den riktige porten på enheten.
Koble kablene til holderen
Kontaktene på kablene er laget slik at de bare passer inn i riktig
porter på enheten eller holderen. De tilkoblede kablene holdes
på plass av en låsebrakett.
1
Fjern låsebraketten for kablene fra holderen.
2
Du kan finne ut hvilken kabel som samsvarer med hvilken
port ved å sammenligne hakket
À
på hver kabelkontakt med
kilen på hver port.
3
Koble hver kabel til en port.
4
Plasser låsebraketten
Á
over kablene, og skyv braketten ned
for å låse kablene på plass.
Hvis du hører et klikk, indikerer det at låsebraketten er riktig
installert.
Installere enheten i holderen
Hvis du bruker holderen med enheten og du har koblet kablene
til holderen, kan du sette enheten raskt inn i holderen uten å
koble til noen kabler.
1
Plasser sokkelen på enheten nederst i holderen.
2
Vipp enheten mot holderen til den festes.
Hvis du hører et klikk, indikerer det at enheten er satt ordentlig
på plass i holderen.
Fjerne enheten fra holderen
1
Trykk ned utløserspaken
À
på holderen til enheten utløses.
2
Vipp enheten fremover, og løft den ut av holderen.
Kabelklemme
• Kabelklemmen kobler enheten til strøm og NMEA
®
0183
enheter.
• Enheten har én intern NMEA 0183 port som brukes til å koble
til NMEA 0183 kompatible enheter.
• Hvis det er nødvendig å forlenge strømkablene og
jordkablene, skal du bruke en ledning på .52 mm
2
(20 AWG)
eller større.
• Hvis det er nødvendig å forlenge NMEA 0183 ledningene
eller alarmledningene, skal du bruke en ledning på 0,33 mm
2
(22 AWG).
Installeringsinstruksjoner for echoMAP 40/50-serien 3
Produkspesifikasjoner
| Merke: | Garmin |
| Kategori: | Navigator |
| Modell: | EchoMAP 43dv |
Trenger du hjelp?
Hvis du trenger hjelp med Garmin EchoMAP 43dv still et spørsmål nedenfor, og andre brukere vil svare deg
Navigator Garmin Manualer
4 August 2025
4 August 2025
4 August 2025
4 August 2025
4 August 2025
4 August 2025
4 August 2025
4 August 2025
4 August 2025
4 August 2025
Navigator Manualer
- Navigator Philips
- Navigator Navitel
- Navigator Magellan
- Navigator Medion
- Navigator Kenwood
- Navigator Hitachi
- Navigator Blaupunkt
- Navigator Navman
- Navigator Toyota
- Navigator ESX
- Navigator ModeCom
- Navigator Lowrance
- Navigator TomTom
- Navigator Harman Kardon
- Navigator GlobalSat
- Navigator Overmax
- Navigator GolfBuddy
- Navigator Maxcom
- Navigator TELE System
- Navigator Mio
- Navigator BMW
- Navigator SkyCaddie
Nyeste Navigator Manualer
15 September 2025
7 September 2025
7 September 2025
7 September 2025
7 September 2025
7 September 2025
7 September 2025
7 September 2025
7 September 2025
7 September 2025
