Side 1/9

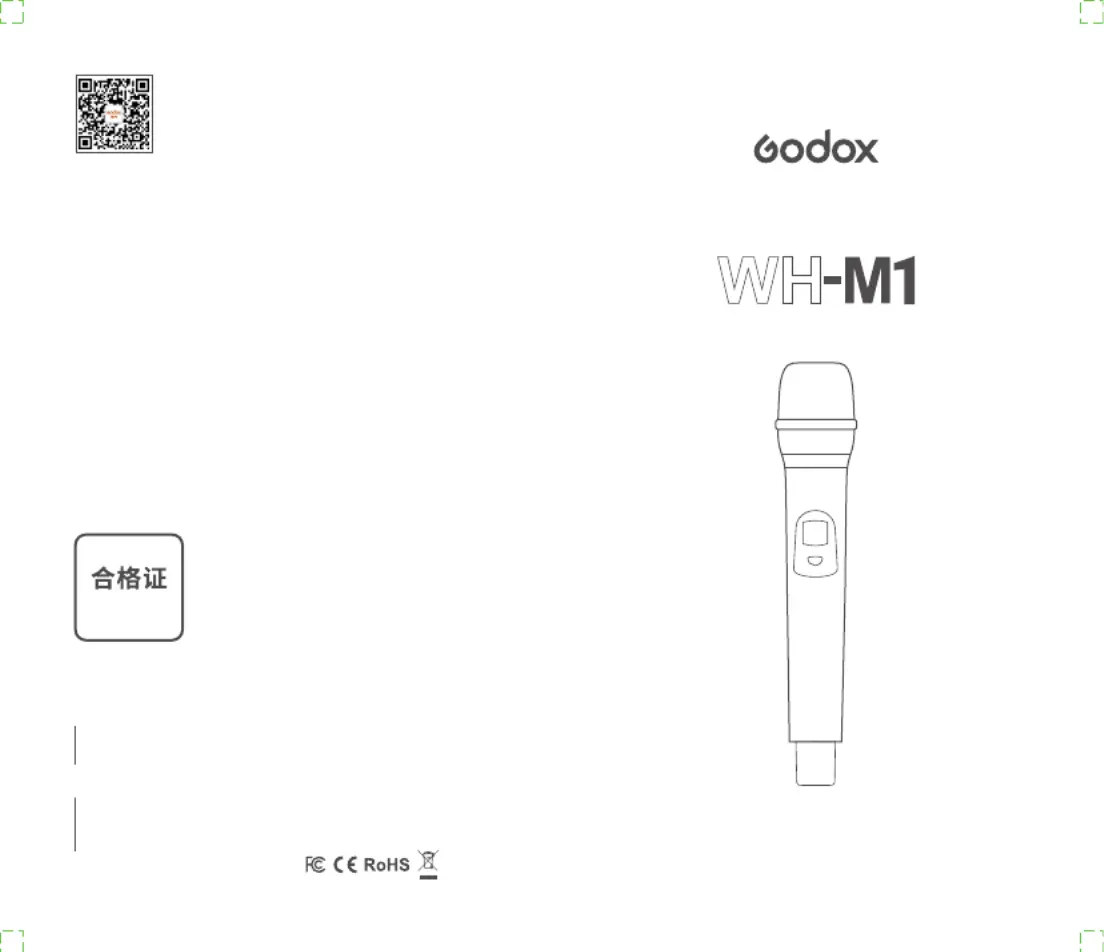

Wireless Handheld Microphone Transmitter

神牛微信公众号

Follow Wechat Public Account

Made In China

地址: 深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋

电话: +86-755-29609320(8062) 传真: +86-755-25723423

邮箱: godox@godox.com

深圳市神牛摄影器材有限公司

GODOX Photo Equipment Co., Ltd.

Add: Building 2, Yaochuan Industrial Zone,Tangwei Community,

Fuhai Street, Bao’an District, Shenzhen 518103, China

Tel: +86-755-29609320(8062) Fax: +86-755-25723423

E-mail: godox@godox.com

godox.com

QC PASS

说明手册 | Instruction Manual

只能使用本手册中列出的电池。请勿混用新旧电池或不同类型的电池。

请仔细阅读并遵守由厂商提供的警告或指示。

切勿使电池短路或拆卸电池。

切勿将电池投入火中或加热升温。

切勿试图以反方向安装电池。

当电量用尽时，电池容易漏液。所以为了避免产品受损，请在长期不使

用本产品或电量用尽时取出电池。

如果受损电池中的液体接触到皮肤或衣服，请立即用大量清水冲洗。

③ 电源/静音键

⑤ 天线

⑥ 电池仓

本产品使用两节AA电池（电池需自行购买）操作。

电源∶长按2秒开/关机。

静音∶使用时，短按该按键将开启静音模式，再按

一次关闭静音模式。

(注意∶静音时，不会输出音频信号，但仍会传输射

频信号)

E F

① 机身

② 液晶屏

采用人体工学设计

A. RF发射功率指示图标

指示当前的传输功率级别: H为高功率, L为低功率

C. 锁定图标

锁定设置和锁定关机

D. 电池电量指示条

显示电池电量，当电池图标闪烁时请尽快更换电池

E. 组别和频道

此OLED显示屏指示当前所处的组别和频道为∶B-03

F. 频率

此示屏指示当前频率为：577.210MHZOLED显

B. 静音图标

静音模式关闭静音模式开启

Lock 锁定开关按键拨到 ON 时，此时设

备处于锁定状态，无法进行设置操作与关

机，可防止使用麦克风时错误操作。（注意

：锁定开关，不会锁定静音功能。）

拨到 OFF 时，设备解除锁定，可以进行设

置组别和频道，可以关机。

Lock锁定开关设置∶

RF功率按键拔到HIGH为高

功率模式，拨到LOW为低

功率模式。

RF功率设置∶

④ 操作面板

Lock锁定开关按键：可拨至ON或OFF。

RF功率按键：可拨至HIGH或LOW。

前言

欢迎使用神牛UHF无线手持麦克风发射器WH-M1，本产品设有易于阅读

的液晶显示屏，美观便捷的内置天线和晶体控制锁相环合成器，具备噪

音抑制功能及锁定功能，非常适用于摄影录制，现场采访及语音录制等

场合。请仔细阅读本说明书，以便能正确的操作，发挥本产品的优越性

能。

产品特点

① UHF频率范围∶514MHz-596MHz；

② 96个无线频道可选，有效减少热频干扰；

③ 广播级音质，清晰稳定；

④ 无线距离最大可达80m；

⑤ OLED显示屏提供各项参数设置；

⑥ 输出音量控制，提供静音功能；

⑦ 发射功率可调节；

⑧ 提供出色的噪音抑制处理；

( 注：最大支持频率为 514MHz-596MHz，96 个无线频道在此频率范围中

选择，会存在部分频率没有利用的情况。)

警告

请勿私自拆卸产品，如产品出现故障须由本公司或授权的维修人员进

行检查维修。

请保持干燥∶请勿用湿手接触产品，亦不可将产品浸入水中或暴露于

雨中。

请勿让儿童接触本产品。

请勿在易燃易爆环境中使用。在这些场合下，请注意相关警告标识。

请勿放置在超过 40 度的高温环境中。

若发生任何故障，请立即关闭电源。

使用电池的注意事项∶

产品结构

设置步骤

组别/频道设置：

1.进入设置模式前，将Lock锁定开关按键拨至OFF;

2.双击电源键进入设置界面∶出现跳闪后，可以单击或长按进行设置GRP，双击则切换设

置CH，再次双击电源键即可退出设置。

- 组别GRP∶有A/B两组可选。

- 频道CH∶A/B两组各有01-48个频道可选。

注∶进入设置时，如果15秒不操作则自动回到主屏幕。

使用说明

WH-M1作为Godox的一款UHF无线产品，可与Godox同类型无线产品搭

配使用。WH-M1与Godox UHF无线麦克风系统WMicS1组合使用示例∶

操作步骤

按箭头方向转动并向下拉动手柄，在电池槽内插入新的两节

AA电池（电池需自行购买）；

按电源键打开WH-M1；

将锁定开关设置为ON或OFF；

将RF功率设置为HIGH或LOW；

打开接收器与WH-M1设置相同的组别和频道；

顺时针方向合上手柄，开始使用WH-M1。

使用时，请将WH-M1和接收器设置相同的GRP和CH。接收器设置请查收

UHF无线麦克风系统WMicS1说明书。

(更多组合信息，请登录Godox网站查看最新动态。)

WH-M1 RX1

规格参数

型号

频道组

频道数

RF频率范围

振荡器类型

音频频率范围

声音延迟

天线

电池

工作温度范围

储存温度范围

信噪比

失真

尺寸

重量

WH-M1

A/B

96（A组48 B组48）

514MHz-596MHz

晶体控制锁相环合成器

40Hz-18KHz

12ms

1/4λ

两节AA(5号)电池

0℃-40℃

-10℃-40℃

＞70dB

≤0.5%

260x55x55mm

345g（不含电池）

WH-M1 *1

RX1 *1

WH-M1 WH-M1 RX1

WH-M1 *2

RX1 *1

WH-M1 TX1 RX1

WH-M1 *1

WmicS1 Kit 1 *1

Produkspesifikasjoner

Merke:	Godox
Kategori:	Mikrofon
Modell:	WH-M1
Innebygd skjerm:	Ja
Strømkilde:	Batteri
Tilkoblingsteknologi:	Trådløs
Batteritype:	AA
Produktfarge:	Sort
Antall støttede batterier:	2
Skjermtype:	OLED
Batteriliv (maks.):	8 timer
Formfaktor:	Håndholdt sender
Modell/Type:	Scene/opptreden
Mikrofondemping:	Ja
Operativ frekvenstype:	Ultra høy frekvens (UHF)
