Side 1/50

IO 00393/1

Emfang

EFS 60-01 MTI X,

EFS 90-01 MTI X

INSTRUKCJA OBSŁUGI

BETJENINGSVEJLEDNING

IO 00393/3

Til lykke med dit nye GRAM emfang

Emfanget er specielt udviklet og udført for at opfylde dine forventninger. De

anvendte konstruktionsløsninger samt brug af den nyeste produktionsteknologi

sikrer emfangets høje funktionalitet og æstetik.

Du bedes læse denne betjeningsvejledning grundigt igennem, inden du

begynder at installere emfanget. Derved undgår du fejlinstallering og

fejlbetjening af emfanget.

Vi håber, at du bliver tilfreds med dit nye GRAM produkt.

INDHOLDSFORTEGNELSE

I Generelle oplysninger

II Komponenter

III Tekniske data

IV Drift

V Montage

1. Montering af vægbeslaget

2. Montering af emfang

2. Elektrisk tilslutning og funktionstest

3. Indstilling af emfangets driftsmåde

3.1. Indstilling af drift med aftræk

3..2. Indstilling af drift med recirkulation

3..3 Ventilatorhastigheder

VI Betjening og vedligeholdelse

1. Sikkerhed

2. Betjening

2.1. Betjeningspanel

2.2. Automatikprogram

3. Vedligeholdelse

3.1. Metalfedtfiltre

3.2. Kulfilter

3.3. Lys

3.4. Rengøring

IO 00393/3

I Generelle oplysninger

Emfanget er bestemt til at fjerne den em, der opstår i forbindelse med madlavning.

Det kræver, at du installerer en aftræksledning til det fri. Ledningen (som kan være

et rør med en diameter på 150 eller 120mm) må ikke være længere end 4-5 m. Hvis

du installerer et aktivt kulfilter, kan emfanget benyttes til recirkulation. Hvis det er

tilfældet behøver du ikke at installere noget aftræksrør til det fri.

Emfanget har 4 ventilationshastigheder og lys, som kan tændes, uden at emfanget er

i brug.

Emfanget er beregnet til montering på en lodret væg over et gas- eller elkomfur.

II Komponenter

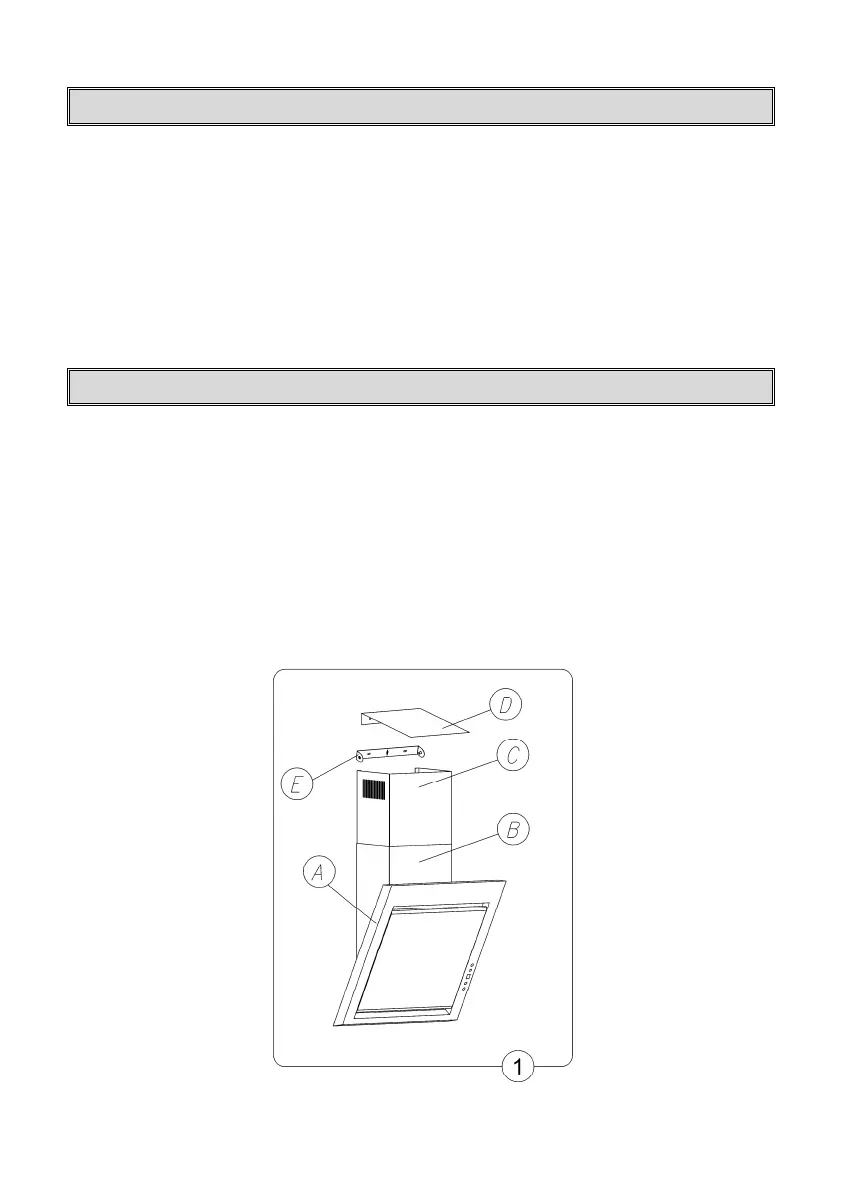

Emfanget består af følgende omponenter (fig. 1):

1. Emfang A, med lys og motor

2. Øverste og nederste skorstensdel C og B

3. Beslag til øverste skorstensdel E

4. Kontraspjæld D

5. Rawplugs

Produkspesifikasjoner

Merke:	Gram
Kategori:	eksoshette
Modell:	EFS 90-01 MTI X
Innebygd skjerm:	Ja
Timer:	Ja
Bredde:	900 mm
Dybde:	500 mm
Årlig energiforbruk:	69 kWh
Støynivå:	56 dB
Type fettfilter:	Metall
Høyde (min):	920 mm
Antall filtre:	1 stykker
AC-inngangsspenning:	230 V
AC-inngangsfrekvens:	50 Hz
Energieffektivitetsskala:	A+ til F
Kabellengde:	1.5 m
Produktfarge:	Black, Stainless steel
Slår seg automatisk av:	Ja
Modell/Type:	Veggmonterbar
Antall pærer:	2 ampuller
Strøm:	10 A
Belysning:	156 lx
Tilkoblet nettbelastning:	220 W
Type utvinning:	Ducted/Resirkulerende
Høyde (max):	1260 mm
Maksimal utvinningskraft:	652 m³/t
Antall hastighetsnivåer:	4
Lyspæretype:	LED
Lampestyrke:	6 W
Fluid dynamisk effektivitet klasse:	B
Belysning efiktivitets klasse:	B
Fettfiltrering effektivitetsklasse:	E
Støynivå (høy hastighet):	56 dB
Diameter på avtrekkstilkobling:	150 mm
Avgassplassering:	Topp
Minimum avstand fra gas-komfyr:	650 mm
Minimum avstand fra elektrisk-komfyr:	450 mm
Filterrengjøringsindikator:	Ja
Kontrollventil:	Ja
