Side 1/13

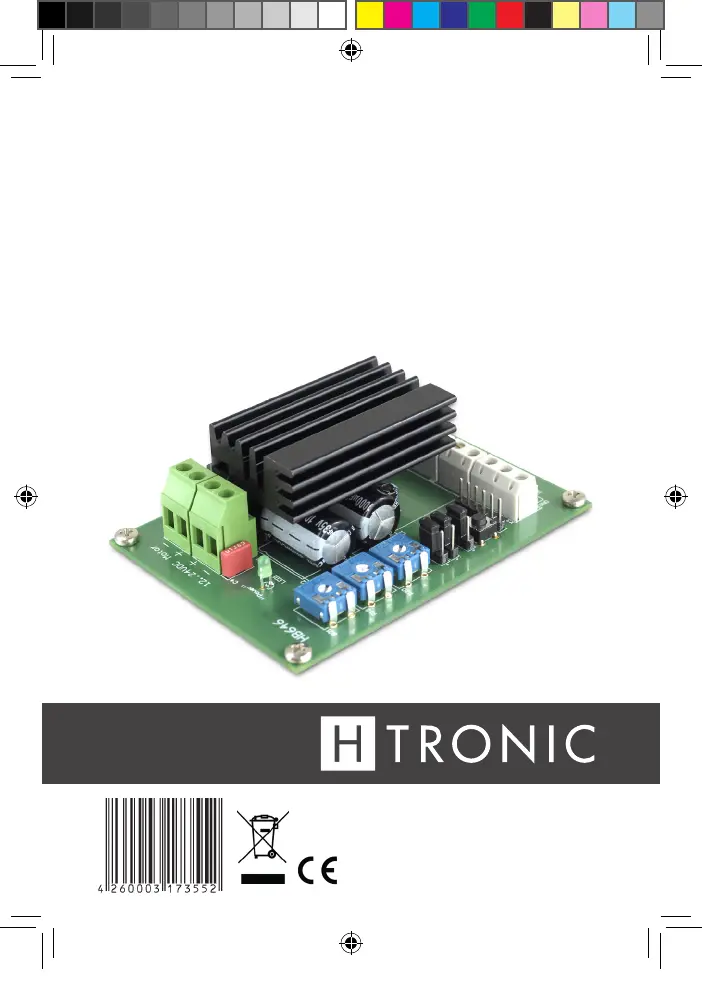

Art.- Nr. 1 19 15 10
www.h-tronic.de
DREHZAHLREGLER
12/24VDC 10A
Anleitung_Drehzahlsteller_HB646.indd 1 18.03.14 20:25
12/24VDC 10 ADrehzAhlreGler
32
DREHZAHLREGLER
12/24VDC 10A
Art.- Nr. 1 19 15 10
DIESER DREHZAHLREGLER WURDE SPEZIELL FÜR NIEDER-
SPANNUNGS-ELEKTROMOTOREN ENTWICKELT. Die Haupteinsatz-
gebiete sind: Stufenlose Drehzahlregelung von Gleichstrombohrmaschinen,
Modellautos, Scheibenwischermotoren sowie für Elektrowerkzeuge. Aufgrund
der Puls-Breitensteuerung, die mit einer Frequenz ca. 20 kHz arbeitet, bleibt
die Verlust leistung selbst bei niedrigen Drehzahlen gering. Durch die Verwen-
dung eines MOSFET-Transistors lässt sich der Ausgangsstrom von 0 bis 10 A
stufenlos mit einem Potentiometer einstellen, wobei die Elektronik bei plötz-
lichem Blockieren des Motors geschützt ist. Der Einstellbereich des Motors
erstreckt sich vom völligen Stillstand bis zur maximalen Drehzahl. Mit einem
weiteren Potentiometer bietet das Gerät eine Möglichkeit lastunabhängige
Drehzahlstabilisierung einzustellen. Damit werden Drehmoment- und Drehzahl-
verluste bei höheren Lasten vermieden und ein gleichmäßiger Motorlauf auch
bei niedrigen Drehzahlen erreicht. Das Gerät kann auch für eine externe Steu-
erung (externes Potentiometer oder externe Spannung) konfiguriert werden.
D
MERKMALE
– Hohe Taktfrequenz (ca. 20kHz), dadurch geräuscharmer Betrieb
– Hoher Wirkungsgrad durch Verwendung von Power MOSFET
– Externe Steuerung möglich (mit einer Steuerungsspannung 0…5VDC
bzw. 0…10VDC oder mit einem externen Potentiometer).
– Strombegrenzung einstellbar
– Einstellbare „R x I“- Kompensation (Lastkompensation)
– Elektronischer Kurzschluss- und Überlastungsschutz
– Für Hutschienenmontage vorbereitet (Hutschienengehäuse optional).
– Kompakte Abmessungen
INHALT
Bedienungsanleitung deutsch
1. Bestimmungsgemäße Verwendung ...................................................5
2. Betriebsbedingungen.....................................................................5
3. Hinweise zum Einsatz der Motorregelkarte ........................................6
4. Inbetriebnahme ............................................................................9
5. Bedienungselemente und deren Bedeutung ...................................... 10
6. Störung.....................................................................................12
7. Garantie ................................................................................... 12
8. Hinweise zum Umweltschutz .........................................................13
English manual (page 14)
1. Designated use ..........................................................................16
2. Operating conditions ..................................................................16
3. Directions on the Control Card PCB ...............................................17
4. Potentiometer and Function ...........................................................19
5. Operating the controller ............................................................... 20
6. Trouble shooting .........................................................................21
7. Guarantee ................................................................................22
8. Environment ............................................................................... 23
Anleitung_Drehzahlsteller_HB646.indd 2-3 18.03.14 20:25
