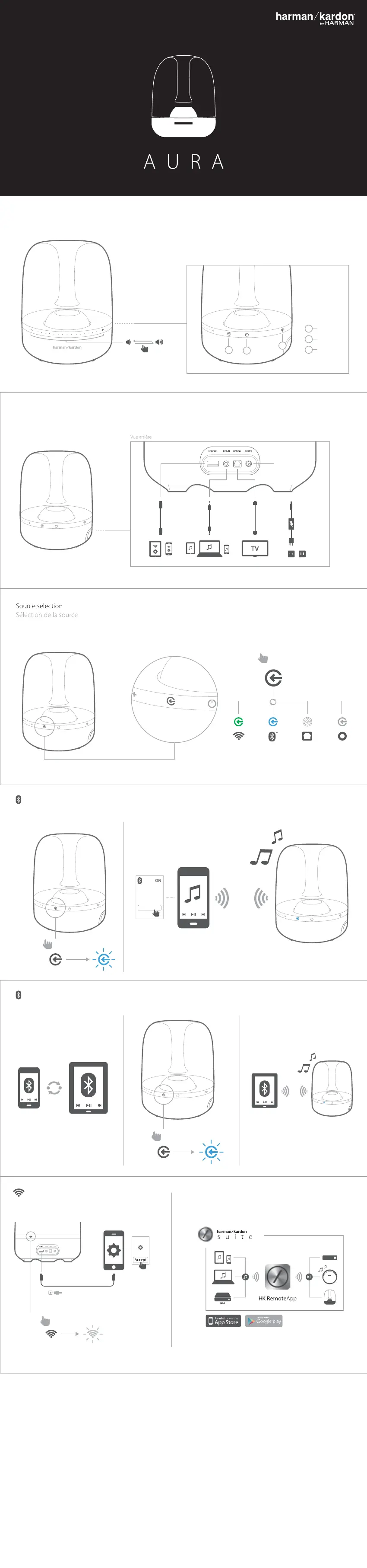

Quick Start Guide

Guide de demarrage rapide

Connectors

Bluetooth

Guide de demarrage rapide

Buttons

Guide de demarrage rapide

OPTICAL AUX INWi-Fi BLUETOOTH

iOS

HK AURA

0.5 sec

3 sec

0.5 sec

Source

WiFi

ON/OFF

Side view

Vue de côté

Rear view

Bluetooth - reset

WiFi

EN : User Manual is available on www.harmankardon.com

FR : Manuel de l’utilisateur est disponible sur www.harmankardon.com

ES : Manual de usuario está disponible en www.harmankardon.com

PT : Manual disponível na www.harmankardon.com

DE : Bedienungsanleitung ist auf www.harmankardon.com

IT : Manuale utente è disponibile sul www.harmankardon.com

NL : Gebruikershandleiding is beschikbaar op www.harmankardon.com

NO : Brukerveiledning er tilgjengelig på www.harmankardon.com

FI : Käyttöohje on saatavana www.harmankardon.com

RU : Руководство пользователя доступно на

www.harmankardon.com

SV : Bruksanvisning ﬁnns på www.harmankardon.com

DA : Brugervejledning er tilgængelig på www.harmankardon.com

JP : ユーザーマニュアルで提供されています

www.harmankardon.com

KO : 사용자 설명서에서 사용할 수 있습니다

www.harmankardon.com

CHS : 用户手册 www.harmankardon.com

CHT : 用戶手冊 www.harmankardon.com

• Power supply: 19VDC, 3A

• Power consumption: 57W maximum, <0.5W eco-standby mode

• Transducers: 4.5”(112mm) for Woofer, 1.5”(40mm) for Tweeter.

• Ampliﬁer power: 1x30W + 2x15W

• Frequency response: 50Hz - 20KHz

• Signal-to-noise ratio: 80dB at 30W(woofer), 80dB @15W(tweeter)

• Bluetooth transmitter frequency range: 2.402 - 2.480GHz

• Bluetooth transmitter power: Max 4dBm

• Bluetooth transmitter modulation: GFSK, p/4 DQPSK, 8DPSK

• Airplay transmitter Frequency range: 2412MHz~2472MHz (2.4GHz ISM

Band, USA 11 Channels, Europe 13 Channels)

• Airplay Transmitter power: <20dBm

• Airplay transmitter Modulation: 802.11b:DSSS (DBPSK, DQPSK, CCK) ;

802.11g:OFDM (BPSK, QPSK, 16QAM, 64QAM);

• Airplay network compatibility: 802.11b/g

• Alimentation : 19 VCC, 3 A

• Consommation électrique : 57 W maximum, <0,5 W en mode veille éco

• Transducteurs : 112 mm (4,5") pour les graves, 40 mm (1,5") pour les aigus.

• Puissance de l'ampliﬁcateur : 1 x 30 W + 2 x 15 W

• Réponse en fréquence : 50 Hz à 20 kHz

• Rapport signal sur bruit : 80 dB à 30 W (graves), 80 dB à 15 W (aigus)

• Plage de fréquences de l'émetteur Bluetooth : 2,402 - 2,480 GHz

• Puissance de l'émetteur Bluetooth : Max 4 dBm

• Modulation de l'émetteur Bluetooth : GFSK, p/4 DQPSK, 8 DPSK

• Bande de fréquences de l'émetteur Airplay : 2412 MHz ~ 2472 MHz

(bande ISM 2,4 GHz, USA 11 canaux, Europe 13 canaux)

• Puissance de l'émetteur Airplay : < 20 dBm

• Modulation de l'émetteur Airplay : 802.11 b : DSSS (DBPSK, DQPSK,

CCK); 802.11 g : OFDM (BPSK, QPSK, 16QAM, 64QAM);

• Compatibilité du réseau Airplay : 802.11 b/g

• Alimentación: 19 VCC, 3A

• Consumo de energía: 57 W máximo, <0,5 W en modo eco-standby

• Transductores: 4,5" (112 mm) para el woofer, 1,5" (40 mm) para el

tweeter.

• Potencia de ampliﬁcación: 1 x 30 W + 2 x 15 W

• Intervalo de frecuencias: 50 Hz - 20 KHz

• Relación señal-ruido: 80 dB a 30 W (woofer), 80 dB @15 W (tweeter)

• Alcance de frecuencia del transmisor Bluetooth: 2,402 – 2.480 GHz

• Potencia del transmisor Bluetooth: Máximo 4 dBm

• Modulación del transmisor Bluetooth: GFSK, p/4 DQPSK, 8 DPSK

• Alcance de frecuencia del transmisor AirPlay: 2412 MHz~2472 MHz

(Banda 2,4 GHz ISM, EE.UU. 11 Canales, Europa 13 Canales)

• Potencia del transmisor AirPlay: < 20 dBm

• Modulación del transmisor AirPlay: 802,11 b: DSSS (DBPSK, DQPSK,

CCK); 802.11 g: OFDM (BPSK, QPSK, 16QAM, 64QAM);

• Compatibilidad de red AirPlay: 802.11 b/g

• Fonte de alimentação: 19 VCC, 3 A

• Consumo de energia: 57 W no máximo, <0,5 W no modo de

espera-poupança

• Transdutores: 112 mm (4,5") para Woofer, 40 mm (1,5") para Tweeter

• Potência do ampliﬁcador: 1 x 30 W + 2 x 15 W

• Resposta em frequência: 50 Hz – 20 KHz

• Relação sinal/ruído: 80 dB a 30 W (woofer), 80 dB @ 15 W (tweeter)

• Gama de frequências do transmissor Bluetooth: 2,402 – 2,480 GHz

• Potência do transmissor Bluetooth: Máx. 4 dBm

• Modulação do transmissor Bluetooth: GFSK, p/4 DQPSK, 8DPSK

• Gama de frequências do transmissor AirPlay: 2412 MHz~2472 MHz

(Banda ISM 2,4 GHz, 11 Canais EUA, 13 Canais Europa)

• Potência do transmissor AirPlay: <20 dBm

• Modulação do transmissor AirPlay: 802.11 b: DSSS (DBPSK, DQPSK,

CCK); 802.11 g: OFDM (BPSK, QPSK, 16QAM, 64QAM)

• Compatibilidade de rede AirPlay: 802.11 b/g

• Energieversorgung: 19 VDC, 3 A

• Energieverbrauch: 57 W Maximum, <0,5 W Eco-Standby-Modus

• Signalumwandler: 4,5'' (112 mm) Tieftöner, 1,5'' (40 mm) Hochtöner.

• Verstärkerleistung: 1x 30 W + 2x 15 W

• Frequenzbereich: 50 Hz – 20 kHz

• Rauschabstand: 80 dB bei 30 W (Tieftöner), 80 dB bei 15 W (Hochtöner)

• Frequenzbereich für die Bluetooth-Übertragung: 2,402 - 2,480 GHz

• Bluetooth-Übertragungsleistung: Max. 4 dBm

• Bluetooth-Übertragungsmodulation: GFSK, p/4 DQPSK, 8 DPSK

• Frequenzbereich für die AirPlay-Übertragung: 2412–2472 MHz (2,4

GHz ISM-Band, USA 11 Kanäle, Europa 13 Kanäle)

• AirPlay-Sendeleistung: <20 dBm

• AirPlay-Sendermodulation: 802.11 b: DSSS (DBPSK, DQPSK, CCK);

802.11 g: OFDM (BPSK, QPSK, 16QAM, 64QAM);

• Airplay-Netzwerkkompatibilität: 802.11 b/g

• Alimentazione: 19VCC, 3A

• Consumo di corrente: 57W massimo, <0,5W modalità eco-standby

• Trasduttori: 4,5" (112mm) per Woofer, 1,5" (40mm) per Tweeter.

• Potenza dell'ampliﬁcatore: 1 x 30W + 2 x 15W

• Risposta di frequenza: 50Hz – 20KHz

• Rapporto segnale-rumore: 80dB a 30W (woofer), 80dB a 15W (tweeter)

• Intervallo di frequenza del trasmettitore Bluetooth: 2,402 - 2,480GHz

• Potenza del trasmettitore Bluetooth: Max 4dBm

• Modulazione del trasmettitore Bluetooth: GFSK, p/4 DQPSK, 8DPSK

• Intervallo di frequenza del trasmettitore Airplay: 2412MHz~2472MHz

(Banda ISM da 2,4GHz, USA 11 canali, Europa 13 canali)

• Potenza del trasmettitore Airplay: <20dBm

• Modulazione del trasmettitore Airplay: 802.11 b: DSSS (DBPSK, DQPSK,

CCK); 802.11g: OFDM (BPSK, QPSK, 16QAM, 64QAM);

• Compatibilità di rete Airplay: 802.11b/g

• Voeding: 19VDC, 3A

• Stroomverbruik: 57W maximaal, <0,5W eco-standby modus

• Transducers: 4,5'' (112mm) voor Woofer, 1,5'' (40mm) voor Tweeter

• Versterkervermogen: 1x30W + 2x15W

• Frequentiebereik: 50Hz - 20KHz

• Signaal-ruisverhouding: 80dB bij 30W(woofer), 80dB @15W(tweeter)

• Bluetooth transmitterfrequentiebereik: 2.402 - 2.480GHz

• Bluetooth transmittervermogen: Max 4dBm

• Bluetooth transmittermodulatie: GFSK, p/4 DQPSK, 8DPSK

• Airplay transmitter Frequentiebereik: 2412MHz~2472MHz (2.4GHz ISM

Band, VS 11 kanalen, Europa 13 kanalen)

• Airplay Transmitter vermogen: <20dBm

• Airplay transmitter modulatie: 802.11 b: DSSS (DBPSK, DQPSK, CCK);

802.11g: OFDM (BPSK, QPSK, 16QAM, 64QAM);

• Airplay netwerk compatibiliteit: 802.11 b/g

• Strømforsyning: 19 VDC, 3 A

• Strømforbruk: 57 W maksimum, < 0,5 W øko-ventemodus

• Signalomformere: 4,5" (112 mm) for basshøyttaler, 1,5" (40 mm) for

diskanthøyttaler.

• Forsterkereﬀekt: 1 x 30 W + 2 x 15 W

• Frekvensrespons: 50 Hz – 20 KHz

• Signal-til-støy-forhold: 80 dB ved 30 W (basshøyttaler), 80 dB @15

W(diskanthøyttaler)

• Frekvensområde for Bluetooth-sender: 2,402 - 2,480 GHz

• Strøm for Bluetooth-sender: Maks 4 dBm

• Modulasjon for Bluetooth-sender: GFSK, p/4 DQPSK, 8DPSK

• Frekvensområde for Airplay-sender: 2412 MHz ~ 2472 MHz (2,4 GHz

ISM-bånd, USA 11 kanaler, Europa 13 kanaler)

• Strøm for Airplay-sender: < 20 dBm

• Modulasjon for Airplay-sender: 802,11 b: DSSS (DBPSK, DQPSK, CCK);

802,11 g: OFDM (BPSK, QPSK, 16 QAM, 64 QAM);

• Nettverkskompatibilitet for Airplay: 802,11 b/g

• Virransyöttö: 19 VDC, 3 A

• Virrankulutus: maks. 57 W, < 0,5 W valmiustilassa

• Muuttimet: 4,5'' (112 mm) bassoelementti, 1,5'' (40 mm) diskanttiele-

mentti.

• Vahvistimen teho: 1 x 30 W + 2 x 15 W

• Taajuusvaste: 50 Hz - 20 KHz

• Signaali-kohina-suhde: 80 dB arvossa 30 W (bassoelementti), 80 dB @

15 W (diskanttielementti)

• Bluetooth-lähettimen taajuusväli: 2,402 - 2,480 GHz

• Bluetooth-lähettimen teho: Maks. 4 dBm

• Bluetooth-lähettimen modulaatio: GFSK, p/4 DQPSK, 8 DPSK

• Airplay-lähettimen taajuusväli: 2412 MHz ~ 2472 MHz (2,4 GHz ISM

kaista, USA 11 kanavaa, Eurooppa 13 kanavaa)

• Airplay-lähettimen teho: < 20 dBm

• Airplay-lähettimen modulaatio: 802.11 b: DSSS (DBPSK, DQPSK, CCK);

802.11 g: OFDM (BPSK, QPSK, 16QAM, 64QAM);

• Airplay-verkon yhteensopivuus: 802.11 b/g

• Источник питания: 19 В постоянного тока, 3 A

• Потребляемая мощность: 57 Вт максимум, <0,5 Вт в экономичном

режиме ожидания

• Преобразователи: 112 мм (4,5”) для вуфера, 40 мм (1,5”) для

высокчастотного динамика.

• Мощность усилителя: 1 x 30 Вт + 2 x 15 Вт

• Частотная характеристика: 50 Гц-20 кГц

• Отношение "сигнал-шум": 80 дБ при 30 Вт (вуфер), 80 дБ при 15 Вт

(высокочаст. динамик)

• Частотный диапазон передатчика Bluetooth: 2,402–2,480 ГГц

• Мощность передатчика Bluetooth: Макс. 4 дб/мВт

• Модуляция передатчика Bluetooth: гаусс. част. модул., π/4

относ. квадрат. фаз. модул. относ. восьмер. фаз. модул.

• Частотный диапазон передатчика Airplay: 2412 МГц~2472 МГц (2,4

ГГЦ диапазон ISM, США 11 каналов, Европа 13 каналов)

• Мощность передатчика Airplay: <20 дБ/мВт

• Модуляция передатчика Airplay: 802,11.11b:DSSS (относит. дв. фаз.

модул., относ. квадрат. фаз. модул., модул. дополн. кода);

802.11g:OFDM (дв. фаз. модул., квадр. фаз. модул., 16-квадрат. ампл.

модул., 64-квадрат. ампл. модул.);

• Стандарт совместимости сети Airplay: 802.11 b/g

• Strömförsörjning: 19 VDC, 3 A

• Strömförbrukning: 57 W max, <0,5W eko-standby

• Element: 4,5” (112 mm) woofer, 1,5” (40 mm) diskant

• Förstärkareﬀekt: 1 x 30 W + 2 x 15 W

• Frekvensomfång: 50 Hz–20 kHz

• Signal-brus-förhållande: 80 dB @ 30 W (woofer), 80 dB @ 15 W(diskant)

• Bluetooth-sändarens frekvensomfång: 2.402–2.480 GHz

• Bluetooth-sändarens eﬀekt: Max 4 dBm

• Bluetooth-sändarens modulering: GFSK, π/4 DQPSK, 8DPSK

• AirPlay-sändarens frekvensomfång: 2412 MHz~2472 MHz (2.4 GHz

ISM-band, USA 11-kanaler, Europa 13-kanaler)

• AirPlay-sändarens eﬀekt: <20 dBm

• AirPlay-sändarens modulering: 802.11b:DSSS (DBPSK, DQPSK, CCK);

802.11g:OFDM (BPSK, QPSK, 16QAM, 64QAM);

• AirPlay nätverkskompatibilitet: 802.11 b/g

• Strømforsyning: 19 VDC, 3 A

• Strømforbrug: 57 W maks., < 0,5 W eco-standby

• Transducere: 4,5" (112 mm) for woofer, 1,5" (40 mm) for tweeter.

• Forstærkereﬀekt: 1x30 W + 2x15 W

• Frekvensområde: 50 Hz - 20 KHz

• Signal til støj-forhold: 80 dB ved 30 W(woofer), 80 dB ved 15

W(tweeter)

• Frekvensområde for Bluetooth-transmitter: 2,402-2,480 GHz

• Bluetooth-sendeeﬀekt: Maks. 4 dBm

• Bluetooth-sendemodulation: GFSK, π/4 DQPSK, 8DPSK

• Frekvensområde for Airplay-transmitter: 2412-2472 MHz (2.4 GHz

ISM-bånd, USA: 11 kanaler, Europa: 13 kanaler)

• Airplay-sendeeﬀekt: <20 dBm

• Airplay-sendemodulation: 802.11 b: DSSS (DBPSK, DQPSK, CCK); 802.11

g: OFDM (BPSK, QPSK, 16QAM, 64QAM);

• Airplay-netværkskompatibilitet: 802.11 b/g

• 電源：直流19V、3A

• 消費電力：最大57W、エコスタンバイモード時0.5W未満

• トランスデューサー：ウーファー用4.5"(112mm)、ツイーター用

1.5"(40mm)。

• アンプ出力：1x30W+2x15W

• 周波数特性：50Hz〜20KHz

• S/N比：80dBat30W(ウーファー)、80dB@15W(ツイーター)

• Bluetoothトランスミッター周波数帯域：2.402GHz〜2.480GHz

• Bluetoothトランスミッター出力：最大4dBm

• Bluetoothトランスミッター変調：GFSK、π/4DQPSK、8DPSK

• Airplayトランスミッター周波数帯域：2412MHz~2472MHz(2.4GHz

ISMバンド、USA11チャンネル、Europe13チャンネル)

• Airplayトランスミッター出力：<20dBm

• Airplayトランスミッター変調：802.11b:DSSS(DBPSK,DQPSK,CCK);

802.11g:OFDM(BPSK,QPSK,16QAM,64QAM);

• Airplayネットワークの互換性：802.11b/g

•

전원 공급 장치:

19VDC, 3A

•

소비 전력: 최대

57W

, 에코 대기 모드에서

<0.5W

•

변환기: 우퍼

4.5"(112mm)

, 스위터

1.5"(40mm).

•

앰프 출력:

1 x30W + 2x15W

•

주파수 응답:

50Hz ~ 20KHz

•

신호 대 잡음비:

30W

에서

80dB

(우퍼),

15W

에서

80dB

(트위터)

•

블루투스 송신기 주파수 범위:

2.402 ~ 2.480GHz

•

블루투스 송신기 출력: 최대

4dBm

•

블루투스 송신기 변조:

GFSK, p/4 DQPSK, 8DPSK

•

Airplay 송신기 주파수 범위:

2412MHz~2472MHz(2.4GHz ISM

대역,

미국

채널, 유럽

채널)

• Airplay

송신기 출력:

<20dBm

• Airplay

송신기 변조:

802.11 b:DSSS(DBPSK, DQPSK, CCK);

802.11g:OFDM(BPSK, QPSK, 16QAM, 64QAM);

• Airplay

네트워크 호환성:

802.11 b/g

CHS

• 电源：19VDC，3A

• 功耗：最大57W，环保待机模式<0.5W

• 换能器：低音扬声器4.5"(112mm)，高音扬声器1.5"(40mm)。

• 功放功率：1x30W+2x15W

• 频率响应：50Hz-20KHz

• 信噪比：30W（低音扬声器）时80dB，15W时80dB

（高音扬声器）

• 蓝牙发射器频率范围：2.402-2.480GHz

• 蓝牙发射器功率：最大4dBm

• 蓝牙发射器调制：GFSK, p/4DQPSK, 8DPSK

• Airplay发射器频率范围：2412MHz~2472MHz（2.4GHzISM频带，

美国11个频道，欧洲13个频道）

• Airplay发射器功率：<20dBm

• Airplay发射器调制：802.11b：DSSS(DBPSK,DQPSK,CCK)；802.11g：

OFDM(BPSK,QPSK,16QAM,64QAM)；

• Airplay 网络兼容性：802.11b/g

CHT

• 電源：19VDC，3A

• 功耗：57W 最大值，<0.5W 生態待命模式

• 轉換器：低音喇叭，4.5"(112mm)；高音喇叭，1.5"(40mm)

• 放大器功率：1 x30W + 2x15W

• 頻率回應：50Hz - 20KHz

• 雜訊比：80dB @30W（低音喇叭），80dB @15W

（高音喇叭）

• Bluetooth 發射機頻率範圍：2.402 - 2.480GHz

• Bluetooth 發射機功率：最大值 4dBm

• Bluetooth 發射機調變：GFSK、p/4 DQPSK、8DPSK

• Airplay 發射機頻率範圍：2412MHz~2472MHz（2.4GHz ISM 頻帶、

美國 11 個頻道、歐洲 13 個頻道）

• Airplay 發射機功率：<20dBm

• Airplay 發射機調變：802.11 b:DSSS（DBPSK、DQPSK、CCK）；

802.11g:OFDM（BPSK、QPSK、16QAM、64QAM）；

• Airplay 網路相容性：802.11 b/g

Produkspesifikasjoner

Merke:	Harman Kardon
Kategori:	Høyttaler
Modell:	Aura
Bruksanvisning:	Ja
Bluetooth:	Ja
Tilkoblingsteknologi:	Trådløs
Volumkontroll:	Digitalt
Anbefalt bruk:	Andre
Impedans:	- Ω
Høyttalerplassering:	Bord bokhylle
Basshøyttaler:	Ja
Diskanthøyttaler:	Ja
AirPlay:	Ja
Produktfarge:	Hvit
Kabler inkludert:	AC
Hurtigstartsguide:	Ja
Lyd-utgang kanaler:	- kanaler
RMS-rangert strøm/utgangseffekt:	- W
Guide for hurtiginstallering:	Ja
Antall drivere:	7
Frekvensrekkevidde:	50 - 20000 Hz
Sensitivitet/følsomhet:	93 dB
Diskanthøyttalerens diameter:	1.5 "
Basshøyttalerens diameter (imperisk):	4.5 "
Diameter på mellomtone-driver (imperisk):	1.5 "
Antall basshøyttalerdrivere:	1
