Harman Kardon AVR 161 Bruksanvisning

Harman Kardon Mottaker AVR 161

Les nedenfor 📖 manual på norsk for Harman Kardon AVR 161 (52 sider) i kategorien Mottaker. Denne guiden var nyttig for 4 personer og ble vurdert med 4.5 stjerner i gjennomsnitt av 2 brukere

Last ned PDF

Side 1/52

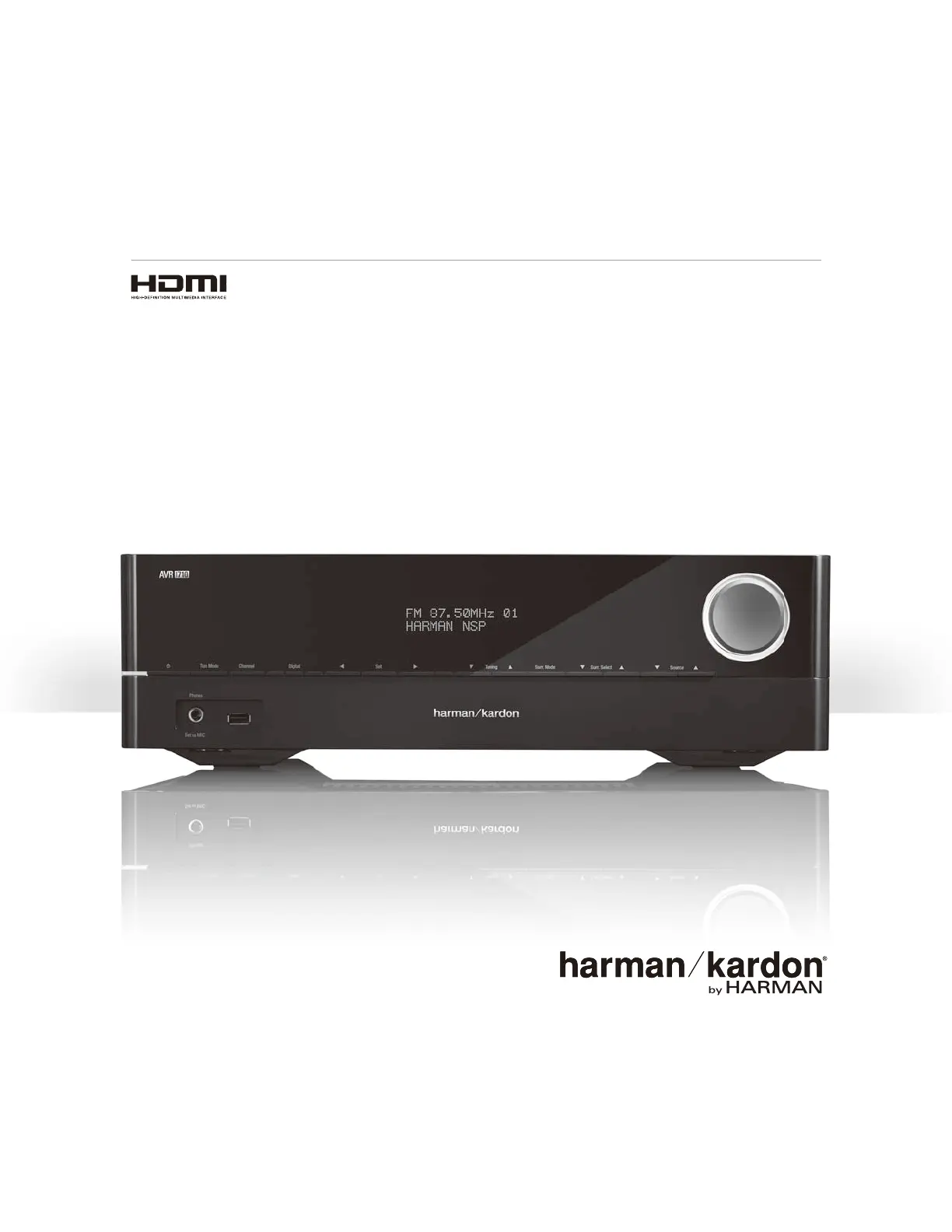

Audio/video-receiver

AVR 1710, AVR 171, AVR 171/230C

AVR 1610, AVR 161, AVR 161/230C

Brugervejledning

AVR

Indholdsfortegnelse

INDLEDNING 3

MEDFØLGENDE TILBEHØR 3

VIGTIGE SIKKERHEDSOPLYSNINGER 3

PLACERING AF AVR-ENHEDEN 3

KNAPPER PÅ FRONTPANELET 4

STIK PÅ BAGPANELET 6

FUNKTIONER PÅ SYSTEMETS FJERNKONTROL 8

INTRODUKTION TIL HJEMMEBIOGRAF 10

TYPISK HJEMMEBIOGRAFSYSTEM 10

FLERKANALSLYD 10

SURROUND-TILSTANDE 10

PLACERING AF HØJTALERE 11

PLACERING AF VENSTRE, CENTER- OG HØJRE HØJTALERE 11

PLACERING AF SURROUNDHØJTALERE I ET 5.1-KANALS

SYSTEM 11

KUN AVR 1710/AVR 171: PLACERING AF

SURROUNDHØJTALERE I ET 7.1-KANALS SYSTEM 11

KUN AVR 1710/AVR 171: PLACERING AF

FRONTHØJDEHØJTALERE I ET 7.1-KANALS SYSTEM 11

PLACERING AF SUBWOOFER 11

FORSKELLIGE TYPER HJEMMEBIOGRAFSYSTEMTILSLUTNINGER 12

HØJTALERTILSLUTNINGER 12

SUBWOOFERTILSLUTNINGER 12

KILDEENHEDSTILSLUTNINGER 12

BILLEDTILSLUTNINGER 13

RADIOTILSLUTNINGER 14

NETVÆRKSSTIK 14

USB-PORT 14

SÅDAN FORETAGES TILSLUTNINGER 14

TILSLUTNING AF HØJTALERE 14

TILSLUTNING AF SUBWOOFER 15

TILSLUT DIT TV ELLER DIN SKÆRM 15

TILSLUTNING AF LYD- OG VIDEOKILDEENHEDER 16

USB- OG IOS-ENHEDER 18

TILSLUTNING AF HJEMMENETVÆRK 18

TILSLUTNING AF RADIOANTENNERNE 18

TILSLUTNING AF IR-UDSTYR 20

TILSLUTNING AF TRIGGERUDGANG 20

TILSLUTNING AF STRØMMEN 20

KONFIGURATION AF FJERNBETJENINGEN 21

INSTALLATION AF BATTERIERNE I FJERNBETJENINGEN 21

PROGRAMMERING AF FJERNBETJENINGEN TIL STYRING AF

DINE KILDEENHEDER OG DIT TV 21

OPSÆTNING AF AVR-ENHEDEN 22

TÆND AVR-ENHEDEN 22

BRUG AF SKÆRMMENU 22

KONFIGURATION AF AVR-ENHEDEN TIL HØJTALERNE 22

OPSÆTNING AF KILDEENHEDER 23

KONFIGURATION AF NETVÆRKET 24

BETJENING AF AVR-ENHEDEN 25

HARMAN REMOTE APP 25

INDSTILLING AF LYDSTYRKEN 25

SÅDAN SLÅS LYDEN TIL OG FRA 25

LYTNING MED HOVEDTELEFONER 25

VALG AF EN KILDE 25

VALG AF SURROUND-TILSTAND 26

LYTNING AF FM- OG AM-RADIO 26

LYTNING AF MEDIER PÅ EN USB-ENHED 27

LYTNING AF EN IPOD/IPHONE/IPAD-ENHED 27

SÅDAN LYTTER DU TIL VTUNER (INTERNETRADIO) 28

LYTNING AF MEDIER VIA ET HJEMMENETVÆRK 28

AFSPILNING AF MEDIER FRA EN ROKU STREAMING STICK 29

AVANCEREDE FUNKTIONER 29

LYDBEHANDLING OG SURROUNDSOUND 29

MANUEL HØJTALERKONFIGURATION 30

LYTNING I ZONE 2 33

SYSTEMINDSTILLINGER 34

SLEEPTIMER 34

NULSTILLING AF PROCESSOR 34

FEJLFINDING 35

SPECIFIKATIONER 36

APPENDIKS 37

DANSK

AVR

Indledning, Medfølgende tilbehør, Vigtige

sikkerhedsoplysninger og Placering af AVR-enheden

Indledning

Tak, fordi du valgte dette Harman Kardon-produkt!

I mere end 50 år har Harman Kardons mission været at dele en passion for musik.

og underholdning ved at bruge førende teknologier til at opnå en førsteklasses ydelse.

Sidney Harman og Bernard Kardon opfandt receiveren – en enkelt komponent designet

til at forenkle hjemmeunderholdningen uden at gå på kompromis med ydelsen. I tidens

løb er Harman Kardon-produkterne blevet nemmere at bruge, mens de samtidig har

ﬂere funktioner og lyder bedre end nogensinde før.

AVR 1710/AVR 171 7.2-kanals og AVR 1610/AVR 161 5.1-kanals digitale audio/

video-receivere (AVR-enheder) fortsætter denne tradition med nogle af de mest

avancerede funktioner til lyd- og videobehandling til dato og et væld af lytte- og

visningsmuligheder.

For at få størst mulig fornøjelse af din nye AVR-enhed bedes du læse denne vejledning

og gemme den til fremtidig brug, efterhånden som du lærer de forskellige funktioner

bedre at kende.

Hvis du har nogen spørgsmål om dette produkt, installation eller betjening, bedes du

kontakte din Harman Kardon-forhandler eller -installatør, eller du kan besøge webstedet på

www.harmankardon.com.

Medfølgende tilbehør

Følgende tilbehør leveres sammen med din AVR-enhed. Hvis nogen af disse genstande

mangler, bedes du kontakte din Harman Kardon-forhandler eller Harman Kardons

kundeservice på www.harmankardon.com.

Fjernbetjening til systemetŘ

EzSet/EQ™-mikrofonŘ

AM-sløjfeantenneŘ

FM-ledningsantenneŘ

To AAA-batterierŘ

Strømkabel (kun AVR 171/AVR 161)Ř

VIGTIGE SIKKERHEDSOPLYSNINGER

Kontrollér netspændingen inden brug

AVR 1710 og AVR 1610 er beregnet til brug med 120 volt vekselstrøm (AC). AVR 171

og AVR 161 er beregnet til brug med 220-240 volt vekselstrøm (AC). Tilslutning til en

anden netspænding end den, din receiver er beregnet til, kan medføre sikkerheds- og

brandrisiko og kan beskadige enheden. Hvis du har spørgsmål vedrørende kravene til

netspænding for netop din model eller vedrørende netspændingen i dit område, skal du

kontakte forhandleren, inden enheden tilsluttes en stikkontakt.

Undlad brug af forlængerledninger

Anvend kun det strømkabel, der fulgte med enheden, for at undgå sikkerhedsrisici.

Vi anbefaler ikke brug af forlængerledninger sammen med dette produkt. Som med

alle elektriske enheder må strømkabler ikke føres under gulvtæpper, og der må ikke

placeres tunge genstande på dem. Beskadigede strømkabler skal udskiftes omgående

af et autoriseret servicecenter med et kabel, der overholder fabriksspeciﬁkationerne.

Håndter strømkablet forsigtigt

Når du tager strømkablet ud af en stikkontakt, skal du altid trække i stikket, aldrig i

kablet. Hvis du ikke har planer om at bruge din AVR-enhed i en længere periode, skal du

tage stikket ud af stikkontakten.

Undlad at åbne kabinettet

Der er ingen komponenter inde i produktet, som kan repareres af brugeren. Åbning af

kabinettet kan medføre risiko for stød, og enhver ændring af produktet vil betyde, at

din garanti bortfalder. Hvis der ved et uheld kommer vand eller en metalgenstand som

f.eks. en papirclips, ledning eller hæfteklamme ind i enheden, skal du omgående fjerne

strømkablet og kontakte et autoriseret servicecenter.

CATV eller antennejording (AVR 1710/AVR 1610)

Hvis et udendørs antenne- eller kabelsystem er tilsluttet dette produkt, skal der

sørges for, at det er jordet, så der ydes beskyttelse mod spændingsbølger og statiske

ladninger. Afsnit 810 i United States National Electrical Code, ANSI/NFPA No. 70-1984,

indeholder information med hensyn til korrekt jording af masten og den understøttende

struktur, jording af indgangsledningen til en antenneaﬂadningsenhed, størrelsen af

jordingslederne, placering af antenneaﬂadningsenheden, tilslutning til jordingselektroder

og krav til jordingselektroden.

BEMÆRKNING TIL CATV-SYSTEMINSTALLATØREN: Denne påmindelse har til hensigt

at gøre CATV-systeminstallatøren (kabel-tv) opmærksom på artikel 820-40 i NEC, som

fremsætter retningslinjer for korrekt jording og især speciﬁcerer, at kabeljordingen skal

være forbundet til bygningens jordsystem så tæt på kablets indgangspunkt som muligt.

Placering af AVR-enheden

Placer AVR-enheden på en fast og jævn ﬂade. Kontroller, at ﬂaden og eventuelt Ř

monteringsudstyr kan bære AVR-enhedens vægt.

Sørg for, at der tilstrækkeligt med plads til rådighed til ventilation, både over og Ř

under AVR-enheden. Anbefalede sikkerhedsafstande er 30 cm over enheden, 30 cm

bag enheden og 30 cm til højre og venstre for enheden.

Hvis du installerer AVR-enheden i et skab eller andet lukket område, skal der skabes Ř

en kølende luftstrøm i skabet. Under visse omstændigheder kan en blæser være

påkrævet.

Ventilationsgitrene på toppen af AVR-enheden må ikke tildækkes, og der må ikke Ř

placeres genstande direkte over dem.

Placer ikke AVR-enheden direkte på en tæppebelagt overﬂade.Ř

Placer ikke AVR-enheden i fugtige eller våde rum, i ekstremt varme eller kolde rum, Ř

i områder nær radiatorer eller termostater eller i direkte sollys.

Produkspesifikasjoner

Merke:	Harman Kardon
Kategori:	Mottaker
Modell:	AVR 161
Vekt:	4600 g
Bredde:	440 mm
Dybde:	300 mm
Høyde:	121 mm
Bruksanvisning:	Ja
Bluetooth:	Ja
Tilkoblingsteknologi:	Ledning & Trådløs
Garantikort:	Ja
3D:	Ja
HDMI-versjon:	1.4a
HDMI inn:	5
FM-antenne:	Ja
AM-antenne:	Ja
FM-bånd:	87.5 - 108 MHz
AC-inngangsspenning:	220-240 V
AC-inngangsfrekvens:	50 - 60 Hz
Inngangsfrekvensområde:	87.5 - 108 MHz
Strømforbruk (standby):	0.5 W
Produktfarge:	Sort
Antall USB-porter:	1
Analogt signalformatsystem:	PAL
Kabler inkludert:	AC
Strømforbruk (vanlig bruk):	450 W
Fjernkontroll medfølger:	Ja
Signal-til-støy-forhold (SNR):	100 dB
Optisk stasjon inkludert:	Nei
Total Harmonic Distortion (THD):	0.1
Ethernet/bredbåndsforbindelse:	Nei
Lyd-utgang kanaler:	5.1 kanaler
Batterier medfølger:	Ja
Mobil HD-lenke (MHL):	Ja
Mottakertype:	Stereo
Støttede radiobånd:	AM, FM
AM båndbredde:	522 - 1620 kHz
Innebygd lyddekoder:	Dolby Digital, Dolby Pro Logic, Dolby TrueHD, DTS, DTS-HD Master Audio
Internett-radio:	Ja
Effekt pr. kanal (20-20KHz@8 Ohm):	85 W
Fjerninngang (IR):	1
FM antenneporter, antall:	1
AM antenneporter, antall:	1
