Side 1/7
C-DMM-119_INST_7-11
INSTALL INSTRUCTIONS
C-DMM-119
2011-2014 DODGE CHARGER SWING-OUT DASH MONITOR MOUNT
The Dash Monitor Mount bracket system requires two or three main parts that are Sold Separately. See
web site Monitor Configurator for more detailed bracket information.
http://www.havis.com/monitor_mounts.htm
1 - Vehicle Specific dash mount bracket. (C-DMM-119)
1 - Computer Specific Monitor adaptor bracket. (C-MM-200 series)
1 - Offset adaptor bracket. (C-MM-301)
The C-MM-301 offset adaptor goes between the C-DMM-119 and C-MM-2XX. It may not be required in
some applications.
Always!
Read all instructions before installing any Havis, Inc. products.
Check for obstructions (Wires, brake lines, fuel tank, etc.) before drilling any holes!
Use hardware provided with install kit
TOOLS REQUIRED:
• Ratchet Wrench • Jig saw / Hack saw / other? (to cut plastic dash part)
• Socket Set
• Open End Wrench - 7/16”
• Phillips Screwdriver
HARDWARE:
QTY DESCRIPTION PART#
1 Lower Support Bracket CM004415
1 Upper Support Bracket CM004416
4 1/4 Hex Flange Serrated Nut GSM30023
4 10/32 x 1/2" Phillips Pan head machine screw GSM34097
4 # 10” Flat Washer SS GSM31046
4 # 10” Lock Washer SS GSM31065
2 10/32 x 1" Phillips Flat head machine screw GSM33073
2 10/32 Nylock nut GSM30015-1
2 # 10 Flat Washer GSM31003
1 # 10 x 1” Phillips Flat head sheet metal screw GSM33152
1 Small “L” bracket CM93094
1 Monitor Adapter Hardware Varies (monitor specific)
C-DMM-119_INST_7-11

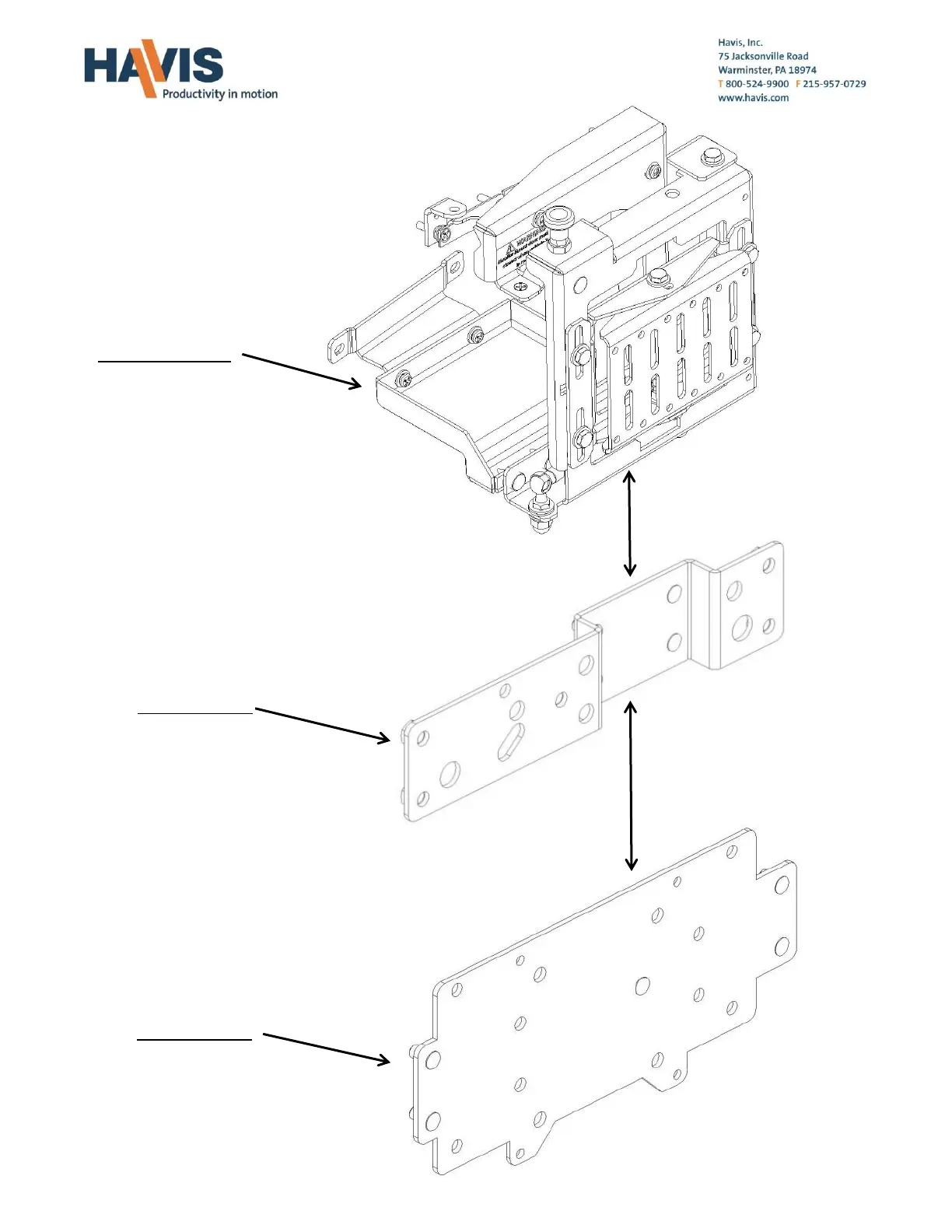

C-DMM-119
Assembly for 2011Charger
C-MM-301
Offset Adaptor
C-MM-201
Monitor Mount Adaptor
(VESA bracket shown)
C-DMM-119_INST_7-11

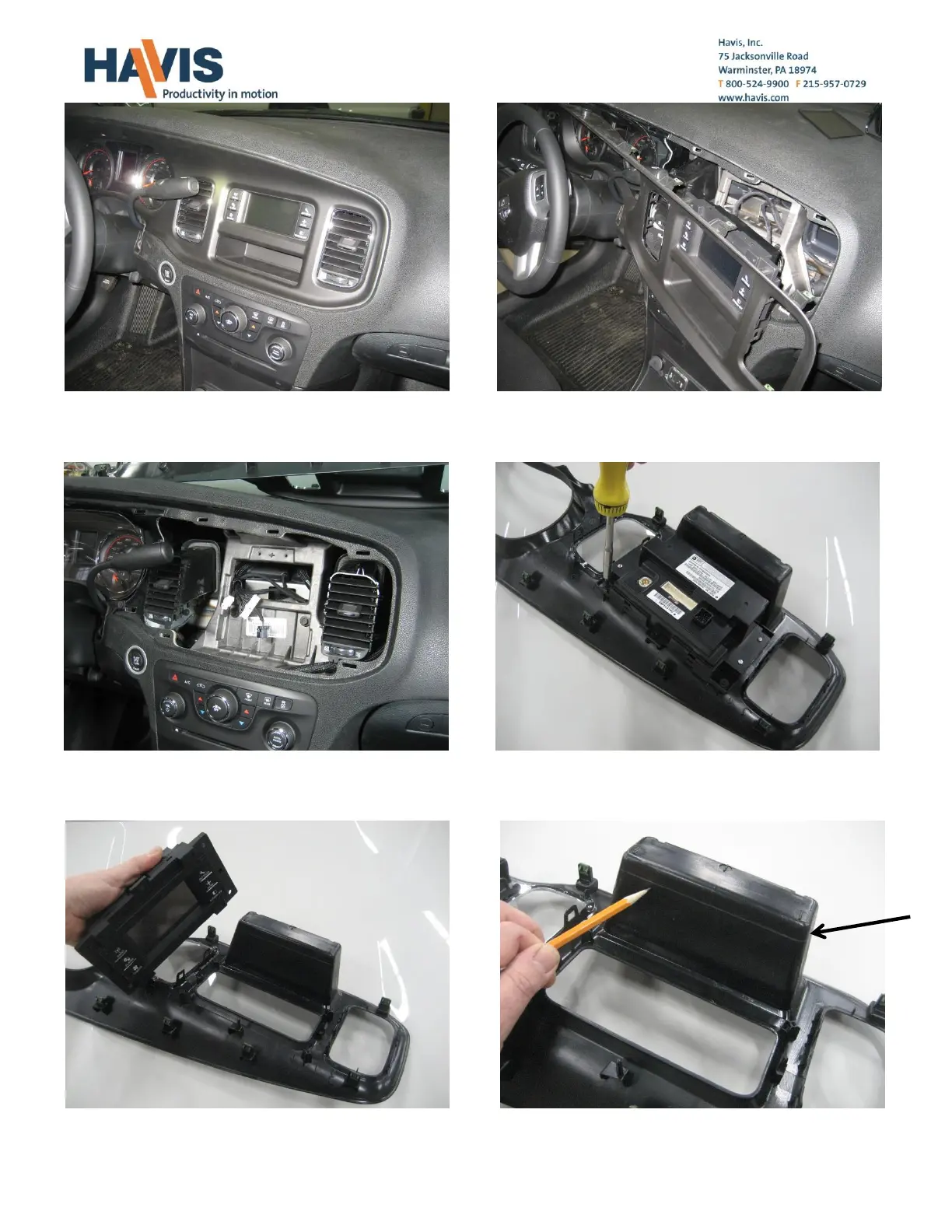

2011 Dodge Charger Dash
prior to installation.
Measure and cut 1/2” off the back of the dash
storage pocket.
Touch screen removed
Remove one (1) screw above instrument panel.
Carefully unsnap and remove dash trim bezel
assembly. (Phillips or 1/4 socket)
Temporarily remove OEM touch screen from dash
panel. (Phillips)
Dash panel removed
