Side 1/2
start here
commencez ici
empezar aquí
Assembly Instructions
Item No:
57861
Les Instructions D’assemblage
Numéro d’article:
57861
Instrucciones De Montaje
Número del artículo:
57861
English Spanish French
1. Find a clear area in which you can work.
2. Unpack fixture and glass from carton.
3. Carefully review instructions prior to assembly.
1. Encontrar un área clara en la que se puede trabajar.
2. Desembale luminaria y el vidrio de la caja.
3. Revise cuidadosamente las instrucciones antes del montaje.
1. Trouvez un endroit clair dans lequel vous pouvez travailler.
2. Déballez luminaire et de verre du carton.
3. Examinez attentivement les instructions avant l'assemblage.
H
I
N
K
L
E
Y
H I N K L E Y
33000 Pin Oak Parkway Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkley.com

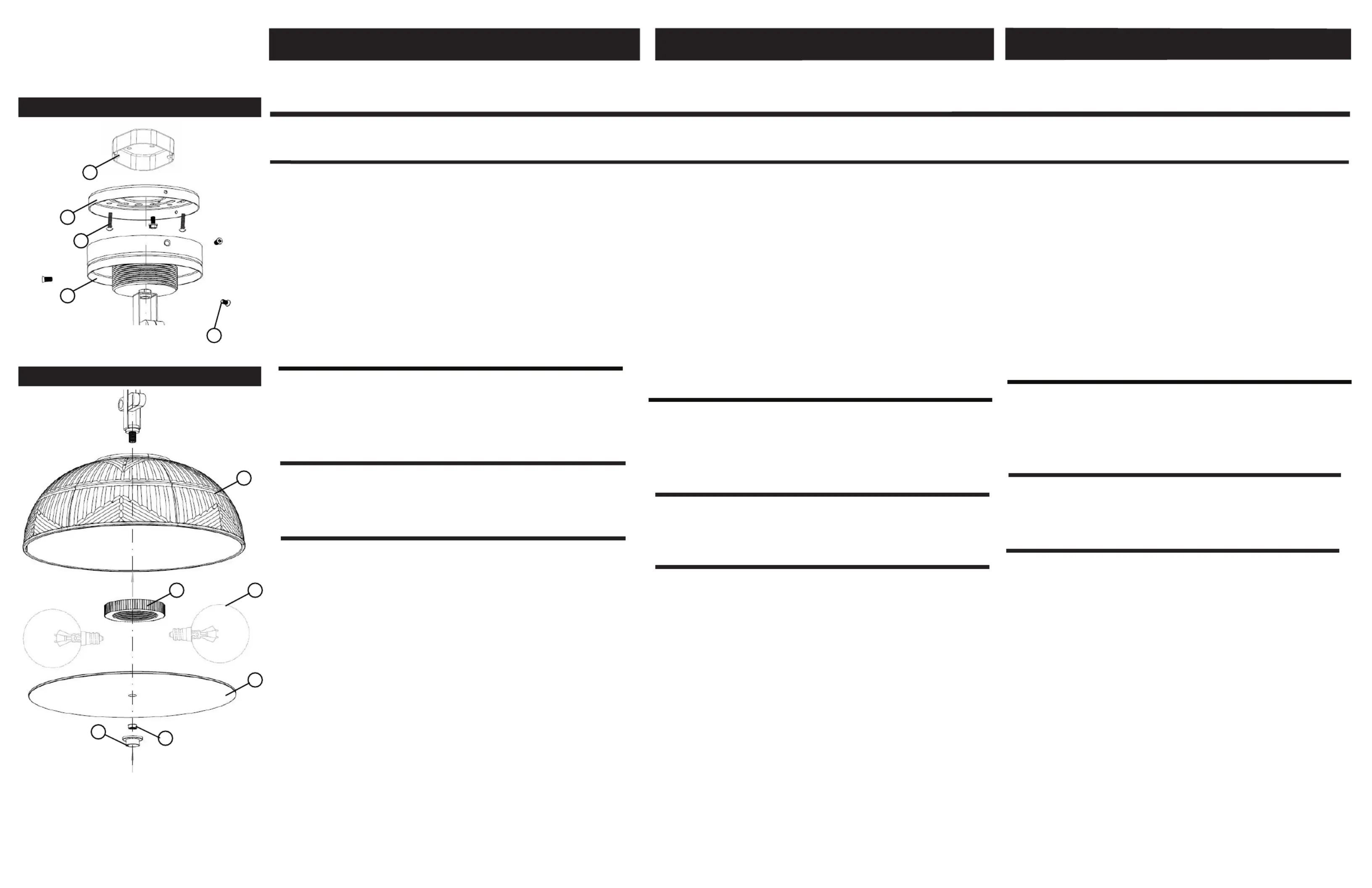

DRAWING 1-MOUNTING
5
3
2
1
4
DRAWING 2 - SHADE ASSEMBLY
6
7 8
9
10
11
1. Release mounting plate (2) from canopy by removing
screws (5)
2. Use screws (3) (not provided) to secure mounting plate (2)
to junction box (1) (Drawing 1)
3. Make wiring connections using IS-18 on the next page
4. Use the previously removed screws (5) to re-secure
mounting plate (2) to canopy (4)
5. Lift shade (6) up to canopy (4) and use ring (7) to secure
shade (6)
6. Lamp fixture with appropriate base bulb candelabra
(8)
7. Secure diffuser (9) using lock nut (10) and finial (11)
8. Fixture can now be powered on
1. Suelte la placa de montaje (2) de la cubierta quitando los
tornillos (5)
2. Use tornillos (3) (no provistos) para asegurar la placa de
montaje (2) a la caja de conexiones (1) (Dibujo 1)
3. Realice las conexiones de cableado usando IS-18 en la
página siguiente
4. Use los tornillos que retiró anteriormente (5) para volver a
asegurar la placa de montaje (2) a la cubierta (4)
5. Levante la persiana (6) hasta la cubierta (4) y use el anillo
(7) para asegurar la persiana (6)
6. Lámpara con bombilla de base de candelabro
adecuada (8)
7. Asegure el difusor (9) usando la contratuerca (10) y el
remate (11)
8. Ahora se puede encender el dispositivo
1. Libérez la plaque de montage (2) de la verrière en retirant
les vis (5)
2. Utilisez des vis (3) (non fournies) pour fixer la plaque de
montage (2) à la boîte de jonction (1) (Schéma 1)
3. Effectuez les connexions de câblage à l'aide de l'IS-18 à la
page suivante
4. Utilisez les vis précédemment retirées (5) pour refixer la
plaque de montage (2) à la canopée (4)
5. Soulevez le store (6) jusqu'au pavillon (4) et utilisez
l'anneau (7) pour fixer le store (6)
6. Luminaire avec ampoule à culot candélabre appropriée (8)
7. Fixez le diffuseur (9) à l'aide du contre-écrou (10) et du
fleuron (11)
8. Le luminaire peut maintenant être allumé
SAFETY WARNING: READ WIRING AND GROUNDING
INSTRUCTIONS (I.S. 18) AND ANY ADDITIONAL DIRECTIONS. TURN
POWER SUPPLY OFF DURING INSTALLATION. IF NEW WIRING IS
REQUIRED, CONSULT A QUALIFIED ELECTRICIAN OR LOCAL
AUTHORITIES FOR CODE REQUIREMENTS.

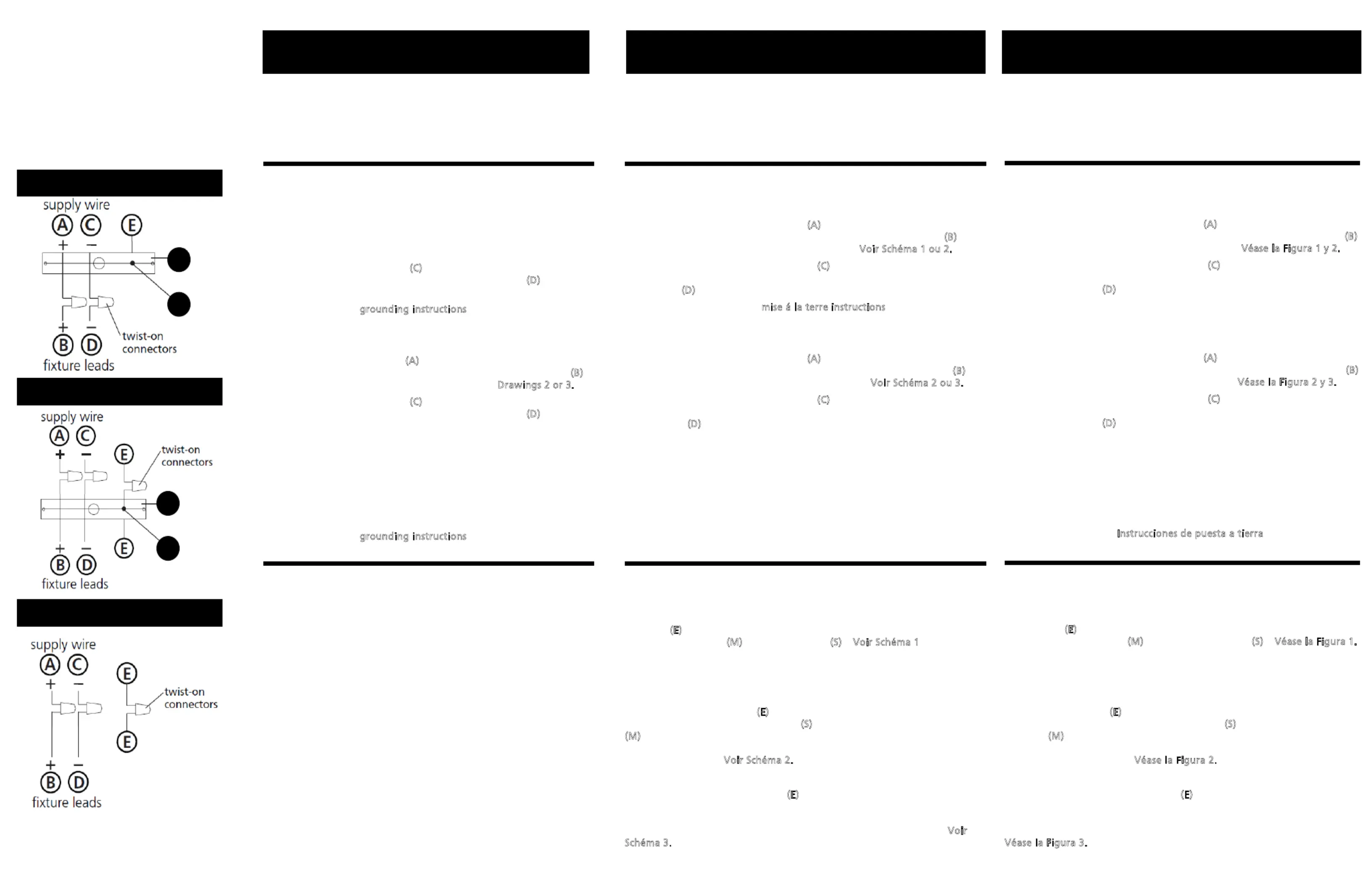

Make electrical connections from supply wire to fixture lead wires.
Refer to instruction sheet (I.S. 18) and follow all instructions to make
all necessary wiring connections. Then refer back to assembly
instructions for the purchased fixture to complete any assembly
required.
ADVERTENCIA DE SEGURIDAD: CABLEADO DE LEER Y
INSTRUCCIONES DE CONEXIÓN A TIERR A (SI 18), E
INSTRUCCIONES ADICIONALES. VUELTA DE ALIMENTACIÓN
DURANTE LA INSTALACIÓN. SI SE REQUIERE UN NUEVO
CABLEADO, CONSULTE A UN ELECTRICIS TA O AUTORI-
DADES LOCALES PARA REQUISITOS DEL CÓDIGO.
Haga las conexiones eléctricas del cable para suministrar cables
-
conductores de luz. Consulte la hoja de instrucciones (IS 18) y siga
todas las instrucciones para hacer todas las conexiones necesar
ias. Luego vuelva a esta hoja para completar la instalación de este
accesorio.
AVERTISSEMENT DE SÉCURITÉ: CÂBLAGE LIRE ET MISE A LA
TERRE (IS 18) ET TOUTE AUTRE INSTRUCTION. COUPER
L'ALIMENTATION PENDANT L'INSTALLATION. SI DE
NOUVELLES CÂBLAGE NE EST NÉCESSAIRE, CONSU LTER UN
ÉLECTRICIEN QUALIFIÉ OU LES AUTORITÉS LOCALES LES
EXIGENCES DES CODES.
Faire les raccordements électriques des fils fils conducteurs
d'alimentation du luminaire. Reportez-vous à la fiche d'instruction (IS
18) et suivez toutes les instructions de faire tous les raccordements
nécessaires. Puis revenez consulter cette fiche pour terminer
l'installation de este luminaire.
