Side 1/29
CE9.2
ELLIPTICAL OWNER’S MANUAL
MANUEL DU PROPRIÉTAIRE DE L’EXERCISEUR ELLIPTIQUE
Read the ELLIPTICAL GUIDE before using this OWNER’S MANUAL.
Lire le GUIDE D’UTILISATION DE L’EXERCISEUR ELLIPTIQUE avant de se servir du présent MANUEL DU PROPRIÉTAIRE.
CE9.2-OM-rev1.5.indd 1 7/21/10 9:45 AM
2 3
3 ENGLISH
28 FRANÇAIS
ASSEMBLY
There are several areas during the assembly process that special attention must be paid. It is very important to follow the assembly
instructions correctly and to make sure all parts are firmly tightened. If the assembly instructions are not followed correctly, the
elliptical could have frame parts that are not tightened and will seem loose and may cause irritating noises. To prevent damage to
the elliptical, the assembly instructions must be reviewed and corrective actions should be taken.
Before proceeding, find your elliptical’s serial number located on a white barcode sticker
on the front stabilizer tube and enter it in the space provided below.
ENTER YOUR SERIAL NUMBER AND MODEL NAME IN THE BOXES BELOW:
» Refer to the SERIAL NUMBER and MODEL NAME when calling for service.
WARNING
SERIAL NUMBER:
EP
MODEL NAME: HORIZON CE9.2 EllIptICAl

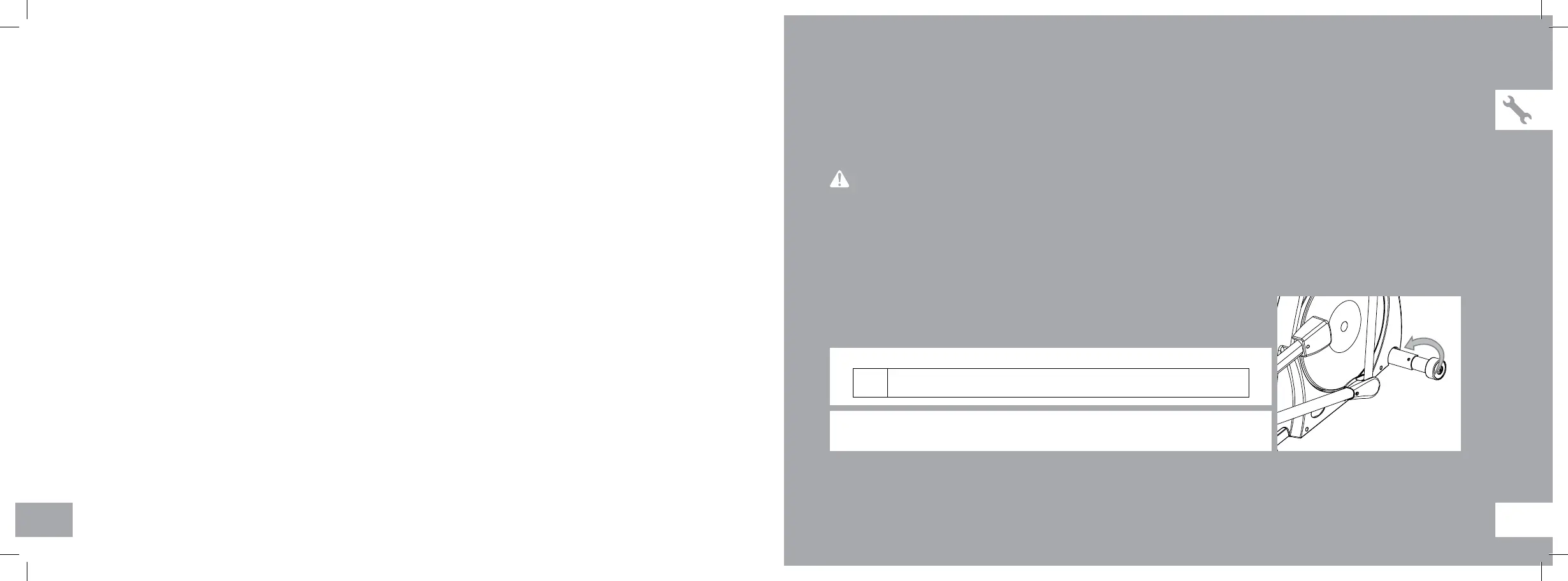

SERIAl NUMBER lOCAtION
CE9.2-OM-rev1.5.indd 2-3 7/21/10 9:45 AM
4 5
PIVOTING FOOT PADS
CRANK
TOP CAP
GUIDE RAIL SET
SPEAKERS
WATER BOTTLE HOLDER
UPPER HANDLEBAR
PULSE GRIPS
CONSOLE FAN
STABILIZER TUBE
POWER CORD SOCKET
MAIN FRAME
PEDAL ARM
REAR COVER
IPOD/MP3 PLAYER POCKET
CONSOLE
CONSOLE MAST
TOUCH PAD PANEL
AND DISPLAY WINDOWS
LOWER HANDLEBAR
LOWER LINK ARM
CAUTION ATTENTION PRECAUCIÓN
KEEP HANDS AND FEET
AWAY FROM THIS AREA.
GARDER LES MAINS ET LES
PIEDS LOIN DE CETTE REGION.
MANTENGA LAS MANOS Y LOS
PIES LEJOS DE ESTA AREA.
WARNING
CONSULT A PHYSICIAN PRIOR TO USING ANY
EXERCISE EQUIPMENT. POSSIBILITY OF
SERIOUS INJURY IF EQUIPMENT IS USED
IMPROPERLY. READ INSTRUCTION MANUAL
BEFORE USING. KEEP CHILDREN OFF AND
AWAY FROM THIS EQUIPMENT. FOR
CONSUMER USE ONLY.
AVERTISSEMENT
CONSULTER UN MÉDECIN AVANT D’UTILISER
CET ÉQUIPEMENT. POSSIBILITÉ DE BLESSURES
SÉRIEUSES SI L’ÉQUIPEMENT EST UTILISE DE
MANIÈRE INCORRECTE. AVANT USAGE, LIRE LE
GUIDE D’UTILISATEUR. NE PAS LAISSER CET
ÉQUIPEMENT À LA PORTÉE DES ENFANTS.
POUR USAGE DOMESTIQUE UNIQUEMENT.
PRECAUCIÓN
CONSULTAR CON UN MEDICO ANTES DE USAR ESTE
EQUIPO. POSIBILIDAD DE RESULTAR EN HERIDAS
GRAVES SI EL EQUIPO ESTÁ UTILIZADO
IMPROPIAMENTE. LEER LA GUÍA DE
INSTRUCCIONES ANTES DE USAR.MANTENER
NIÑOS PEQUEÑOS ALEJADOS DE LA MÁQUINA.ESTE
EQUIPO ES SÓLO PARA EL USO DEL CONSUMIDOR.
tOOlS INClUDED:
F Screwdriver
F 8 mm L-Wrench
F 13/15 mm Flat Wrench
F 5 mm L-Wrench/Screwdriver
F 5 mm L-Wrench
pARtS INClUDED:
F 1 Stabilizer Tube
F 1 Guide Rail Set
F 2 Pedal Arms
F 2 Lower Handlebars
F 2 Upper Handlebars
F 2 Lower Link Arms With Footpads
F 1 Top Cap (2 pieces)
F 1 Console Mast
F 1 Console Mast Boot
F 1 Console
F 2 Handlebar Caps
F 1 Water Bottle Holder
F 1 Rear Cover
F 1 Audio Adapter Cable
F 1 Power Cord
F 1 Hardware Kit
UNpACKING
Unpack the product where you will be using it. Place the elliptical carton on a level
flat surface. It is recommended that you place a protective covering on your floor.
Never open box when it is on its side.
NOTE: During each assembly step, ensure that ALL nuts and bolts are in place
and partially threaded in before completely tightening any ONE bolt.
NOTE: A light application of grease may aid in the installation of hardware. Any
grease, such as lithium bike grease is recommended.
If you have questions or if
there are any missing parts,
contact Customer Tech
Support. Contact information
is located on the back panel
of this manual.
NEED HElp?
pRE ASSEMBLY
CE9.2-OM-rev1.5.indd 4-5 7/21/10 9:45 AM
6 7
ASSEMBLY StEp 1
A Open hardware bag 1.
B Attach the stabilizer tube to the main
frame using 2 bolts (a), 2 spring
washers (b) and 2 arc washers (c) on
each side.
BOLT (A)
30 mm
Qty: 4
SPRING WASHER (B)
15 mm
Qty: 4
ARC WASHER (C)
17 mm
Qty: 4
HARDWARE BAG 1 CONTENTS :
BOLTS (A)
SPRING WASHERS (B)
ARC WASHERS (C)
STABILIZER TUBE
MAIN FRAME
ASSEMBLY StEp 2
A Open hardware bag 2.
B Attach the guide rail set to the
main frame using 4 bolts (f), 4
spring washers (e) and 4 flat
washers (d).
C Attach the guide rail set to the
main frame using 4 bolts (g),
4 flat washers (h), 4 spring
washers (i) and 4 nuts (j).
SPRING WASHER (E)
18 mm
Qty: 4
FLAT WASHER (D)
20 mm
Qty: 4
BOLT (F)
20 mm
Qty: 4
SPRING WASHER (I)
15 mm
Qty: 4
FLAT WASHER (H)
16 mm
Qty: 4
BOLT (G)
35 mm
Qty: 4
NUT (J)
Qty: 4
HARDWARE BAG 2 CONTENTS
FLAT WASHERS (D)
SPRING WASHERS (E)
GUIDE RAIL SET
BOLTS (F)
MAIN FRAME
FLAT WASHERS (H)
SPRING WASHERS (I)
NUTS (J)
BOLTS (G)
CE9.2-OM-rev1.5.indd 6-7 7/21/10 9:45 AM
8 9
BOLT (M)
SPRING WASHER (B)
FLAT WASHER (K)
WAVY WASHER (L)
PEDAL ARM
CRANK
PEDAL ARM WHEEL
GUIDE RAIL
CONSOLE MAST
PRE-INSTALLED BOLTS
CONSOLE CABLE
MAIN FRAME

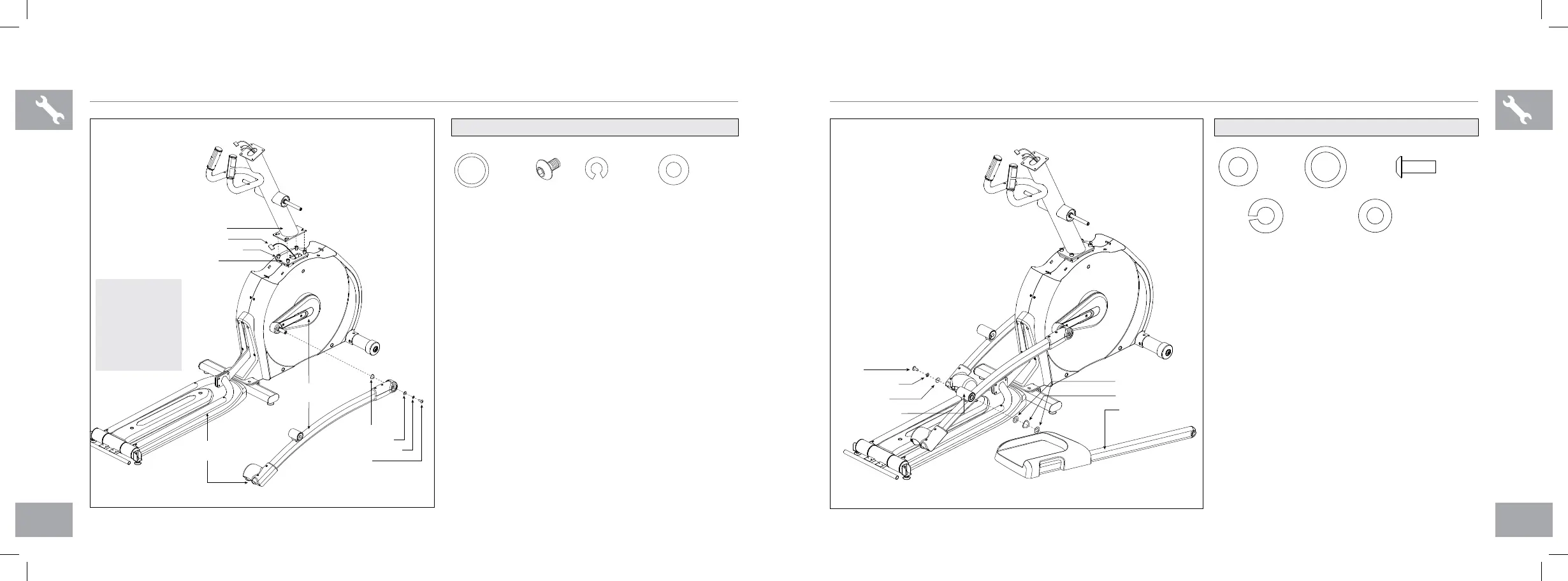

ASSEMBLY StEp 3
A Open hardware bag 3.
B Carefully pull the console cable through
the console mast using the twist tie located
inside the console mast.
C Gently slide the console mast onto the
main frame and attach console mast to
main frame using pre-installed bolts.
D Slide wavy washer (l) over crank
followed by pedal arm as shown. Rest
pedal arm wheel on guide rail.
E Attach the pedal arm to the crank using 1
flat washer (k), 1 spring washer (b)
and 1 bolt (m).
F Repeat steps D–E on the opposite side of the
elliptical.
BOLT (M)
20 mm
Qty: 2
SPRING WASHER (B)
15 mm
Qty: 2
FLAT WASHER (K)
20 mm
Qty: 2
WAVY WASHER (L)
22.5 mm
Qty: 2
HARDWARE BAG 3 CONTENTS :
NOTE: Be
careful not
to pinch any
wires while
attaching the
console mast.
SPRING WASHER (Q)
BOLT (P)
FLAT WASHER (R)
WAVY WASHER (O)
FLAT WASHERS (N)
LOWER LINK ARM
PEDAL ARM BRACKET
ASSEMBLY StEp 4
A Open hardware bag 4.
B Slide 1 flat washer (n), 1 wavy
washer (o) and another flat washer
(n) onto the lower link arm.
C Slide the lower link arm into the
pedal arm bracket.
D Attach the lower link arm to the
pedal arm bracket using 1 flat
washer (r), 1 spring washer (Q)
and 1 bolt (p).
E Repeat steps B–D on the opposite side of
the elliptical.
FLAT
WASHER (N)
27 mm
Qty: 4
WAVY
WASHER (O)
29 mm
Qty: 2
SPRING WASHER (Q)
15.4 mm
Qty: 2
FLAT WASHER (R)
20 mm
Qty: 2
BOLT (P)
20 mm
Qty: 2
HARDWARE BAG 4 CONTENTS :
CE9.2-OM-rev1.5.indd 8-9 7/21/10 9:45 AM
10 11
BOLT (U)
SPRING
WASHER (B)
FLAT WASHERS (H)
FLAT WASHERS (T)
CONSOLE MAST
HANDLEBAR
CAP
LOWER HANDLEBAR
RUBBER WASHER (S)

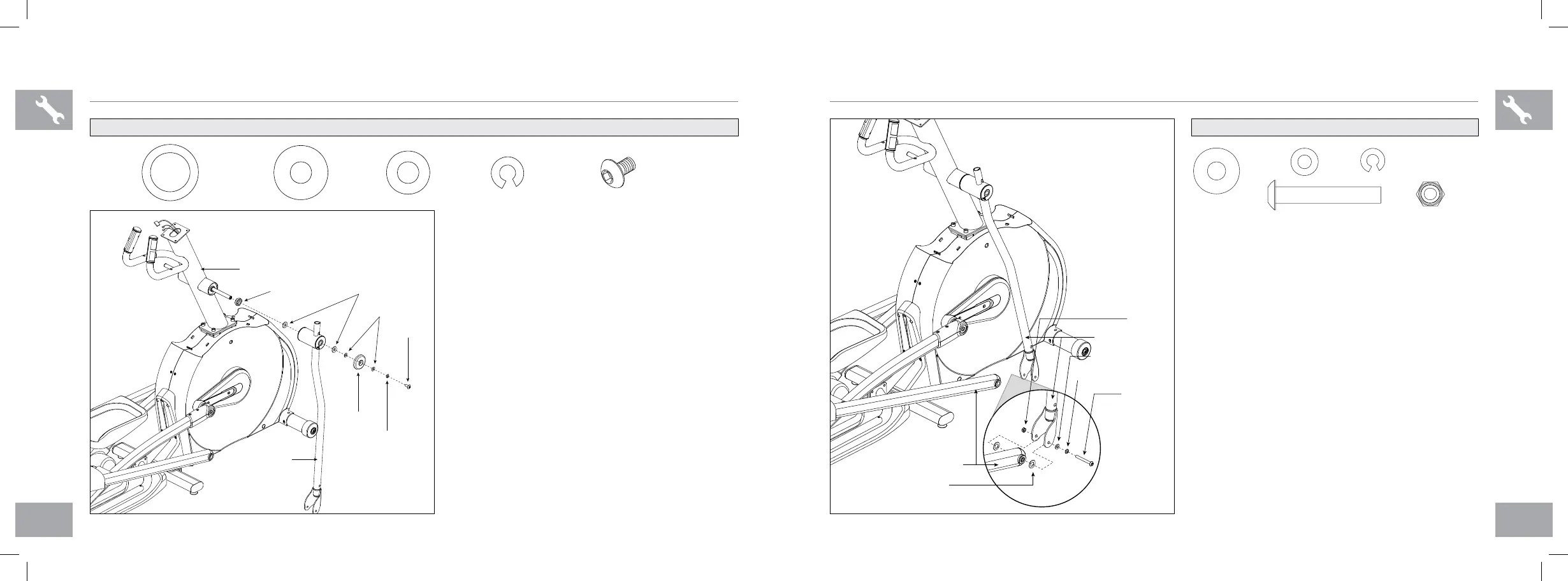

ASSEMBLY StEp 5
A Open hardware bag 5.
B Slide 1 rubber washer (s) and 1 flat
washer (t) onto the console mast.
C Slide lower handlebar onto console
mast and attach using 1 flat washer (t),
1 flat washer (h), 1 handlebar cap, 1
flat washer (h), 1 spring washer (b)
and 1 bolt (u).
D Repeat steps B–C on the opposite side of the
elliptical.
BOLT (U)
20 mm
Qty: 2
SPRING WASHER (B)
15 mm
Qty: 2
FLAT WASHER (H)
20 mm
Qty: 4
FLAT WASHER (T)
25 mm
Qty: 4
RUBBER
WASHER (S)
26 mm
Qty: 2
HARDWARE BAG 5 CONTENTS :
ASSEMBLY StEp 6
A Open hardware bag 6.
B Align end of lower link arm with bracket on
bottom of lower handlebar.
C Place teflon washers (v) on both sides of
the lower link arm. While holding teflon
washers (v) slide lower link arm into
bottom end of lower handlebar.
D Secure the joint with 1 flat washer (w), 1
spring washer (b),1 bolt (X) and secure
with 1 nut (y).
E Repeat steps B–D on the opposite side of the
elliptical.
SPRING WASHER (B)
15 mm
Qty: 2
TEFLON
WASHER (V)
28.4 mm
Qty: 4
FLAT WASHER (W)
17 mm
Qty: 2
NUT (Y)
Qty: 2
BOLT (X)
70 mm
Qty: 2
HARDWARE BAG 6 CONTENTS :
BOLT (X)
FLAT WASHER (W)
NUT (Y)
LOWER HANDLEBAR
SPRING WASHER (B)
TEFLON WASHERS (V)
LOWER LINK ARM
CE9.2-OM-rev1.5.indd 10-11 7/21/10 9:45 AM
12 13
WATER
BOTTLE
HOLDER
CONSOLE MAST
SCREWS (Z)
SCREWS (Z)
REAR CAP
SCREWS (AA)
REAR STABILIZER
CONSOLE
MAST
BOOT
TOP CAP
(LEFT & RIGHT)

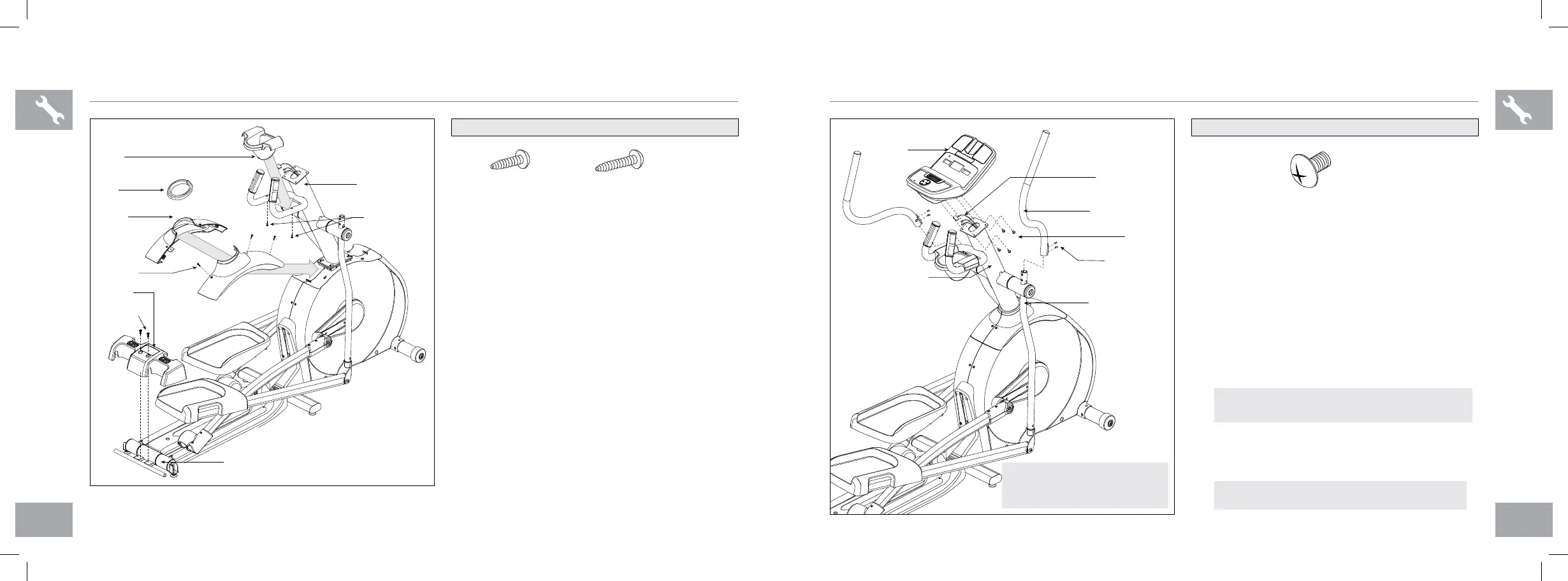

ASSEMBLY StEp 7
A Open hardware bag 7.
B Slide right and left top cap over
console mast and attach using 3
screws (z).
C Slide console mast boot around
console mast and insert into top cap.
D Slide water bottle holder over
console mast and attach using 2
screws (aa).
E Slide rear cap over rear stabilizer
and attach using 2 screws (z).
SCREW (Z)
15 mm
Qty: 5
SCREW (AA)
20 mm
Qty: 2
HARDWARE BAG 7 CONTENTS :
CONSOLE
BOLTS (BB)
UPPER HANDLEBAR
CONSOLE CABLES
LOWER HANDLEBAR
PRE-INSTALLED
SET SCREWS
CONSOLE MAST
ASSEMBLY StEp 8
BOLT (BB)
12 mm
Qty: 4
HARDWARE BAG 8 CONTENTS :
NOTE: Be careful not to pinch
any wires while attaching the
console or handlebars.
A Open hardware bag 8.
B Attach the CONSOlE CABlES to the CONSOlE.
C Carefully tuck the CONSOlE CABlES into the
CONSOlE MASt before attaching the CONSOlE.
Attach CONSOlE to CONSOlE MASt using 4
BOltS (BB).
D Slide UppER HANDlEBAR onto lOWER
HANDlEBAR making sure handlebars are joined
together completely. Secure UppER HANDlEBAR
to lOWER HANDlEBAR using pRE-AttACHED
SEt SCREWS.
E Repeat step D on other side.
YOU ARE FINISHED!
Make sure upper handlebars are as far down as possible.
Handlebars can be damaged If not secured correctly.
CE9.2-OM-rev1.5.indd 12-13 7/21/10 9:46 AM
14 15
ELLIPTICAL OPERATION
This section explains how to use your elliptical’s console and programming.
The BASIC OPERATION section in the ELLIPTICAL GUIDE has instructions for the following:
• lOCAtION OF tHE EllIptICAl
• pOWER/GROUNDING INStRUCtIONS
• FOOt pOSItIONING
• MOVING tHE EllIptICAl
• lEVElING tHE EllIptICAl
• pOWER/MANUAl INClINE OpERAtION
• USING tHE HEARt RAtE FUNCtION
CE9.2-OM-rev1.5.indd 14-15 7/21/10 9:46 AM
16 17

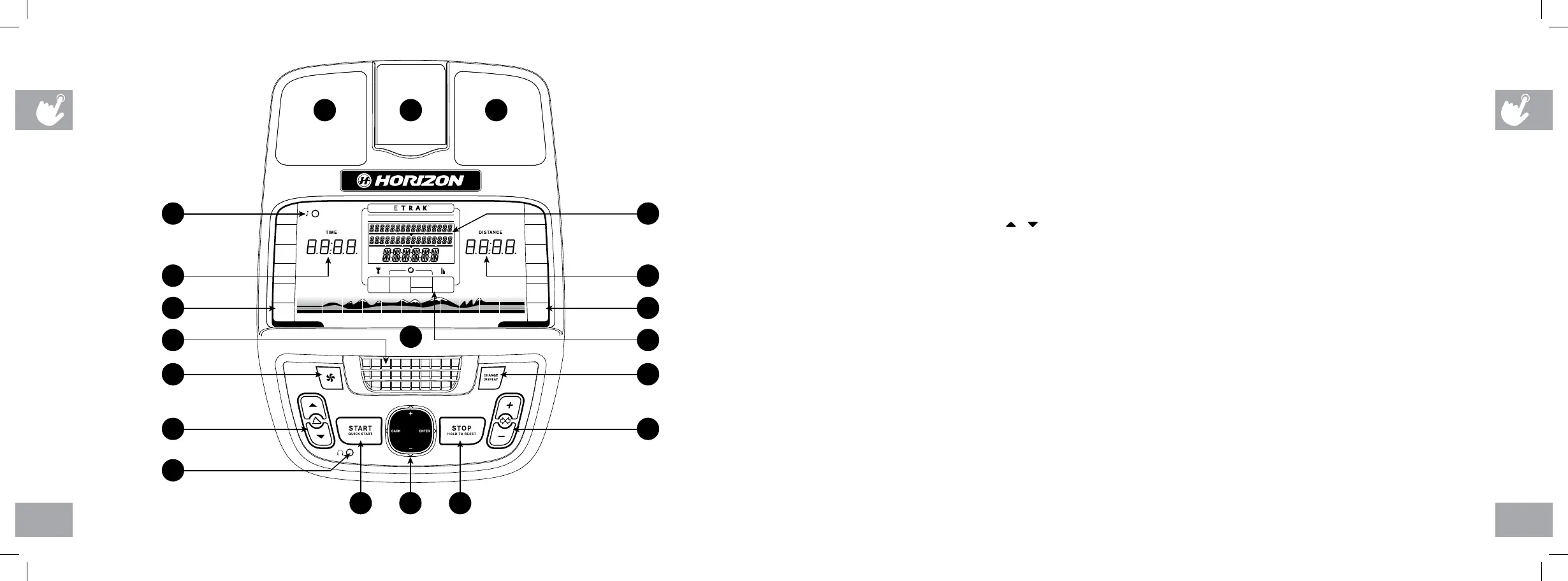

CONSOlE OpERAtION
Note: There is a thin protective sheet of clear plastic on the overlay of the console that should be removed before use.

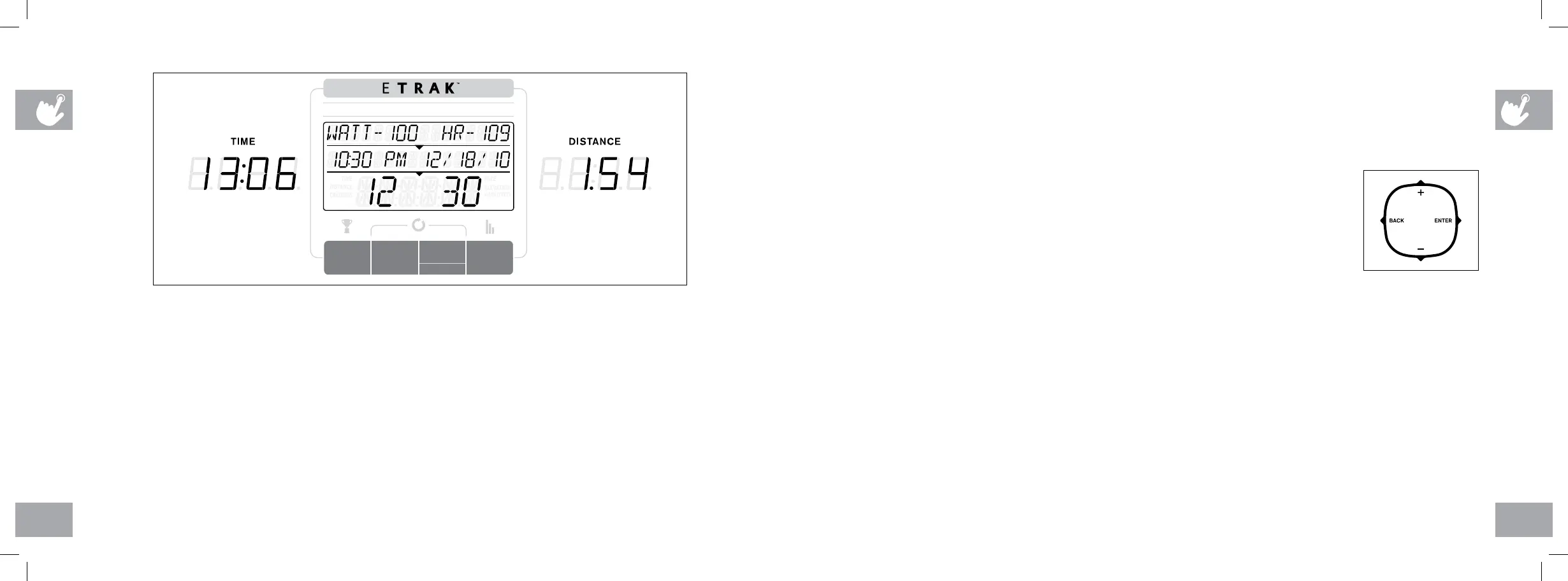

A) lED DISplAy WINDOWS: display time and distance during workout.

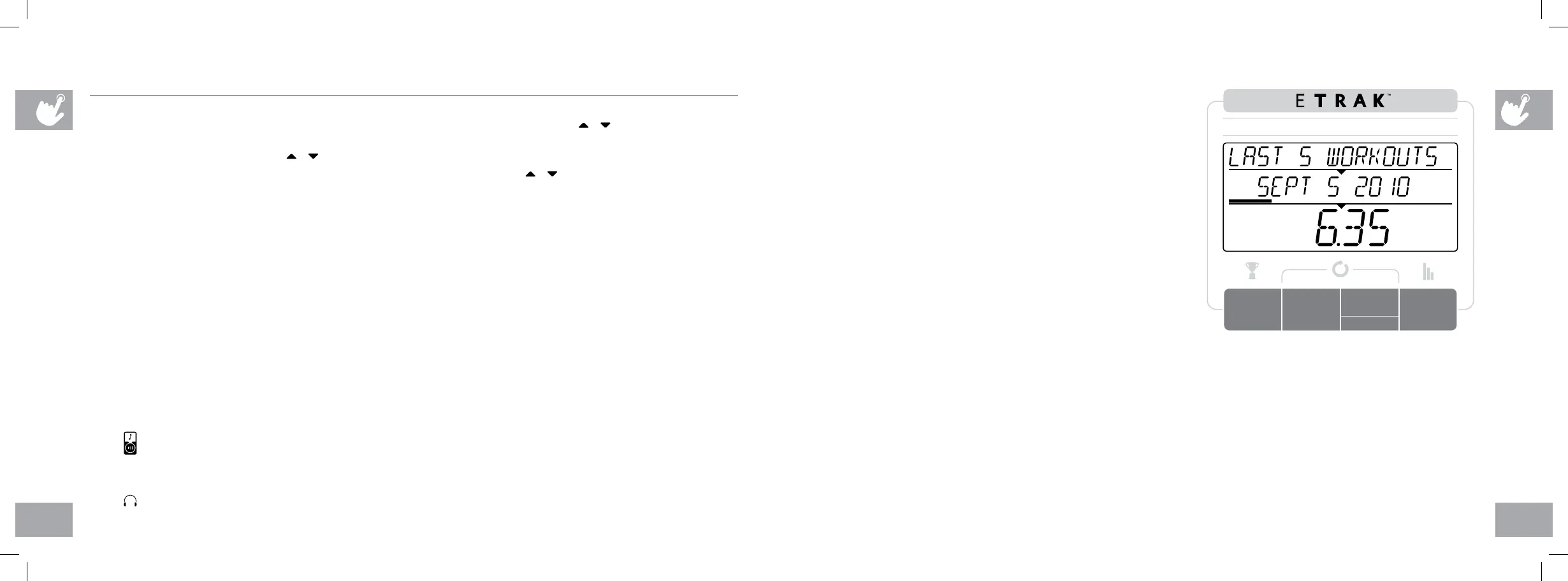

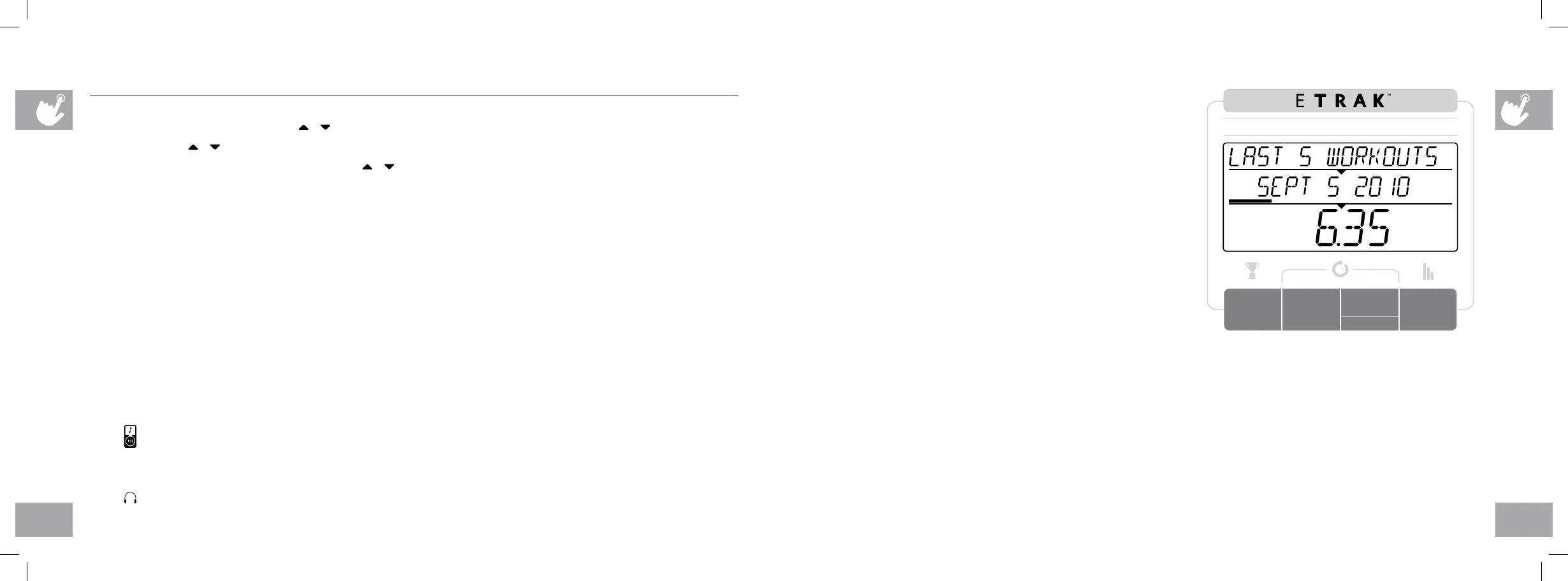

B) EtRAK
™
lCD: displays ETRAK
™
fitness journal information.
Displays heart rate, calories, pace, level and incline during workout.
C) EtRAK
™
CONtROlS: used to adjust ETRAK
™
display settings.
D) StARt: press to begin exercising, start your workout, or resume exercising after pause.
E) StOp: press to pause/end your workout. Hold for 3 seconds to reset the console.
F) INClINE
/ : used to adjust incline level.
G) lEVEl + / – : used to adjust resistance level.
H) INClINE QUICK KEyS: used to reach desired incline percentage more quickly.
I) lEVEl QUICK KEyS: used to reach desired resistance level more quickly.
J) pROGRAMMING BUttON: used to select stage, level, time and other options.
K) CHANGE DISplAy: press to change display feedback during workout.
l) FAN KEy: press to turn fan on and off.
M) FAN: personal workout fan.
N) SpEAKERS: music plays through speakers when your CD / MP3 player is connected to the console.
O) AUDIO IN JACK: plug your CD / MP3 player into the console using the included audio adaptor cable.
p) AUDIO OUt / HEADpHONE JACK: plug your headphones into this jack to listen to your music through the headphones.
Note: when headphones are plugged into the headphone jack the sound will no longer come out through the speakers.
Q) Mp3 plAyER pOCKEt: used to store your MP3 player.
R) READING RACK: holds reading material.
0
%
20
%
40
%
60
%
80
%
100
%
2
4
8
12
16
20
F I T N E S S J O U R N A L S Y S T E M
HOLD TO RESET
LAST 5
WORKOUTS
WORKOUT
TOTALS
WORKOUT
STATS
PERSONAL
BEST
I N CL IN E Q UI C K KE Y S L E VE L Q UI CK KE YS
ELEVATION
GAIN
(FEET)
TIME
DISTANCE
CALORIES
LEVEL
PACE
INCLINE
MANUAL WEIGHT
LOSS
MUSCLE
TONER
STRENGTH
BUILDER
CONSTANT
WATTS
CABOT
TRAIL
BANFF
ASCENT
BANFF
DESCENT
MAX
CARDIO
CUSTOM 1 CUSTOM 2
STAGE 1 STAGE 2 STAGE 3 STAGE 4 STAGE 5 STAGE 6 STAGE 7 STAGE 8 STAGE 9 STAGE 10 STAGE 11
CE9.2
A
G
O
F
P
A
C
B
H
M
I
L K
N NQ
R
D EJ
CE9.2-OM-rev1.5.indd 16-17 7/21/10 9:46 AM
18 19
F I T N E S S J O U R N A L S Y S T E M
HOLD TO RESET
LAST 5
WORKOUTS
WORKOUT
TOTALS
WORKOUT
STATS
PERSONAL
BEST
LEVEL INCLINE
DISplAy WINDOWS
• tIME: Shown as minutes : seconds. View the time
remaining or the time elapsed in your workout.
• DIStANCE: Shown as miles. Indicates distance
traveled or distance remaining during your
workout.
• SpEED (SpD): Shown as MPH. Indicates how
fast the foot pedals are moving.
• CAlORIES: Total calories burned or calories
remaining left to burn during your workout.
• HEARt RAtE (HR): Shown as BPM (beats per
minute). Used to monitor your heart rate (displayed
when contact is made with both pulse grips).
tO ClEAR SElECtION/RESEt tHE CONSOlE
Hold STOP key for 3 seconds.
FINISHING yOUR WORKOUt
When your workout is complete, the monitor display will flash “WORKOUT COMPLETE” and
beep. Your workout information will stay displayed on the console for 30 seconds and then reset.
GEttING StARtED
1) Check to make sure no objects are nearby that will hinder the movement of the elliptical.
2) Plug in the power cord and turn the elliptical ON. (Switch is located at the bottom-front of the elliptical.)
3) You have the following options to start your workout:
• EtRAK™ lCD DISplAy: When ETRAK
™
is
activated, the ETRAK
™
information is displayed
in this window. Use the four buttons underneath
the display to change display information. More
information is on page 23.
• lEVEl: Shows the current level of resistance.
Will be displayed in the alphanumeric window.
• INClINE: Shown as percent. Indicates
the incline level of the power ramp. Will be
displayed in the alphanumeric window.
• WAttS: Displays current user power output.
A) QUICK StARt Up
Simply press START to begin working out. Time will count up from 0:00.
The resistance level will default to level 1. Incline will default to 0% (LS10.0E, LS13.0E only).
B) SElECt A StAGE
1) Use the PROGRAMMING BUTTON to select USER 1, USER 2 or GUEST and press ENTER.
2) Select a stage using + / – and press ENTER on the PROGRAMMING BUTTON.
3) Select a level using + / – and press ENTER.
4) Set time using + / – and press ENTER.
5) Press START or ENTER to begin the stage. NOTE: if you press START before pressing ENTER,
the stage will begin and counts up from 0:00 for the Manual (S1) and Constant Watts (S4)
stages, and count down from 30:00 for all other stages. The level defaults to 1.
programming button
CE9.2-OM-rev1.5.indd 18-19 7/21/10 9:46 AM
20 21

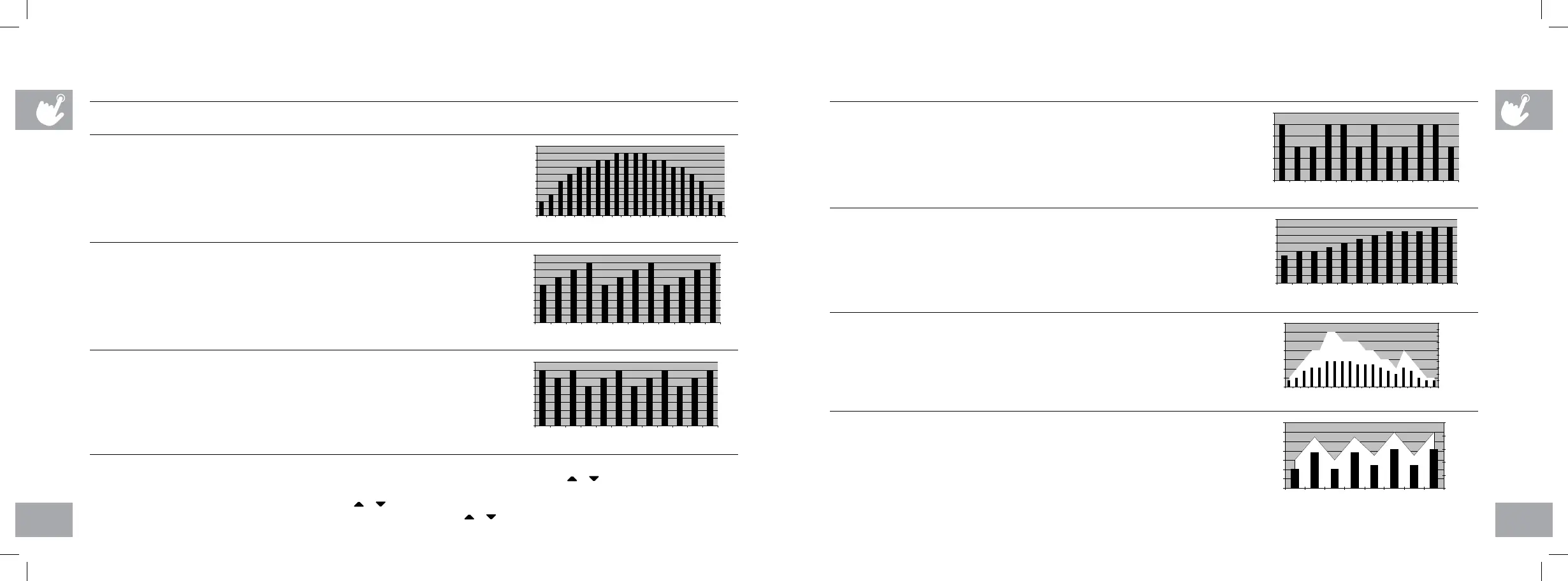

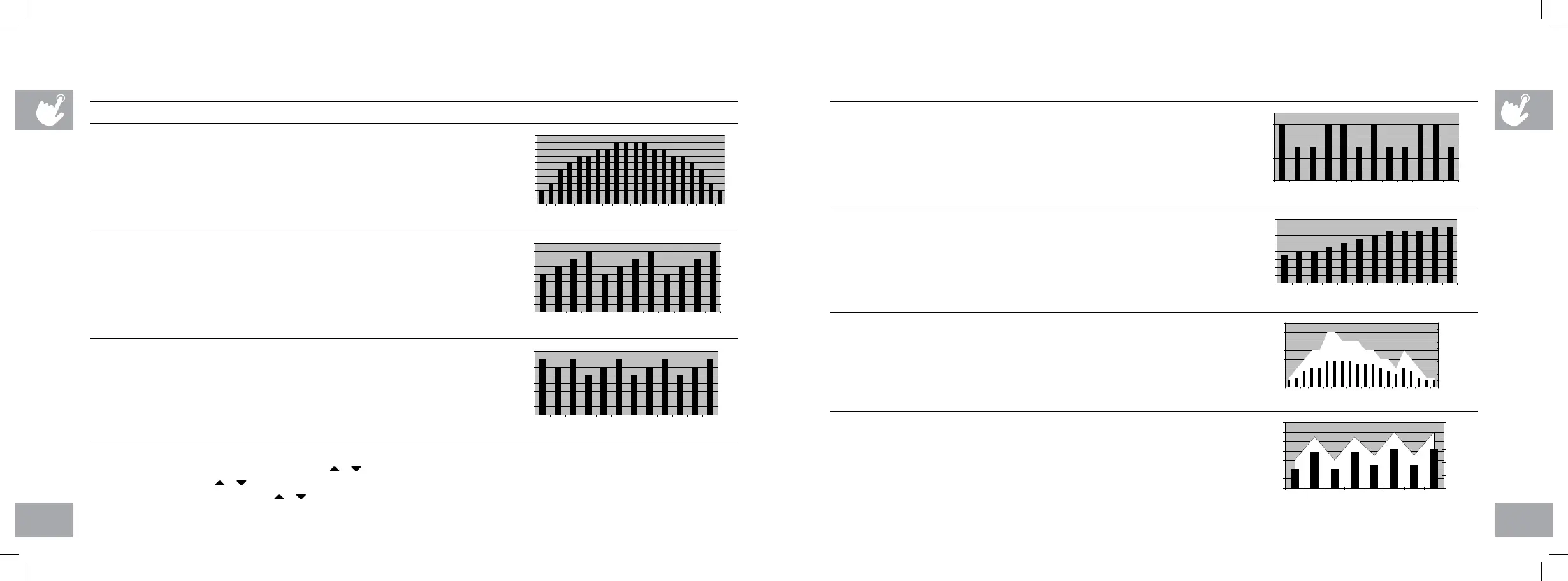

1) MANUAl: Adjust your level and incline manually during your workout
2) WEIGHt lOSS: Challenges with various combinations of hills and valleys
(resistance). Time-based goal with 10 difficulty levels to choose from. Black bars
represent changes in resistance level. Level 5 shown.
0
1
2
3
4
5
6
7
8
9
10
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Program Segments
Resistance Level
3) MUSClE tONER: : Muscle-defining workouts with 10 difficulty levels and
20 resistance levels increase strength and build solid endurance. Black bars
represent changes in resistance level. Level 5 shown.
0
1
2
3
4
5
6
7
8
9
1 2 3 4 5 6 7 8 9 10 11 12
Program Segments
Resistance Level
4) StRENGtH BUIlDER: Program cues you to pedal forward (F) and backwards
(R) for an exciting and challenging workout (resistance levels). Time-based
goal with 10 difficulty levels to choose from. Black bars represent changes in
resistance level. Level 5 shown.
0
1
2
3
4
5
6
7
8
1 2 3 4 5 6 7 8 9 10 11 12
Program Segments
Resistance Level
5) CONStANt WAttS:
1) Select Constant Watts program using
/ and press ENTER on the PROGRAMMING BUTTON.
2) Set time using
/ and press ENTER.
3) Select desired watts using
/ and press ENTER.
4) Press START or ENTER to being the program.
pROGRAM (StAGE) INFORMAtION
6) CABOt tRAIl: Simulates climbing mountains by increasing and decreasing
the resistance. Time-based goal with 10 difficulty levels to choose from. Black
bars represent changes in resistance level. Level 5 shown.
0
1
2
3
4
5
6
1 2 3 4 5 6 7 8 9 10 11 12
Program Segments
Resistance Level
7) BANFF ASCENt: This high-intensity ascending cardio program gives you a
solid and varied workout with 10 different challenge levels. Black bars represent
changes in resistance level. Level 5 shown.
0
2
4
6
8
10
12
14
16
1 2 3 4 5 6 7 8 9 10 11 12
Program Segments
Resistance Level
8) BANFF DESCENt: Start strong with intense combinations of resistance
and incline and take your strength and endurance to the next level. Black
bars represent changes in resistance level. White area represents changes in
elevation %. Level 5 shown.
0
10
20
30
40
50
60
70
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Program Segment
Elevation % (White))
0
2
4
6
8
10
12
14
16
18
20
Resistance (Black)
Resistance (black)
Elevation % (white)
9) MAx CARDIO: Keep burning fat long after your workout with high- and low-
intensity intervals that keep the heart rate up while improving endurance and
conditioning. Black bars represent changes in resistance level. White area
represents changes in elevation %. Level 5 shown.
Resistance (black)
Elevation % (white)
0
10
20
30
40
50
60
70
1 2 3 4 5 6 7 8
Program Segments
Elevation % (White)
0
4
8
12
16
20
Resistance (Black)
CE9.2-OM-rev1.5.indd 20-21 7/21/10 9:46 AM
22 23
DAtE AND ClOCK SEtUp
1) Enter Setup Mode: Press and hold 2 and 4 BUTTONS for 3-5 seconds.
2) Use the ENTER button to confirm settings.
3) Settings include: MONTH, DAY, YEAR, HOUR, MINUTE, and AM/PM.
4) Review Settings: You can review your settings at any time while in Setup Mode.
Use the ENTER button to scroll through settings.
5) Exit Setup Mode: To confirm the Date and Time, press and hold ENTER for 3 seconds.
6) To Reset: Simply reenter Setup Mode and adjust Date and Time to the correct setting.
EtRAK™ FItNESS JOURNAl SyStEM
Congratulations! Research shows that those who journal their fitness
routines or workouts, on average, achieve greater success than those who
do not. Because your new elliptical is equipped with the exclusive ETRAK
™
Fitness Journal System, you’ve taken an important step towards achieving
your fitness goals.
ETRAK
™
is an innovative new software program, integrated into your
elliptical console, that will allow you to track your fitness progress over
time, without the need for paper journals or logs. ETRAK
™
allows you to
easily compare your current workout to your personal bests or your last five
workouts. With quick access to feedback like duration of workout, distance
traveled, calories burned or your overall pace, you’ll be able to quickly and
easily see the progress you’ve made. You can also track your workout
totals. By following your total number of workouts, distance, and calories,
you’ll be able to see just how far you have come. Read further to see how
ETRAK
™
can help motivate you to enhance your performance.
SEtUp
To activate ETRAK
™
fitness journal system a user MUST be chosen before
the program begins. To select a USER 1 or 2, use the ARROW KEyS and
press ENtER to confirm. All workout data will accumulate only for the user
that is chosen. NOTE: If no user is selected data will not be tracked.
RESEt
Reset all recorded information for User 1 or User 2 by selecting the user
and then holding down the WORKOUt StAtS/HOlD tO RESEt key for
10 seconds. NOTE: This step is permanent and will delete ALL previously
accumulated data for the chosen user.
F I T N E S S J O U R N A L S Y S T E M
HOLD TO RESET
LAST 5
WORKOUTS
WORKOUT
TOTALS
WORKOUT
STATS
PERSONAL
BEST
DISTANCE
USING yOUR CD / Mp3 plAyER
1) Connect the included AUDIO ADAPTOR CABLE to the AUDIO IN JACK on
the top of the console and the headphone jack on your CD / MP3 player.
2) Use your CD / MP3 player buttons to adjust song settings.
3) Remove the AUDIO ADAPTOR CABLE when not in use.
4) If you don’t want to use the SPEAKERS, you can plug your headphones into
the AUDIO OUT JACK at the bottom of the console.
pROGRAM (StAGE) INFORMAtION CONtINUED
10)
11)
CUStOM 1 & 2:
1) Select CUSTOM 1 or 2 using
/ and press ENTER on the PROGRAMMING BUTTON.
2) Use the
/ keys to select time. Press ENTER to confirm.
3) Set each resistance/incline profile by using
/ and press ENTER. Repeat for all 15 resistance/incline profiles.
NOTE: You may go back to the previous segment by pressing BACK on the PROGRAMMING BUTTON.
4) Press START to begin.
CE9.2-OM-rev1.5.indd 22-23 7/21/10 9:46 AM
24 25
LIMITED HOME-USE WARRANTY
ACCUMUlAtED DAtA
With the ETRAK
™
fitness journal system, you can scroll through your accumulated data in multiple formats by pressing
the ETRAK
™
buttons. A workout is saved when: the program ends, the console is paused and not resumed within 5
minutes, or the STOP button is held to reset the console.
1) pERSONAl BESt: allows user to scroll through and view 5 personal bests for all previous workouts. They are:
• Best Mile – fastest time in which the user has completed a mile
• Best 5K – fastest time in which the user has completed a 5K
• Longest Workout – (time)
• Longest Workout – (distance)
• Calories Burned – most calories user has burned in one workout
2) lASt 5 WORKOUtS: allows you to view data from your previous 5 workouts. The following data from these 5
workouts can be scrolled through and viewed by pressing the WORKOUt StAtS key:
• Time – total time of selected workout
• Distance – total distance of selected workout
• Calories – total calories burned during selected workout
• Pace – average pace during selected workout
• Elevation Gain (feet) – total elevation climbed, in feet, during selected workout
3) WORKOUt tOtAlS: allows you to view the total accumulated workout data. Pressing the WORKOUt tOtAl
key will allow you to scroll through the following totals:
• Total Workouts
• Total Distance
• Total Calories
• Total Time
• Elevation Gain – total elevation climbed in feet
CE9.2-OM-rev1.5.indd 24-25 7/21/10 9:46 AM
26 27
WEIGHT CAPACITY = 325 lbs (147 kilograms).
FRAME • LIFETIME
Horizon Fitness warrants the frame against defects in
workmanship and materials for the lifetime of the original
owner, so long as the device remains in the possession of
the original owner. (The frame is defined as the welded metal
base of the unit and does not include any parts that can be
removed.)
BRAKE • LIFETIME
Horizon Fitness warrants the brake against defects in
workmanship and materials for the lifetime of the original
owner, so long as the device remains in the possession
of the original owner. Labor or installation of brake is not
covered under the motor warranty.
ELECTRONICS & PARTS • 1 YEAR
Horizon Fitness warrants the electronic components, finish
and all original parts for a period of one year from the date
of the original purchase, so long as the device remains in the
possession of the original owner.
LABOR • 1 YEAR
Horizon Fitness shall cover the labor cost for the repair of the
device for a period of one year from the date of the original
purchase, so long as the device remains in the possession of
the original owner.
EXCLUSIONS AND LIMITATIONS
Who IS covered:
• The original owner and is not transferable.
What IS covered:
• Repair or replacement of a defective motor, electronic
component, or defective part and is the sole remedy of the
warranty.
What IS NOT covered:
• Normal wear and tear, improper assembly or maintenance,
or installation of parts or accessories not originally
intended or compatible with the equipment as sold.
• Damage or failure due to accident, abuse, corrosion,
discoloration of paint or plastic, neglect, theft, vandalism,
fire, flood, wind, lightning, freezing, or other natural
disasters of any kind, power reduction, fluctuation or failure
from whatever cause, unusual atmospheric conditions,
collision, introduction of foreign objects into the covered
unit, or modifications that are unauthorized or not
recommended by Horizon Fitness.
SERVICE/RETURNS
• In-home service is available within 150 miles of
the nearest authorized Service Provider (Mileage
beyond 150 miles from an authorized service
center is the responsibility of the consumer).
• All returns must be pre-authorized by Horizon
Fitness.
• Horizon Fitness’ obligation under this warranty
is limited to replacing or repairing, at Horizon
Fitness’ option, the same or comparable model.
• Horizon Fitness may request defective
components be returned to Horizon Fitness upon
completion of warranty service using a prepaid
return shipping label. If you have been advised to
return parts and did not receive a label, please
contact Customer Tech Support.
• Replacement units, parts and electronic
components reconditioned to as-new condition by
Horizon Fitness or its vendors may sometimes be
supplied as warranty replacement and constitute
fulfillment of warranty terms.
• This warranty gives you specific legal rights, and
your rights may vary from state to state.
• Incidental or consequential damages. Horizon Fitness is not
responsible or liable for indirect, special or consequential damages,
economic loss, loss of property, or profits, loss of enjoyment or
use, or other consequential damages of whatsoever nature in
connection with the purchase, use, repair or maintenance of the
equipment. Horizon Fitness does not provide monetary or other
compensation for any such repairs or replacement parts costs,
including but not limited to gym membership fees, work time lost,
diagnostic visits, maintenance visits or transportation.
• Equipment used for commercial purposes or any use other than a
single family or Household, unless endorsed by Horizon Fitness for
coverage.
• Equipment owned or operated outside the US and Canada.
• Delivery, assembly, installation, setup for original or replacement
units or labor or other costs associated with removal or
replacement of the covered unit.
• Any attempt to repair this equipment creates a risk of injury.
Horizon Fitness is not responsible or liable for any damage, loss or
liability arising from any personal injury incurred during the course
of, or as a result of any repair or attempted repair of your fitness
equipment by other than an authorized service technician. All
repairs attempted by you on your fitness equipment are undertaken
AT YOUR OWN RISK and Horizon Fitness shall have no liability for
any injury to the person or property arising from such repairs.
• If you are out of the manufacturer’s warranty but have an extended
warranty, refer to your extended warranty contract for contact
information regarding requests for extended warranty service or
repair.
INCLINE MOTOR • 1 YEAR
Horizon Fitness warrants the incline motor against defects
in workmanship and materials for a period of one year from
the date of original purchase, so long as the device remains
in the possession of the original owner.
CE9.2-OM-rev1.5.indd 26-27 7/21/10 9:46 AM
28 29
FRANÇAIS
ASSEMBLAGE
Le processus de montage comporte certaines étapes au cours desquelles il faut faire particulièrement attention. Il importe
de suivre les instructions de montage à la lettre et de s’assurer que toutes les pièces sont bien serrées. Si on ne suit pas
correctement les instructions de montage, certaines parties du cadre de l’exerciseur elliptique pourraient être mal serrées et
bouger et elles pourraient causer des bruits irritants. Pour éviter les dommages à l’exerciseur elliptique, relire les instructions
d’assemblage et prendre les mesures correctives qui s’imposent.
Avant de continuer, rechercher le numéro de série de l’exerciseur elliptique qui figure sur
un autocollant de code à barres blanc, sur le tube de stabilisation avant, et l’inscrire dans
l’espace réservé ci-dessous.
INSCRIRE LE NUMÉRO DE SÉRIE ET LE MODÈLE DANS LES CASES CI-DESSOUS :
» Indiquer le NUMÉRO DE SÉRIE et le NOM DU MODÈLE lors de tout appel de service.
NUMÉRO DE SÉRIE :
EP
MODÈLE :
ExERCISEUR EllIptIQUE HORIZON CE9.2
AVERtISSEMENt
EMplACEMENt DU NUMéRO DE SéRIE
CE9.2-OM-rev1.5.indd 28-29 7/21/10 9:46 AM
30 31
PATINS PIVOTANTS
MANIVELLE
COUVERCLE
SUPÉRIEUR
JEU DE GLISSIÈRES
HAUT-PARLEURS
PORTE-BIDON
POIGNÉE D’EXERCICE
POIGNÉES DU
CARDIO-FRÉQUENCEMÈTRE
VENTILATEUR DE LA CONSOLE
TUBE DE STABILISATION
PRISE FEMELLE DE
CORDON D’ALIMENTATION
BÂTI
LEVIER DE PÉDALE
COUVERCLE ARRIÈRE
LOGEMENT D’UN IPOD/BALADEUR MP3
CONSOLE
MONTANT DE CONSOLE
CLAVIER TACTILE ET
FENÊTRES D’AFFICHAGE
LEVIER D’EXERCICE
BRAS DE LIAISON
INFÉRIEUR
WARNING
CONSULT A PHYSICIAN PRIOR TO USING ANY
EXERCISE EQUIPMENT. POSSIBILITY OF
SERIOUS INJURY IF EQUIPMENT IS USED
IMPROPERLY. READ INSTRUCTION MANUAL
BEFORE USING. KEEP CHILDREN OFF AND
AWAY FROM THIS EQUIPMENT. FOR
CONSUMER USE ONLY.
AVERTISSEMENT
CONSULTER UN MÉDECIN AVANT D’UTILISER
CET ÉQUIPEMENT. POSSIBILITÉ DE BLESSURES
SÉRIEUSES SI L’ÉQUIPEMENT EST UTILISE DE
MANIÈRE INCORRECTE. AVANT USAGE, LIRE LE
GUIDE D’UTILISATEUR. NE PAS LAISSER CET
ÉQUIPEMENT À LA PORTÉE DES ENFANTS.
POUR USAGE DOMESTIQUE UNIQUEMENT.
PRECAUCIÓN
CONSULTAR CON UN MEDICO ANTES DE USAR ESTE
EQUIPO. POSIBILIDAD DE RESULTAR EN HERIDAS
GRAVES SI EL EQUIPO ESTÁ UTILIZADO
IMPROPIAMENTE. LEER LA GUÍA DE
INSTRUCCIONES ANTES DE USAR.MANTENER
NIÑOS PEQUEÑOS ALEJADOS DE LA MÁQUINA.ESTE
EQUIPO ES SÓLO PARA EL USO DEL CONSUMIDOR.
CAUTION ATTENTION PRECAUCIÓN
KEEP HANDS AND FEET
AWAY FROM THIS AREA.
GARDER LES MAINS ET LES
PIEDS LOIN DE CETTE REGION.
MANTENGA LAS MANOS Y LOS
PIES LEJOS DE ESTA AREA.
OUtIlS INClUS :
F Tournevis
F Clé à manche en L, de 8 mm
F Clé plate de 13/15 mm
F Clé à manche en L, de 5 mm/Tournevis
F Clé à manche en L, de 5 mm
pIÈCES INClUSES :
F 1 tube de stabilisation
F 1 jeu de glissières
F 2 leviers de pédale
F 2 leviers d’exercice
F 2 poignées d’exercice
F 2 bras de liaison inférieurs avec patins
F 1 couvercle supérieur (2 parties)
F 1 montant de console
F 1 gaine de montant de console
F 1 console
F 2 chapeaux de levier d’exercice
F 1 porte-bidon
F 1 couvercle arrière
F 1 câble d’adaptateur audio
F 1 cordon d’alimentation
F 1 kit de visserie
DéBAllAGE
Déballer l’appareil là où il sera mis en service. Poser l’emballage de l’exerciseur elliptique
sur une surface plane. Il est conseillé de placer une toile de protection sur le sol. Ne
jamais ouvrir l’emballage d’expédition s’il repose sur le flanc.
REMARQUE : S’assurer à chaque étape de l’assemblage que TOUTES les vis et TOUS
les écrous sont bien en place et partiellement serrés avant de les serrer à fond.
REMARQUE : Une légère application de graisse peut faciliter l’installation de la
quincaillerie. Toute graisse, comme la graisse au lithium pour vélos est recommandée.
pRé-ASSEMBLAGE
En cas de questions ou s’il
manque des pièces, s’adresser
au service de soutien technique
à la clientèle. Les informations
pour communiquer avec ce
service figurent au verso du
présent manuel.
BESOIN D’AIDE ?
CE9.2-OM-rev1.5.indd 30-31 7/21/10 9:46 AM
32 33
étApE 1 DE L’ASSEMBLAgE
A Ouvrir le sachet de visserie 1.
B Fixer le tube de stabilisation au bÂti
avec 2 boulons (a), 2 rondelles
ÉlastiQues (b) et 2 rondelles en
arc (c) à chaque côté.
BOULON (A)
30 mm
Quantité : 4
RONDELLE
ÉLASTIQUE (B)
15 mm
Quantité : 4
RONDELLE
EN ARC (C)
17 mm
Quantité : 4
CONTENU DU SACHEt DE VISSERIE 1 :
BOULONS (A)
RONDELLES ÉLASTIQUES (B)
RONDELLES EN ARC (C)
TUBE DE STABILISATION
BÂTI
étApE 2 DE L’ASSEMBLAgE
A Ouvrir le sachet de visserie 2.
B Fixer le jeu de glissiÈres au
bÂti avec 4 boulons (f), 4
rondelles ÉlastiQues (e) et
4 rondelles plates (d).
C Fixer le jeu de glissiÈres
au bÂti avec 4 boulons (g),
4 rondelles plates (h),
4 rondelles ÉlastiQues (i)
et 4 Écrous (j).
RONDELLE
ÉLASTIQUE (E)
18 mm
Quantité : 4
RONDELLE
PLATE (D)
20 mm
Quantité : 4
BOULON (F)
20 mm
Quantité : 4
RONDELLE
ÉLASTIQUE (I)
15 mm
Quantité : 4
RONDELLE
PLATE (H)
16 mm
Quantité : 4
BOULON (G)
35 mm
Quantité : 4
ÉCROU (J)
Quantité : 4
CONTENU DU SACHEt DE VISSERIE 2 :
RONDELLES PLATES (D)
RONDELLES ÉLASTIQUES (E)
JEU DE GLISSIÈRES
BOULONS (F)
BÂTI
RONDELLES PLATES (H)
RONDELLES ÉLASTIQUES (I)
ÉCROUS (J)
BOULONS (G)
CE9.2-OM-rev1.5.indd 32-33 7/21/10 9:46 AM
34 35
BOULON (M)
RONDELLE ÉLASTIQUE (B)
RONDELLE PLATE (K)
RONDELLE ONDULÉE (L)
LEVIER DE PÉDALE
MANIVELLE
ROULETTE DU
LEVIER DE PÉDALE
GLISSIÈRE
MONTANT DE LA CONSOLE
BOULONS PRÉ-INSTALLÉS
CÂBLE DE LA CONSOLE
BÂTI
étApE 3 DE L’ASSEMBLAGE
A Ouvrir le sachet de visserie 3.
B Tirer soigneusement le cÂble de la
console à travers le montant de
console à l’aide de la ligature qui se trouve
dans le montant de console.
C Glisser délicatement le montant de
console sur le bÂti et fixer le montant de
console au bÂti avec les boulons prÉ-
installÉs.
D Glisser une rondelle ondulÉe (l) puis le
levier de pÉdale sur la manivelle (voir
figure). Faire reposer la roulette du levier
de pÉdale sur la glissiÈre.
E Fixer le levier de pÉdale à la manivelle
avec 1 rondelle plate (k), 1 rondelle
ÉlastiQue (b) et 1 boulon (m).
F Répéter les étapes D à E de l’autre côté de
l’exerciseur elliptique.
BOULON (M)
20 mm
Quantité : 2
RONDELLE
ÉLASTIQUE (B)
15 mm
Quantité : 2
RONDELLE
PLATE (K)
20 mm
Quantité : 2
RONDELLE
ONDULÉE (L)
22,5 mm
Quantité : 2
CONTENU DU SACHEt DE VISSERIE 3 :
REMARQUE :
Veiller à ne
pincer aucun
des fils lors de
l’assemblage
du montant de
console.
RONDELLE ÉLASTIQUE (Q)
BOULON (P)
RONDELLE PLATE (R)
RONDELLE ONDULÉE (O)
RONDELLES PLATES (N)
BRAS DE LIAISON
INFÉRIEUR
SUPPORT DE LEVIER
DE PÉDALE
étApE 4 DE L’ASSEMBLAGE
A Ouvrir le sachet de visserie 4.
B Glisser 1 rondelle plate (n), 1
rondelle ondulÉe (o) et une autre
rondelle plate (n) sur le bras de
liaison infÉrieur.
C Glisser le bras de liaison infÉrieur
dans le support de levier de
pÉdale.
D Fixer le bras de liaison infÉrieur au
support de levier de pÉdale avec
1 rondelle plate (r), 1 rondelle
ÉlastiQue (Q) et 1 boulon (p).
E Répéter les étapes B à D de l’autre côté de
l’exerciseur elliptique.
RONDELLE
PLATE (N)
27 mm
Quantité : 4
RONDELLE
ONDULÉE (O)
29 mm
Quantité : 2
RONDELLE
ÉLASTIQUE (Q)
15,4 mm
Quantité : 2
RONDELLE
PLATE (R)
20 mm
Quantité : 2
BOULON (P)
20 mm
Quantité : 2
CONTENU DU SACHEt DE VISSERIE 4 :
CE9.2-OM-rev1.5.indd 34-35 7/21/10 9:46 AM
36 37
BOULON (U)
RONDELLE
ÉLASTIQUE (B)
RONDELLES
PLATES (H)
RONDELLES PLATES (T)
MONTANT DE CONSOLE
CHAPEAU DE
MAIN COURANTE
LEVIER D’EXERCICE
RONDELLES DE
CAOUTCHOUC (S)
étApE 5 DE L’ASSEMBLAGE
A Ouvrir le sachet de visserie 5.
B Glisser 1 rondelle de caoutchouc (s)
et 1 rondelle plate (t) sur le montant
de console.
C Glisser le levier d’eXercice sur le
montant de console et le fixer avec 1
rondelle plate (t), 1 rondelle plate
(h), 1 chapeau de levier d’eXercice,
1 rondelle plate (h), 1 rondelle
ÉlastiQue (b) et 1 boulon (u).
D Répéter les étapes B et C de l’autre côté de
l’exerciseur elliptique.
BOULON (U)
20 mm
Quantité : 2
RONDELLE
ÉLASTIQUE (B)
15 mm
Quantité : 2
RONDELLE
PLATE (H)
20 mm
Quantité : 4
RONDELLE
PLATE (T)
25 mm
Quantité : 4
RONDELLE DE
CAOUTCHOUC (S)
26 mm
Quantité : 2
CONTENU DU SACHEt DE VISSERIE 5 :
étApE 6 DE L’ASSEMBLAGE
A Ouvrir le sachet de visserie 6.
B Aligner l’extrémité du bras de liaison
infÉrieur et le support du bas du levier
d’eXercice.
C Placer une rondelle en tÉflon (v)
de chaque côté du bras de liaison
infÉrieur. En tenant les rondelles en
tÉflon (v), glisser le bras de liaison
infÉrieur dans l’extrémité inférieure du
levier d’eXercice.
D Fixer le joint avec 1 rondelle
plate (w), 1 rondelle ÉlastiQue (b),
1 boulon (X) et bloquer avec 1 Écrou (y).
E Répéter les étapes B à D de l’autre côté de
l’exerciseur elliptique.
RONDELLE
ÉLASTIQUE (B)
15 mm
Quantité : 2
RONDELLE
EN TÉFLON (V)
28,4 mm
Quantité : 4
RONDELLE
PLATE (W)
17 mm
Quantité : 2
ÉCROU (Y)
Quantité : 2
BOULON (X)
70 mm
Quantité : 2
CONTENU DU SACHEt DE VISSERIE 6 :
BOULON (X)
RONDELLE PLATE (W)
ÉCROU (Y)
LEVIER D’EXERCICE
RONDELLE ÉLASTIQUE B)
RONDELLES EN TÉFLON (V)
BRAS DE LIAISON INFÉRIEUR
CE9.2-OM-rev1.5.indd 36-37 7/21/10 9:46 AM
38 39
PORTE-BIDON
MONTANT DE CONSOLE
VIS (Z)
VIS (Z)
COUVERCLE
ARRIÈRE
VIS (AA)
STABILISATEUR ARRIÈRE
GAINE DE
MONTANT
DE CONSOLE
COUVERCLE
SUPÉRIEUR
(PARTIES GAUCHE
ET DROITE)
étApE 7 DE L’ASSEMBLAGE
A Ouvrir le sachet de visserie 7.
B Assembler les couvercles supÉrieur
gauche et droit sur le montant de
console et fixer avec 3 vis (z).
C Glisser la gaine de montant de la
console autour du montant de
console et l’insérer dans le couvercle
supÉrieur.
D Glisser le porte-bidon sur le montant
de la console et le fixer avec 2 vis (aa).
E Glisser le couvercle arriÈre sur le
stabilisateur arriÈre et le fixer avec
2 vis (z).
VIS (Z)
15 mm
Quantité : 5
VIS (AA)
20 mm
Quantité : 2
CONTENU DU SACHEt DE VISSERIE 7 :
CONSOLE
BOULONS (BB)
POIGNÉE D’EXERCICE
CÂBLES DE LA CONSOLE
LEVIER D’EXERCICE
VIS DE PRESSION PRÉ-FIXÉES
MONTANT DE
LA CONSOLE
étApE 8 DE L’ASSEMBLAGE
BOULON (BB)
12 mm
Quantité : 4
CONTENU DU SACHEt DE VISSERIE 8 :
REMARQUE : Veiller à ne pincer
aucun fil en fixant la console ou
les poignées/leviers d’exercice.
A Ouvrir le sachet de visserie 8.
B Fixer les cÂbles de la console à la
console.
C Ranger soigneusement les cÂbles de la
console dans le montant de console
avant de fixer la console. Fixer la console
au montant de console avec 4
boulons (bb).
D Assembler la poignÉe d’eXercice sur
le levier d’eXercice en s’assurant que
la poignée et le levier d’exercice sont bien
assemblées l’une à l’autre. Fixer la poignÉe
d’eXercice au levier d’eXercice avec
des vis de pression prÉ-fiXÉes.
S’assurer que les poignées d’exercice sont aussi abaissées
que possible. Les poignées d’exercice risquent d’être
endommagées si elles ne sont pas correctement fixées.
E Répéter l’étape D de l’autre côté.
TRAVAIL TERMINÉ.
CE9.2-OM-rev1.5.indd 38-39 7/21/10 9:46 AM
40 41
FONCTIONNEMENT DE
L’EXERCISEUR ELLIPTIQUE
La présente section explique comment utiliser et programmer la console de l’exerciseur elliptique. La section
FONCTIONNEMENT DE BASE du GUIDE D’UTILISATION DE L’EXERCISEUR ELLIPTIQUE comporte des
instructions relatives à ce qui suit :
• EMplACEMENt DE l’ExERCISEUR EllIptIQUE
• INStRUCtIONS D’AlIMENtAtION / DE MISE À lA tERRE
• pOSItIONNEMENt DES pIEDS
• DéplACEMENt DE l’ExERCISEUR EllIptIQUE
• MISE À NIVEAU DE l’ExERCISEUR EllIptIQUE
• FONCtIONNEMENt DES DISpOSItIFS DE RéGlAGE MéCANIQUE / MANUEl
DE l’INClINAISON
• UtIlISAtION DU CARDIO-FRéQUENCEMÈtRE
CE9.2-OM-rev1.5.indd 40-41 7/21/10 9:46 AM
42 43
0
%
20
%
40
%
60
%
80
%
100
%
2
4
8
12
16
20
F I T N E S S J O U R N A L S Y S T E M
HOLD TO RESET
LAST 5
WORKOUTS
WORKOUT
TOTALS
WORKOUT
STATS
PERSONAL
BEST
I N C L I N E Q U I C K K E Y S L E V E L Q U I C K K E Y S
ELEVATION
GAIN
(FEET)
TIME
DISTANCE
CALORIES
LEVEL
PACE
INCLINE
MANUAL WEIGHT
LOSS
MUSCLE
TONER
STRENGTH
BUILDER
CONSTANT
WATTS
CABOT
TRAIL
BANFF
ASCENT
BANFF
DESCENT
MAX
CARDIO
CUSTOM 1 CUSTOM 2
STAGE 1 STAGE 2 STAGE 3 STAGE 4 STAGE 5 STAGE 6 STAGE 7 STAGE 8 STAGE 9 STAGE 10 STAGE 11
CE9.2
A
G
O
F
P
A
C
B
H
M
I
L K
N NQ
R
D EJ
FONCtIONNEMENt DE lA CONSOlE
Remarque : Avant d’utiliser la console, il faut enlever la fine pellicule protectrice en plastique qui la recouvre.
A) FENÊtRES D’AFFICHAGE À DEl : Affiche la durée et la distance en cours d’exercice.
B) AFFICHEUR ACl DE l’EtRAK™ : Affiche les données du système de suivi du conditionnement physique ETRAK™.
Affiche la fréquence cardiaque, les calories, l’allure, le niveau et l’inclinaison en cours d’exercice.
C) COMMANDES EtRAK™ : Utiliser ces touches pour ajuster les réglages de l’affichage de l’ETRAK™.
D) StARt (DéMARRAGE) : Appuyer sur cette touche pour commencer à s’exercer, lancer une séance d’entraînement, ou
reprendre les exercices après une pause.
E) StOp (ARRÊt) : Appuyer sur cette touche pour faire une pause/terminer une séance d’entraînement. Tenir la touche pendant
3 secondes pour réinitialiser la console.
F) INClINE (INClINAISON)
/ : Servent à régler l’inclinaison.
G) lEVEl (NIVEAU) + / – : Servent à régler le degré de résistance.
H) INClINE QUICK KEyS (tOUCHES DE RéGlAGE RApIDE DE l’INClINAISON) : Servent à atteindre plus rapidement
le pourcentage d’inclinaison voulue.
I) lEVEl QUICK KEyS (tOUCHES DE RéGlAGE RApIDE DU NIVEAU) : Servent à atteindre plus rapidement le degré de
résistance voulu.
J) tOUCHE DE pROGRAMMAtION : Sert à choisir le stade, le niveau, la durée et autres options.
K) CHANGE DISplAy (tOUCHE DE CHANGEMENt D’AFFICHAGE : Appuyer sur cette touche pour modifier les
paramètres affichés en cours d’exercice.
l) tOUCHE VENtIlAtEUR : Appuyer sur cette touche pour actionner ou arrêter le ventilateur.
M) VENtIlAtEUR : Ventilateur personnel pour les exercices.
N) HAUt-pARlEURS : Diffusent la musique quand un lecteur de CD / baladeur MP3 est connecté à la console.
O) pRISE D’ENtRéE AUDIO : Brancher un lecteur de CD / baladeur MP3 à la console à l’aide du câble d’adaptateur
audio fourni.
p) pRISE DE SORtIE AUDIO / pRISE pOUR CASQUE D’éCOUtE : Utilisée pour entendre la musique par le casque
d’écoute. Remarque : Lorsque le casque d’écoute est enfiché dans la prise correspondante, le son n’est plus envoyé aux
haut-parleurs.
Q) lOGEMENt D’UN BAlADEUR Mp3 : Sert à ranger un baladeur MP3.
R) SUppORt DE lECtURE : Pour poser un magazine ou un livre.
*L’autocollant pour traduction en français est situé dans le carton d’assemblage
CE9.2-OM-rev1.5.indd 42-43 7/21/10 9:46 AM
44 45
F I T N E S S J O U R N A L S Y S T E M
HOLD TO RESET
LAST 5
WORKOUTS
WORKOUT
TOTALS
WORKOUT
STATS
PERSONAL
BEST
LEVEL INCLINE
FENÊtRES D’AFFICHAGE
•
tIME (DURéE) : Indiquée en minutes et
secondes. Affichage de la durée restante ou
écoulée des exercices.
•
DIStANCE : Indiquée en milles. Affichage de la
distance parcourue ou de la distance restante à
parcourir durant la séance d’entraînement.
•
SpEED (SpD) (VItESSE) : Indiquée en mi/h.
Indique à quelle vitesse les pédales tournent.
•
CAlORIES : Nombre total de calories brûlées
ou de calories restant à brûler pendant la séance
d’entraînement.
•
HEARt RAtE (HR) (FRéQUENCE CARDIAQUE) :
Indique les battements par minute. Permet à
l’utilisateur de surveiller sa fréquence cardiaque
(s’affiche lorsque le contact est établi avec les deux
poignées du cardio-fréquencemètre).
• AFFICHAGE ACl DE l’EtRAK™ : Lorsque
l’ETRAK™ est activé, les informations ETRAK™
s’affichent dans cette fenêtre. Utiliser les quatre
touches situées sous l’afficheur pour modifier
les informations affichées. Pour plus ample
information, voir page 49.
• lEVEl (NIVEAU) : Affichage du niveau de
résistance actuel. Affiché dans la fenêtre
alphanumérique.
•
INClINE (INClINAISON) : Affichée sous forme
de pourcentage.
Indique le degré d’inclinaison du
vérin d’inclinaison motorisé. Affiché dans la fenêtre
alphanumérique.
• WAttS (NOMBRE DE WAttS) : Affiche la
quantité d’énergie produite par l’utilisateur actuel.
ANNUlAtION DE lA SélECtION ACtUEllE
/RéINItIAlISAtION DE lA CONSOlE
Appuyer sur la touche STOP et la tenir pendant 3 secondes.
FIN D’UNE SéANCE D’ENtRAÎNEMENt
Lorsque la séance d’entraînement est terminée, le mot « WORKOUT COMPLETE » clignote sur l’écran d’affichage et un bip retentit.
Les renseignements sur la séance d’entraînement restent affichés pendant 30 secondes avant d’être réinitialisés.
pOUR COMMENCER
1) S’assurer qu’aucun objet ne risque d’entraver le fonctionnement de l’exerciseur elliptique.
2) Enficher le cordon d’alimentation et mettre l’exerciseur elliptique sous tension. (L’interrupteur est situé en
bas et à l’avant de l’exerciseur.)
3) On dispose des options suivantes pour commencer une séance d’exercices :
A) MISE EN MARCHE RApIDE
Appuyer sur la touche START pour commencer la séance d’exercice. Décompte progressif de la
durée à partir de 0:00. Le degré de résistance passe au niveau 1, la valeur implicite. L’inclinaison
passe à 0 %, la valeur implicite.
(LS10.0E, LS13.0E uniquement).
B) CHOIx D’UN StADE
1) Utiliser la TOUCHE DE PROGRAMMATION pour choisir USER 1, USER 2 ou GUEST
(UTILISATEUR 1, UTILISATEUR 2 ou INVITÉ) et appuyer sur la touche ENTER.
2) Choisir un stade à l’aide des touches + / – et appuyer sur la touche ENTER de la
TOUCHE DE PROGRAMMATION.
3) Choisir un niveau à l’aide des touches + / – et appuyer sur la touche ENTER.
4) Fixer la durée à l’aide des touches + / – et appuyer sur la touche ENTER.
5) Appuyer sur la touche START ou sur la touche ENTER pour lancer le stade. REMARQUE : Si on appuie sur la touche
START avant d’appuyer sur la touche ENTER, le stade se lance avec décompte progressif à partir de 0:00 dans le cas des
stades Manual (Manuel) (S1) et Constant Watts (Watts constants) (S4), et décompte régressif à partir de 30:00 dans le
cas de tous les autres stades. Le niveau revient à 1, la valeur implicite.
Touche de
programmation
CE9.2-OM-rev1.5.indd 44-45 7/21/10 9:46 AM
46 47
1) MANUAl (MANUEl) : Réglage manuel du niveau et de l’inclinaison au cours
de la séance d’entraînement.
2) WEIGHt lOSS (pERtE DE pOIDS) : Ensemble d’exercices comportant
diverses combinaisons de montées et de descentes (résistance). Objectif de
durée avec possibilité de 10 niveaux de difficulté. Les barres noires représentent
les changements de degré de résistance. Le niveau 5 est illustré.
0
1
2
3
4
5
6
7
8
9
10
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Program Segments
Resistance Level
3) MUSClE tONER (tONIFICAtION MUSCUlAIRE) : Ensemble d’exercices
de musculation avec 10 niveaux de difficulté et 20 degrés de résistance qui
permettent d’accroître sa force et son endurance. Les barres noires représentent
les changements de degré de résistance. Le niveau 5 est illustré.
0
1
2
3
4
5
6
7
8
9
1 2 3 4 5 6 7 8 9 10 11 12
Program Segments
Resistance Level
4) StRENGtH BUIlDER (RENFORCEMENt) : Ce programme incite à pédaler
tantôt en marche avant (F) tantôt en marche arrière (R) pour rendre l’entraînement
plus enthousiasmant et plus stimulant (degrés de résistance). Objectif de durée
avec possibilité de 10 niveaux de difficulté. Les barres noires représentent les
changements de degré de résistance. Le niveau 5 est illustré.
0
1
2
3
4
5
6
7
8
1 2 3 4 5 6 7 8 9 10 11 12
Program Segments
Resistance Level
5) CONStANt WAttS (WAttS CONStANtS) :
1) Choisir le programme Constant Watts (Watts constants) à l’aide des touches fléchées
/ et appuyer sur la touche
ENTER de la TOUCHE DE PROGRAMMATION.
2) Fixer la durée à l’aide des touches fléchées
/ et appuyer sur la touche ENTER.
3) Choisir le nombre de watts souhaité à l’aide des touches fléchées
/ et appuyer sur la touche ENTER.
4) Appuyer sur la touche START ou sur la touche ENTER pour lancer le programme.
RENSEIGNEMENtS SUR lE pROGRAMME (StADE)
6) CABOt tRAIl (pIStE CABOt) : Simule le franchissement de montagnes
par des augmentations et des réductions de la résistance. Objectif de durée
avec possibilité de 10 niveaux de difficulté. Les barres noires représentent les
changements de degré de résistance. Le niveau 5 est illustré.
0
1
2
3
4
5
6
1 2 3 4 5 6 7 8 9 10 11 12
Program Segments
Resistance Level
7) BANFF ASCENt (MONtéE DE BANFF) : Ce programme de montée soumet
le cœur à un effort intense et permet un entraînement efficace et varié, avec 10
niveaux de défi différents. Les barres noires représentent les changements de
degré de résistance. Le niveau 5 est illustré.
0
2
4
6
8
10
12
14
16
1 2 3 4 5 6 7 8 9 10 11 12
Program Segments
Resistance Level
8) BANFF DESCENt (DESCENtE DE BANFF) : Intenses combinaisons de
résistance et d’inclinaison qui portent la force et l’endurance au degré suivant
de condition physique. Les barres noires représentent les changements de
degré de résistance. La zone blanche représente les variations du pourcentage
d’élévation. Le niveau 5 est illustré.
0
10
20
30
40
50
60
70
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Program Segment
Elevation % (White))
0
2
4
6
8
10
12
14
16
18
20
Resistance (Black)
Résistance (barres noires)
% élévation (zone blanche)
9) MAx CARDIO (CARDIO MAxI) : Poursuit la combustion des graisses
bien après la fin des séances d’entraînement, avec des intervalles de haute
et de basse intensité qui maintiennent élevée la fréquence cardiaque tout en
accroissant l’endurance et en renforçant la mise en forme. Les barres noires
représentent les changements de degré de résistance. La zone blanche
représente les variations du pourcentage d’élévation. Le niveau 5 est illustré.
Résistance (barres noires)
% élévation (zone blanche)
0
10
20
30
40
50
60
70
1 2 3 4 5 6 7 8
Program Segments
Elevation % (White)
0
4
8
12
16
20
Resistance (Black)
SEGMENTS DE PROGRAMME
SEGMENTS DE PROGRAMME
SEGMENTS DE PROGRAMME
SEGMENTS DE PROGRAMME
SEGMENTS DE PROGRAMME
SEGMENTS DE PROGRAMME
SEGMENTS DE PROGRAMME
CE9.2-OM-rev1.5.indd 46-47 7/21/10 9:46 AM
48 49
RéGlAGE DE lA DAtE Et DE l’HORlOGE
1) Passer en mode de réglage : Appuyer sur les TOUCHES 2 et 4 et les tenir pendant 3-5 secondes.
2) Appuyer sur la touche ENTER pour confirmer les réglages.
3) Les réglages comprennent : MOIS, JOUR, ANNÉE, HEURE, MINUTE et AM/PM.
4) Révision des réglages : En mode de réglage, on peut réviser les réglages n’importe quand. Appuyer sur la touche
ENTER pour faire défiler les réglages.
5) Sortir du mode de réglage : Pour confirmer la date et l’heure, appuyer sur la touche ENTER et la tenir pendant
3 secondes.
6) Pour réinitialiser : Repasser en mode de réglage et régler la date et l’heure aux valeurs adéquates.
SUItE DES RENSEIGNEMENtS SUR lE pROGRAMME (StADE)
10)
11)
CUStOM 1 & 2 (pERSONNAlISAtION 1 & 2) :
1) Choisir CUSTOM 1 ou 2 (PERSONNALISATION 1 ou 2) à l’aide des touches fléchées
/ et appuyer sur la
touche ENTER de la TOUCHE DE PROGRAMMATION.
2) Utiliser les touches fléchées
/ pour choisir la durée. Appuyer sur la touche ENTER pour confirmer.
3) Régler chaque profil de résistance/d’inclinaison à l’aide des touches fléchées
/ et appuyer sur la touche ENTER.
Répéter pour tous les 15 profils de résistance/d’inclinaison. REMARQUE : On peut revenir au segment précédent en
appuyant sur la touche BACK (RETOUR) de la TOUCHE DE PROGRAMMATION.
4) Appuyer sur la touche START pour lancer le programme.
SyStÈME DE SUIVI DU CONDItIONNEMENt
pHySIQUE EtRAK™
Toutes nos félicitations ! Des recherches ont permis de conclure que
ceux qui se fixent des objectifs d’entraînement physique et s’y tiennent
obtiennent en moyenne de meilleurs résultats que ceux qui ne le font pas.
L’acquisition de ce nouvel exerciseur elliptique équipé d’un ETRAK™,
système de suivi du conditionnement physique exclusif, est une étape
importante vers la concrétisation de vos objectifs d’entraînement.
L’ETRAK™ est un logiciel novateur, intégré à la console de l’exerciseur
elliptique, qui permet de suivre les progrès vers la concrétisation d’objectifs
d’entraînement au fil du temps, et dispense d’avoir à tenir manuellement
un journal ou un registre. L’ETRAK™ permet de comparer facilement
les résultats obtenus pendant la séance d’entraînement que l’on vient
d’exécuter à ses performances personnelles ou aux résultats qu’on a
obtenus au cours des cinq séances d’entraînement précédentes. Un
accès rapide à des facteurs comme la durée de l’entraînement, la distance
parcourue, le nombre de calories brûlées ou l’allure d’ensemble, on peut
rapidement et facilement constater les progrès qu’on a réalisés. On peut
aussi suivre la progression des totaux d’entraînement. En suivant le nombre
total de séances d’entraînement, la distance et le nombre de calories, on
peut savoir où on en est arrivé. Lire de la documentation pour s’informer
davantage sur la manière dont l’ETRAK™ peut aider à se motiver pour
améliorer ses performances.
RéGlAGE
Pour activer le système de suivi du conditionnement physique ETRAK™, on
DOIT choisir un utilisateur avant le lancement du programme. Pour choisir
l’utilisateur 1 ou 2, utiliser les tOUCHES FléCHéES et appuyer sur la
touche ENtER pour confirmer. Toutes les données d’entraînement ne sont
cumulées que pour l’utilisateur choisi. REMARQUE : Si aucun utilisateur
n’est choisi, les données ne sont pas suivies.
F I T N E S S J O U R N A L S Y S T E M
HOLD TO RESET
LAST 5
WORKOUTS
WORKOUT
TOTALS
WORKOUT
STATS
PERSONAL
BEST
DISTANCE
UtIlISAtION D’UN lECtEUR DE CD / BAlADEUR Mp3
1) Connecter le CÂBLE D’ADAPTATEUR AUDIO fourni à la PRISE D’ENTRÉE AUDIO (à la partie supérieure de la
console) et à la prise pour casque d’écoute du lecteur de CD / baladeur MP3.
2) Utiliser les touches du lecteur de CD / baladeur MP3 pour régler les caractéristiques de la diffusion.
3) Enlever le CÂBLE D’ADAPTATEUR AUDIO lorsqu’on ne s’en sert pas.
4) Si on ne veut pas utiliser les HAUT-PARLEURS, on peut brancher le casque d’écoute à la PRISE DE SORTIE AUDIO,
à la partie inférieure de la console.
RéINItIAlISAtION
Réinitialiser toutes les informations enregistrées
pour l’utilisateur 1 ou l’utilisateur 2 en choisissant
l’utilisateur puis en appuyant sur la touche WORKOUt
StAtS/HOlD tO RESEt (STATISTIQUES
D’ENTRAÎNEMENT / TENIR POUR RÉINITIALISER)
et en la tenant pendant 10 secondes. REMARQUE :
Cette étape a un effet permanent ; elle supprime
TOUTES les données préalablement cumulées pour
l’utilisateur choisi.
CE9.2-OM-rev1.5.indd 48-49 7/21/10 9:46 AM
50 51
GARANTIE LIMITÉE –
USAGE DOMESTIQUE
DONNéES CUMUléES
Grâce au système de suivi du conditionnement physique ETRAK™, les utilisateurs peuvent faire défiler leurs données
cumulées en formats multiples en appuyant sur les touches de l’ETRAK™. Une séance d’entraînement est mise en
mémoire quand : le programme se termine, la console est mise en pause et non réactivée dans les 5 minutes qui
suivent, ou lorsqu’on appuie sur la touche STOP et qu’on la tient pour réinitialiser la console.
1) pERSONAl BESt (pERFORMANCES pERSONNEllES) : Permet à l’utilisateur de faire défiler et de
visualiser 5 des performances qu’il a réalisées au cours de toutes les séances d’entraînement précédentes :
• Le meilleur mille – le temps le plus court qu’il a mis pour courir un mille
• Les meilleurs 5 km – le temps le plus court qu’il a mis pour courir 5 km
• La plus longue séance d’entraînement – Durée
• La plus longue séance d’entraînement – Distance
• Les calories brûlées – le plus de calories que l’utilisateur a brûlées durant une séance d’entraînement.
2) lASt 5 WORKOUtS (lES 5 DERNIÈRES SéANCES D’ENtRAÎNEMENt) : Permet de visualiser les
données des 5 séances d’entraînement précédentes. On peut faire défiler et visualiser les données ci-après de
ces 5 séances en appuyant sur le touche WORKOUt StAtS (STATISTIQUES D’ENTRAÎNEMENT) :
• Durée – durée totale de la séance d’entraînement choisie
• Distance – distance totale parcourue au cours de la séance d’entraînement choisie
• Calories – nombre total de calories brûlées pendant la séance d’entraînement choisie
• Allure – rythme moyen adopté pendant la séance d’entraînement choisie
• Gain de hauteur (pieds) – hauteur totale gravie, en pieds, pendant la séance d’entraînement choisie
3) WORKOUt tOtAlS (tOtAUx D’ENtRAÎNEMENt) : Permet de visualiser l’ensemble des données
d’entraînement cumulées. En appuyant sur la touche WORKOUt tOtAlS, on fait défiler les totaux suivants :
• Nombre total de séances d’entraînement
• Distance totale parcourue
• Nombre total de calories brûlées
• Durée totale
• Gain de hauteur – hauteur totale gravie (en pieds)
CE9.2-OM-rev1.5.indd 50-51 7/21/10 9:46 AM
52 53
POIDS MAXIMAL DE L’UTILISATEUR :
147 kg (325 lb)
CADRE • DURÉE DE VIE
Horizon Fitness garantit le cadre contre les vices de
fabrication ou de matériau pendant toute la durée de
vie du propriétaire initial, tant que le propriétaire initial
possède l’appareil. (Le cadre se définit comme la base
en métal soudé de l’appareil et qui ne comporte aucune
pièce amovible.)
FREIN • DURÉE DE VIE
Horizon Fitness garantit le frein contre les vices de
fabrication ou de matériau pendant toute la durée de
vie du propriétaire initial, tant que le propriétaire initial
possède l’appareil. La main d’œuvre ou l’installation du
frein ne sont pas couvertes par la garantie du frein.
ÉLECTRONIQUE ET PIÈCES • 1 AN
Horizon Fitness garantit les composants électroniques,
la finition et toutes les pièces d’origine pendant un
an à compter de la date de l’achat initial, tant que le
propriétaire initial possède l’appareil.
MAIN-D’ŒUVRE • 1 AN
Horizon Fitness prend à sa charge les frais de main-
d’œuvre pour la réparation de l’appareil pendant un
an à compter de la date de l’achat initial, tant que le
propriétaire initial possède l’appareil.
EXCLUSIONS ET LIMITATIONS
Qui EST couvert :
• Le propriétaire initial ; la garantie n’est pas transférable.
Qu’est-ce qui EST couvert :
• La réparation ou le remplacement du moteur défectueux, de
composants électroniques défectueux ou de pièces défectueuses.
Ils constituent les seuls correctifs au titre de la garantie.
Qu’est-ce qui N’EST PAS couvert :
• L’usure normale, l’assemblage ou l’entretien incorrects ou
l’installation de pièces ou d’accessoires incompatibles ou non
destinés à l’équipement tel qu’il est vendu.
• Les dommages ou la défaillance dus à un accident, l’utilisation
abusive, la corrosion, la décoloration de la peinture ou du plastique,
la négligence, le vol, le vandalisme, l’incendie, l’inondation, le vent, la
foudre, le gel ou d’autres catastrophes naturelles quelle qu’en soit
la nature, une réduction, fluctuation ou défaillance d’alimentation
de quelque origine que ce soit, des conditions atmosphériques
inhabituelles, une collision, l’introduction d’objets étrangers dans
l’unité ou des modifications non autorisées ou non recommandées
par Horizon Fitness.
• Les dommages accessoires ou immatériels. Horizon Fitness n’est
pas responsable des dommages indirects, spéciaux ou immatériels,
des pertes économiques, des pertes matérielles ou de profits, des
privations de jouissance ou d’utilisation, ou d’autres dommages
immatériels de quelque nature que ce soit en relation avec l’achat,
l’utilisation, la réparation ou l’entretien de l’équipement. Horizon
Fitness ne consent aucune compensation monétaire ou autre pour
de telles réparations ou le coût des pièces de rechange, y compris
notamment les cotisations d’organismes sportifs, pertes de temps
de travail, visites de diagnostic, visites d’entretien ou frais de
transport.
• Les équipements utilisés à des fins commerciales ou à toutes autres
fins que celles d’une famille unique ou d’un foyer, sauf acceptation
de la couverture par Horizon Fitness.
• Les équipements détenus ou utilisés hors des États-Unis et du
Canada.
• La livraison, l’assemblage, l’installation, le réglage des unités
d’origine ou de remplacement ou la main-d’œuvre et les autres frais
associés à l’enlèvement ou au remplacement de l’unité couverte.
• Toute tentative de réparation de cet équipement crée un risque de
blessure. Horizon Fitness n’est pas responsable des dommages,
pertes ou responsabilités découlant de toute blessure subie lors
de ou du fait de toute réparation ou tentative de réparation de
l’équipement de conditionnement physique par quiconque autre
qu’un technicien agréé. Toutes les tentatives de réparation de
l’équipement de conditionnement physique par l’utilisateur sont
effectuées À SES RISQUES ET PÉRILS. Horizon Fitness décline
toute responsabilité en matière de blessures ou de dommages quels
qu’ils soient causés par de telles réparations.
• Si la garantie du fabricant est expirée mais si l’appareil bénéficie
d’une prolongation de garantie, consulter le contrat de prolongation
de garantie pour les ressources relatives aux demandes de service
ou de réparation en cas de prolongation de la garantie.
MOTEUR D’INCLINAISON • 1 AN
Horizon Fitness garantit le moteur d’inclinaison contre tout vice de
fabrication et de matière pendant un an à compter de la date de l’achat
initial, tant que l’appareil demeure en possession du propriétaire initial.
SERVICE/RETOURS
• Le service à domicile est assuré dans un rayon
de 240 km par le prestataire de services agréé
le plus proche. (Au-delà de cette distance, le
kilométrage parcouru est à la charge du client).
• Tout retour doit être pré-approuvé par Horizon
Fitness.
• Les obligations de Horizon Fitness en vertu de
cette garantie se limitent à la réparation ou au
remplacement de l’équipement, à la discrétion
de Horizon Fitness, par le même modèle ou un
modèle comparable.
• Horizon Fitness peut demander le retour des
pièces défectueuses à Horizon Fitness après
l’achèvement de la main d’oeuvre sous garantie
en utilisant une étiquette de retour timbrée. En
cas de besoin d’une étiquette de retour,
contacter le soutien technique à la clientèle.
• Les appareils de rechange, les pièces et les
composants électroniques remis à neuf par
Horizon Fitness ou ses fournisseurs peuvent
parfois être fournis comme pièces de rechange
et constituent une parfaite application des
dispositions de la garantie.
• Cette garantie donne des droits spécifiques.
Les droits de l’utilisateur peuvent varier d’une
province à l’autre.
CE9.2-OM-rev1.5.indd 52-53 7/21/10 9:46 AM
54 55
CE9.2-OM-rev1.5.indd 54-55 7/21/10 9:46 AM
CE9.2 Rev. 1.5 | © 2010 Horizon Fitness | Designed & Engineered in the U.S.A. | Made in China | Conçu et développé aux États-Unis. | Fabriqué en Chine
Tel/Tél : 1-877-922-6234
Email/Courriel : ctsupport@horizonfitness.com
Horizon Fitness
1600 Landmark Drive,
Cottage Grove WI, 53527
ATTENTION
STOP
CUSTOMER TECH SUPPORT | SERVICE DE SOUTIEN TECHNIQUE À LA CLIENTÈLE
www.horizonfitness.com
DO NOT RETURN
TO THE RETAILER
if you have any
problems during
assembly or if parts
are missing.
For fast and friendly
service, please
contact one of our
trained customer
technicians via phone,
email or our website.
Every employee at Horizon Fitness
takes pride in providing you with a
high quality product.
We want to know if you have a
problem and we want to have an
opportunity to correct it for you.
NOTE: Please read the
TROUBLESHOOTING section in
the TREADMILL GUIDE before
contacting Customer Tech Support.
Additional product information is
available on our website.
En cas de difficulté lors
de l’assemblage ou si des
pièces manquent,
NE PAS RENVOYER
L’APPAREIL AU
DÉTAILLANT.
Pour un service rapide
et amical, communiquer
avec un de nos
techniciens qualifiés,
par téléphone, courriel
ou notre site Web.
Chaque employé de Horizon Fitness
est fier de fournir un produit de grande
qualité.
Horizon Fitness tient à ce qu’on lui
signale tout problème d’utilisation, afin
de pouvoir y remédier.
REMARQUE : Lire la section
DÉPANNAGE du GUIDE DE
L’EXERCISEUR ELLIPTIQUE avant de
contacter le service de soutien technique
à la clientèle. Pour plus ample information
sur le produit, visiter notre site Web.
CE9.2-OM-rev1.5.indd 56 7/21/10 9:46 AM

Produkspesifikasjoner

Merke: Horizon Fitness
Kategori: Ikke kategorisert
Modell: CE9.2

Trenger du hjelp?

Hvis du trenger hjelp med Horizon Fitness CE9.2 still et spørsmål nedenfor, og andre brukere vil svare deg


Ikke kategorisert Horizon Fitness Manualer

Horizon Fitness

Horizon Fitness EX-78 Bruksanvisning

7 September 2025
Horizon Fitness

Horizon Fitness Elite 2.3E Bruksanvisning

15 Februar 2025
Horizon Fitness

Horizon Fitness RE7.6 Bruksanvisning

15 Februar 2025
Horizon Fitness

Horizon Fitness Elite 3.3E Bruksanvisning

16 Oktober 2024
Horizon Fitness

Horizon Fitness E20 Bruksanvisning

16 Oktober 2024
Horizon Fitness

Horizon Fitness Limited E6050 Bruksanvisning

16 Oktober 2024
Horizon Fitness

Horizon Fitness EX-22 Bruksanvisning

16 Oktober 2024
Horizon Fitness

Horizon Fitness Club CSE4.6 Bruksanvisning

16 Oktober 2024
Horizon Fitness

Horizon Fitness 910E Bruksanvisning

16 Oktober 2024
Horizon Fitness

Horizon Fitness 620E Bruksanvisning

16 Oktober 2024

Ikke kategorisert Manualer

Nyeste Ikke kategorisert Manualer

Be Quiet!

Be Quiet! System Power 10 U Bruksanvisning

8 September 2025
Irradio BelAir

Irradio BelAir ALASTOR 24 Bruksanvisning

8 September 2025
Wet Sounds

Wet Sounds WS-4Z-RGB Bruksanvisning

8 September 2025
Toro

Toro 23511 Bruksanvisning

8 September 2025
Craftsman

Craftsman CMCL050B Bruksanvisning

8 September 2025
Toro

Toro 58150 Bruksanvisning

8 September 2025
Craftsman

Craftsman CMXCAFG190682 Bruksanvisning

8 September 2025
Craftsman

Craftsman CMESTE920 Bruksanvisning

8 September 2025
Be Quiet!

Be Quiet! Pure Power 11 CM Bruksanvisning

8 September 2025
Wet Sounds

Wet Sounds WW-BT-VC Bruksanvisning

8 September 2025
