Montageanleitung
Induktiver Sensor
IMC, bündig
Installation instructions
Inductive sensor
IMC, flush
Notice dem Montage
Détecteur inductif
DE
UK
FR
704289 / 00 09 / 2007
Bestimmungsgemäße Verwendung
Der Sensor erfasst berührungslos Metalle und meldet sie durch ein
Schaltsignal. Nennschaltabstand (Sn) siehe Typenschild; Arbeitsbereich
(Sa) 0...0,81 x Sn (Werte nach Norm-Messung auf ST 37; bei anderen
Metallen kürzer).
Montage
Befestigen Sie das Gerät sicher auf einer Montagehalterung. Sichern
Sie es bei hoher mechanischer Beanspruchung gegen Loslösen. Bündig
einbaubar ( ). Bei Montage in Metall darf das Metall nichtAbb. 1 und 2
über die aktive Fläche hinausstehen.
Freiräume an der aktiven Fläche bei Einbau in Metall: Abb. 3
Mindestabstände bei Montage mehrerer Sensoren gleichen Typs:
Abb. 4 und 5.

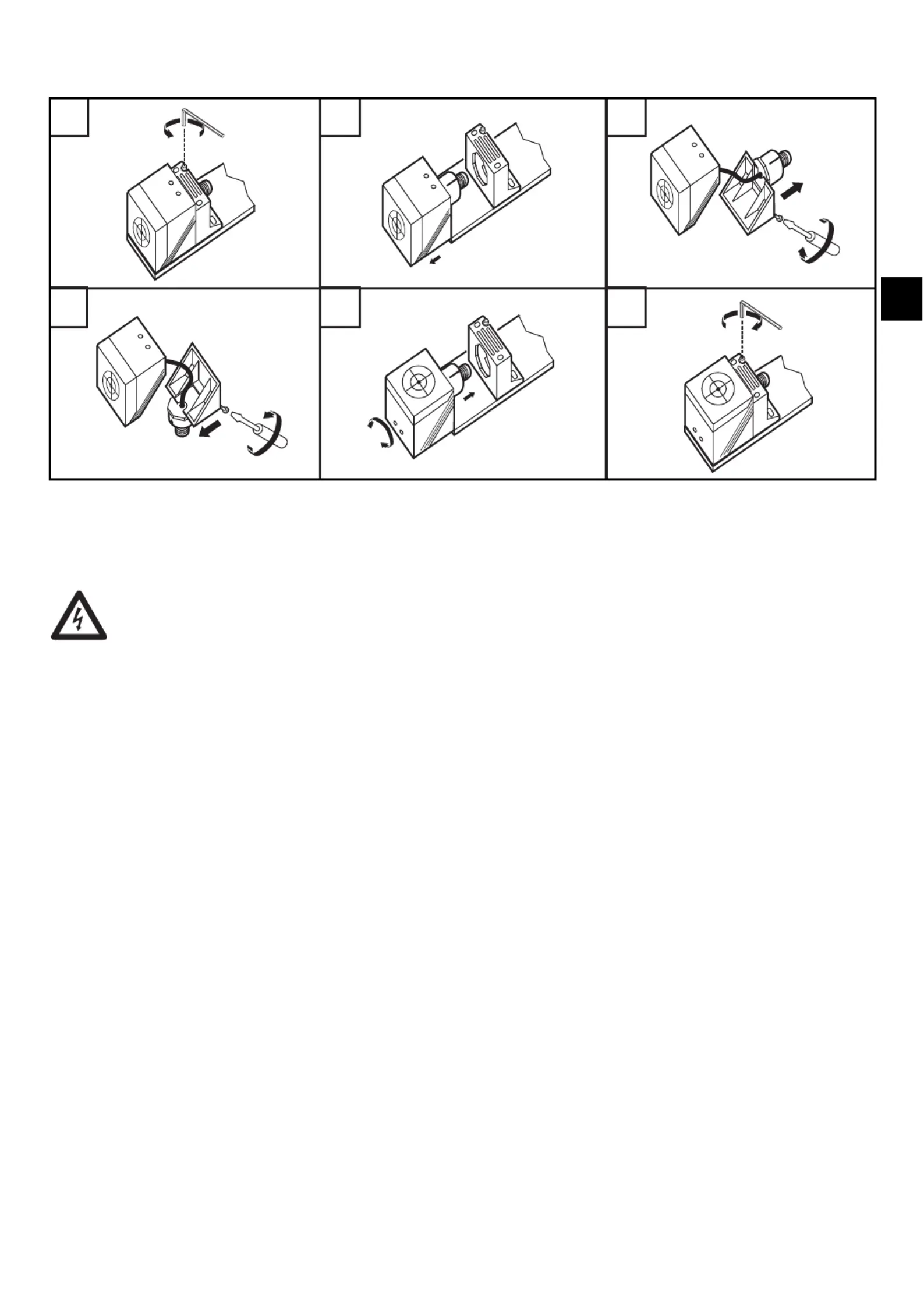

Die Kabeldose ist drehbar:
3 x S
n
1 2 3
2
6 7 8
8 x S
n
a aa
4 5
Aktive Fläche ausrichten
Elektrischer Anschluss
Schalten Sie die Anlage vor dem Anschluss spannungsfrei!
Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einset-
zen, falls dort angegeben.
Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion
prüfen.
Betrieb
Prüfen Sie, ob der Sensor sicher funktioniert:
Die grüne LED leuchtet, wenn Versorgungsspannung anliegt.
Die rote (gelbe) LED leuchtet bei durchgeschaltetem Ausgang.
Der Betrieb des Sensors ist wartungsfrei. Für einwandfreies
Funktionieren ist zu beachten:
Die aktive Fläche und der Freiraum sollten von metallischen
Ablagerungen und Fremdkörpern freigehalten werden;
insbesondere bei Montage mit aktiver Fläche nach oben.
EMV: Das Gerät erfüllt die Anforderungen nach EN 60947-5-2.
