Side 1/46
Bedienungsanleitung
Operating instructions
Notice utilisateurs
Strömungssensor
analog
Flow sensor analog
Sonde de débit
analogique
SI1004
SI1104
R
DEUTSCHENGLISHFRANÇAIS
Sachnr. 701887/01 02/05
2
Weitere Informationen
Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . Seite 5
Inbetriebnahme / Betrieb / Wartung . . . . . . . . . . . . . . . . . Seite 10
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11
• Installieren
Montage → Seite 6, elektrischer Anschluß → Seite 8.

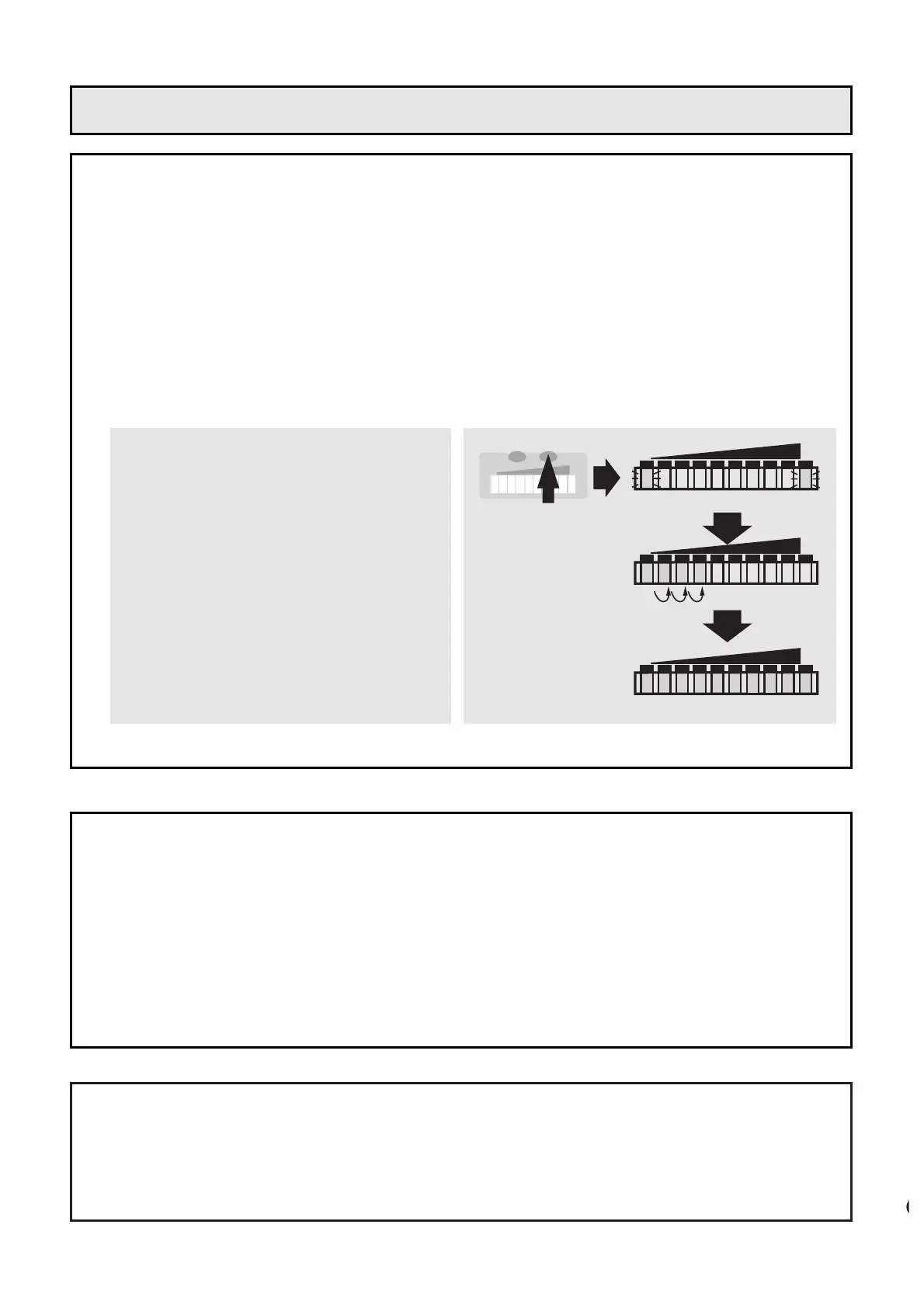

• HI-Abgleich
Schalten Sie die Betriebsspannung ein.
Nach etwa 15s ist das Gerät betriebsbereit.
Lassen Sie das Medium mit der gewünschten Maximal-
strömung (HI) in der Anlage fließen.
• Das Gerät ist betriebsbereit.
Drücken Sie die Taste Learn/Set
und halten Sie sie gedrückt.
Die grünen LEDs rechts und links
blinken,
nach 5s füllt sich der LED-Balken
(grün) von links nach rechts
(lassen Sie die Taste los, sobald
die ersten LEDs leuchten).
Die Anzeige verlischt kurzzeitig.
Das Gerät speichert die aktuelle
Strömung als Maximalströmung.
LO HI
LO HI
HILO
>5...<10
M
S
Kurzanleitung
Weitere Einstellmöglichkeiten (→ Seite 9)
• Der HI-Abgleich genügt für die meisten wasserbasierten
Applikationen. Optional: auf Minimalströmung abgleichen (LO-
Abgleich).
• Einstellung zur Überwachung und optischen Anzeige von
Überströmung.
• Rücksetzen auf Werkseinstellung.
3Sachnr. 701887/01

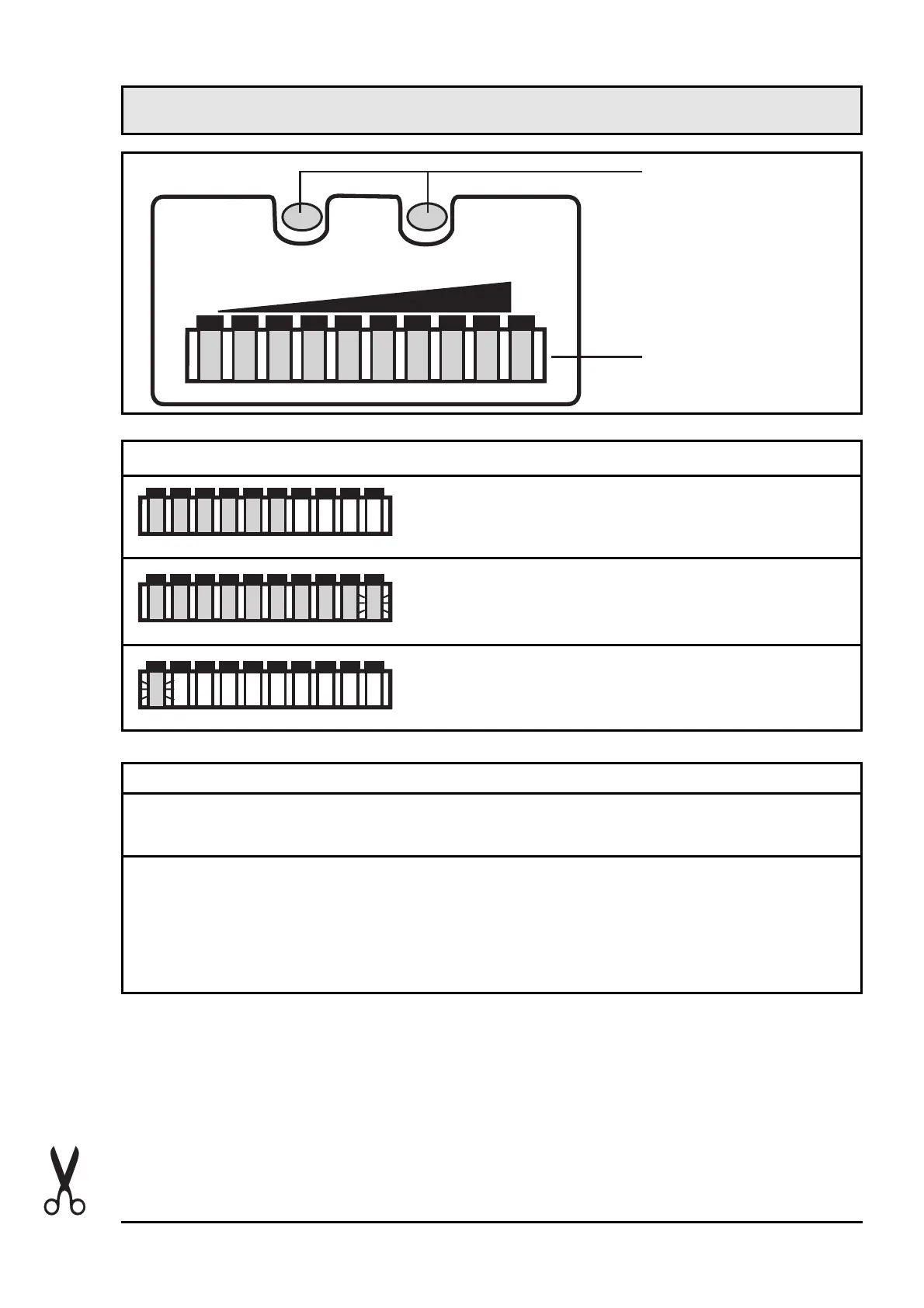

MODE /
ENTER
2468
LEARN /
SET
103579
LO HI
FLOW RATE
Einstelltasten
Aktuelle Strömung im Anzeigebereich
(grüner LED-Balken)
Betriebsanzeige (Run-Modus)
Überströmung (LED 9 blinkt)
Unterströmung (LED 0 blinkt)
Betriebsanzeige
2468103579
2468103579
2468103579
Bedien- und Anzeigeelemente
Mode / Enter:
• Anwahl der Menüpunkte und Bestätigung
Learn/Set:
• Abgleich auf Maximal- / Minimalströmung;
• Reset (Werkseinstellung wieder herstellen);
• Einstellen von Werten
(kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck)
Einstelltasten
