Side 1/10

Bedienungsanleitung

Art.-Nr. 99204I

InLine® AmpEQ mobile, Kopfhörer-Verstärker und

Equalizer, 3,5mm Klinke, mit Akku

A. SICHERHEITSHINWEIS

� Im Falle von hohen elektrostatischen Entladungen und vorübergehenden Störungen der

Stromquelle müssen Sie am Produkt ggf. einen manuellen Reset durchführen, indem Sie es für

einige Sekunden ausschalten, bevor Sie es erneut einschalten.

B. EINFÜHRUNG

� Erleben Sie Ihre Musik in neuem Genuss! Dieser InLine Amp-EQ mobile Hi-Fi

Kopfhörerverstärker hat einen integrierten 3-Band Equalizer und eine Loudness-Taste zur

perfekten Ton-Anpassung Ihrer Lieblingsstücke, ganz nach Ihrem Geschmack.

C. EIGENSCHAFTEN & SPEZIFIKATIONEN

� 3-Band Equalizer

Höhen

- Regelbereich: 3KHz-20KHz

- Trim-Bereich: -12dB bis +12dB

- Center Freq.: 18KHz

Mitten

- Regelbereich: 200Hz-4KHz

- Trim-Bereich: -10dB bis +10dB

- Center Freq.: 1KHz

Bass

- Regelbereich: 20-250Hz

- Trim-Bereich: -14dB bis +14dB

- Center Freq.: 100Hz

� Audiokanal Balance-Regler

� Unabhängige Verstärkung für jeden Kanal, um das Überlagern zu minimieren

� Integrierte Stromisolierung zur Steigerung von 5V bis +/-12V

� Stereo Übersprechen: 90dB

� SNR: ca. 112dB (A-Bewertung)

� THD: 0.003% (A-Bewertung)

� 3,5mm Kopfhörerausgang & Line out

� Max. Kopfhörer-Ausgangsleistung:

- ca. 270mW / 16 Ohm, 120mW / 32 Ohm bei 1KHz

� Für Kopfhörer-Impedanz 16 – 600 Ohm geeignet

� Hardware Loudness EQ

� Hochwertige Metall/Aluminium-Konstruktion

� Vergoldete Kontakte der Audiobuchsen

� Eingebauter wiederaufladbarer Lithium-Polymer Akku

� Akkukapazität: 2200mAh

� Lebensdauer der Batterie: ca. 6 Stunden

� Ladezeit: ca. 2 Stunden

D. LIEFERUMFANG

Bitte überprüfen Sie, ob Folgendes im Lieferumfang enthalten ist:

� 1x InLine® AmpEQ mobile Kopfhörer-Verstärker und Equalizer

� 1x Bedienungsanleitung

� 1x Micro USB Kabel

� 1x Audiokabel 3,5mm Stecker / Stecker

Sollte eines der Gegenstände fehlen oder beschädigt sein, kontaktieren Sie umgehend Ihren

Händler.

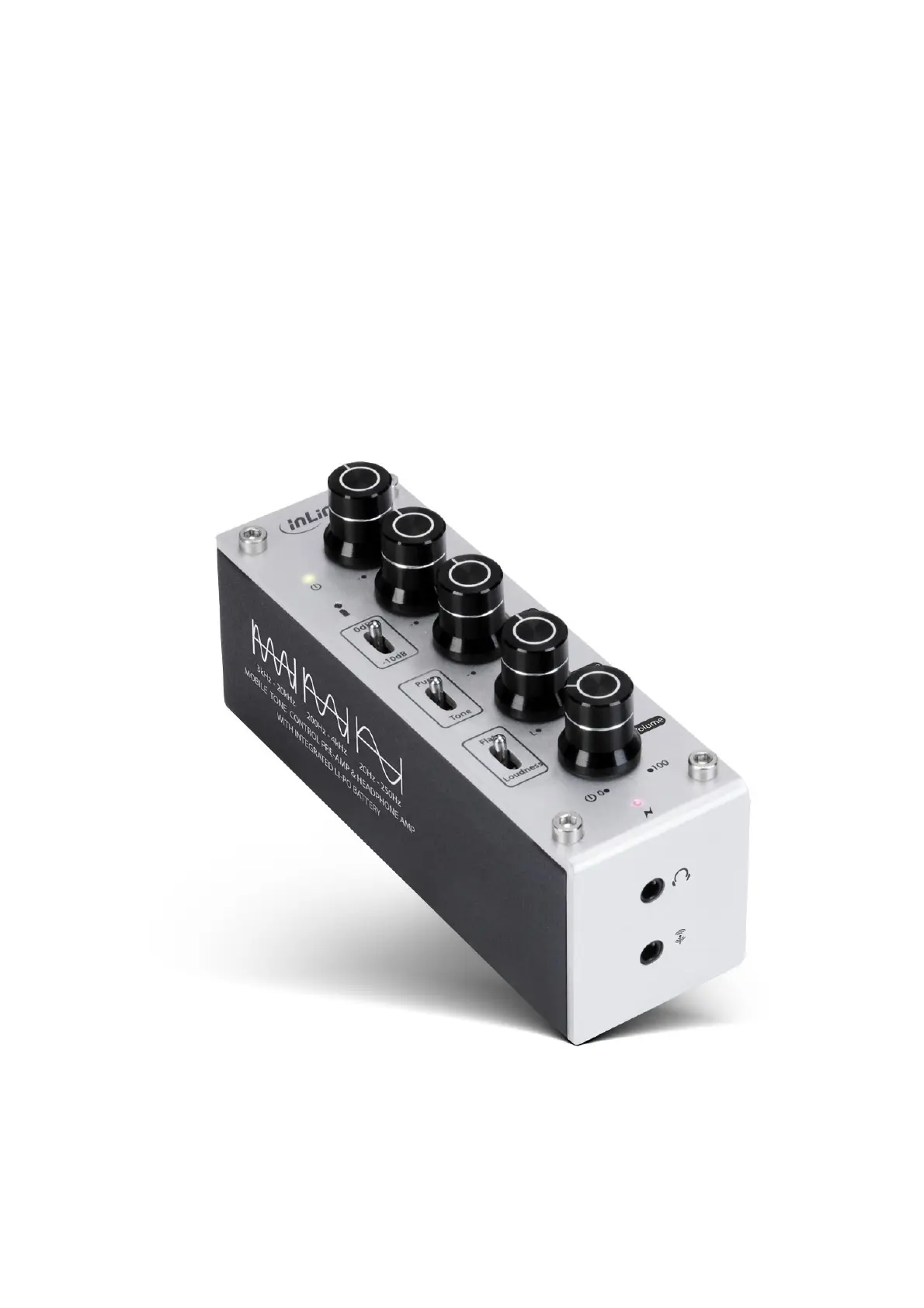

E. PRODUKTÜBERSICHT

Ansicht

A . 3,5mm Stereo Klinken-Ausgang Kopfhörer

B . 3,5mm Stereo Klinken-Eingang Line-IN 1 – Anschluss einer Stereo Audioquelle

C . Power-LED

D . “Defeat” Schalter zur Deaktivierung der Drehregler für Höhen, Mitten und Bässe (Equalizer)

E . “Loudness”-Schalter

F . LED-Anzeige des Stereo Analog-Ausgangs (die LED blinkt während der Audiowiedergabe)

G . Drehregler für Höhen (3KHz-20KHz)

H . Drehregler für Mitten (200Hz-4KHz)

I . Drehregler für Bässe (20Hz-250Hz)

J . Drehregler für L/R Balance

K . Drehregler für Lautstärke

L . Lade-LED

M . Schalter zur Pegelanpassung

N . Micro USB Buchse zur Spannungsversorgung (5V/0,5A), USB-Netzteil optional

O . 3,5mm Stereo Klinken-Ausgang Line OUT – zu aktiven Lautsprechern

P . 3,5mm Stereo Klinken-Eingang Line-IN 2 – zur Stereo-Audioquelle

Anmerkung 1: Bei gleichzeitiger Belegung beider Line-IN Eingänge ist nur der vordere Eingang 1

aktiv geschaltet.

Anmerkung 2: Bei gleichzeitiger Belegung der Kopfhörerbuchse und der Line-OUT Buchse ist nur die

Kopfhörerbuchse aktiv.

F. HARDWARE-INSTALLATION

Produkspesifikasjoner

Merke:	InLine
Kategori:	Mottaker
Modell:	99204I
Strømkilde:	USB
Batterikapasitet:	2200 mAh
Batterilevetid:	6 timer
Batteriteknologi:	Lithium Polymer (LiPo)
Diskantjustering:	Ja
Utgangsimpedans:	16 - 600 Ω
Justerbart volum:	Ja
Produktfarge:	Sølv
Hodetelefontilkobling:	3.5mm
Kabler inkludert:	Micro-USB
Signal-til-støy-forhold (SNR):	- dB
Line-in:	Ja
Oppladingstid:	2 timer
Line-out:	Ja
Peak effekt per kanal:	- W
Gain:	-10 dB
