Side 1/10
Joy-IT powered by SIMAC Electronics GmbH - Pascalstr. 8 - 47506 Neukirchen-Vluyn - www.joy-it.net
84X48 LCD DISPLAY
SBC-LCD84x48
1. GENERAL INFORMATION
Dear Customer,
thank you for choosing our product. In the following, we will show you
what to pay attention to during commissioning and use.
If you encounter any unexpected problems during use, please feel free to
contact us.
The display can be used with many common developer boards such as
Raspberry Pi or Arduino, for example, to display measured values or
measured value graphics directly on the microcontroller or single-board
computer.
2. DIFFERENCES BETWEEN THE REVISIONS
This product has a new revision that replaces the previous revision. These
changes include the pin out, the LED and the silkscreen.
Below you can see 2 drawings of the dierent revisions.
Revision 1
Revision 2
3. USE WITH AN ARDUINO

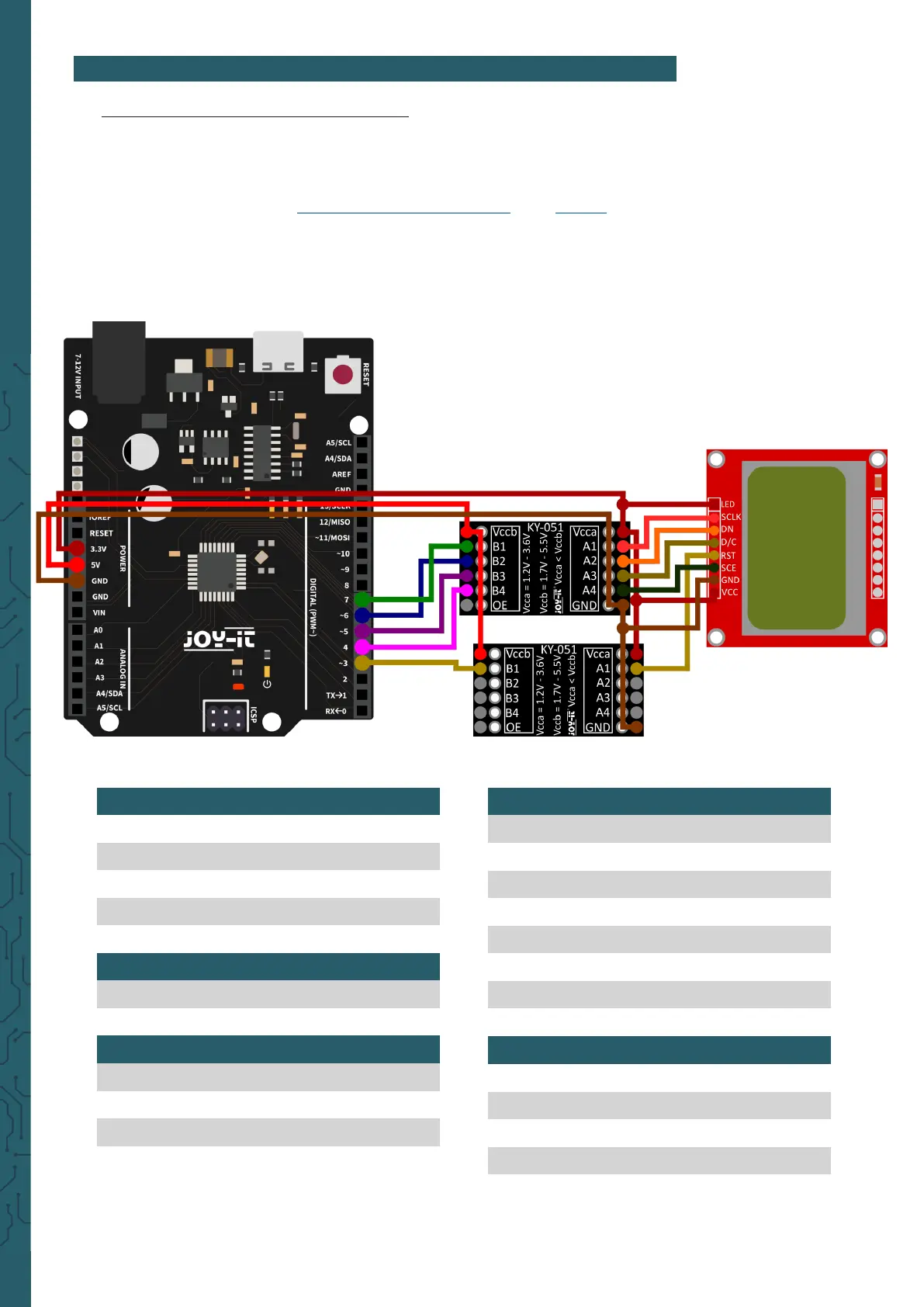

3.1 Connecting the display (REV 1)
Connect the display as shown in the following picture or table to the pins
of the "A-side" of your Voltage Translator and then from the "B-side" of
the Voltage Translator to your Arduino.
Here we recommend the KY-051 Voltage Translator from Joy-IT.
It is necessary to use a logic level converter, because the display has
a 3.3 V logic level, while the Arduino has a 5 V logic level. Not doing so
may cause damage to the display.
KY-051 84 x 48 LCD
A1 7 - SCLK
A2 6 - DN
A3 5 - D/C
A4 3 - SCE
second KY-051 84 x 48 LCD
A1 4 - RST
Arduino 84 x 48 LCD
5V 8 - LED
GND 2 - GND
5V 1 - VCC
Arduino KY-051
GND GND
3,3V Vcca
5V Vccb
Digital Pin 7 B1
Digital Pin 6 B2
Digital Pin 5 B3
Digital Pin 4 B4
Arduino second KY-051
GND GND
3,3V Vcca
5V Vccb
Digital Pin 3 B1
