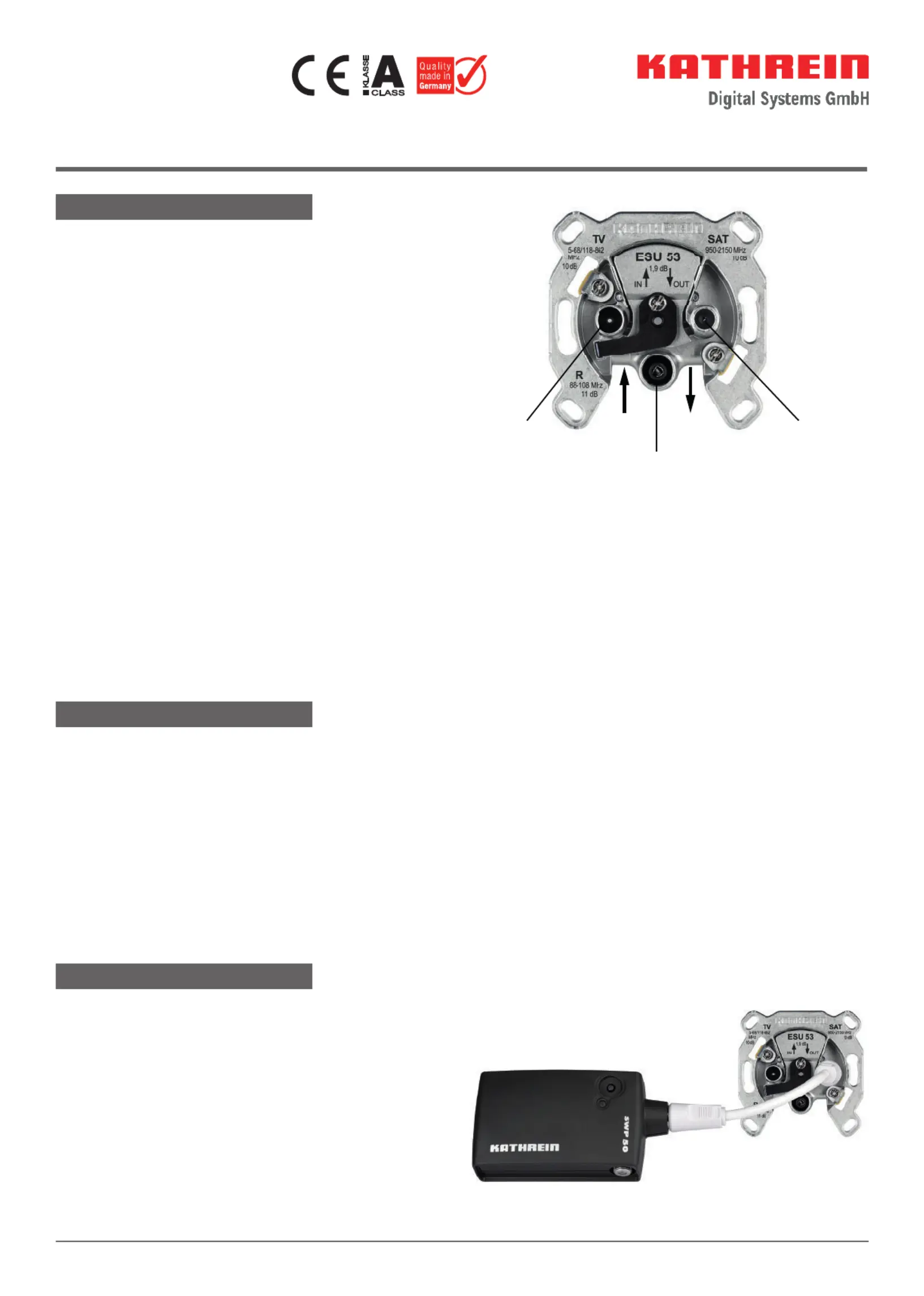

Programmierbare Einkabel-Steckdosen
Für Einkabel-Systeme nach EN50494 und EN50607
Mit Gleichspannungsdurchlass über den SAT-Anschluss zur Stamm-
leitung (max.24V/400mA, 22kHz- und DiSEqC
TM
Überwachung der DiSEqC
TM
-Signalisierung durch Mikrocontroller
Überlastschutz durch elektronische Sicherung und Entkopplungsdioden
Rückwegtauglich für Anlagen mit Kabelanschluss (CATV-Modem)
oder in Anlagen mit IP-over-Coax, z.B. mit KLAN-Modem (EXI01)
Konfi gurierbare Funktionen mit Programmiergerät SWP50:
–Sperren einzelner User-Bänder
–Betrieb im Legacy-Modus (keine Abschaltung bei 18-V-Dauersi-
gnal für Standard-Multischaltersystem)
–Betrieb im Disconnect-Modus (kein DC-Durchlass zum Stamm)
–LED-Anzeige für Status- und Fehlermeldungen (abschaltbar)
–Möglichkeit der Funktionserweiterung
Grundfunktionen im Auslieferungszustand:
–Abschaltung des angeschlossenen Receivers, wenn dieser nicht
den Einkabel-DiSEqC
TM
-Befehlssatz gemäß EN50494 oder
EN50607 verwendet (Abschaltung der Spannung vom SAT-
Anschluss zum Eingang bei 18V nach ca.400ms)
–Konfi guriert für Einkabel-Systeme nach EN 50494 und EN 50607
–Alle User-Bänder (UB1…UB32) freigeschaltet
–LED-Anzeige ausgeschaltet
Anschlüsse:
–TV: IEC-Stecker (IEC61169-2)
–Radio: IEC-Buchse (IEC61169-2)
–SAT: F-Buchse (IEC61169-24)
Mit Schraub- und Krallenbefestigung für Unterputz-Gerätedosen
Ø55–65mm
TV SAT
Radio
Service-LED
AusgangEingang
Programmier-
schnittstelle
Abb. 1: ESU53
ESU51
Terminierte Enddose 8dB, für Stichleitungs- oder Sternverteil-
systeme oder als Enddose für Durchschleifsysteme
ESU53, ESU56, ESU57
–Richtkopplerdose 10dB, 14dB und 17dB für Durchschleif-
systeme
–Als Abschlusswiderstand ERA14 – BN272899 verwenden!
ESU54
Einzelanschlussdose 1dB, für Stichleitungs- oder Sternverteil-
systeme
Merkmale
Funktionsbeschreibung
In Einkabel-Satellitenempfangsanlagen kann es zu Störungen kommen,
wenn einzelne Teilnehmer oder Receiver die Stammleitung mit einer Dau-
erspannung von 18V blockieren. Dadurch können andere Teilnehmer nicht
mehr mit dem Multischalter oder LNB kommunizieren.
In der Praxis kommt es auch vor, dass falsch konfi gurierte Receiver die
User-ID eines anderen Teilnehmers benutzen. In diesem Fall kommt es zu
Störungen in der Art eines Ping-Pong-Effekts, weil zwei Teilnehmer sich
um einen Transponder „streiten“.
Die Einkabel-Antennensteckdosen ESU5x beinhalten einen Mikrocontrol-
ler, der die Signalisierung innerhalb von Einkabel-Anlagen überwacht.
Dabei
werden neben Signalspannungen (14V/18V) auch Tonsignale (22kHz)
bzw. getastete Tonsignale, sog. DiSEqC
TM
-Signale, ausgewertet.
Die Antennendosen schalten eine dauernd anliegende Spannung von 18V
ab und stellen mittels einer User-ID-Überprüfung sicher, dass nur die frei-
gegebene Userband-ID vom Receiver (durch die Dose) zum Multischalter
weitergeleitet wird.
Mit dem Programmiergerät SWP50 werden die freizugebenden Userband-
IDs in der Einkabel-Antennensteckdose übermittelt. So ist gewährleistet,
dass sich die Teilnehmer in einer Einkabel-Antennenanlage nicht gegen-
seitig stören.
Die Konfi guration einer oder mehrerer defi nierter User-IDs in der Ein-
kabel-Antennensteckdose wird durch den Fachhändler/Installateur mit
dem Programmiergerät SWP50 während der Installation der Antennen-
anlage durchgeführt. Dazu schließt der Fachhändler/Installateur das
Programmiergerät an die F-Buchse der Antennensteckdose an. Mit der
Anwendung wird eine Verbindung zum Programmiergerät Kathrein ESU
aufgebaut und die Freigabedaten werden für die Konfi guration der Anten-
nendose zum Programmiergerät gesendet.
Hinweise für den Installateur
Für die Einstellung weiterer Funktionen ist zur Konfi guration das
Programmiergerät SWP50 – BN21110025 und die kostenlose APP
Kathrein ESU erforderlich (erhältlich für verschiedene Betriebssy-
steme); siehe Abb. 2.
Die Bedienungsanleitung des SWP50 und der beach-Kathrein ESU
ten.
Um die Einkabel-Steckdose entsprechend der Anlagenplanung zu
konfi gurieren, das SWP50 mit dem SAT-Anschluss (F-Connector)
der Steckdose verbinden und den Anweisungen des SWP50 und
der folgen. Dies kann sowohl als auch der Kathrein ESU vor nach
Installation der Steckdose in der Anlage geschehen.
Es wird empfohlen, die freigeschalteten Userband-IDs der Steckdo-
se für den Anwender zu dokumentieren.
Niemals während der Konfi guration der Steckdose das SWP50 von
der Steckdose abnehmen bzw. unterbrechen.
Zur Montage der Steckdose die nachstehenden Montagehinweise beachten.
Abb. 2: Programmiergerät SWP50
Elektronische Geräte gehören , sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLA-nicht in den Hausmüll
MENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie
dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.
www.kathrein-ds.com | support@kathrein-ds.com 9365136/b/STM/0220/DE | Änderungen vorbehalten.
KATHREIN Digital Systems GmbH | Anton-Kathrein-Str. 1–3 | 83022 Rosenheim | Deutschland | Telefon +49 731 270 909 70
Montage
Werkzeug
●Messer oder Abisolierhilfe
●Kreuzschlitz-Schraubendreher Größe 1 oder Schlitzschraubendreher 5x0,8
Montage- und Sicherheitshinweise
WARNUNG
Verletzungsgefahr durch scharfe Kanten!
►Installation durch Fachpersonal durchführen lassen.
►Steckdosen nur in trockenen Innenräumen verwenden.
►Außenleiter beim Abisolieren nicht beschädigen, da sonst die angegebenen Schirmungsmaße nicht erreicht werden.
►Sicherstellen, dass Gefl echtfadern nach dem Abisolieren den Innenleiter nicht berühren. Kurzschlussgefahr!
►Krallenspitzen nicht berühren.
Steckdosen montieren
1. Kabel abisolieren.
2. Kabel anklemmen. Dazu:
- Klappe öffnen.
- Innenleiter anklemmen.
- Klappe schließen.
- Schraube anziehen.
3. Dose mit Kabel um 180°
drehen.
3. Steckdose in Gerätedose
drücken und festklemmen.
Abb. 3: Steckdosen montieren
Service-LED
Anzeige Funktion
Rot 18-V- oder 22-kHz-Signal am SAT-Anschluss >400ms (Einkabelmodus)
Rot Zu hoher Laststrom >500mA (elektronische Sicherung)
Rot blinkt DiSEqC-Befehl mit gesperrter User-Band-ID vom Endgerät am SAT-Anschluss
Grün Konfi guration wird übernommen (Programmiermodus)
Grün blinkt DiSEqC-Befehl mit freigegebener User-Band-ID
Technische Daten
Typ ESU54 ESU51 ESU53 ESU56 ESU57
BN 21110027 21110061 21110026 21110028 21110029
Durchgangsdämpfung 5 – 10 MHz
10 – 862 MHz
862 – 2150 MHz
–
–
–
–
–
–
1,5dB
1,1dB
1,9dB
1,5dB
1,1dB
1,9dB
1,5dB
1,1dB
1,9dB
Anschlussdämpfung TV
SAT
R
5 – 68 / 118 – 862 MHz
950 – 2150 MHz
87,5 – 108 MHz
1 dB
1dB
2dB
8dB
8dB
9dB
10dB
10dB
11dB
14dB
14dB
15dB
17dB
17dB
18dB
Entkopplung
1)
5 – 862 MHz
950 – 2150 MHz
–
–
≥ 42 dB
≥ 32 dB
Schirmungsmaß
≥ 85dB (5–300MHz), ≥ 80 dB (300 – 470 MHz), ≥ 75 dB (470 – 950 MHz), ≥ 55 dB (950 – 2150 MHz)
Erfüllte Normen EN60728-11, EN50083-2
1)
Zwischen zwei Teilnehmern
Entsorgung
1 / 2

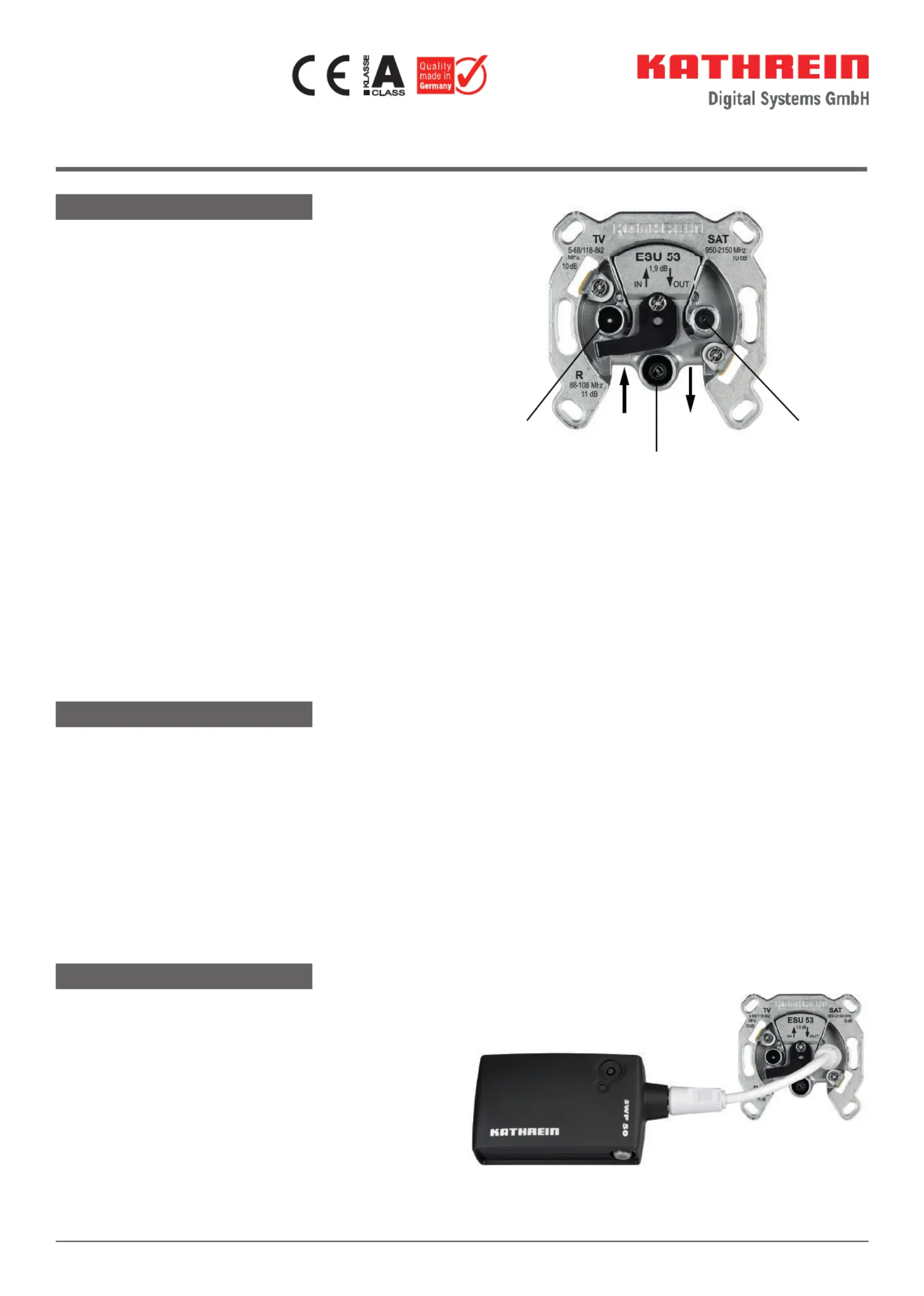

Programmable Single-cable Outlets
For single-cable systems according to EN50494 and EN50607
With DC voltage feed-through via satellite connection to the trunk
line (max.24V/400mA, 22kHz- and DiSEqC
TM
signal)
Monitoring of DiSEqC
TM
signalling by microcontroller
Overload protection by means of an electronic fuse and decoupling diodes
Return-path compatible for systems with cable connection (CATV
modem) or in IP over Coax systems, e.g. with KLAN modem (EXI01)
Confi gurable functions with the SWP50 programming device:
–disabling individual user bands
–operation in Legacy mode (no switch-off at 18 V constant signal
for standard multi-switch system)
–operation in disconnect mode (no DC feed-through to the trunk)
–
LED display for status and fault indication (can be switched off)
–Functions can be expanded.
Basic functions at delivery:
–The connected receiver is switched off if it does not use the
single-cable DiSEqC
TM
command set in accordance with
EN50494 or EN50607 (switching off the power from the satellite
connection to the input at +18 V
DC
after approx. 400 ms).
–confi gured for single-cable systems according to EN 50494 and
EN 50607
–All user bands (UB1…UB32) are enabled.
–LED display switched off
Connections:
–TV: IEC connector (m) (IEC61169-2)
–Radio: IEC connector (f) (IEC61169-2)
–SAT: F-socket (IEC61169-24)
With screw and claw fastening for fl ush-mounted installation boxes
Ø55–65mm
TV SAT
Radio
Service LED
OutputInput
Programming
interface
Fig. 1: ESU53
ESU51
Terminated end outlet, 8dB, for radial and star distribution systems
or as an end outlet for loop-through systems
ESU53, ESU56, ESU57
–Directional coupler outlet, 10dB, 14dB and 17dB for loop-
through systems
–Use ERA14 – order number272899–as a terminating resistor!
ESU54
Single outlet, 1dB, for radial or star distribution systems
Characteristics
Functional Specifi cation
In single-cable satellite reception systems, interferences are possible if
individual subscribers or receivers block the trunk line by means of an
18V constant signal. Due to these interferences, other subscribers are no
longer able to communicate with the multi-switch or LNB.
In practice, it is also possible that incorrectly confi gured receivers use
the user IDs of other subscribers. In this case, we are talking about
interferences in the form of the so-called ping-pong effect, because two
subscribers “fi ght“ for the same transponder.
The single-cable outlets of the ESU5x series have a microcontroller
that monitors signalling inside single-cable systems
. In addition to signal
voltages
(14V/18V), audio signals (22kHz) or DiSEqC
TM
signals are also
analysed.
The antenna outlets turn off a permanent voltage of 18V and, by means of
a user ID check, ensure that only the enabled user band IDs are transmit-
ted from the receiver to the multi-switch via the outlet.
The programming device SWP50 transmits the user band IDs which need
to be enabled to the single-cable antenna outlet, thus ensuring that the
subscribers in a single-cable antenna system do not interfere with each
other.
Using the programming device SWP50, a specialist retailer or installer
confi gures one or several defi ned user IDs in the single-cable antenna
outlet during the installation of the antenna system. To do so, the special-
ist retailer or installer connects the programming device to the F-socket
of the antenna outlet. By means of the app, a connection to Kathrein ESU
the programming device is established, and the data for the confi guration
of the antenna outlet is transmitted to the programming device.
Notes for the Installer
To adjust other functions, the programmer SWP50–order number
21110025–and the app – available for free for various Kathrein ESU
operating systems – are required; see Fig. 2.
Pay attention to the SWP50 and user guide.Kathrein ESU
To confi gure a single-cable outlet according to the antenna system
layout, connect the SWP50 to the SAT connection (F-type con-
nector) of the outlet and follow the instructions in the SWP50 and
Kathrein ESU. You can do it either or the outlet has been before after
installed in the system.
We recommend keeping records of the enabled user band IDs of the
outlet for the user.

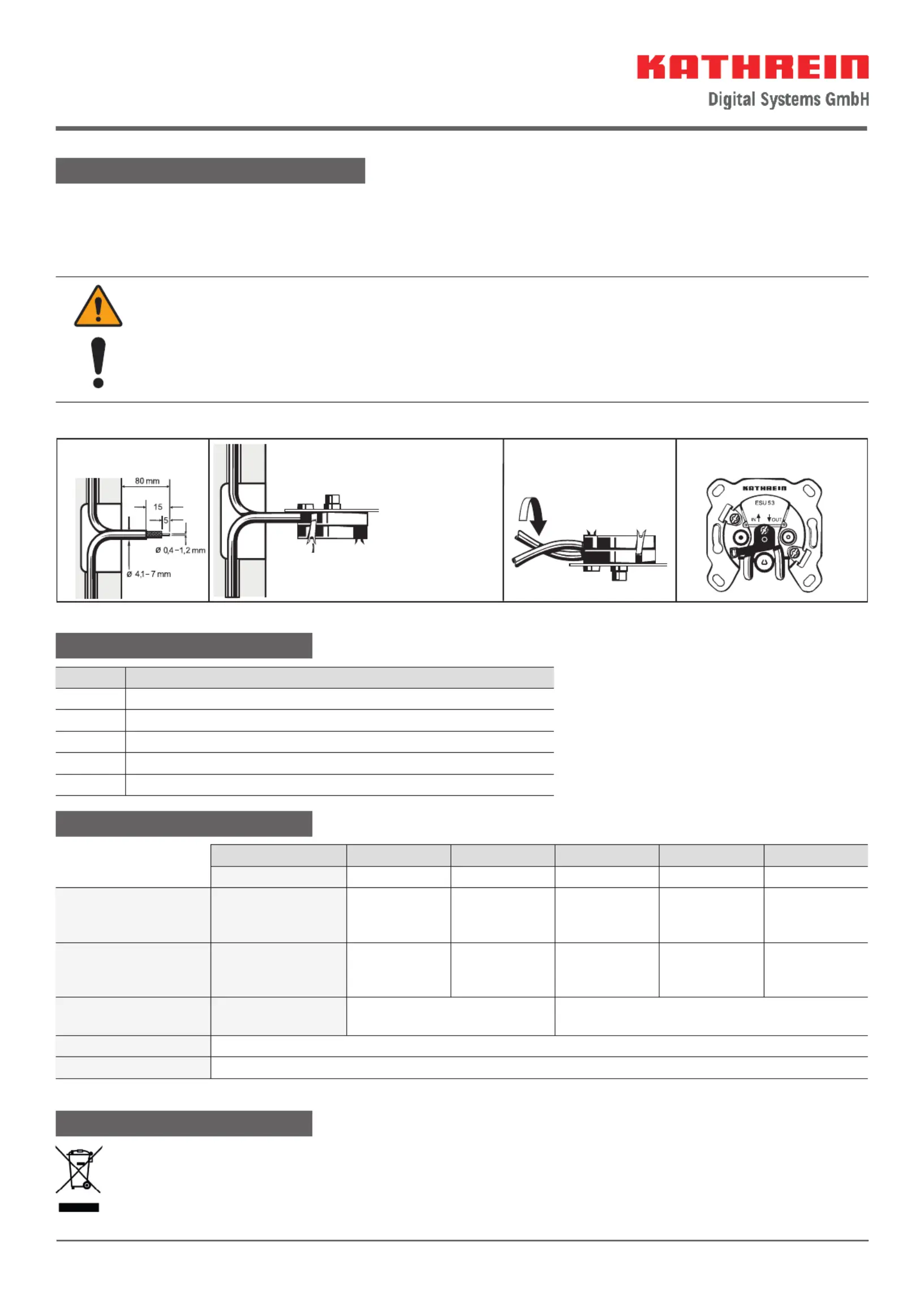

When confi guring an outlet, do not disconnect it from the SWP50.
Follow the installation instructions below to install the outlet.
Fig. 2: Programming device SWP50
ESU51 21110061
ESU53 21110026
ESU54 21110027
ESU56 21110028
ESU57 21110029

Produkspesifikasjoner

Merke: Kathrein
Kategori: fjernsynsantenne
Modell: ESU 53

Trenger du hjelp?

Hvis du trenger hjelp med Kathrein ESU 53 still et spørsmål nedenfor, og andre brukere vil svare deg


fjernsynsantenne Kathrein Manualer

Kathrein

Kathrein ESU 53 Bruksanvisning

6 August 2025

fjernsynsantenne Manualer

Nyeste fjernsynsantenne Manualer

Garmin

Garmin GMR 406 Bruksanvisning

4 August 2025
One For All

One For All 14426 Bruksanvisning

3 August 2025
