Side 1/28

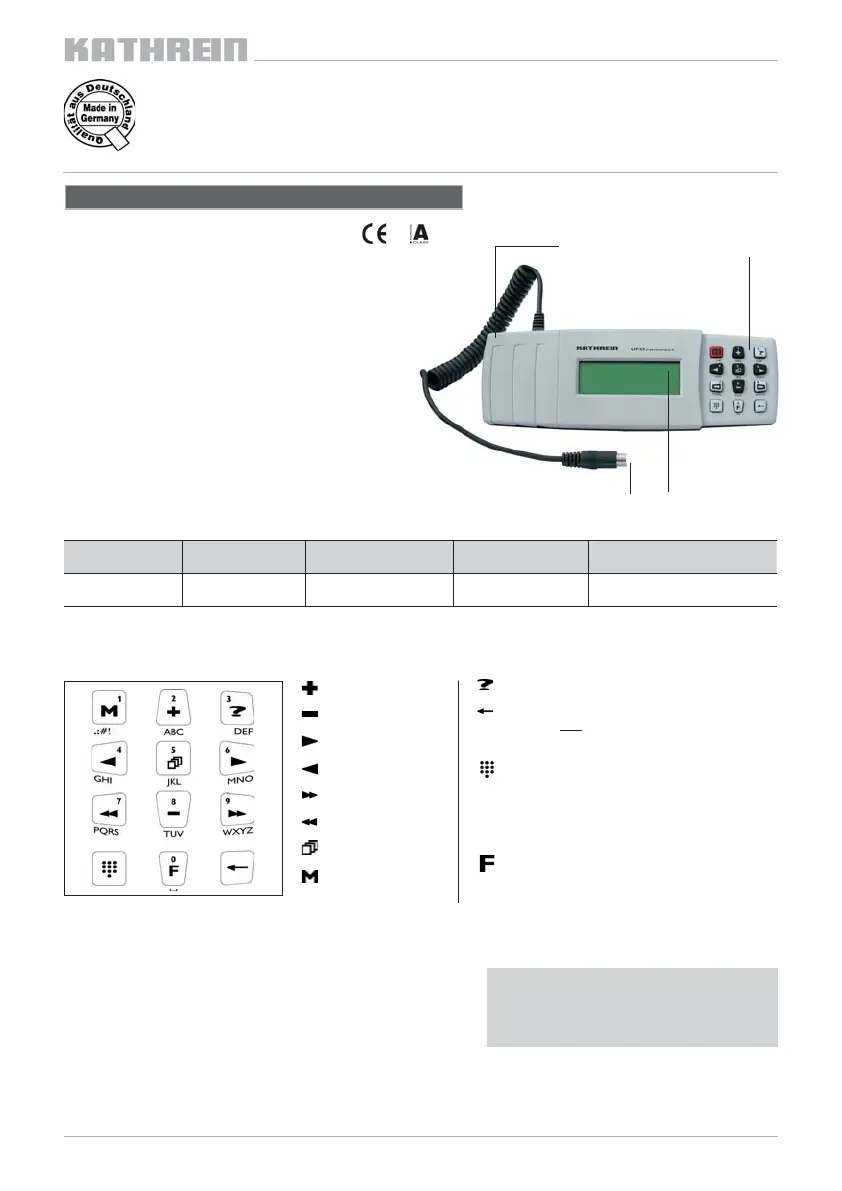

UFG 300
20610082
Q
LCD-Display mit 4 Zeilen und je 20 Zeichen zur Anzeige
der Einstell- und Betriebs-Parameter
Q
12 ergonomisch angeordnete Funktionstasten mit abrieb-
fester Bedruckung zur Eingabe der Kanalzug-Parameter
Q
Direkteingabe numerischer Zeichen möglich
Q
Spiralkabel mit 1,4 m Länge, Knickschutz und 6-poligem
Mini-DIN-Stecker zum Anschluss an die Kassetten
Q
USB-Schnittstelle für Software-Update über PC
Q
Die Stromversorgung (5 V/100 mA) der Steuerung erfolgt
über die Kassetten
Q
Erfüllt: EN 50083-2 und RoHS-Konformität
Q
Abmessungen ohne Kabel (mm): 220 x 75 x 25
Q
Verpackungs-Einheit/Gewicht (St./kg): 1/0,6
UFO
®
compact-Aufbereitungssystem
Steuerung
UFG 300 20610082
Komfortable Handsteuerung zum Programmieren der
Standard-Einstell-Parameter von UFO
®
compact-Kassetten.
Steuerung
Tastenfeld
USB-Buchse
DisplayMini-DIN-Stecker
Typ
Bestell-Nr.
Stromaufnahme
(mA)
Spannungsversorgung
(V)
Gehäuseschutzart
Zul. Umgebungstemperatur
(°C)
UFG 300
20610082
100 5 IP 50 nach EN 60529 +5 bis +50
1 Erklärung des Tastenfeldes
Wert vergrößern
Wert verkleinern
Nächster Parameter
Vorheriger Parameter
Nächster Kanalzug
Vorheriger Kanalzug
Untermenü
Speichern aller
Parameter-Werte
Hilfetext zum aktuell ausgewählten Parameter
Anzeige der Software-Versionen von Steuerung und
Kanalzug oder bewegen des Cursors nach links im
numerischen Eingabemodus
Editiermodus wechseln:
1. Drücken - Umschaltung in den
numerischen Eingabemodus
2. Drücken - Übernahme der Eingabe und
Verlassen des numerischen
Eingabemodus
Systemmenü:
- Spracheinstellung
- Sonderfunktionen (Kabel-NIT)
Einer Taste zugeordnete Ziffern, Buchsta-
ben und Sonderzeichen sind auf die Taste
bzw. unterhalb der Taste auf das Gehäuse
gedruckt.
2 Inbetriebnahme
Q
Ausrichtung der Kodiernase des Mini-DIN-Steckers nach links
Q
Einstecken des Mini-DIN-Steckers in die mit „PRG“
gekennzeichnete Buchse des UFO
®
compact-Kanalzuges
Q
Die Stromversorgung der Steuerung erfolgt über die Kassette bzw. bei Verwendung
eines Steuerungsbus-Demultiplexers UFX 312 oder UFX 314 über diesen
936.3627/-/1109/1.7d
Hinweis:
Die aktuellste Version dieses Anwendungshinweises
fi nden Sie auf der Kathrein-Homepage unter
„www.kathrein.de → Service → Bedienungsanleitungen“
3 Bedienhinweise
Der durch die Tasten und aktuell ausgewählte Parameter blinkt in der Anzeige.
Die Einstellung des gewünschten Wertes erfolgt schrittweise durch die Tasten bzw. oder durch die Eingabe
numerischer Zeichen mit der Taste (siehe Abschnitt 4).
Das Anwählen bzw. das Verlassen eines Untermenüs erfolgt durch die Taste .
In der Anzeige blinkt das Symbol , wenn für den ausgewählten Parameter ein Untermenü zur Verfügung steht.
Bei Trennung der Steuerung von der UFO
®
compact-Kassette ohne Speichern mit der Taste werden die Einstellungen
wieder aktiv, die ursprünglich in der Kassette gespeichert waren.
Hinweis:
Die Kassetten-spezifi schen Einstellanweisungen sind im Anwendungshinweis der jeweiligen UFO
®
compact-Kassette enthalten.
Bemerkung:
Dem Anwendungshinweis liegen Aufkleber mit Tastenerklärungen in englischer, französischer und spanischer Sprache bei.
Damit kann der in deutscher Sprache angefertigte Aufkleber auf der Rückseite des Gerätes überklebt werden.
4 Direkteingabe numerischer Parameterwerte
Q
Durch Drücken der Taste gelangen Sie in den Direkteingabemodus
a) dezimale Parameterwerte
Q
Mit den Zifferntasten können die Zahlen 0... 9 an der aktuell ausgewählten Stelle eingegeben werden. Nach jeder
Zahleneingabe bewegt sich die Eingabeposition eine Stelle nach rechts
Q
Mit der Taste wird die Eingabeposition eine Stelle nach links bewegt
b) hexadezimale Parameterwerte (gekennzeichnet mit dem Buchstaben „h“)
Q
Mit den Tasten und können die hexadezimalen Zahlen 0 ... 9, A-F an der aktuell ausgewählten Stelle
eingegeben werden
Q
Mit den Tasten und wird die Eingabeposition eine Stelle nach links oder rechts bewegt
Q
Durch erneutes Drücken der Taste wird der Direkteingabemodus verlassen und der eingegebene Wert übernommen
936.3627/-/1109/2.7d
Nachfolgendes gilt nur für numerische Eingabefelder. Durch Direkteingabe können numerische Werte stellenweise eingegeben
werden. Die aktuell ausgewählte Stelle des einzugebenden numerischen Wertes blinkt hierbei.
5 Eingabe alphanumerischer Parameterwerte
Alphanumerische Parameterwerte werden über eine virtuelle Tastatur eingegeben, die bei den entsprechenden Eingabefeldern
nach Drücken der Taste Menü
im Display erscheint:
Q
Mit den Tasten und kann die Cursor-Position verändert werden
Q
Die Auswahl des angewählten Zeichens erfolgt mit der Taste
Q
Das Löschen bereits eingegebener Zeichen erfolg mit der Taste
Q
Durch erneutes Drücken der Taste wird der Eingabemodus verlassen
6 Abfrage von Versionsnummern
Q
Drücken der Taste
Q
Mit der Taste blättert man durch die Übersicht der Versionsnummern
936.3627/-/1109/3.7d
7 Einstellungen auf Systemebene
7.2 Einstellungen für den Aufbau der Kabel-NIT
Für den Aufbau der Kabel-Nit wird ein Steuerungsbus-Demultiplexer UFX 312 oder UFX 314 (BN 20610071) benötigt.
Der Eintrag „Kabel-Nit“ im System-Menü ist nur dann auswählbar, wenn die zentrale Steuerung an einen Demultiplexer ange-
schlossen ist (Control-Buchse).
Durch Drücken der Taste „ “ gelangt man in das System-Menü, hier können die Einstellungen zur Kabel-NIT vorgenommen
werden. Im System-Menü wird mit den Tasten „ “ bzw. „ “ „Kabel-NIT“ ausgewählt.
Mit der Taste „Untermenü“ wird das Untermenü aktiviert und durch wiederholtes Betätigen der Taste „Untermenü“ deaktiviert.
**** System ****
Kabel-NIT
Auswahl mit +/-
System-Menü Untermenü zu „Kabel-NIT“
**** Kabel-NIT ****
NIT: aus aufbauen
Network:
Name ID
Mit den Tasten „ “ bzw. „ “ wird der gewünschte Parameter „aus/ein“, „aufbauen“, „Name“ oder „ID“ angewählt.
Mit der Taste „Untermenü“ wird der gewählte Parameter aktiviert und das betreffende Untermenü geöffnet.
**** System ****
Sprache einstellen
Auswahl mit +/-
System-Menü Untermenü zu „Sprache einstellen“
**** Sprache ****
Deutsch
Mit den Doppelpfeiltasten „ “ bzw. „ “ wird die zentrale Steuerung angewählt. Dies geschieht genau wie bei den
Kanalzügen, die Steuerung hat bei der Anwahl den Rang eines Kanalzuges.
7.1 Einstellung der Sprache
Durch Drücken der Taste „ “ gelangt man in das System-Menü, wo die Sprache eingestellt, die Versionsnummern abgefragt,
das System-Passwort eingestellt und die Einstellungen zur Kabel-Nit vorgenommen werden können.
Die Anleitung hierzu fi ndet sich am Anfang der Einstellanweisung, da diese Menüs auch auf Kanalzug-Ebene
zugänglich und von Bedeutung sind.
