Side 1/41

Page 1 of 1

KATHREIN Digital Systems GmbH • Anton-Kathrein-Straße 1–3 • 83022 Rosenheim • Germany

Rosenheim, 31.03.2019

Information über gesellschaftsrechtliche Änderung

Information about change in corporate legal status

Zum 1. April 2019 geht das Geschäftsfeld „Terrestrial & Satellite Reception“ der

KATHREIN SE (vormals KATHREIN-Werke KG) auf die KATHREIN Digital Systems

GmbH über.

Die neuen Firmendaten lauten ab 01.04.2019 wie folgt:

KATHREIN Digital Systems GmbH

Anton-Kathrein-Str. 1–3

83022 Rosenheim, Deutschland

Steuer-Nr.: 156/117/31083

UST-Ident-Nr.: DE311049363

Registergericht: Traunstein, HRB 25841

______________________________________________________________________________

As of 1 April 2019, KATHREIN SE’s (formerly KATHREIN-WERKE KG) “Terrestrial &

Satellite Reception” business unit will be transferred to KATHREIN Digital Systems

GmbH (limited liability company).

From 1 April 2019, the new company data are:

KATHREIN Digital Systems GmbH

Anton-Kathrein-Str. 1–3

83022 Rosenheim, Germany

Tax ID No.: 156/117/31083

VAT Reg. No.: DE311049363

Commercial Register: Traunstein, HRB 25841

KATHREIN

Digital Systems GmbH

Anton

-Kathrein-Straße 1–3

83022 Rosenheim

Germany

www.kathrein

-ds.com

info

@kathrein-ds.com

Executive Board

Michael Auer

Uwe Thumm

t-ID-Nr.: DE 311 049 363

Steuer

-Nr.: 156/117/31083

GLN:

40 63242 00000 5

WEEE

-Reg.-Nr.: DE 66199153

Registered Office: Rosenheim, DE

Commerc

ial Register: Traunstein, HRB 25841

Commerzbank AG

IBAN:

DE24 7114 0041 0611 9002 00

BIC:

COBADEFFXXX

936500001

1 / 8

■

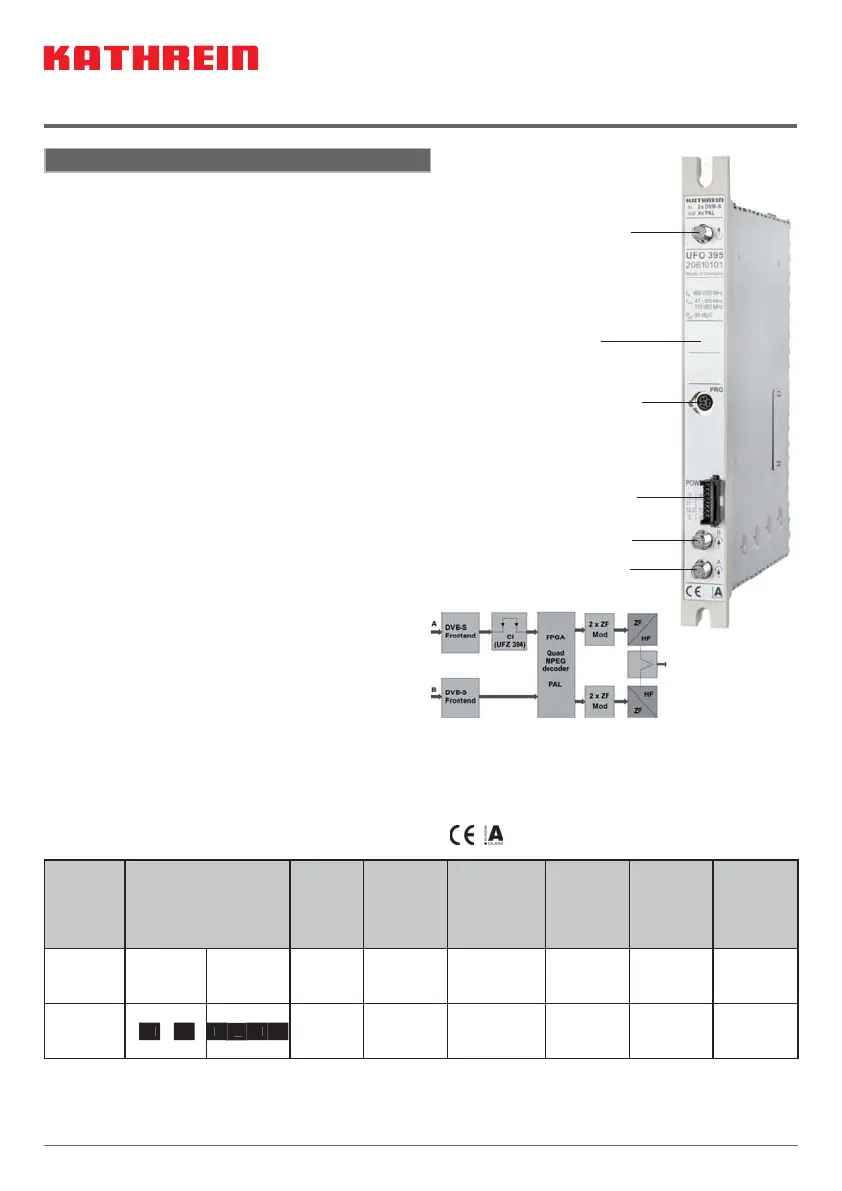

DVB-Sat-Kanalzug zum Einbau in die UFO

compact-

Grund-/Erweiterungseinheiten UFG 3xx bzw.

Basiseinheiten UFG 4xx

■

Wandelt vier TV- oder Radio-Programme von zwei

beliebigen Transpondern in vier analoge PAL-

TV-Programme um (2 getrennte Frontends, vier

Ausgangskanäle 2 x 2 Zwangsnachbarkanäle)

■

TV-Standards: B/G, D/K oder I

■

Zwei Eingänge A/B, einstellbar über die zentrale

Steuerung (z. B. zur H/V-Umschaltung)

■

Alle wesentlichen Übertragungs-Parameter können

über die zentrale Steuerung eingestellt werden

■

Direkte Auswahl der TV- oder Radio-Programme des

empfangenen Transponders durch Textanzeige am

Display der Steuerung

■

Automatische Formaterkennung (4:3 oder 16:9). Bei

16:9-Empfang wahlweise Letterbox- oder Pan & Scan-

Konvertierung

■

Wide-screen signalling (WSS) zur korrekten

Wiedergabe von 16:9-Sendungen auf 16:9-TV-Geräten

■

Die Pegel der beiden Nachbarkanalpaare sind über die

Steuerung getrennt einstell- und abschaltbar

■

Digitaler Sat-Empfang über weiten Symbol-Raten-

Bereich von 2-45 MS/s (SCPC und MCPC)

■

Nachbarkanal-tauglich

■

Videotext- und VPS-Einfügung

■

Teletextabschaltung

■

Tonbetriebsarten: Mono, Stereo, Dual-/2-Ton, Dual-A,

Dual-B (wenn zwei verschiedene Audiosignale unter

einer Audio-PID übertragen werden)

■

Videosignal-Dunkelschaltung zur Übertragung von

einem Radio-Programm in einem TV-Kanal, z. B. in

Hotelanlagen

■

Software-Update über Steuerungs-Schnittstelle möglich

■

Erweiterbar mit Common-Interface-Nachrüstsatz UFZ

394 zur Aufnahme von zwei CA-Modulen

■

Erforderlicher Software-Stand der zentralen Steuerung:

ab V 9.50, der Software USW 30: ab 3.6

■

DiSEqC

-Funktionalität auf Eingang A und B,

Fernspeisung max. 250 mA

UFO 395 20610101

Quad-DVB-Transcoder QPSK-PAL

Merkmale

Ausgang:

F-Connector-Buchse

Feld für beige-

legten Aufkleber

Buchse zum Anschließen

der Steuerung (Mini-DIN)

Anschluss für

Stromversorgungs-Bus

Sat-ZF-Eingang A

(F-Connector-Buchse)

Sat-ZF-Eingang B

(F-Connector-Buchse)

■

Zulässige Umgebungstemperatur beim Einsatz in:

- Basiseinheit mit Lüfter (UFG 412): -20 bis +50 °C

- Grund-/Erweiterungseinheit ohne Lüfter (UFG 3xx):

-20 bis +40 °C

■

Abmessungen (B x H x T) in mm: 265 x 27 x 170

■

Verpackungs-Einheit/Gewicht (St./kg): 1/1,0



Typ

Bestell-Nr.

Frequenzbereich (MHz) Ein-

gangspe-

gel

Eingangs-

Datenrate

Signal-

Rauschab-

stand

S/N-bewertet

Max. Aus-

gangspe-

gel/

Einstell-

bereich

Bild-/Ton-

trägerab-

stand

Stromauf-

nahme

Eingang

950-2150

Ausgang

47-100/

110-862

(dBμV) (MS/s) (dB) (dBμV) (dB) (V/mA)

UFO 395

20610101

48-85 2-45 60 95/85-95 13/20 5/900

12,5/750

31/9

Einstellbar in 1-MHz-Schritten und Feinabstimmung durch AFC

Einstellbar im 7-/8-MHz-Kanalraster, Feineinstellung im 50-kHz-Raster

Eigenbeitrag des Kanalzuges (57,5 dB bei 48 Kanalzügen)

Stromaufnahme mit CI-Nachrüstsatz, siehe Punkt 2.1.4

2 / 8

2. Einstellanweisungen

Die Einstellung des Quad-Transcoders QPSK-PAL UFO 395 erfolgt über die Handsteuerung UFG 300 oder die zentrale Steuerung der

Grundeinheit UFX 3xx.

Allgemeine Hinweise zur Einstellung sind in den jeweiligen Anwendungshinweisen zu ﬁ nden.

2.1.1 Wahl des Signaleingangs

Eing. 1 1236MHz

27.500MS/ s 3/ 4 CI

Eing. 2 A 1588MHz

27.500MS/ s 3/ 4

Anzeige der für beide Empfangseinheiten verwendeten Einganges. A/B-Umschal-

tung, Eingangs-Sat-ZF Frequenz, Symbolrate, Coderate, CI-Modul (bei gestecktem

UFZ 394).



Der Typbezeichnung der Kassette einschließlich der Anzeige der

Eingangs-Einheit, die von der Steuerung angesprochen wird



Auswahl des DiSEqC™-Signals, welches über die HF-Buchse, z. B. „A“, ge-

sendet werden soll

Zurück in das Hauptmenü mit der Untermenü-Taste

2.1.2 Wahl der Eingangsfrequenz

Nach Betätigen der Taste

erscheint das Untermenü.

Den Parameter „Eingangsfrequenz“ anwählen und in 1-MHz-Schritten

zwischen 950-2150 MHz einstellen (mit Scroll-Tasten oder ziffernweise)

*** UFO 395- E1 ***

SNR 12dB

BER 1. 0E- 07

Nach Betätigen der Taste erscheint das Untermenü mit:



Der Typbezeichnung der Kassette



Dem Signal/Rausch-Verhältnis SNR



Der zum SNR zugehörigen Bit-Fehler-Rate BER

Zurück in das Hauptmenü mit der Untermenü-Taste

Hinweis zur Berechnung der Sat-ZF-Frequenz:

ZF = Empfangsfrequenz - Oszillatorfrequenz

Die Oszillatorfrequenz setzt sich folgendermaßen zusammen:

9750 MHz wird bei einer Empfangsfrequenz zwischen 10700 und 11700 MHz (Low-

Band) eingesetzt. 10600 MHz wird bei einer Eingangsfrequenz von 11700 bis 12750

MHz (High-Band) verwendet.

So ergibt sich z. B. für ARD - Das Erste:

ZF = Empfangsfrequenz - Oszillatorfrequenz = 11836 - 10600 = 1236 MHz

2.1 Einstellen des Eingangs

*** UFO 395- E 1 ***

DiSEqC-A

DiSEqC-B aus

aus

Eing. 1 A

27.500MS/ s 3/ 4 CI

Eing. 2 A 1588MHz

27.500MS/ s 3/ 4

1236MHz
