KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
23840-300-55 Rev.1a 03-80-421-00 6/20
INSTALLIERUNG
FUNKTIONSWEISE
TECHNISCHE DATEN / SPEZIFIKATIONEN

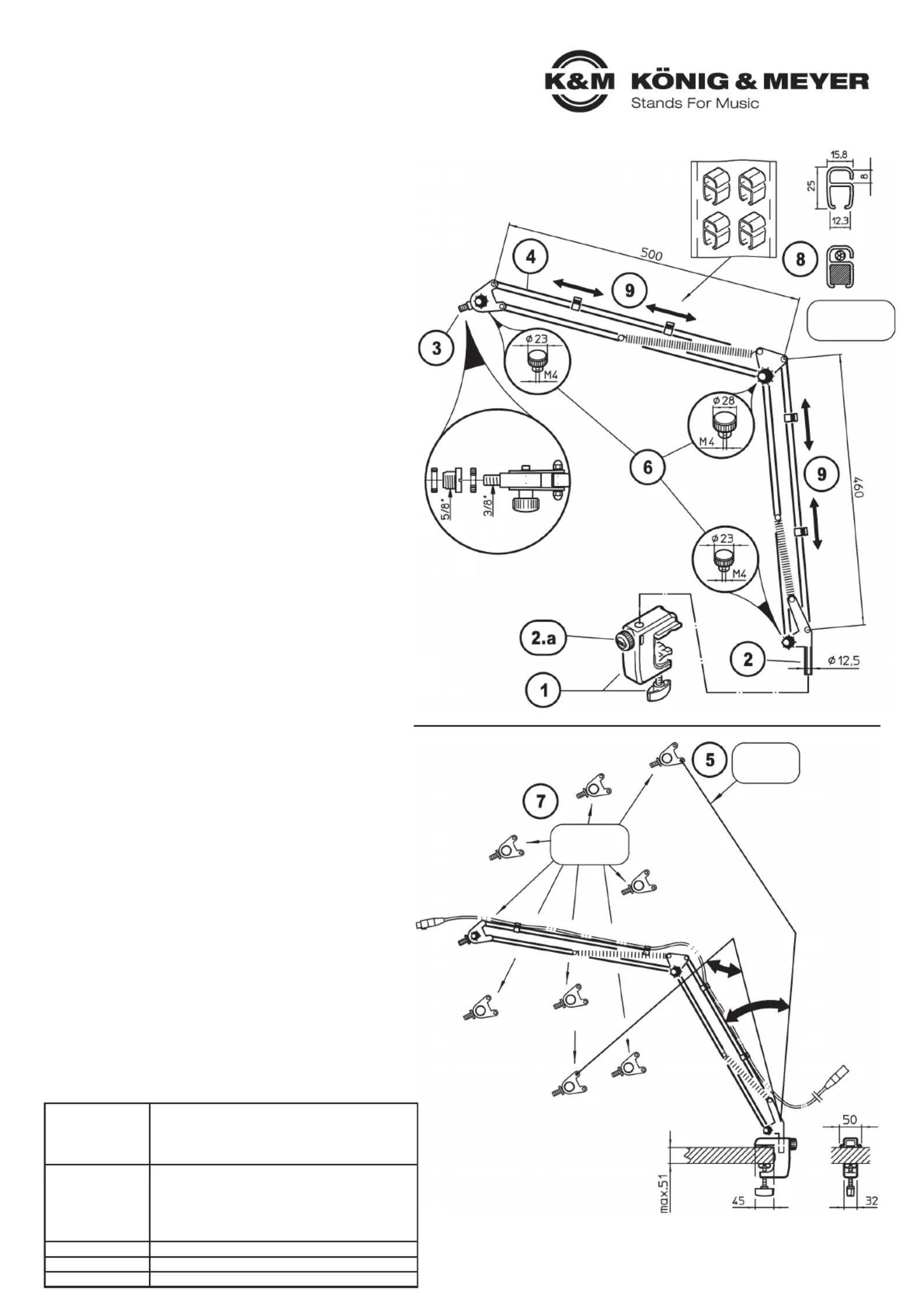

1 Tischklammer an Platte festschrauben
2 Stab des Mikrofonarmes in Öffnung der Tischklammer
2 stecken und Richtung des Armes einstellen
2.a Sichern dieser Position durch Festziehen der Rändelschraube
3 Gewindeanschluß (3/8", 5/8") wählen und Mikrofon befestigen
4 Mikrofonarm einstellen wie unter FUNKTIONSWEISE
4 beschrieben
Das einwandfreie Funktionieren des Mikrofonarmes basiert auf
dem Zusammenspiel dreier Faktoren.
A. MIKROFONGEWICHT
B. FEDERSPANNUNG
C. FESTIGKEIT DER RÄNDELMUTTERN 6
5 Ohne Mikrofon und bei nicht angezogenen Rändelmuttern zei-
5 gen die Arme Richtung Decke - dafür sorgt die Federvorspannung.
5 - Die Last des Mikrofons wirkt der Federvorspannung entgegen,
5 so dass der Arm mehr oder weniger exakt die gewünschte -
5 Position einnimmt. -
5 - Am besten funktioniert dieser Mechanismus bei Mikrofonen
5 welche der Nennlast von 0,8 kg nahekommen. Diese Last wirkt -
5 der Federvorspannung optimal entgegen, so dass nahezu jede -
5 mögliche Position erreicht wird. -
6 Damit das Mikrofon die vorgesehene Position hält, werden die
6 drei Rändelmuttern etwas angezogen - aber nur soviel um eine
6 selbständige Verstellung der Arme zu verhindern.
7 Bei richtiger Balance lässt sich der Mikrofonarm in etliche
7 mögliche Positionen ziehen - und das ohne lästiges Öffnen und
7 Schließen der Rändelmuttern . 6
VERKABELUNG
Der Mikrofonarm 23840 enthält keine Verkabelung.
Zur Fixierung eines nachträglich montierten Kabels sind
vier Kabelklemmen beigefügt (siehe Zubehörbeutel).
8 Vier beigefügte Kabelklemmen an gewünschter Stelle
8 des Armgestänges aufclipsen.
9 Einmal angebracht, können diese Klemmen auf den Armen
9 stufenlos verschoben werden.
Material
Mikrofonarme: quadratisches Stahlprofil, schwarz
Federn, Kleinteile: Stahl, schwarz
Führungen, Griffe: Kunststoff, schwarz
Tischklammergehäuse: Alu, PA, schwarz
Abmessungen
- max. Auslage: 820 mm
- Armlängen: 500 + 460 + 60 mm
- Tischklammer: Griff 45 mm, Gewinde M8,
- für Platten: 20 - 51 mm, für Rohre: ø 25 – 51 mm
- Mikro-Anschlüsse: 3/8", 5/8"
Gewicht 1,38 kg
Karton H x B x T: 530 x 120 x 65 mm
Zubehör (optional) Tischflansch 23855
23840 Mikrofonarm
- für Tonstudios und Multimedia-Arbeitsplätze
- Leichtgängige und flexible Positionierung eines Mikrofones
- Tragkraft: bis zu 0,8 kg bei 0,9 m Reichweite
- mit Tischklammer (Plattendicke max. 51 mm)
- Gewindeanschlüsse 3/8" und 5/8"
SICHERHEITSHINWEISE
- Achten Sie auf eine geeignete Trägerplatte in Bezug auf
- Stärke (max. 51 mm), Beschaffenheit und Oberfläche
- Die Tischklammer muss fest fixiert sein 1
- Maximale Traglast: 0,8 kg
VORSICHT VOR UNKONTROLLIERTEN BEWEGUNGEN
- Im unbelasteten Zustand ziehen die Federn die Arme der
- Mikrofonhalterung in die Höhe (= Ausgangsstellung) 5
- Zur Vermeidung dieser unkontrollierten Bewegung ist vor dem
- Entfernen des Mikrofons bzw. vor dem Lösen der Rändelmuttern
- der Mikrofonarm mit der Hand festzuhalten oder zuvor in die 4
- Ausgangsstellung zu bringen.
- Das Festziehen der drei Rändelmuttern an den Gelenken des 6
- Mikrofonarmes allein genügt NICHT um diese unkontrollierte
- Bewegung zu verhindern. Dazu ist die Federkraft zu stark.
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte
lesen und beachten Sie sorgfältig diese An-leitung. Sie informiert Sie über
alle wichtigen Schritte die für einen sicheren Aufbau Betrieb erforderlich
sind. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
Ausgangs-
stellung
Montage der
Kabelklemmen
Einstellungs-
beispiele
